Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Westmount, Montréal

Une installation murale adaptée à une pièce étroite, colorée et fortement structurée

À Westmount, l’installation d’une thermopompe murale exige souvent davantage qu’un simple choix de capacité. Les propriétés du secteur présentent fréquemment des plafonds travaillés, des murs anciens, des niches architecturales, des luminaires suspendus et des espaces où chaque centimètre disponible doit être utilisé avec précision. Dans ce projet, nous avons installé une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH, avec deux unités intérieures raccordées à une seule unité extérieure.

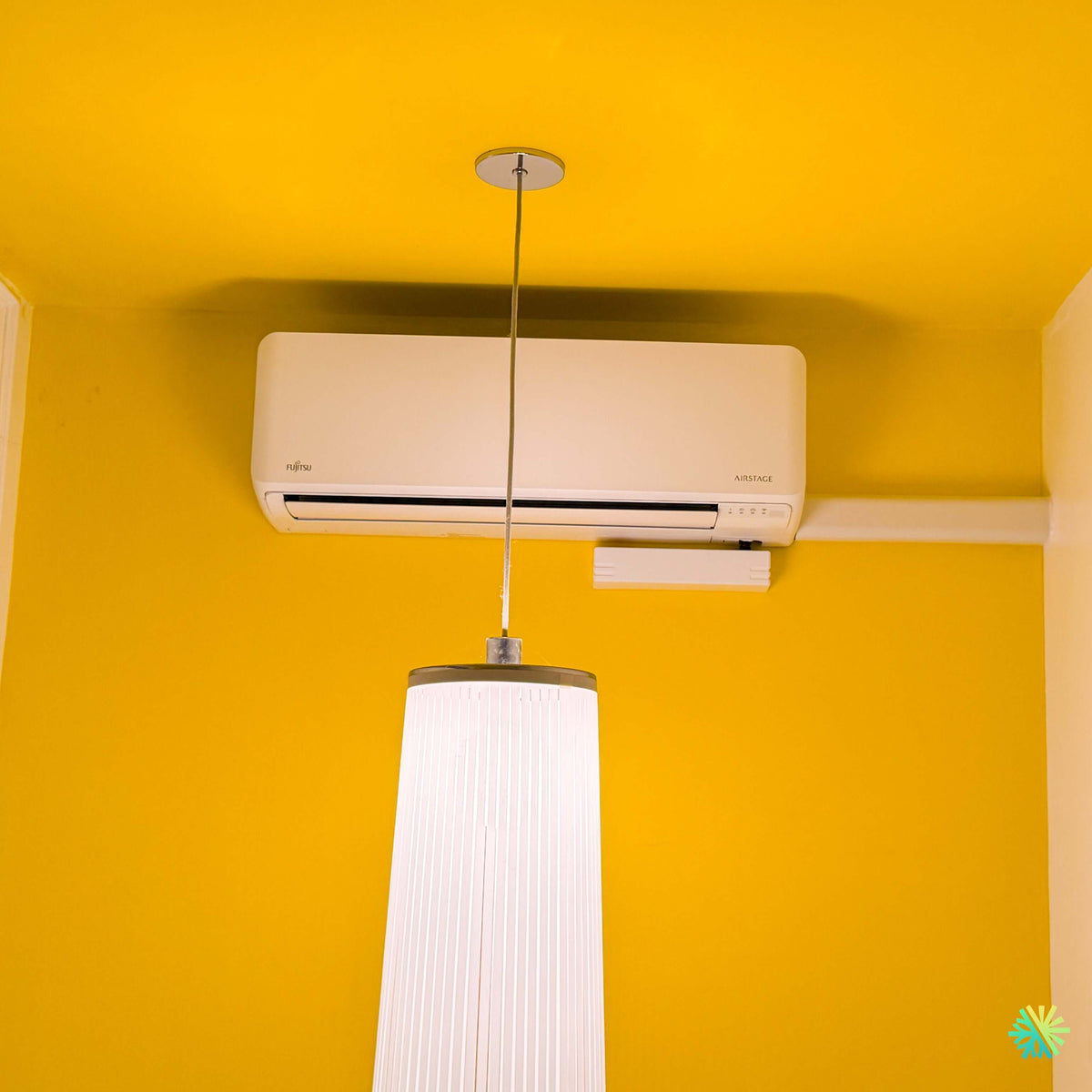

La photo montre l’une des unités murales Fujitsu intégrée dans une pièce au caractère bien défini. Le mur jaune vif, le plafond de la même couleur, les retours blancs sur les côtés et le luminaire suspendu créent un environnement visuel chargé. Notre objectif était donc double : installer l’appareil dans la position la plus fonctionnelle possible et préserver l’organisation existante de la pièce sans entreprendre de modifications intérieures disproportionnées.

L’unité a été placée très haut sur le mur, dans une section encadrée par deux retours verticaux. Ce positionnement permet d’exploiter un espace qui aurait autrement été difficile à utiliser. Il contribue aussi à garder la partie inférieure du mur libre pour le mobilier, la circulation et les autres éléments décoratifs.

Pourquoi une thermopompe double zone convenait à cette propriété de Westmount

Une thermopompe double zone permet de chauffer et de climatiser deux espaces avec un seul compresseur extérieur. Cette configuration peut répondre à plusieurs types de besoins :

• une aire de vie principale et une chambre;
• deux étages dont les températures diffèrent;
• une extension et la partie originale de la maison;
• une pièce très vitrée et un espace intérieur moins exposé;
• un bureau occupé le jour et une chambre utilisée la nuit.

À Westmount, les maisons sont rarement uniformes d’une pièce à l’autre. Certaines possèdent des murs massifs en maçonnerie, d’autres ont été agrandies ou réaménagées, et plusieurs combinent des sections anciennes avec des rénovations plus récentes. Le résultat est souvent une distribution inégale de la chaleur et de la climatisation.

Avec une configuration double zone, chaque unité intérieure possède sa propre commande. Les occupants peuvent donc ajuster séparément la température de chaque espace, même si les deux unités partagent la même unité extérieure.

La documentation Fujitsu indique que les systèmes multizones AIRSTAGE série H peuvent alimenter plusieurs unités intérieures et que chaque unité peut être commandée indépendamment. Elle précise également que la gamme accepte différents styles d’unités, notamment les unités murales, les unités Slim Duct, les cassettes compactes et les unités à moyenne pression statique.

Une unité placée dans une niche étroite

L’installation visible sur la photo se distingue par la largeur limitée du mur disponible. L’unité est installée entre deux retours blancs, sous un plafond relativement bas. Ce type de configuration exige une vérification précise avant même de fixer la plaque murale.

Nous devons confirmer :

• la largeur exacte entre les deux côtés;
• le dégagement autour du cabinet;
• l’espace nécessaire pour ouvrir le panneau frontal;
• l’accès aux filtres;
• le déplacement complet du volet inférieur;
• la position du drain;
• la possibilité de faire passer les conduites;
• la présence de montants, de briques ou d’autres éléments derrière le mur;
• la trajectoire du soufflage dans la pièce.

Une unité trop large pour la section disponible pourrait compliquer l’entretien ou limiter l’ouverture du panneau. Une unité installée trop près du plafond pourrait aussi réduire l’entrée d’air par le dessus.

Dans ce projet, l’appareil occupe presque toute la largeur de la section murale, mais demeure centré et aligné. Cette précision est importante, car sur un mur de couleur vive, le moindre désalignement devient immédiatement perceptible.

Le luminaire suspendu : un obstacle à considérer avant la pose

Le luminaire se trouve directement devant l’unité, dans l’axe de la pièce. Il ne touche pas l’appareil, mais sa présence influence la circulation de l’air et l’accès au système.

Avant l’installation, nous devons tenir compte de plusieurs éléments :

• distance entre le luminaire et le volet de soufflage;
• mouvement possible de l’abat-jour;
• direction de l’air en chauffage et en climatisation;
• accessibilité pour ouvrir l’unité;
• possibilité de nettoyer les filtres sans heurter le luminaire;
• risque de vibration ou de balancement causé par un jet d’air direct.

Le rôle de l’installateur n’est pas uniquement de trouver un espace où l’appareil peut entrer. Il faut aussi déterminer si l’environnement permettra un fonctionnement confortable après la mise en service.

Dans ce cas, l’unité a été positionnée assez haut pour dégager le luminaire principal. Le volet inférieur reste libre de s’ouvrir et d’orienter le soufflage. Selon le mode de fonctionnement, l’utilisateur peut ajuster les volets afin d’éviter qu’un courant d’air soit dirigé constamment vers l’abat-jour ou vers une zone occupée.

Une finition intérieure visible sous l’unité

Sous l’unité, on remarque un boîtier blanc allongé. Cette composante peut être liée au parcours technique de l’installation, par exemple à une finition de conduites, à un élément de drainage ou à une composante nécessaire lorsque l’évacuation gravitaire n’est pas possible. La photo seule ne permet pas d’identifier sa fonction exacte avec certitude.

Cette présence illustre toutefois une réalité fréquente dans les projets de thermopompe murale à Westmount : le parcours le plus direct vers l’extérieur n’est pas toujours disponible.

Dans une maison ancienne, les contraintes peuvent inclure :

• un mur mitoyen;
• une façade où les conduites ne peuvent pas sortir;
• un corridor derrière l’unité;
• un plancher ou un plafond déjà fini;
• un mur en maçonnerie épaisse;
• une pente de drain insuffisante;
• une structure qu’il faut contourner.

Lorsque l’installation impose une composante visible, nous cherchons à la positionner de façon ordonnée et accessible. Un élément technique dissimulé sans possibilité d’inspection peut compliquer un futur entretien.

Le choix de la capacité : une étape distincte du choix de l’emplacement

La capacité exacte de l’unité intérieure n’est pas lisible sur la photo. Le cabinet Fujitsu AIRSTAGE visible peut correspondre à plusieurs capacités selon le modèle retenu.

Il serait donc incorrect d’attribuer un nombre précis de BTU simplement en observant les dimensions extérieures.

Pour sélectionner la capacité de chaque zone, nous analysons :

• la superficie;
• la hauteur du plafond;
• la quantité de vitrage;
• l’exposition solaire;
• la qualité de l’isolation;
• l’étage;
• la présence de murs extérieurs;
• les pertes thermiques;
• le nombre d’occupants;
• l’utilisation de la pièce;
• les sources de chaleur internes.

Dans une pièce étroite, une unité trop grande peut créer un jet d’air excessif et des cycles courts. Dans une pièce très exposée ou mal isolée, une unité trop petite peut fonctionner continuellement sans atteindre la température demandée.

Les combinaisons autorisées pour la série Fujitsu Aquila

La documentation Fujitsu présente plusieurs unités extérieures multizones, notamment des modèles de 18 000, 24 000, 36 000 et 45 000 BTU/h. Selon le modèle, le système peut recevoir de deux à cinq unités intérieures.

Pour l’unité extérieure de 18 000 BTU/h conçue pour deux zones, les combinaisons murales autorisées comprennent, entre autres :

• 7 000 + 7 000 BTU/h;
• 7 000 + 9 000 BTU/h;
• 7 000 + 12 000 BTU/h;
• 7 000 + 15 000 BTU/h;
• 9 000 + 9 000 BTU/h;
• 9 000 + 12 000 BTU/h;
• 9 000 + 15 000 BTU/h;
• 12 000 + 12 000 BTU/h.

Ces valeurs représentent des combinaisons permises, et non une recommandation automatique pour un bâtiment donné.

Fujitsu précise d’ailleurs que ses tableaux ne doivent pas être utilisés comme seul outil de sélection de la capacité. Le fabricant recommande l’utilisation de son logiciel Design Simulator pour choisir les équipements AIRSTAGE série H.

Pourquoi les capacités intérieures peuvent dépasser celle de l’unité extérieure

Dans un système multizone, la somme des capacités nominales des unités intérieures peut parfois être supérieure à la capacité nominale du compresseur extérieur.

Cette configuration est possible parce que les deux zones ne demandent pas toujours leur pleine puissance au même moment. Une pièce peut recevoir davantage de soleil l’après-midi, tandis qu’une autre devient prioritaire le soir.

La documentation Fujitsu mentionne une capacité de connexion pouvant atteindre 130 % selon la configuration. Elle précise cependant qu’un dépassement de 100 % n’augmente pas la capacité totale produite par le système.

Prenons une unité extérieure de 18 000 BTU/h raccordée à deux unités intérieures dont le total nominal atteint 21 000 ou 24 000 BTU/h. Cette combinaison peut être autorisée, mais l’unité extérieure ne devient pas pour autant un appareil de 21 000 ou 24 000 BTU/h.

Lorsque les deux zones demandent leur capacité maximale simultanément, la puissance disponible est répartie. Ce principe doit être considéré dès la conception du système, surtout si les deux pièces présentent de fortes pertes thermiques pendant les mêmes périodes.

Le fonctionnement en chauffage par temps froid

La série Fujitsu Aquila destinée au climat froid est conçue pour poursuivre son fonctionnement lorsque la température extérieure baisse fortement. Selon la documentation, les unités CTEB peuvent fonctionner en chauffage jusqu’à -26 °C et en climatisation jusqu’à 50 °C.

Cette température représente une limite de fonctionnement et non une garantie que l’appareil maintiendra sa pleine capacité nominale à -26 °C. Comme pour toute thermopompe, la capacité et l’efficacité varient selon les conditions extérieures.

Dans une propriété à Westmount, nous devons donc considérer :

• les pertes thermiques réelles;
• la qualité des fenêtres;
• l’état de l’isolation;
• l’étanchéité du bâtiment;
• la capacité disponible à basse température;
• le chauffage d’appoint existant;
• la température intérieure souhaitée.

Une thermopompe basse température peut réduire considérablement la demande faite aux plinthes électriques ou à un autre système de chauffage. Elle doit toutefois être dimensionnée dans le contexte complet de la maison.

Le contrôle individuel des deux zones

Les deux unités intérieures peuvent recevoir des réglages distincts. Le propriétaire peut modifier séparément :

• la température;
• la vitesse de ventilation;
• l’orientation des volets;
• l’heure de fonctionnement;
• la mise en marche ou l’arrêt de chaque unité.

Il existe toutefois une limite propre à la plupart des systèmes multizones : les unités intérieures ne peuvent pas fonctionner simultanément dans des modes opposés.

La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas les deux en même temps.

Il est donc possible de choisir deux températures différentes en chauffage, ou deux températures différentes en climatisation, mais pas de chauffer une pièce pendant que l’autre est activement refroidie.

Une exécution technique pensée pour la fiabilité et le confort quotidien

La diffusion de l’air dans une pièce avec plafond bas

Dans l’installation visible, l’unité occupe la partie supérieure du mur et son volet souffle sous le cabinet. La hauteur limitée du plafond rend l’orientation de ce volet particulièrement importante.

En climatisation, nous cherchons généralement à faire circuler l’air frais dans la longueur de la pièce. En chauffage, l’air doit être orienté davantage vers le bas afin de ne pas rester concentré au plafond.

Le luminaire situé devant l’unité peut modifier légèrement le trajet du jet d’air. Lors de la mise en service, nous vérifions donc les différentes positions des volets et la réaction de l’air autour des obstacles.

Une mauvaise orientation peut provoquer :

• un courant d’air direct sur les occupants;
• une distribution inégale;
• une zone trop chaude près du plafond;
• une oscillation du luminaire;
• une lecture de température moins représentative.

Le drainage des condensats

En mode climatisation, l’unité retire de l’humidité de l’air. Cette eau doit être évacuée par un drain.

Lorsque la configuration permet une pente naturelle, l’écoulement gravitaire demeure généralement la solution la plus simple. Lorsque cette pente est impossible, une autre méthode d’évacuation peut être nécessaire.

Le drainage doit être vérifié avant la fin des travaux. Nous contrôlons notamment :

• la pente;
• la fixation du tuyau;
• l’absence de pincement;
• l’étanchéité des raccords;
• l’écoulement réel;
• le niveau du bac;
• le bruit éventuel.

Une petite erreur de drainage peut causer une fuite sur un mur intérieur. Dans cette pièce peinte en jaune, une trace d’eau ou une détérioration de peinture serait immédiatement visible.

Les conduites frigorifiques

Chaque unité intérieure d’un système double zone dispose de son circuit vers l’unité extérieure. Ce circuit comprend généralement deux conduites de cuivre, une isolation, un câble de communication et un drain.

Les raccords frigorifiques doivent être préparés avec précision. Une fuite graduelle peut entraîner :

• une perte de capacité;
• des cycles prolongés;
• une formation de glace;
• une consommation accrue;
• un mauvais chauffage;
• des codes d’erreur;
• des dommages éventuels au compresseur.

Nous réalisons donc les étapes d’étanchéité et de mise sous vide avant la mise en service. Le fait qu’une unité démarre ne constitue pas, à lui seul, une preuve que l’installation frigorifique est correcte.

La modulation du compresseur

Le système Fujitsu utilise un compresseur à vitesse variable. Celui-ci peut ajuster son régime en fonction de la demande combinée des deux zones.

Lorsque la température intérieure approche de la consigne, l’unité peut réduire sa production au lieu de fonctionner constamment à pleine puissance. Cette modulation contribue à :

• stabiliser la température;
• limiter les démarrages fréquents;
• réduire les variations de confort;
• adapter la consommation à la demande;
• améliorer le comportement à charge partielle.

La documentation Fujitsu mentionne aussi un échangeur à ailettes bleues pour améliorer la résistance à la corrosion, ainsi que des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.

Les erreurs à éviter dans une installation semblable

Choisir l’emplacement uniquement parce que l’unité y entre

L’espace doit également permettre l’aspiration, le soufflage, l’ouverture du panneau et le nettoyage des filtres.

Ignorer le luminaire suspendu

Même sans contact physique, un luminaire peut perturber le jet d’air ou compliquer l’accès.

Installer l’unité trop près du plafond

Un dégagement insuffisant peut réduire l’entrée d’air et augmenter le bruit.

Cacher une composante technique sans accès

Une pompe, un raccord ou un passage de conduites doit demeurer inspectable lorsque son entretien peut être nécessaire.

Sélectionner les BTU selon la superficie seulement

Le vitrage, l’isolation, l’exposition et les pertes thermiques influencent directement la capacité requise.

Confondre capacité de connexion et capacité produite

Une combinaison totalisant plus de BTU du côté intérieur ne transforme pas l’unité extérieure en système de plus grande capacité.

Entretien de l’unité intérieure

L’unité visible est installée en hauteur, derrière un luminaire. Le propriétaire doit donc prévoir une méthode d’accès stable et sécuritaire pour nettoyer les filtres.

L’entretien de base comprend :

• le nettoyage des filtres;
• la vérification du soufflage;
• l’observation du drain;
• le dégagement du dessus de l’unité;
• la surveillance des bruits inhabituels.

Un entretien CVAC professionnel permet aussi de nettoyer l’échangeur, la turbine, le bac de condensat et le drain. Même lorsque les filtres sont entretenus, de la poussière peut s’accumuler sur les surfaces internes.

Une turbine encrassée peut réduire le débit d’air et provoquer des vibrations. Le système semble alors moins performant alors que la cause réelle est mécanique et liée à l’entretien.

Admissibilité aux subventions

Le nom Fujitsu Aquila XLTH ne suffit pas à confirmer l’admissibilité à un programme d’aide financière. La combinaison exacte doit être vérifiée.

Les documents requis peuvent inclure :

• le modèle complet de l’unité extérieure;
• les modèles des deux unités intérieures;
• le numéro AHRI;
• la capacité reconnue à la température exigée;
• la facture;
• la preuve d’installation;
• les renseignements sur le bâtiment.

La capacité de l’unité visible n’étant pas lisible sur la photo, aucun montant précis de subvention ne peut être attribué à partir de l’image seule.

Une installation qui respecte le caractère de la pièce

Ce projet à Westmount montre comment une installation de thermopompe peut s’intégrer à un environnement intérieur très particulier.

La pièce comprenait un mur étroit, un plafond bas, un luminaire suspendu directement devant la zone d’installation et une palette de couleurs affirmée. Nous avons positionné l’unité Fujitsu AIRSTAGE dans la partie supérieure disponible, en conservant un dégagement fonctionnel et une organisation visuelle nette.

Le propriétaire bénéficie maintenant d’une thermopompe double zone Fujitsu Aquila XLTH capable de desservir deux espaces avec une seule unité extérieure. Cette configuration offre une commande distincte des zones, une modulation adaptée à la demande et une solution de chauffage et de climatisation compatible avec les contraintes d’un bâtiment résidentiel montréalais.
