Installation d’une thermopompe double zone Samsung Premium FJM à Sainte-Marthe-sur-le-Lac

Une solution multizone intégrée à un espace en rénovation sous toiture

Installer une thermopompe double zone Samsung Premium FJM à Sainte-Marthe-sur-le-Lac dans une maison déjà terminée constitue un projet relativement classique. Réaliser cette même installation dans un espace sous toiture en pleine transformation demande toutefois une planification beaucoup plus précise.

Sur ce chantier, l’une des unités intérieures murales devait être positionnée dans une pièce aménagée directement sous les pentes du toit. L’environnement visible pendant les travaux présentait plusieurs particularités : structure de bois apparente, plafond incliné, isolation en mousse pulvérisée, poutres existantes, conduits traversant l’espace et surfaces de finition encore ouvertes. Ces conditions nous donnaient accès à la structure, mais elles imposaient également de prendre les bonnes décisions avant la fermeture définitive des murs et du plafond.

Notre objectif ne consistait pas simplement à fixer une unité Samsung au mur. Nous devions créer une installation CVAC propre, accessible et durable, tout en prévoyant le passage des conduites frigorifiques, du câblage de communication et du drain de condensation à l’intérieur d’un aménagement architectural complexe.

Pourquoi une thermopompe double zone convenait à cette propriété

Une thermopompe double zone, aussi appelée système bibloc multizone, permet de raccorder deux unités intérieures à un seul groupe extérieur compatible. Chaque unité intérieure dessert une zone distincte de la maison et possède généralement sa propre commande de température.

Cette configuration était particulièrement pertinente pour cette résidence de Sainte-Marthe-sur-le-Lac, puisque les besoins de confort n’étaient pas identiques partout dans le bâtiment. Une pièce située sous le toit peut accumuler davantage de chaleur en été, même lorsque le reste de la maison demeure relativement confortable. En hiver, son comportement thermique dépend notamment :

• de la qualité de l’isolation sous toiture;
• de l’étanchéité à l’air;
• de l’exposition au soleil;
• de la surface des fenêtres;
• de la hauteur et de la forme du plafond;
• de la circulation naturelle de l’air entre les étages.

Grâce à une configuration Samsung Premium FJM double zone, les occupants peuvent ajuster plus précisément la température de chaque espace plutôt que de forcer une seule unité à traiter des zones présentant des charges thermiques différentes.

Une unité intérieure installée sur une cloison conçue pour recevoir la finition

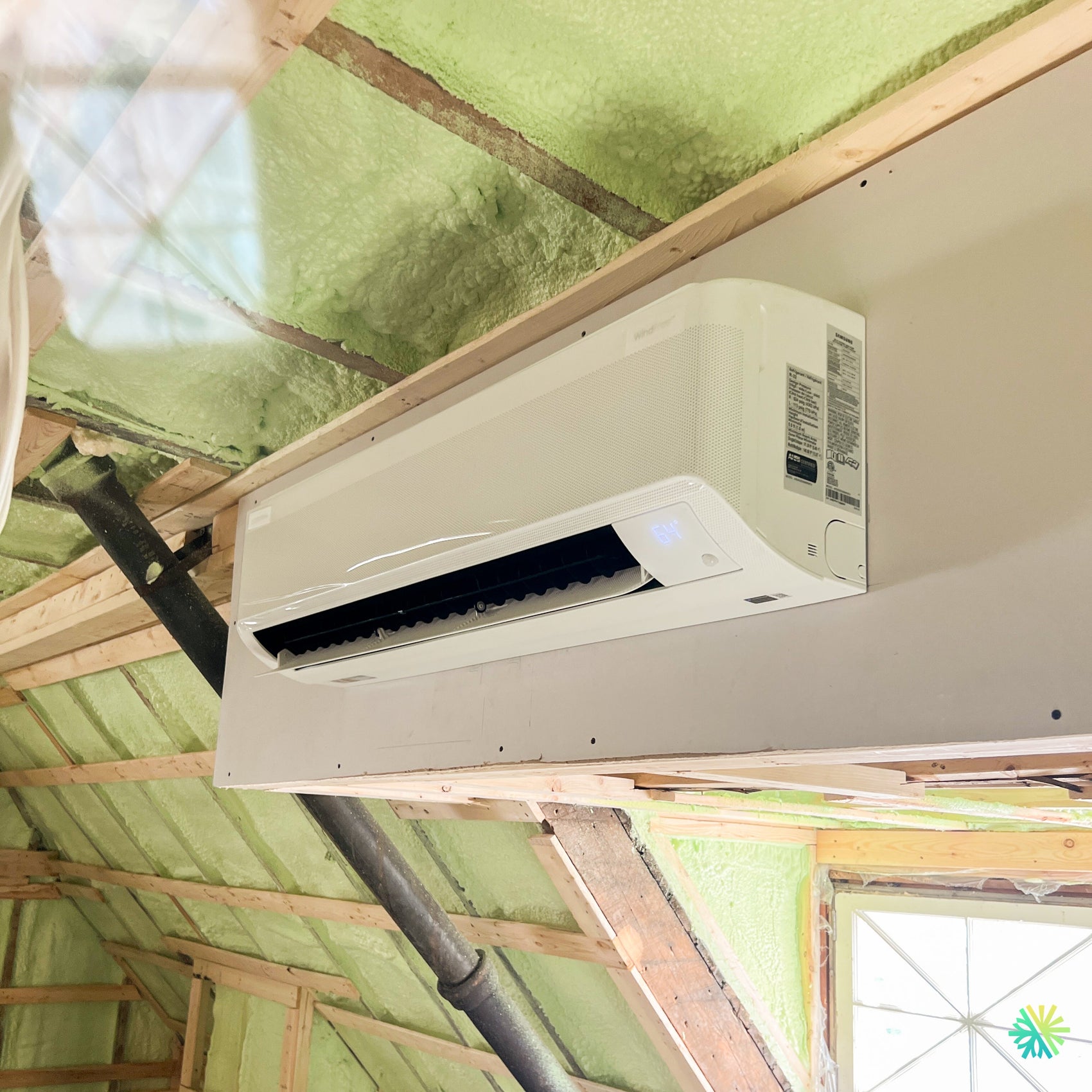

La photographie du chantier montre clairement l’une des unités intérieures murales installée sur une section de mur en gypse, alors que les travaux de finition étaient toujours en cours. Cette séquence de travail était importante.

Lorsque nous intervenons pendant une rénovation, nous pouvons coordonner le passage des conduites avant que l’ensemble des surfaces soit fermé. Cela permet souvent de réduire la quantité de cache-tuyaux apparents et d’obtenir un résultat visuel plus discret. Cette méthode exige toutefois une communication étroite avec l’entrepreneur, le menuisier ou le propriétaire afin d’éviter que les conduites soient endommagées par une vis, un clou ou une modification ultérieure de la charpente.

Le support de l’unité devait être suffisamment rigide pour empêcher les mouvements et les vibrations. Une unité intérieure ne doit pas être installée sur une surface instable ou sur un panneau de finition insuffisamment soutenu. Nous vérifions donc l’emplacement des montants, la planéité du mur et l’espace disponible derrière la plaque de montage.

Le positionnement devait aussi permettre :

• une diffusion d’air dégagée vers la zone occupée;
• un accès futur aux filtres;
• l’ouverture complète du panneau avant;
• l’entretien de l’échangeur et du ventilateur;
• une pente adéquate du drain;
• une distance raisonnable par rapport au plafond final;
• l’absence d’obstruction devant les volets de soufflage.

Le défi particulier d’un plafond en pente

Dans une pièce conventionnelle, le plafond horizontal offre généralement une référence simple pour positionner un climatiseur mural ou une thermopompe. Sous une toiture inclinée, chaque centimètre compte davantage.

L’unité Samsung devait être installée assez haut pour favoriser une bonne distribution de l’air, mais pas au point de compromettre son entretien après la fermeture du plafond. Il fallait aussi anticiper l’épaisseur des matériaux de finition qui seraient ajoutés autour de l’appareil.

Une erreur fréquente consiste à positionner l’unité selon la structure brute sans tenir compte du plafond final. Après la pose du gypse, des moulures ou d’autres revêtements, l’espace nécessaire au retrait des filtres peut devenir insuffisant. Dans les cas les plus problématiques, le panneau de l’unité ne peut plus s’ouvrir correctement.

Sur cette installation à Sainte-Marthe-sur-le-Lac, nous avons donc évalué l’environnement terminé plutôt que de nous limiter à l’apparence temporaire du chantier.

La mousse isolante pulvérisée : un avantage qui exige certaines précautions

L’isolation visible entre les éléments de charpente est une mousse pulvérisée. Ce type d’isolation peut contribuer à améliorer l’étanchéité de l’enveloppe lorsque l’application est continue et correctement exécutée. Pour une pièce située sous le toit, cette amélioration peut réduire les infiltrations d’air et limiter les gains de chaleur estivaux.

Pour l’installateur CVAC, la mousse pulvérisée demande cependant une attention particulière. Les conduites frigorifiques et le câblage ne doivent pas être placés au hasard dans les cavités. Nous devons prévoir leur accessibilité, leur protection mécanique et leur position par rapport aux futurs travaux.

Il est également essentiel de ne pas écraser l’isolant qui entoure les tuyaux de cuivre. Une isolation endommagée ou discontinue sur la conduite de réfrigérant peut entraîner de la condensation, surtout pendant le fonctionnement en climatisation. Dans une cavité fermée, cette humidité peut passer inaperçue pendant longtemps.

Gestion du drain de condensation dans une pièce sous toiture

Lorsqu’une thermopompe fonctionne en mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau doit être évacuée par un drain correctement installé.

Dans un espace sous toiture, l’acheminement du drain peut représenter l’un des aspects les plus délicats du projet. Le tuyau doit conserver une pente descendante constante lorsque l’évacuation se fait par gravité. Les contre-pentes, les remontées inutiles et les sections affaissées peuvent créer des accumulations d’eau, des bruits de gargouillement ou un débordement du bac de condensation.

Pendant cette installation, nous avons profité de l’accès à la structure pour organiser le parcours avant la fermeture des surfaces. Selon l’architecture du bâtiment, le drain peut être dirigé vers l’extérieur ou vers un point d’évacuation approprié. Lorsqu’une pente naturelle est impossible, une pompe à condensat peut être envisagée, mais nous privilégions l’écoulement gravitaire chaque fois que la configuration le permet. Une installation sans pompe réduit le bruit, l’entretien et le nombre de composantes mécaniques susceptibles de nécessiter une intervention.

Préparation des conduites frigorifiques et du câblage

Le système Samsung Premium FJM repose sur une communication coordonnée entre le groupe extérieur et les unités intérieures. Chaque branche doit être raccordée conformément aux exigences du fabricant, avec des conduites adaptées à la combinaison d’appareils installée.

Lors de nos installations de thermopompes multizones à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous accordons une attention particulière aux éléments suivants :

• diamètre exact des conduites frigorifiques;
• longueur totale du réseau;
• différences de hauteur entre les appareils;
• qualité des évasements;
• couple de serrage des raccords;
• isolation complète des conduites;
• protection contre le frottement sur la structure;
• test d’étanchéité sous pression;
• tirage au vide avant la mise en service;
• identification claire de chaque circuit.

Dans un système double zone, une erreur de repérage entre le câblage et les conduites peut provoquer un mauvais appariement des unités. Par exemple, une commande transmise par une unité intérieure pourrait être associée au mauvais circuit frigorifique. La vérification de chaque branche fait donc partie intégrante de la mise en service.

Ce chantier illustre l’importance de planifier le CVAC avant la fermeture des murs

Deux zones ne signifient pas deux systèmes complètement indépendants

Une thermopompe double zone permet de régler les unités intérieures séparément, mais les deux zones partagent le même groupe extérieur. Il est important d’expliquer cette distinction aux propriétaires.

Les unités intérieures peuvent demander des températures différentes, mais elles doivent généralement fonctionner dans un mode compatible. Une zone ne peut normalement pas produire du chauffage pendant que l’autre exige simultanément de la climatisation. Le groupe extérieur répond aux demandes selon la logique de fonctionnement du système et la charge de chaque espace.

Cette caractéristique ne représente pas un défaut : elle correspond au fonctionnement normal d’un système multizone résidentiel. Le choix convient particulièrement bien lorsque les zones desservies sont utilisées dans des conditions saisonnières semblables, comme deux chambres, un étage et un espace de vie, ou une pièce sous toiture et une autre section de la maison.

Une diffusion d’air adaptée à la géométrie de la pièce

Dans cette installation, l’unité murale a été positionnée de manière à projeter l’air dans le volume principal de la pièce, plutôt que directement contre une poutre ou dans une cavité de plafond. La présence d’une toiture inclinée peut modifier les mouvements naturels de l’air chaud et froid.

En mode climatisation, l’air frais descend progressivement. Une unité installée suffisamment haut peut donc couvrir efficacement la zone occupée si son soufflage demeure dégagé. En chauffage, l’orientation des volets doit favoriser une projection vers le bas afin d’éviter que l’air chaud reste accumulé près de la toiture.

Le positionnement de l’appareil joue souvent un rôle aussi important que sa capacité nominale. Une unité surdimensionnée mais mal située peut offrir un confort moins uniforme qu’un appareil correctement sélectionné et judicieusement placé.

Les erreurs à éviter pendant une rénovation similaire

L’installation d’une thermopompe pendant des travaux de construction crée des possibilités intéressantes, mais elle expose aussi le système à certains risques. Voici les erreurs que nous cherchons à prévenir :

Fermer le mur avant de confirmer tous les parcours

Une conduite coincée derrière une finition sans accès ni protection peut compliquer les réparations futures. Les passages doivent être validés avant la fermeture.

Installer l’unité trop près du plafond final

L’espace nécessaire à l’ouverture du panneau, au retrait des filtres et au nettoyage doit être conservé après l’ajout des matériaux de finition.

Percer près des conduites dissimulées

Les entrepreneurs qui terminent le mur doivent connaître l’emplacement des tuyaux, des drains et des fils. Des photographies prises avant la fermeture peuvent être très utiles.

Négliger la pente du drain

Un drain qui semble acceptable sur une courte section peut former une contre-pente lorsqu’il traverse plusieurs éléments de charpente. Le parcours complet doit être vérifié.

Obstruer la reprise ou le soufflage

Une poutre décorative, une armoire ou une cloison ajoutée après l’installation peut limiter la circulation d’air et réduire le rendement de l’unité.

Mettre l’appareil en marche pendant des travaux très poussiéreux

La poussière de gypse et les débris de construction peuvent rapidement encrasser les filtres, l’échangeur et la turbine. Lorsque des travaux se poursuivent, l’unité doit être protégée et son utilisation contrôlée.

La mise en service ne se limite pas à allumer la thermopompe

Après les raccordements, nous effectuons une série de vérifications avant de considérer l’installation terminée. Cette étape peut inclure le contrôle des pressions selon les procédures applicables, la vérification des températures de soufflage et de reprise, l’essai du drain, l’écoute des vibrations et la validation des commandes de chaque zone.

Nous vérifions également :

• la stabilité de l’unité intérieure;
• l’ouverture des volets;
• le fonctionnement des ventilateurs;
• la communication entre les appareils;
• l’absence de codes d’erreur;
• le comportement de chaque zone;
• la propreté des raccordements;
• l’accessibilité pour l’entretien CVAC.

Dans un bâtiment en rénovation, une inspection finale supplémentaire peut être nécessaire après la pose du plafond, du gypse et des moulures. Elle permet de confirmer qu’aucun matériau n’a été placé trop près de l’unité et que les conduites n’ont pas été déplacées ou endommagées.

Entretien recommandé pour préserver le rendement du système

Une thermopompe murale Samsung doit rester propre pour maintenir une circulation d’air adéquate. Les filtres peuvent être nettoyés périodiquement par l’occupant, mais un entretien plus approfondi devient nécessaire lorsque la poussière s’accumule sur l’échangeur, la turbine ou le bac de condensation.

Dans une pièce récemment rénovée, nous recommandons une vigilance particulière durant les premiers mois. Même après le nettoyage du chantier, de fines particules peuvent demeurer dans l’air et atteindre l’unité.

Un entretien professionnel peut comprendre :

• le nettoyage de l’échangeur;
• le nettoyage de la turbine;
• l’inspection du bac;
• la vérification du drain;
• l’examen des raccordements;
• le contrôle de l’unité extérieure;
• l’évaluation du débit d’air;
• la recherche de bruits ou de vibrations inhabituels.

Une installation pensée pour la finition future, pas seulement pour le chantier du jour

Ce projet de thermopompe double zone Samsung Premium FJM à Sainte-Marthe-sur-le-Lac montre pourquoi une installation réussie commence bien avant la mise en marche. Dans un espace sous toiture, nous devons considérer la structure, l’isolation, les pentes, les futures surfaces de finition, l’évacuation de l’eau et la circulation de l’air comme un ensemble.

Le résultat recherché est un système qui paraît naturellement intégré une fois les travaux terminés. Les conduites doivent être discrètes, l’unité doit demeurer accessible et le soufflage doit couvrir efficacement la pièce sans interférence avec les éléments architecturaux.

Chez AirGreen, nous réalisons des installations de thermopompes multizones et double zone à Sainte-Marthe-sur-le-Lac ainsi que partout dans le Grand Montréal, notamment à Laval, Longueuil, Montréal, sur la Rive Nord et sur la Rive Sud. Chaque projet est planifié selon le bâtiment réel, et non selon une configuration théorique reproduite d’une maison à l’autre.
