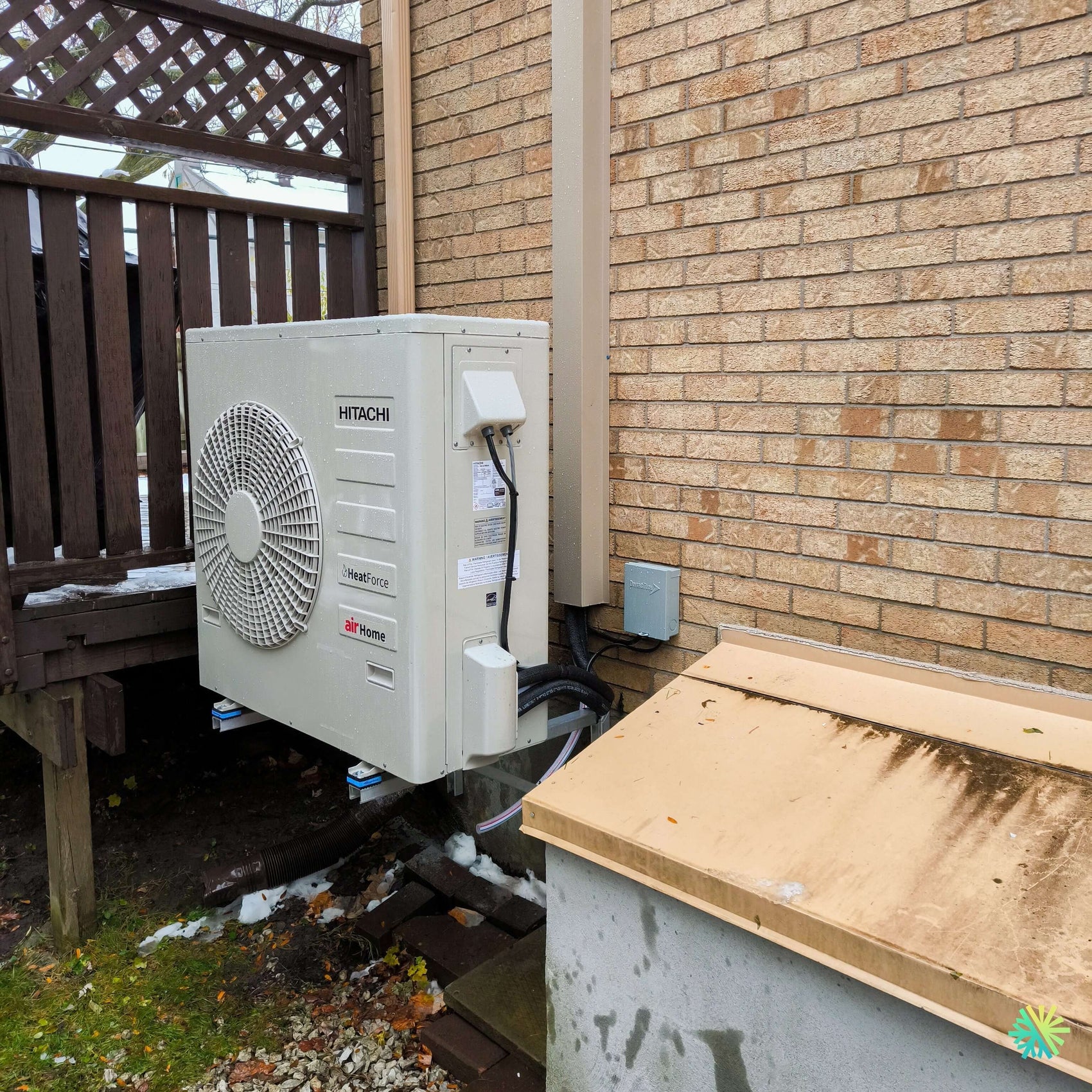

Une implantation compacte entre une terrasse, un mur de brique et une sortie mécanique existante
Cette installation de thermopompe multizone à Sainte-Catherine présentait un défi que nous rencontrons souvent dans les secteurs résidentiels établis de la Rive-Sud de Montréal : intégrer un équipement extérieur performant dans un espace déjà très occupé, sans compromettre l’accès à la cour, la circulation sur la terrasse ni l’entretien futur du système.
Le bâtiment possédait une façade arrière en brique, une terrasse de bois surélevée, une importante sortie mécanique protégée par un couvercle métallique et un passage relativement étroit entre ces éléments. Il fallait y installer une thermopompe double zone HITACHI airHome Multi capable d’alimenter deux unités intérieures, tout en conservant un dégagement fonctionnel autour de l’appareil.
Le résultat visible sur la photo repose sur plusieurs décisions techniques prises avant même la fixation du support :
- installation de l’unité extérieure sur un support mural surélevé;
- positionnement entre la terrasse et la sortie mécanique existante;
- orientation du ventilateur vers une zone ouverte;
- regroupement vertical des conduites dans un cache-tuyaux;
- installation d’un sectionneur électrique accessible;
- protection des conduites frigorifiques à leur sortie de l’appareil;
- dégagement de l’unité au-dessus du sol, de la neige et des débris saisonniers.
Cette configuration n’a rien d’improvisé. Dans un espace restreint, quelques pouces peuvent déterminer si la thermopompe fonctionnera efficacement, si elle pourra être entretenue correctement et si son installation restera pratique au quotidien.
Pourquoi choisir une thermopompe double zone pour cette résidence?
Une thermopompe multizone double zone permet de raccorder deux unités intérieures à un seul appareil extérieur. Ce principe convient particulièrement bien aux maisons où deux secteurs distincts ont besoin d’un contrôle indépendant, par exemple :
- un rez-de-chaussée et un étage;
- une aire de vie et une chambre principale;
- une extension et la partie originale de la maison;
- deux logements ou deux zones d’occupation différentes;
- une pièce très exposée au soleil et une autre plus fraîche.
Chaque unité intérieure peut posséder sa propre température de consigne, sa vitesse de ventilation et ses réglages. Une zone peut être mise en arrêt lorsque personne ne l’utilise, tandis que l’autre continue à chauffer ou à climatiser.
Le système doit toutefois demeurer dans un mode commun compatible. En période estivale, les unités peuvent fonctionner en climatisation, en déshumidification ou en ventilation. En hiver, elles peuvent fonctionner en chauffage ou en ventilation. Une unité intérieure ne peut normalement pas refroidir pendant que l’autre chauffe, puisqu’elles partagent le même circuit extérieur.
Pour ce projet à Sainte-Catherine, le multizone évitait surtout l’ajout de deux appareils extérieurs dans une cour déjà limitée. Un seul groupe extérieur permet de desservir les deux secteurs tout en réduisant l’encombrement visuel et mécanique.
Une unité extérieure installée en hauteur pour affronter l’hiver québécois
Nous avons fixé la thermopompe sur un support mural robuste plutôt que de la déposer sur une dalle au sol. Ce choix est particulièrement pertinent dans l’environnement visible sur la photo.
Le terrain sous l’appareil est étroit, partiellement couvert de gravier, de terre, de feuilles et de résidus de neige. Une unité placée trop bas aurait été plus exposée :
- aux accumulations de neige;
- aux éclaboussures et à l’humidité;
- aux feuilles mortes;
- à la glace provenant des cycles de dégivrage;
- aux petits débris transportés par le vent;
- à un accès réduit autour de la terrasse.
Le support métallique maintient la base de la thermopompe HITACHI à une hauteur plus sécuritaire. Les points d’appui comprennent également des éléments antivibratoires, visibles sous les pieds de l’appareil. Ils contribuent à limiter la transmission des vibrations vers la structure du bâtiment.
Sur un mur de brique, la qualité de l’ancrage est essentielle. Nous devons nous assurer que le poids de l’unité, les vibrations du compresseur et les contraintes liées au vent sont repris par une structure appropriée. Une fixation inadéquate peut créer du mouvement, du bruit ou une détérioration prématurée du parement.
Un dégagement précis malgré un espace très restreint
L’unité a été placée entre la terrasse de bois, à gauche, et une grande sortie mécanique existante, à droite. Le mur de brique se trouve directement derrière l’appareil.
Ce type d’emplacement demande une vérification attentive de plusieurs dégagements :
Devant le ventilateur
Le ventilateur de l’appareil fait face à l’espace ouvert. Cette orientation permet à l’air rejeté de se disperser plutôt que de frapper directement le mur de brique ou de circuler sous la terrasse.
Un obstacle placé trop près du ventilateur peut entraîner une recirculation de l’air. En été, l’appareil pourrait réaspirer de l’air chaud qu’il vient de rejeter. En hiver, il pourrait reprendre de l’air froid et humide, ce qui augmente les contraintes de fonctionnement.
Derrière et sur les côtés
L’arrière de l’unité doit conserver l’espace nécessaire à l’entrée d’air et à l’accès aux composants. Même lorsqu’un appareil semble peu profond, le serpentin extérieur doit pouvoir respirer sur toute sa surface.
Au-dessus de l’unité
La thermopompe est installée sous le niveau supérieur de la terrasse, mais sans être enfermée dans une cavité. Nous devons éviter les endroits où la neige, l’eau ou la glace pourraient tomber directement sur l’appareil.
Près de la sortie mécanique
Le grand couvercle métallique à droite protège vraisemblablement un puits, une sortie ou un équipement mécanique existant. Nous avons conservé un espace entre cette structure et la thermopompe afin de ne pas bloquer son ouverture ni rendre les interventions futures impossibles.
Cette planification est l’une des différences entre une installation qui semble simplement « entrer dans l’espace » et une installation CVAC professionnelle conçue pour durer.
Les caractéristiques du HITACHI airHome Multi et les choix techniques derrière cette installation
La gamme HITACHI airHome Multi regroupe des systèmes multizones avec technologie Inverter pouvant desservir de deux à cinq unités intérieures. La documentation du fabricant présente des unités extérieures de 18 000 à 42 000 BTU/h, avec différentes possibilités d’unités murales, de consoles de plancher, de mini-cassettes et de modèles gainables.
Dans la gamme documentée, la configuration extérieure à deux connexions correspond au modèle RAM-G18N2HAA. Sa capacité nominale publiée est de 18 000 BTU/h en climatisation et de 22 000 BTU/h en chauffage. La sélection réelle des deux unités intérieures doit respecter les combinaisons autorisées par HITACHI et les besoins thermiques de chaque zone.
La technologie Inverter pour moduler la capacité
Une thermopompe traditionnelle à fonctionnement fixe alterne souvent entre l’arrêt complet et la pleine puissance. La technologie Inverter fonctionne différemment : elle ajuste progressivement la vitesse du compresseur selon la demande.
Dans une installation double zone, cette modulation est importante. Les deux pièces ne demandent pas toujours la même quantité de chauffage ou de climatisation. Par exemple, une zone peut avoir atteint sa température tandis que la seconde continue à demander de l’énergie.
L’Inverter peut alors adapter son fonctionnement, ce qui favorise :
- une température plus stable;
- des cycles moins brusques;
- une meilleure gestion des charges partielles;
- un fonctionnement plus discret;
- une consommation mieux alignée sur la demande réelle.
Cela ne remplace pas un calcul de charge. Une unité trop grande ou une mauvaise combinaison d’unités intérieures peut malgré tout réduire le confort. Nous évaluons donc les dimensions, l’isolation, les fenêtres, l’orientation solaire et l’usage de chaque espace avant de finaliser la sélection.
Une efficacité saisonnière pouvant atteindre un TRÉS2 de 23,0
Selon les combinaisons présentées par le fabricant, la série airHome Multi peut atteindre un TRÉS2 de 23,0 et un CPSC2 Région 5 de 7,85. Ces valeurs représentent les meilleurs résultats de la gamme et ne s’appliquent pas automatiquement à toutes les configurations.
Pour la version double zone sans conduits, la brochure indique notamment :
- un TRÉ2 pouvant atteindre 12,5;
- un TRÉS2 pouvant atteindre 23,0;
- un CPSC2 Région 5 pouvant atteindre 7,85;
- un COP publié de 3,3 à 8 °C;
- une capacité maximale de chauffage de 14 300 BTU/h à -15 °C;
- une capacité maximale de chauffage de 9 700 BTU/h à -20 °C.
Ces données sont utiles pour comprendre la performance à basse température. Elles montrent aussi pourquoi nous ne jugeons jamais une thermopompe uniquement sur sa capacité nominale. À Sainte-Catherine comme ailleurs sur la Rive-Sud, la capacité réellement disponible pendant les froids de janvier doit être comparée aux pertes de chaleur du bâtiment.
Une plage de chauffage jusqu’à -20 °C
Le système airHome Multi est conçu pour fonctionner en chauffage jusqu’à -20 °C, selon la documentation HITACHI. Il peut donc contribuer de manière importante au chauffage de la résidence durant une grande partie de l’hiver.
Lorsque la température extérieure descend, la capacité et l’efficacité d’une thermopompe à air diminuent progressivement. Dans plusieurs bâtiments, un chauffage d’appoint demeure nécessaire pendant les périodes les plus froides ou lorsqu’une reprise rapide de température est demandée.
Nous expliquons toujours cette réalité au client. La thermopompe peut réduire considérablement l’utilisation des plinthes électriques ou d’un autre système d’appoint, mais son rôle exact dépend de la charge thermique de la maison et de la capacité sélectionnée.
Le réfrigérant R32 et le capteur de fuite
La gamme utilise le réfrigérant R32. Les unités intérieures compatibles intègrent un capteur de fuite pouvant déclencher une alerte visuelle et sonore, selon le modèle et les accessoires sélectionnés.
Le R32 exige des pratiques d’installation précises :
- raccords évasés conformes;
- couple de serrage contrôlé;
- épreuve d’étanchéité;
- tirage au vide adéquat;
- respect des limites de tuyauterie;
- protection complète des conduites.
Dans cette installation, les deux jeux de conduites sont regroupés près de la base de l’unité extérieure avant de remonter dans un cache-tuyaux vertical de couleur assortie au bâtiment.
Un cache-tuyaux vertical intégré au mur de brique
Le cache-tuyaux visible derrière l’unité joue un rôle esthétique et technique. Il protège les conduites frigorifiques, les câbles de communication et, selon la configuration, les drains de condensation.
Sans protection, l’isolation des conduites peut être endommagée par :
- les rayons ultraviolets;
- les oiseaux et les petits animaux;
- les frottements;
- le gel et le dégel;
- les travaux effectués près du mur;
- les chocs accidentels.
Le tracé vertical réduit les détours et conserve une apparence ordonnée sur la façade arrière. La couleur beige du cache-tuyaux se fond également avec la brique et les éléments existants.
À la base de l’unité, les conduites restent accessibles pour les raccordements et l’entretien. Elles sont courbées avec un rayon suffisant afin d’éviter de comprimer le cuivre ou de créer une tension sur les valves de service.
Un circuit électrique accessible et clairement séparé
Le sectionneur gris est installé sur le mur de brique, à proximité de l’appareil. Il permet à un technicien de couper l’alimentation de la thermopompe avant une intervention.
La version double zone présentée dans la brochure fonctionne sous une alimentation nominale de 208-230 V, monophasée, 60 Hz. HITACHI indique une ampacité minimale de circuit de 16 A et une protection maximale contre les surintensités de 25 A pour le modèle RAM-G18N2HAA. La plaque signalétique de l’appareil installé demeure toujours la référence finale pour l’électricien.
Le câble extérieur est protégé et acheminé de façon à ne pas reposer au sol ni bloquer l’accès aux valves et aux panneaux de service.
Les possibilités d’unités intérieures pour deux zones distinctes
La série HITACHI airHome Multi peut accepter plusieurs types d’unités intérieures. Cette flexibilité permet de traiter deux pièces différemment selon leur architecture.
Unités murales airHome 400
Elles proposent une conception simple et des capacités de 7 000 à 24 000 BTU/h selon le modèle. Elles intègrent notamment la technologie FrostWash et une filtration adaptée aux usages résidentiels.
Unités murales airHome 650
Elles ajoutent des fonctions comme le détecteur de mouvement sur certains modèles, la gestion Smart Eco et la possibilité de commande avec l’interface airCloud Go en option.
Consoles de plancher
Elles peuvent être utiles lorsqu’un mur est occupé par des fenêtres, lorsque le plafond est bas ou lorsqu’une diffusion près du sol convient mieux à l’aménagement.
Unités gainables et mini-cassettes
Elles permettent une intégration plus discrète. Les mini-cassettes diffusent l’air dans quatre directions, tandis que les unités gainables peuvent alimenter une ou plusieurs grilles selon la conception des conduits.
La présence de deux connexions ne signifie pas que les deux unités intérieures doivent avoir la même capacité. Elles doivent toutefois former une combinaison approuvée et cohérente avec la charge de chaque pièce.
FrostWash et Mold Guard : des fonctions qui ne remplacent pas l’entretien
La technologie FrostWash utilise un processus de gel et de fonte pour aider à nettoyer le serpentin de l’unité intérieure. La fonction Mold Guard fait circuler de l’air afin de sécher les composants internes après la climatisation ou la déshumidification.
Ces fonctions contribuent à limiter l’accumulation de contaminants et d’humidité, mais elles ne rendent pas l’appareil sans entretien.
Pour maintenir le rendement, nous recommandons notamment :
- de nettoyer régulièrement les filtres;
- de vérifier que les drains de condensation restent libres;
- d’inspecter les serpentins;
- de garder l’unité extérieure dégagée;
- d’enlever les feuilles et les débris autour du support;
- de ne jamais recouvrir l’appareil pendant son fonctionnement.
Dans l’espace visible sur la photo, les feuilles et la neige peuvent s’accumuler sous la terrasse. Le propriétaire doit donc surveiller cette zone durant l’automne et l’hiver.
Les erreurs que cette installation permet d’éviter
Poser la thermopompe directement au sol
Dans ce passage étroit, une dalle au sol aurait exposé l’unité aux accumulations, tout en réduisant l’accès entre la terrasse et la sortie mécanique.
Diriger le ventilateur vers la brique
Une telle orientation aurait favorisé la recirculation de l’air et augmenté le bruit réfléchi vers le bâtiment.
Cacher le sectionneur derrière l’appareil
Le sectionneur doit rester accessible. Le placer dans une zone bloquée par la thermopompe compliquerait chaque intervention.
Écraser les conduites contre la sortie mécanique
Les conduites doivent conserver un rayon de courbure approprié. Elles ne doivent pas être coincées entre l’appareil et une structure existante.
Installer un support sans contrôle des vibrations
Une thermopompe mal isolée mécaniquement peut transmettre un bourdonnement au mur, particulièrement près des chambres ou des espaces de repos.
Négliger l’entretien futur
Un installateur doit prévoir le retrait des panneaux, l’accès aux valves, le nettoyage du serpentin et le remplacement éventuel de composants. Un appareil trop serré peut être fonctionnel au départ, mais coûteux à entretenir.
Une solution adaptée aux cours compactes de Sainte-Catherine
Cette réalisation montre qu’une thermopompe multizone double zone HITACHI airHome Multi peut être installée proprement dans une cour arrière complexe lorsqu’un relevé précis est effectué avant les travaux.
Nous avons utilisé la hauteur disponible, conservé l’ouverture devant le ventilateur, regroupé les conduites dans un cache-tuyaux et maintenu l’accès au sectionneur ainsi qu’aux éléments mécaniques existants. L’unité extérieure dessert deux zones sans occuper deux emplacements distincts.
Ce type de projet correspond bien aux résidences de Sainte-Catherine, Candiac, Delson, Saint-Constant, La Prairie, Brossard et Longueuil, où les distances entre les bâtiments, les terrasses, les clôtures et les équipements existants imposent souvent une installation très compacte.
