Installation d’une thermopompe murale CANAIR 4C28 à Sainte-Angèle-de-Monnoir, en Montérégie

Une installation murale adaptée à un espace atypique avec plafond ouvert

À Sainte-Angèle-de-Monnoir, nous avons réalisé l’installation d’une thermopompe murale CANAIR 4C28 dans une pièce dont l’architecture imposait une planification beaucoup plus précise qu’une installation résidentielle conventionnelle. Sur la photo du projet, on distingue un plafond ouvert peint en foncé, plusieurs conduits et tuyaux apparents, des luminaires suspendus, une caméra murale ainsi qu’une grande ouverture recouverte de rideaux. Tous ces éléments réduisaient le nombre d’emplacements réellement convenables pour l’unité intérieure.

Notre objectif n’était donc pas simplement de fixer un appareil sur un mur disponible. Nous devions déterminer une position permettant à la thermopompe de distribuer efficacement l’air, de demeurer accessible pour l’entretien et de s’intégrer proprement dans un décor à caractère industriel.

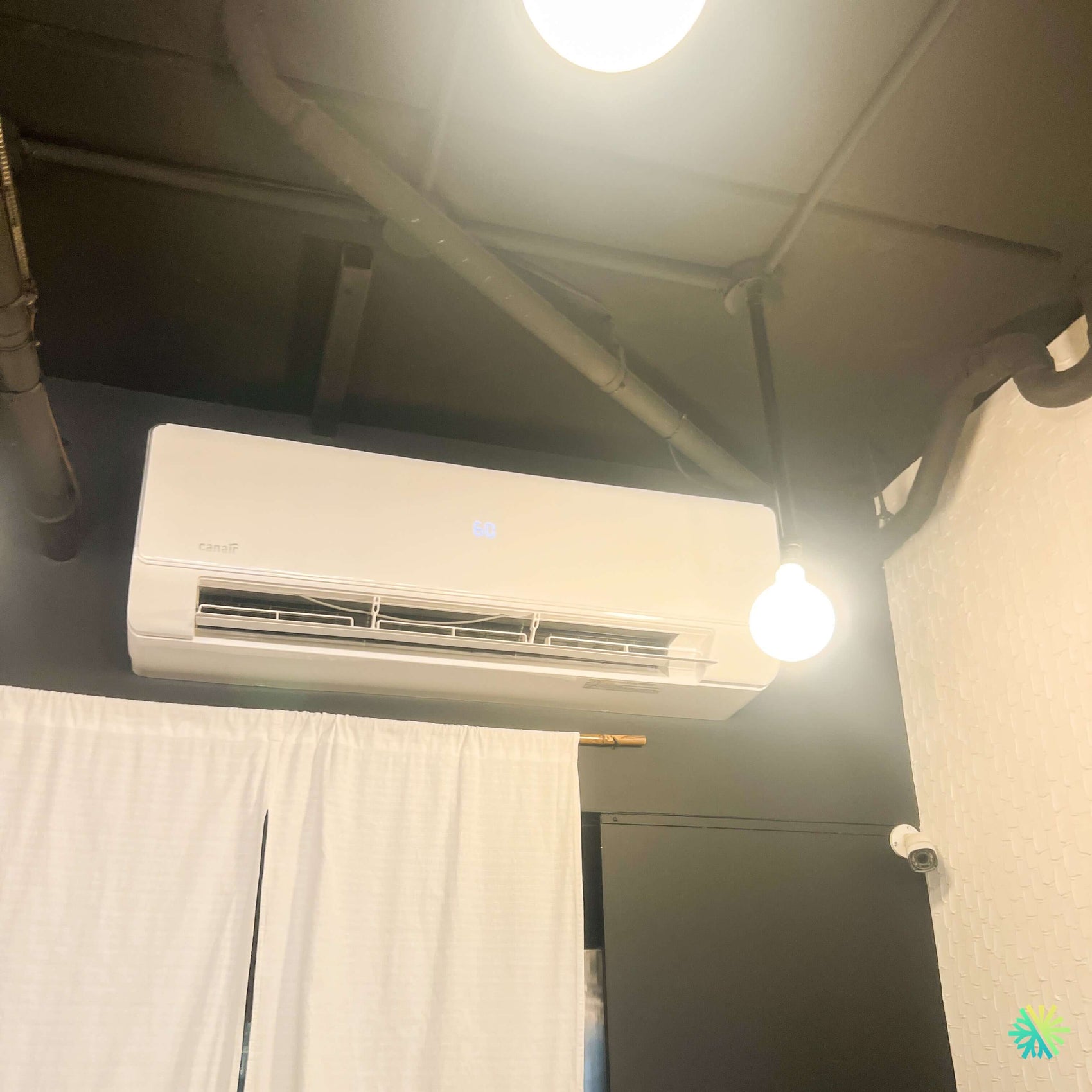

L’unité intérieure CANAIR 4C28 a finalement été installée en hauteur sur le mur foncé, juste au-dessus de la tringle à rideaux. Cet emplacement utilise intelligemment une surface autrement difficile à exploiter, tout en maintenant la partie frontale et les volets de soufflage complètement dégagés.

Le résultat est une installation CVAC compacte, fonctionnelle et visuellement cohérente avec l’aménagement existant.

Pourquoi l’emplacement de l’unité intérieure était déterminant

Dans une pièce comportant un plafond conventionnel, le choix de l’emplacement est souvent assez direct. Ici, la présence de tuyauterie, de poutres, de câbles et de luminaires suspendus exigeait une analyse plus approfondie.

Nous devions notamment tenir compte des éléments suivants :

• la trajectoire de l’air sortant de l’appareil;
• le dégagement nécessaire devant les volets;
• la proximité du plafond et des conduits apparents;
• l’accès futur aux filtres et à l’échangeur intérieur;
• le passage du drain de condensation;
• la disposition des conduites frigorifiques;
• la présence de la caméra installée sur le mur adjacent;
• l’ouverture des rideaux sous l’appareil;
• les sources de chaleur créées par les luminaires.

Une thermopompe installée trop près d’un obstacle peut faire recirculer son propre air. Elle détecte alors une température qui ne représente pas fidèlement celle de toute la pièce. Cela peut provoquer des cycles irréguliers, une moins bonne répartition de la chaleur et une sensation d’inconfort dans les zones éloignées.

Dans ce projet, l’appareil a été placé de manière à conserver une zone de soufflage libre. Les volets peuvent orienter l’air vers le centre de la pièce sans que celui-ci soit immédiatement bloqué par une poutre, un tuyau ou un luminaire.

Une intégration réussie dans un décor industriel

L’unité intérieure blanche forme un contraste net avec le mur foncé et le plafond ouvert. Plutôt que de tenter de dissimuler complètement la thermopompe, nous avons privilégié une pose droite et proportionnée par rapport à l’ouverture située sous l’appareil.

Ce type d’installation demande une attention particulière à l’alignement. Sur un mur foncé, une unité légèrement inclinée ou mal centrée devient rapidement visible. Le positionnement doit aussi tenir compte de l’ouverture du panneau frontal, puisque celui-ci doit pouvoir être relevé lors du nettoyage des filtres et des inspections.

La présence d’une tringle à rideaux directement sous l’appareil représentait également un point important. Les rideaux ne doivent pas remonter devant la prise d’air ni entrer dans la trajectoire des volets. Une obstruction textile peut diminuer le débit d’air, retenir la poussière et nuire au fonctionnement du système.

Nous avons donc retenu un emplacement où l’appareil demeure au-dessus de la zone occupée par le tissu, sans compromettre l’accès à la fenêtre ou à l’ouverture.

La série CANAIR 4C28 : une thermopompe conçue pour le climat québécois

La CANAIR 4C28 est une gamme de thermopompes murales à technologie Inverter offerte en configurations simple zone et multizone. Selon la documentation du fabricant, la série simple zone comprend des capacités nominales de climatisation de 9 000, 12 000, 18 000, 24 000 et 33 000 BTU/h, auxquelles s’ajoute une unité intérieure de 6 000 BTU destinée aux configurations multizones.

La capacité exacte de l’appareil visible sur la photo ne peut pas être confirmée uniquement à partir de son boîtier. Le dimensionnement retenu pour chaque projet doit toujours être basé sur le volume à traiter, l’isolation, la fenestration, l’usage de la pièce, les gains internes et les pertes thermiques, plutôt que sur une estimation visuelle.

Selon le modèle sélectionné, la gamme atteint jusqu’à 27,4 SEER2 et jusqu’à 13,5 HSPF2, avec un fonctionnement annoncé en chauffage jusqu’à une température extérieure de -30 °C. Elle utilise le réfrigérant R-454B et les modèles répertoriés dans la brochure sont certifiés pour le climat froid.

La technologie Inverter et le confort réel dans la pièce

Une thermopompe Inverter n’est pas limitée à un fonctionnement entièrement en marche ou entièrement à l’arrêt. Le compresseur peut moduler sa vitesse afin d’adapter la production de chauffage ou de climatisation aux besoins momentanés de la pièce.

Cette modulation présente plusieurs avantages concrets :

• une température intérieure plus stable;
• moins de variations brusques entre les cycles;
• une consommation mieux adaptée à la demande;
• un fonctionnement généralement plus discret à charge partielle;
• une atteinte rapide de la température demandée;
• une meilleure gestion des périodes intermédiaires du printemps et de l’automne.

Dans l’espace photographié, cette capacité de modulation est particulièrement pertinente. Les plafonds ouverts et les volumes irréguliers peuvent créer des différences de température entre le bas et le haut de la pièce. La chaleur produite par l’éclairage peut aussi modifier les besoins selon l’occupation.

Une unité Inverter correctement dimensionnée peut ajuster progressivement son rendement au lieu de multiplier les démarrages et les arrêts.

Des performances qui varient selon la capacité choisie

La série CANAIR 4C28 couvre plusieurs besoins, mais chaque capacité possède ses propres caractéristiques électriques, acoustiques et frigorifiques.

À titre d’exemple, la documentation technique indique :

• 9 000 BTU/h : jusqu’à 27,4 SEER2;
• 12 000 BTU/h : jusqu’à 25,4 SEER2;
• 18 000 BTU/h : jusqu’à 21,4 SEER2;
• 24 000 BTU/h : jusqu’à 21,0 SEER2;
• 33 000 BTU/h : jusqu’à 19,5 SEER2.

Ces chiffres ne signifient pas qu’une unité de plus petite capacité est automatiquement préférable. Une thermopompe trop petite risque de fonctionner presque continuellement sans atteindre la température souhaitée durant les périodes de froid intense. À l’inverse, un appareil surdimensionné peut provoquer des cycles courts, une déshumidification moins efficace en été et une distribution d’air moins confortable.

Chez AirGreen, nous évaluons donc le bâtiment avant de recommander une capacité. Pour une installation de thermopompe à Sainte-Angèle-de-Monnoir, nous devons considérer les conditions propres aux maisons, commerces, ateliers et bâtiments agricoles transformés que l’on retrouve dans ce secteur de la Montérégie.

Un fonctionnement prévu jusqu’à -30 °C

Les unités simple zone CANAIR 4C28 sont annoncées pour fonctionner en chauffage jusqu’à -30 °C. Cette caractéristique est importante au Québec, mais elle doit être comprise correctement.

« Fonctionnement jusqu’à -30 °C » ne signifie pas nécessairement que l’appareil conserve sa capacité nominale complète à cette température. Comme pour toute thermopompe, la capacité disponible et le coefficient de performance peuvent diminuer lorsque la température extérieure baisse.

La brochure fournit notamment des capacités de chauffage à -15 °C :

• 11 500 BTU/h pour les modèles 9 000 et 12 000 BTU;
• 18 000 BTU/h pour le modèle 18 000 BTU;
• 24 200 BTU/h pour le modèle 24 000 BTU;
• 35 000 BTU/h pour le modèle 33 000 BTU.

Ces données sont beaucoup plus utiles qu’une simple capacité nominale lorsqu’il faut déterminer si la thermopompe couvrira une part importante des besoins de chauffage hivernaux.

Dans certains bâtiments, un chauffage d’appoint demeure nécessaire durant les pointes de froid. Cette décision dépend du calcul des pertes thermiques, de la capacité à basse température et du niveau de redondance souhaité par le propriétaire.

Des câbles chauffants intégrés pour les conditions hivernales

La série comprend des câbles chauffants installés à la base de l’unité extérieure ainsi qu’autour du compresseur. Leur rôle est de limiter l’accumulation de glace et de faciliter les démarrages par temps froid.

L’installation de l’unité extérieure demeure néanmoins déterminante. Même un appareil conçu pour l’hiver peut rencontrer des problèmes lorsqu’il est posé trop près du sol ou directement dans une zone où la neige s’accumule.

Nous prévoyons notamment :

• un support suffisamment élevé;
• un dégagement adéquat sous l’appareil;
• une évacuation libre de l’eau de dégivrage;
• une distance convenable par rapport aux murs;
• un emplacement qui n’est pas directement sous une descente de gouttière;
• un accès sécuritaire pour l’entretien CVAC.

À Sainte-Angèle-de-Monnoir, les accumulations de neige, le vent et le gel doivent être pris en compte dès la conception de l’installation.

Le réfrigérant R-454B et la détection de fuite

La CANAIR 4C28 utilise le R-454B, un réfrigérant classé A2L. La documentation mentionne un dispositif de détection de fuite dans l’unité intérieure. Lorsqu’une fuite est détectée, l’appareil affiche un code d’erreur et s’arrête automatiquement.

Cette évolution technologique influence les pratiques d’installation. Les travaux doivent être effectués avec l’outillage approprié, conformément aux exigences du fabricant et aux règles applicables aux réfrigérants A2L.

Une installation professionnelle inclut notamment :

1. la préparation correcte des raccords évasés;
2. l’utilisation d’outils compatibles avec le réfrigérant;
3. un essai d’étanchéité;
4. une mise sous vide rigoureuse;
5. la validation des longueurs de tuyauterie;
6. la vérification des raccordements électriques;
7. un démarrage contrôlé du système.

Une mauvaise mise sous vide peut laisser de l’humidité et des gaz non condensables dans le circuit. Cela peut réduire les performances, augmenter les pressions et raccourcir la durée de vie du compresseur.

Les fonctions utiles au quotidien

La série CANAIR 4C28 comprend plusieurs fonctions destinées au confort et à l’entretien :

Mode Turbo

Le mode Turbo augmente temporairement la capacité afin d’atteindre plus rapidement la température sélectionnée, en chauffage comme en climatisation.

Mode silencieux

Le mode silencieux réduit le niveau sonore pour les périodes où le confort acoustique est prioritaire, notamment le soir ou dans une pièce occupée pendant plusieurs heures.

Fonction « Follow Me »

Lorsque cette fonction est activée, la télécommande sert de point de référence pour la température. Elle peut être utile lorsque l’unité intérieure est installée en hauteur, puisque la température près du plafond n’est pas toujours représentative de celle ressentie par les occupants.

Il faut toutefois éviter de laisser la télécommande près d’un luminaire, d’une fenêtre ensoleillée ou d’une autre source de chaleur.

Fonction autonettoyante

La fonction autonettoyante aide à sécher et à nettoyer les échangeurs afin de limiter les conditions favorables aux odeurs, à la moisissure et à l’humidité résiduelle.

Elle ne remplace cependant pas le nettoyage manuel des filtres ni un entretien de thermopompe périodique.

Redémarrage automatique

Après une interruption de courant, l’appareil peut reprendre son fonctionnement avec les réglages précédemment sélectionnés. Cette fonction est pratique dans les secteurs où des pannes ponctuelles peuvent survenir durant les intempéries.

Contrôle Wi-Fi optionnel

Un module Wi-Fi optionnel peut permettre le contrôle de l’appareil à partir d’un appareil intelligent. Avant l’installation, il convient de vérifier la compatibilité exacte du module, de l’application et de la version de l’unité.

Les détails techniques qui influencent l’installation

Selon la capacité, les unités de la série utilisent différentes dimensions de tuyauterie frigorifique.

La brochure indique notamment :

• 1/4 po et 3/8 po pour les modèles 9 000 et 12 000 BTU;
• 1/4 po et 1/2 po pour le modèle 18 000 BTU;
• 3/8 po et 5/8 po pour le modèle 24 000 BTU;
• 3/8 po et 3/4 po pour le modèle 33 000 BTU.

Ces différences sont importantes lors du remplacement d’une ancienne thermopompe. Une tuyauterie existante ne doit jamais être réutilisée automatiquement simplement parce qu’elle traverse déjà le mur. Nous devons vérifier son diamètre, son état, sa longueur, sa propreté et sa compatibilité avec le nouveau système.

La capacité sélectionnée influence également le circuit électrique. Selon la documentation, le calibre maximal de protection varie de 15 à 35 A pour les modèles simple zone. Le circuit doit être validé en fonction de la plaque signalétique de l’appareil réellement installé et non à partir d’une estimation générale.

Les erreurs à éviter dans une pièce avec plafond ouvert

Ce projet de thermopompe murale CANAIR à Sainte-Angèle-de-Monnoir illustre plusieurs erreurs fréquentes que nous cherchons à prévenir.

Installer l’unité trop près d’une poutre

Une poutre devant ou au-dessus de l’appareil peut réduire la circulation d’air et compliquer l’ouverture du panneau.

Négliger la stratification de la chaleur

Dans un espace élevé, l’air chaud monte naturellement. La direction des volets et la vitesse du ventilateur doivent être ajustées afin de ramener la chaleur vers la zone occupée.

Placer l’appareil près d’une source de chaleur

Les luminaires visibles près de l’unité produisent de la chaleur. Le capteur de température ne doit pas être influencé au point de fausser le fonctionnement du système.

Bloquer l’accès avec des rideaux

Les rideaux peuvent obstruer la prise d’air, le soufflage ou l’accès aux filtres. Il faut prévoir leur mouvement et leur hauteur maximale.

Oublier le trajet du drain

Le drain doit conserver une pente adéquate lorsque l’évacuation se fait par gravité. Une contre-pente peut provoquer un refoulement, des bruits d’eau ou une fuite à l’intérieur.

Choisir la capacité uniquement selon la superficie

Deux pièces de même superficie peuvent avoir des besoins très différents. La hauteur du plafond, l’orientation solaire, l’isolation, les fenêtres, les appareils électriques et le nombre d’occupants changent considérablement la charge réelle.

L’importance de l’entretien après l’installation

Une thermopompe murale bien installée doit aussi être entretenue régulièrement.

Dans un environnement comportant des conduits apparents, des textiles et un plafond ouvert, la poussière peut circuler davantage qu’elle ne le ferait dans une pièce résidentielle entièrement fermée. Les filtres doivent donc être inspectés fréquemment, surtout durant les premières semaines d’utilisation.

Nous recommandons de :

• nettoyer les filtres selon le niveau d’utilisation;
• vérifier que les rideaux ne remontent pas devant l’appareil;
• garder la prise d’air supérieure dégagée;
• surveiller l’écoulement du drain en été;
• enlever la neige autour de l’unité extérieure;
• éviter d’utiliser un jet d’eau à haute pression sur les serpentins;
• planifier un entretien professionnel lorsqu’une accumulation interne devient visible.

Un filtre encrassé réduit le débit d’air. L’appareil peut alors fonctionner plus longtemps, devenir plus bruyant et distribuer moins efficacement la chaleur ou la climatisation.

Une solution pertinente pour Sainte-Angèle-de-Monnoir et la Montérégie

Cette installation démontre qu’une thermopompe murale peut être intégrée efficacement dans un espace non conventionnel lorsque le choix de l’emplacement repose sur une analyse technique complète.

La CANAIR 4C28 offre une gamme étendue de capacités, une technologie Inverter, un fonctionnement annoncé jusqu’à -30 °C et plusieurs fonctions adaptées aux besoins du climat québécois. Toutefois, les caractéristiques de l’appareil ne remplacent jamais la qualité de l’installation.

Chez AirGreen, nous réalisons des installations de thermopompes murales à Sainte-Angèle-de-Monnoir, dans la Rive-Sud, à Longueuil, à Montréal, à Laval et sur la Rive-Nord. Chaque projet est planifié en fonction du bâtiment, de l’emplacement disponible, du parcours de la tuyauterie, du drainage, de l’alimentation électrique et du confort recherché.

Dans ce projet, le mur foncé, le plafond ouvert, les conduits apparents, les luminaires suspendus et les rideaux exigeaient une exécution précise. L’unité intérieure a été positionnée de manière à préserver son débit d’air, son accessibilité et son intégration visuelle.

C’est cette combinaison entre dimensionnement, préparation, installation CVAC et finition qui permet à une thermopompe de fournir un confort fiable, plutôt que la simple présence d’un appareil sur le mur.
