À Sainte-Martine, une installation extérieure sur supports muraux pour protéger la thermopompe du sol et faciliter son fonctionnement hivernal
Cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 à Sainte-Martine met en évidence un élément qui influence directement la qualité d’un projet CVAC : la façon dont l’unité extérieure est supportée et positionnée par rapport au bâtiment.

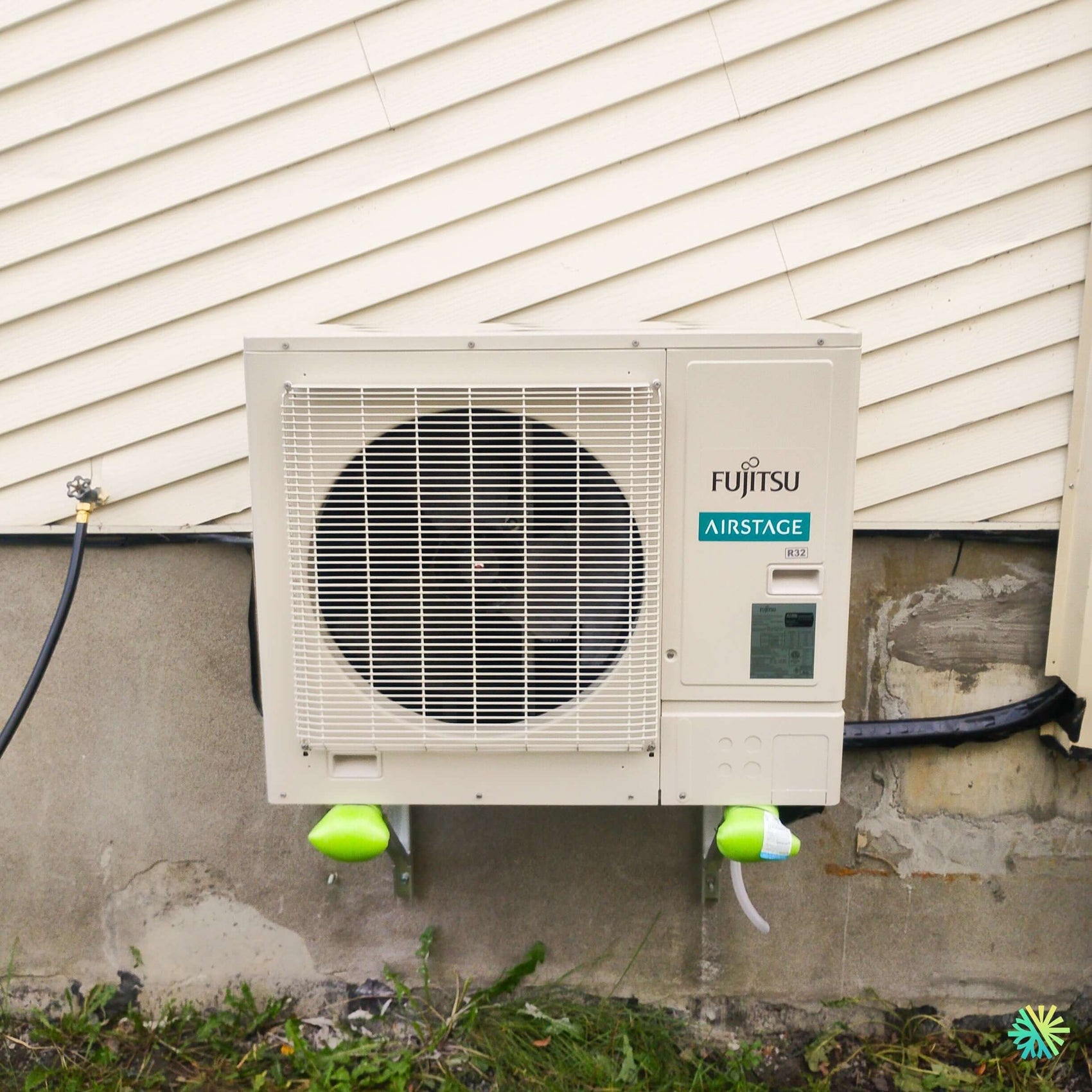

Sur la photo prise après notre intervention, l’unité extérieure Fujitsu est installée contre le mur de fondation, sous le revêtement extérieur de la résidence. Plutôt que de déposer le condenseur directement au sol, nous l’avons fixé sur des supports muraux métalliques, ce qui crée un dégagement important sous l’appareil. Pour une thermopompe destinée à fonctionner aussi en chauffage au Québec, cette hauteur n’est pas un détail esthétique : elle aide à protéger l’appareil contre l’accumulation de neige, l’humidité du sol, les débris et surtout la glace pouvant se former pendant les cycles de dégivrage.
La photo montre également un environnement très réel, loin d’une installation présentée dans un catalogue : fondation ancienne, terrain naturel, végétation au pied du mur, revêtement horizontal et espace disponible limité. Notre travail chez AirGreen consiste précisément à adapter chaque installation CVAC aux conditions réelles de la propriété plutôt que d’imposer une configuration standard.
Pourquoi nous avons choisi des supports muraux pour cette installation
Lorsqu’une thermopompe murale fonctionne en chauffage par temps froid, son unité extérieure doit périodiquement passer en mode de dégivrage. L’humidité et le givre accumulés sur l’échangeur fondent alors et produisent de l’eau sous le condenseur.
Si l’appareil est installé trop près du sol, cette eau peut :
- geler sous l’unité;
- former une masse de glace;
- réduire le dégagement disponible;
- compliquer l’entretien;
- exposer le bas de l’appareil à davantage d’humidité;
- devenir problématique lorsque la neige s’accumule autour du système.
À Sainte-Martine, le montage mural permet de créer une séparation nette entre la thermopompe et le terrain.
La photo montre que l’unité est maintenue sur deux bras de support ancrés dans la structure. Nous avons ainsi pu obtenir une installation compacte sans installer de dalle occupant de l’espace supplémentaire au sol.
Une attention particulière aux vibrations
Fixer une unité extérieure directement au mur exige également une bonne gestion des vibrations.
Un compresseur Inverter moderne fonctionne généralement de façon discrète, mais toute machine possède des composantes mécaniques en mouvement. Une mauvaise fixation pourrait transmettre certaines vibrations au bâtiment.
Nous accordons donc de l’importance :
- à la solidité des points d’ancrage;
- à l’alignement du support;
- à la mise à niveau de la thermopompe;
- au serrage des fixations;
- aux éléments antivibratoires appropriés;
- au positionnement de la tuyauterie afin qu’elle ne transmette pas inutilement les vibrations.
L’objectif n’est pas uniquement que le système soit stable le jour de l’installation. Il doit le rester au fil des saisons, des cycles de chauffage et des variations de température.
Le parcours des conduites : une finition discrète le long de la fondation
Un autre détail visible sur cette réalisation est le parcours des raccordements entre l’unité extérieure et l’intérieur de la maison.
Les conduites frigorifiques, le câblage et les éléments associés sont regroupés et dirigés vers le bâtiment de façon ordonnée. Une installation de thermopompe à Sainte-Martine doit être performante, mais elle doit également respecter autant que possible l’apparence de la résidence.
Nous cherchons donc généralement à limiter :
- les boucles de cuivre inutiles;
- les conduites mal alignées;
- les câbles visibles;
- les parcours qui compliqueraient un futur entretien;
- les pénétrations mal positionnées dans l’enveloppe du bâtiment.
Une finition extérieure propre facilite également l’inspection visuelle future de l’installation.
Une nouvelle génération Fujitsu utilisant le R-32
La mention R32 est directement visible sur la façade de l’unité extérieure photographiée.
La Fujitsu AIRSTAGE Altair 700 appartient à une génération de thermopompes utilisant le réfrigérant R-32.
Selon Fujitsu, le R-32 possède un potentiel de réchauffement global de 675, alors que celui du R-410A est indiqué à 2 088. Le fabricant présente donc une réduction d’environ 68 % du PRG par rapport au R-410A.
Pour les propriétaires, cette évolution signifie également qu’il est important de faire affaire avec une entreprise CVAC familiarisée avec les pratiques d’installation et de mise en service des appareils utilisant cette nouvelle génération de réfrigérant.
Deux capacités disponibles dans la série Altair 700
La documentation Fujitsu fournie pour l’Altair 700 présente deux systèmes simples zones :
09KMAS1 – 9 000 BTU/h en climatisation
12KMAS1 – 12 000 BTU/h en climatisation
La photographie ne permet pas de lire suffisamment clairement la plaque signalétique pour confirmer laquelle des deux capacités correspond précisément à cette installation à Sainte-Martine. Nous évitons donc de déduire arbitrairement la capacité à partir de la taille visuelle du condenseur.
Pour la version 09KMAS1, les performances annoncées comprennent :
- climatisation nominale : 9 000 BTU/h;
- modulation en climatisation : 3 100 à 12 100 BTU/h;
- chauffage nominal : 12 000 BTU/h;
- modulation en chauffage : 2 800 à 14 500 BTU/h.
Pour la version 12KMAS1 :
- climatisation nominale : 12 000 BTU/h;
- modulation : 3 100 à 13 800 BTU/h;
- chauffage nominal : 14 000 BTU/h;
- modulation en chauffage : 2 800 à 15 000 BTU/h.
La bonne capacité doit être choisie en fonction du bâtiment et non uniquement selon une règle approximative de pieds carrés.
Pourquoi le dimensionnement demeure essentiel
Une thermopompe trop petite pourrait avoir de la difficulté à suivre la demande lors des périodes de forte chaleur ou de froid.
À l’inverse, une unité trop grande n’est pas automatiquement avantageuse.
Un système surdimensionné peut réduire ses cycles rapidement et ne pas toujours exploiter son potentiel de modulation de la manière la plus efficace.
Chez AirGreen, nous examinons notamment :
- la superficie de la zone;
- la hauteur des plafonds;
- l’isolation;
- le nombre et la taille des fenêtres;
- l’exposition solaire;
- la configuration des pièces;
- les pertes de chaleur;
- le système de chauffage déjà présent.
Cette étape est particulièrement importante dans les maisons de Sainte-Martine et de la Montérégie, où l’âge et la construction des propriétés peuvent varier considérablement.
Technologie Inverter : adapter le fonctionnement au besoin réel
La Fujitsu Altair 700 utilise un compresseur Inverter.
Cette technologie permet au système d’adapter sa capacité plutôt que de travailler uniquement selon une logique marche-arrêt.
Une fois la température souhaitée atteinte, la thermopompe peut réduire sa production afin de maintenir plus finement le confort.
Cette capacité à moduler contribue notamment à :
- limiter les écarts de température;
- améliorer le confort;
- réduire les démarrages fréquents;
- adapter la consommation énergétique à la demande réelle;
- permettre un fonctionnement plus discret à charge partielle.
Fujitsu indique également que l’unité extérieure de l’Altair 700 peut produire jusqu’à 33 % plus de chaleur que sa capacité nominale affichée, selon les conditions de fonctionnement.
Les caractéristiques techniques de la Fujitsu Altair 700 qui comptent dans une installation au Québec
Chauffage jusqu’à -15 °C
La série Altair 700 est annoncée pour fonctionner en chauffage jusqu’à -15 °C.
Les plages de fonctionnement indiquées par Fujitsu sont :
- chauffage : -15 °C à 24 °C;
- climatisation : -10 °C à 50 °C.
Cette plage rend le système pertinent comme solution de chauffage pendant une grande partie de l’hiver.
Il faut toutefois distinguer la température minimale de fonctionnement de la capacité réellement disponible à cette température.
Une thermopompe capable de fonctionner à -15 °C ne signifie pas automatiquement qu’elle couvrira seule toutes les pertes thermiques d’une maison lorsque la température extérieure atteint cette valeur.
Le système de chauffage complémentaire, la capacité de la thermopompe et les besoins réels de la propriété doivent être considérés ensemble.
Des rendements saisonniers intéressants
Les deux configurations Altair 700 affichent des rendements élevés.
Pour le modèle 09KMAS1 :
- TRÈS2 : 30,0;
- CPSC2 région V : 9,9;
- TRE2 : 16,4;
- CP2 : 4,64.
Pour le modèle 12KMAS1 :
- TRÈS2 : 27,5;
- CPSC2 région V : 8,5;
- TRE2 : 13,5;
- CP2 : 4,32.
La fiche technique Fujitsu associe également les deux modèles aux classifications ENERGY STAR présentées par le fabricant, incluant les désignations de climat froid.
Pour quelqu’un qui compare une thermopompe Fujitsu à Sainte-Martine avec d’autres modèles, ces indices donnent une image beaucoup plus précise du rendement qu’une comparaison basée uniquement sur le nombre de BTU.
Une unité extérieure compacte
L’unité extérieure de cette série mesure environ :
- 31 7/16 po de largeur;
- 21 5/16 po de hauteur;
- 11 7/16 po de profondeur.
Son poids est d’environ 71 lb.
Ce format relativement compact explique en partie pourquoi le montage mural visible sur la photo fonctionne bien.
Il reste suffisamment d’espace sous l’appareil pour le drainage et l’entretien tout en maintenant l’ensemble proche de la fondation.
Tuyauterie frigorifique 1/4 po et 3/8 po
La Fujitsu Altair 700 utilise :
- 1/4 po pour la conduite liquide;
- 3/8 po pour la conduite gaz.
Ces dimensions sont les mêmes pour les deux capacités indiquées dans la documentation.
La longueur minimale de tuyauterie est de 10 pi, tandis que la longueur maximale autorisée atteint 66 pi.
La charge d’usine couvre jusqu’à environ 49 pi de tuyauterie, et Fujitsu permet une différence verticale maximale d’environ 49 pi.
Ces limites donnent une certaine flexibilité à nos installateurs, mais elles doivent être respectées lors de la conception.
Une mauvaise longueur, un mauvais diamètre ou une installation négligée des conduites peut compromettre le fonctionnement d’un système pourtant très performant sur papier.
Alimentation électrique : 208-230 V et disjoncteur de 15 A
Les systèmes Altair 700 indiqués dans la fiche technique utilisent une alimentation :
208 à 230 V / 60 Hz / monophasée
Fujitsu indique un disjoncteur de 15 A pour les modèles 09KMAS1 et 12KMAS1.
Le courant maximal atteint :
09KMAS1
- 6,4 A en climatisation;
- 9,4 A en chauffage.
12KMAS1
- 6,9 A en climatisation;
- 9,4 A en chauffage.
Cela facilite parfois l’intégration d’une nouvelle thermopompe dans une propriété où l’espace électrique est limité, mais le circuit doit toujours être validé selon le modèle réellement installé et les exigences électriques applicables.
Une unité intérieure qui peut descendre à seulement 19 dB(A)
Même si la photo de cette installation met principalement en valeur le condenseur extérieur, l’unité murale intérieure fait partie intégrante de l’expérience du propriétaire.
En vitesse calme, Fujitsu annonce un niveau sonore intérieur de seulement :
- 19 dB(A) en climatisation;
- 21 dB(A) en chauffage.
À basse vitesse, le niveau est de 30/33 dB(A), et à vitesse élevée de 40/42 dB(A).
C’est un avantage important lorsqu’une thermopompe murale est placée dans un salon, une chambre ou une aire de vie où le bruit pourrait autrement devenir dérangeant.
Jusqu’à 400 pi³/min de circulation d’air
Le ventilateur intérieur peut atteindre environ 400 pi³/min, soit 680 m³/h, en vitesse élevée.
Les différents débits annoncés sont :
- haute : 400 pi³/min;
- moyenne : 324 pi³/min;
- basse : 253 pi³/min;
- calme : 153 pi³/min.
L’unité possède quatre vitesses en plus du mode automatique.
Une thermopompe bien positionnée peut ainsi distribuer l’air à travers la pièce sans devoir fonctionner constamment à sa vitesse maximale.
Wi-Fi intégré avec l’application AIRSTAGE
La Fujitsu Altair 700 est également équipée du Wi-Fi intégré.
Le système peut être utilisé avec l’application mobile AIRSTAGE pour permettre une gestion à distance du confort.
Pour un propriétaire qui quitte régulièrement la maison pendant la journée ou possède une résidence occupée de façon intermittente, cette fonction permet une gestion plus flexible de la température.
La plateforme Fujitsu peut aussi accepter plusieurs contrôleurs et interfaces optionnels, ainsi que certaines intégrations BACnet ou Modbus lorsqu’un projet nécessite des fonctions plus avancées.
Les filtres lavables et l’entretien de l’unité intérieure
Fujitsu équipe l’Altair 700 de filtres lavables et de serpentins ProCore en cuivre à haute résistance à la corrosion.
Même avec un système moderne, l’entretien reste essentiel.
Nous recommandons aux propriétaires de vérifier régulièrement leurs filtres, particulièrement pendant les périodes de forte utilisation.
Un filtre très encrassé peut :
- limiter le débit d’air;
- augmenter le bruit;
- nuire au transfert de chaleur;
- réduire le confort;
- favoriser l’accumulation de poussière dans l’évaporateur.
L’entretien CVAC ne devrait pas commencer plusieurs années après l’installation. De bonnes habitudes dès la première saison permettent de maintenir le système dans de meilleures conditions.
Ce que la photo nous montre sur la préparation du chantier
Un détail intéressant est visible sous l’unité extérieure : certaines parties des raccordements sont encore protégées par des éléments temporaires de couleur vive au moment où la photo a été prise.
Cela indique un chantier photographié pendant ou immédiatement autour de la phase de finition.
Nous pouvons également observer :
- le support mural déjà fixé;
- l’appareil correctement dégagé du sol;
- le parcours horizontal des conduites le long de la fondation;
- l’accès dégagé devant le ventilateur;
- l’absence d’obstacle majeur devant l’échangeur.
Ces éléments sont simples, mais ils font une différence concrète.
Les erreurs que nous cherchons à éviter avec une unité extérieure
Lors de nos installations à Sainte-Martine, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous évitons notamment les situations suivantes :
- Placer le condenseur trop près du sol.
- Créer un support qui peut bouger ou se déformer.
- Bloquer l’avant du ventilateur par une clôture ou un obstacle.
- Négliger l’eau produite pendant le dégivrage.
- Faire passer les conduites sans protection ni support adéquat.
- Installer l’appareil dans une zone où il sera impossible à entretenir.
- Choisir l’emplacement uniquement selon la facilité d’installation intérieure.
- Négliger les vibrations transmises au bâtiment.
Le meilleur emplacement est celui qui concilie le fonctionnement du système, la durabilité, le niveau sonore, l’entretien et l’apparence du bâtiment.
Subventions : toujours vérifier la combinaison exacte
La documentation de la série présente les deux modèles avec des classifications ENERGY STAR. Pour vérifier l’admissibilité à une aide financière, il faut toutefois utiliser les références précises des équipements.
Les combinaisons indiquées par Fujitsu sont :
9 000 BTU
- unité intérieure : ASUH09KMAS;
- unité extérieure : AOUH09KMAS1.
12 000 BTU
- unité intérieure : ASUH12KMAS;
- unité extérieure : AOUH12KMAS1.
Nous évitons de promettre un montant de subvention uniquement à partir du nom « Altair 700 ». Les programmes peuvent évoluer et l’admissibilité dépend du modèle exact, des certifications applicables et des critères du programme au moment du projet.
Une installation adaptée au bâtiment plutôt qu’une solution standard
Cette réalisation de thermopompe Fujitsu à Sainte-Martine résume bien notre façon de travailler chez AirGreen.
Le terrain près de la fondation n’était pas l’endroit idéal pour simplement déposer un appareil au niveau du sol. Nous avons donc opté pour un montage sur supports muraux qui garde le condenseur élevé, dégagé et accessible.
L’objectif est simple : faire en sorte que la thermopompe puisse fonctionner non seulement pendant une belle journée d’été, mais aussi lorsqu’elle devra chauffer pendant l’hiver québécois.
La qualité d’une installation CVAC se trouve souvent dans ces décisions qui passent presque inaperçues une fois le chantier terminé : hauteur du support, emplacement des ancrages, passage des conduites, dégagement devant l’appareil et accessibilité pour l’entretien.
AirGreen pour l’installation de thermopompes Fujitsu à Sainte-Martine et dans le Grand Montréal
Chez AirGreen, nous installons des thermopompes murales à Sainte-Martine, mais également à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
La Fujitsu AIRSTAGE Altair 700 réunit plusieurs caractéristiques pertinentes pour le marché québécois :
- technologie Inverter;
- réfrigérant R-32;
- chauffage jusqu’à -15 °C;
- Wi-Fi intégré;
- rendement saisonnier élevé;
- fonctionnement intérieur à partir de 19 dB(A);
- tuyauterie pouvant atteindre 66 pi;
- format extérieur compact;
- deux capacités disponibles de 9 000 et 12 000 BTU/h en climatisation.
Mais le choix de l’appareil n’est qu’une partie du projet.
À Sainte-Martine, cette installation montre pourquoi le support extérieur, la hauteur par rapport au sol, le drainage, les vibrations et le parcours des conduites méritent autant d’attention que les chiffres inscrits sur la fiche technique.
C’est cette combinaison entre choix du système et qualité d’exécution qui permet à une thermopompe de donner le rendement et le confort attendus pendant de nombreuses saisons.
