À Ange-Gardien, une installation FUJITSU où le positionnement, le nivellement et la préparation pour l’hiver comptent autant que la machine
Sur cette installation réalisée à Ange-Gardien, nous avons installé une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ au R-32, une série conçue pour maintenir une capacité de chauffage lorsque les températures extérieures deviennent particulièrement basses.
La photographie prise pendant nos travaux montre un détail que l’on ne voit pas toujours dans les photos finales : le niveau à bulle est encore posé directement sur l’unité extérieure. Ce n’est pas un accessoire décoratif. Il illustre une partie importante de notre méthode de travail chez AirGreen : avant de considérer un équipement correctement installé, nous vérifions son positionnement, son alignement, ses supports et l’ensemble des raccordements qui l’entourent.
Dans ce projet d’installation CVAC à Ange-Gardien, l’unité extérieure FUJITSU a été montée sur des supports métalliques fixés au mur de fondation, plutôt que placée directement sur le sol. Elle est suffisamment surélevée pour laisser un espace libre sous le châssis, un aspect particulièrement pertinent au Québec lorsque la neige, la glace et l’eau provenant des cycles de dégivrage doivent être prises en considération.
À gauche de la thermopompe, on distingue également le sectionneur électrique extérieur, installé à proximité de l’équipement. Le résultat forme un ensemble compact et accessible, sans placer la machine au milieu de la cour.
FUJITSU ORION XLTH+ : une thermopompe destinée au chauffage par climat très froid
Le nom XLTH+ prend tout son sens lorsqu’on examine les caractéristiques de cette série.
La documentation technique de FUJITSU indique que les modèles Orion XLTH+ couverts par cette gamme peuvent fonctionner en chauffage jusqu’à -30 °C (-22 °F). L’unité extérieure utilise également un compresseur Inverter et intègre un chauffe-plateau de base conçu pour les climats extrêmement froids.
Pour une propriété située à Ange-Gardien, cette capacité à continuer de chauffer lorsque les températures descendent largement sous zéro est beaucoup plus pertinente qu’une simple comparaison de capacité nominale en BTU.
Une thermopompe utilisée au Québec doit composer avec plusieurs réalités :
- des écarts de température importants entre les saisons;
- une forte demande de chauffage en janvier et février;
- des cycles de dégivrage;
- l’accumulation possible de neige autour de l’unité extérieure;
- des périodes humides où le givre se forme rapidement sur l’échangeur;
- des besoins de climatisation et de déshumidification durant l’été.
C’est précisément pour cette raison que nous analysons davantage que la puissance inscrite sur une soumission.
Trois capacités dans la gamme, avec des performances différentes
La fiche FUJITSU fournie couvre trois configurations principales de la série :
- 09KTAP1 : 9 000 BTU/h en climatisation nominale
- 12KTAP1 : 12 000 BTU/h en climatisation nominale
- 15KTAP1 : 14 500 BTU/h en climatisation nominale
En chauffage, les puissances nominales indiquées sont respectivement de 12 000, 15 300 et 17 400 BTU/h. La capacité maximale disponible est encore supérieure dans certaines conditions : jusqu’à 24 000 BTU/h sur le 09KTAP1, 27 300 BTU/h sur le 12KTAP1 et 28 000 BTU/h sur le 15KTAP1.
Cette modulation est liée à la technologie Inverter, qui permet au compresseur d’ajuster son fonctionnement selon la charge réelle plutôt que de fonctionner exclusivement selon une logique marche-arrêt.
Pour le propriétaire, cela peut se traduire par un confort plus stable lorsque l’équipement est correctement dimensionné.
Le rendement énergétique de l’ORION XLTH+
La gamme présente également des valeurs de rendement particulièrement intéressantes.
La documentation indique un TRÉS2 de 33,5 pour le modèle 9 000 BTU, 31,5 pour le 12 000 BTU et 28,7 pour le 15 000 BTU de la série. Les trois configurations affichées sont aussi identifiées dans la fiche comme ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient.
Pour nous, ces valeurs servent à comparer des systèmes sur une base technique, mais elles ne remplacent jamais le dimensionnement du bâtiment.
Une thermopompe très efficace peut fonctionner moins efficacement dans la pratique si elle est :
- nettement surdimensionnée;
- installée dans un endroit où l’air circule mal;
- raccordée avec une tuyauterie incorrecte;
- mal configurée;
- installée avec une évacuation inadéquate des condensats;
- exposée à une accumulation excessive de neige.
Le rendement d’une thermopompe murale dépend donc autant de la qualité du produit que de la qualité de son installation.
Ce que montre concrètement cette installation AirGreen à Ange-Gardien
Une unité extérieure installée au-dessus du sol
Le premier élément visible sur la photo est la hauteur de l’unité extérieure.
Nous avons utilisé des supports muraux métalliques fixés dans la partie inférieure du bâtiment. La machine ne repose pas sur la pelouse ni directement contre le sol.
Cette configuration procure plusieurs avantages importants.
Réduire les risques liés à l’accumulation de neige
Une thermopompe doit pouvoir déplacer une quantité importante d’air à travers son échangeur. Lorsqu’une unité est installée trop bas, une forte accumulation de neige peut réduire les dégagements nécessaires autour du condenseur.
En surélevant l’appareil, nous augmentons la marge disponible avant que la neige atteigne la base de la machine.
Cela ne dispense évidemment pas le propriétaire de maintenir un espace raisonnablement dégagé autour de la thermopompe après une importante tempête, mais le choix de la hauteur constitue déjà une première mesure préventive.
Faciliter l’écoulement pendant les cycles de dégivrage
En mode chauffage, du givre peut se former sur l’échangeur extérieur. La thermopompe déclenche alors un cycle de dégivrage afin de libérer l’échangeur.
Cette opération produit de l’eau.
Sur une unité placée trop près du sol, cette eau peut geler sous l’appareil et former progressivement une masse de glace. Un espace suffisant sous le condenseur permet de mieux gérer cette situation.
La série ORION XLTH+ est d’ailleurs équipée, selon FUJITSU, d’un chauffe-plateau de base conçu pour les climats extrêmement froids.
Le niveau visible sur l’appareil : un contrôle simple mais essentiel

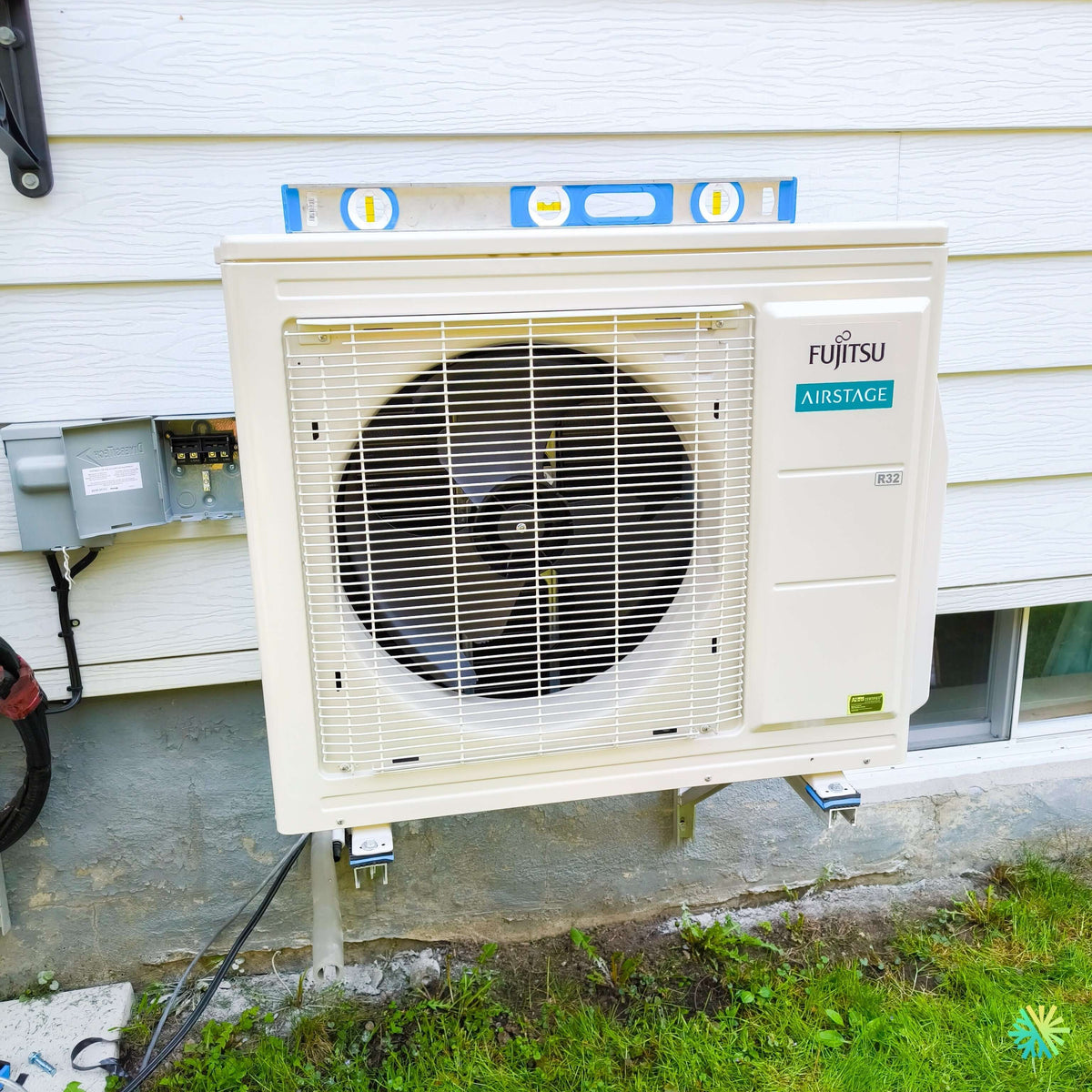

Sur cette photo d’Ange-Gardien, le niveau à bulle placé sur le dessus du condenseur montre une étape très concrète de notre installation.
Une thermopompe extérieure doit être posée correctement sur ses supports. Nous vérifions l’alignement avant de finaliser l’ensemble.
Pourquoi?
Parce qu’une installation inclinée ou instable peut notamment compliquer :
- l’écoulement de l’eau;
- la stabilité du châssis;
- la gestion des vibrations;
- l’apparence de l’installation;
- l’entretien à long terme.
Ce sont parfois les vérifications les plus simples qui évitent les problèmes les plus inutiles.
Une installation contre un revêtement extérieur léger demande une bonne stratégie de fixation
Le bâtiment photographié possède un revêtement extérieur horizontal clair au-dessus de la fondation.
Lorsque nous installons une thermopompe sur un bâtiment de ce type, nous ne considérons pas le revêtement lui-même comme un élément structurel. La fixation doit être conçue pour supporter le poids de l’appareil et les vibrations associées au fonctionnement du compresseur et du ventilateur.
Dans ce projet, les supports sont installés dans la zone basse du mur, ce qui garde le condenseur compactement positionné contre le bâtiment tout en laissant l’espace nécessaire en dessous.
Le sectionneur électrique est placé à proximité
À gauche de l’unité FUJITSU, nous voyons le boîtier de sectionnement électrique.
Cet élément permet d’isoler l’alimentation électrique de l’appareil pour certaines interventions de service et d’entretien. Sa présence à proximité du groupe extérieur facilite l’accès technique.
L’alimentation nécessaire varie selon la capacité de la thermopompe.
La documentation FUJITSU indique une alimentation de 208 à 230 V, 60 Hz, monophasée pour les trois modèles présentés. Le disjoncteur indiqué est de 15 A pour le 09KTAP1, puis 20 A pour les modèles 12KTAP1 et 15KTAP1.
C’est pourquoi l’électricité ne doit jamais être dimensionnée uniquement selon une habitude prise avec un ancien modèle de thermopompe. Nous devons toujours nous référer à l’équipement réellement installé.
Des conduites frigorifiques de 1/4 po et 3/8 po
Un autre détail technique important de cette série concerne les dimensions des conduites.
FUJITSU indique, pour les trois capacités présentées :
- liquide : 1/4 po
- gaz : 3/8 po
La longueur minimale de tuyauterie indiquée est de 10 pieds, tandis que la longueur maximale atteint 66 pieds. La différence verticale maximale permise est de 49 pieds.
Ces chiffres sont particulièrement utiles lorsque nous préparons un projet où l’unité intérieure se trouve loin du meilleur emplacement extérieur possible.
Ils montrent aussi pourquoi nous ne décidons jamais à l’œil si une tuyauterie existante peut être conservée lors d’un remplacement de climatiseur mural ou de thermopompe.
Nous vérifions :
- le diamètre;
- la longueur;
- l’état du cuivre;
- le parcours;
- la compatibilité avec le nouveau réfrigérant et le nouvel équipement;
- la qualité des raccordements.
Le R-32 change aussi la façon dont nous abordons l’installation
Le logo R32 est clairement visible sur le panneau avant de l’unité installée à Ange-Gardien.
FUJITSU indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 %.
Le R-32 appartient toutefois à la catégorie A2L. Pour une entreprise CVAC, cela implique de respecter les méthodes et procédures applicables à ce type de réfrigérant.
Il ne suffit donc pas de remplacer une ancienne thermopompe par un nouvel appareil et de considérer que les pratiques sont identiques.
Un fonctionnement intérieur particulièrement discret
La série ORION XLTH+ est également conçue pour limiter le niveau sonore à l’intérieur.
Selon la capacité :
- les modèles 09KTAP1 et 12KTAP1 peuvent descendre jusqu’à 23 dB(A) en mode calme;
- le 15KTAP1 descend jusqu’à 26 dB(A).
L’unité intérieure offre plusieurs vitesses de ventilateur ainsi qu’un mode de fonctionnement silencieux. La documentation mentionne également des serpentins intérieurs ProCore en cuivre à haute résistance à la corrosion.
Ce fonctionnement discret devient particulièrement pertinent lorsque la tête murale se trouve dans une chambre, un salon, un bureau ou une aire ouverte où l’appareil fonctionne pendant plusieurs heures.
Wi-Fi intégré pour le contrôle quotidien
FUJITSU indique aussi une connectivité Wi-Fi intégrée, avec surveillance et contrôle à distance à l’aide de l’application AIRSTAGE.
Le propriétaire peut ainsi gérer plus facilement certaines fonctions du système sans rester devant la télécommande murale.
Pour des applications plus complexes, la documentation mentionne également des possibilités d’intégration avec différents contrôleurs et interfaces, notamment BACnet et Modbus avec les accessoires appropriés.
Subventions et admissibilité : toujours vérifier le jumelage exact
Le classement ENERGY STAR de cette série peut rendre certaines configurations intéressantes dans le contexte des programmes d’aide financière disponibles au Québec.
Cependant, chez AirGreen, nous préférons toujours vérifier le numéro exact de l’unité intérieure, de l’unité extérieure et le jumelage reconnu avant d’annoncer un montant de subvention.
La gamme documentée comprend notamment :
- ASUH09KTAS avec AOUH09KTAP1;
- ASUH12KTAS avec AOUH12KTAP1;
- ASUH15KTAS avec AOUH15KTAP1.
Cette vérification évite de baser une décision d’achat sur une estimation de subvention qui correspondrait à une autre configuration.
Les erreurs que nous cherchons à éviter sur une thermopompe murale à Ange-Gardien
Une bonne machine ne peut pas corriger automatiquement une mauvaise installation.
Parmi les points que nous surveillons particulièrement :
-
Une unité extérieure installée trop basse
Le climat québécois exige de penser à la neige avant l’arrivée de l’hiver. -
Des supports mal nivelés
Le contrôle visible sur la photo d’Ange-Gardien fait partie des vérifications essentielles. -
Un accès de service insuffisant
Les panneaux et raccordements doivent demeurer accessibles. -
Une tuyauterie choisie sans consulter les spécifications
Sur cette série, FUJITSU demande du 1/4 po liquide et du 3/8 po gaz. -
Un dimensionnement basé uniquement sur les pieds carrés
Une résidence doit être évaluée selon ses pertes de chaleur, son isolation, ses fenêtres et sa configuration. -
Une alimentation électrique improvisée
L’intensité du circuit doit correspondre précisément à la configuration installée. -
Une installation finale sans contrôle mécanique
Position, stabilité et niveau doivent être vérifiés avant de quitter le chantier.
Une installation qui montre bien notre manière de travailler chez AirGreen
Ce projet d’installation d’une thermopompe FUJITSU ORION XLTH+ à Ange-Gardien n’est pas spectaculaire parce qu’il comporte une tuyauterie de plusieurs étages ou une installation sur un toit difficile d’accès.
Son intérêt réside justement dans les détails.
Une machine correctement surélevée. Des supports alignés. Une vérification au niveau. Un sectionneur électrique placé à proximité. Un accès dégagé devant le ventilateur. Une unité extérieure installée de façon compacte contre le bâtiment.
Ce sont ces éléments qui transforment un équipement performant sur papier en un système CVAC cohérent une fois installé.
Nous appliquons la même logique dans nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : comprendre le bâtiment avant de décider où poser la machine, respecter les exigences techniques du fabricant et penser dès le premier jour aux conditions que l’équipement devra affronter plusieurs années plus tard.
Avec le FUJITSU AIRSTAGE ORION XLTH+, la performance jusqu’à -30 °C, le compresseur Inverter, le R-32, le chauffe-plateau intégré, le faible niveau sonore et les rendements élevés forment une base technique solide. Notre travail consiste ensuite à faire en sorte que l’installation soit à la hauteur de la machine.
