Une FUJITSU ORION XLTH+ installée très haut sur le mur : quand chaque centimètre compte dans un projet CVAC à Rougemont
Dans cette résidence de Rougemont, notre installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ illustre parfaitement une réalité que nous rencontrons régulièrement sur le terrain : le choix de l’appareil est important, mais son positionnement peut être tout aussi déterminant pour obtenir une installation propre, fonctionnelle et agréable à regarder.

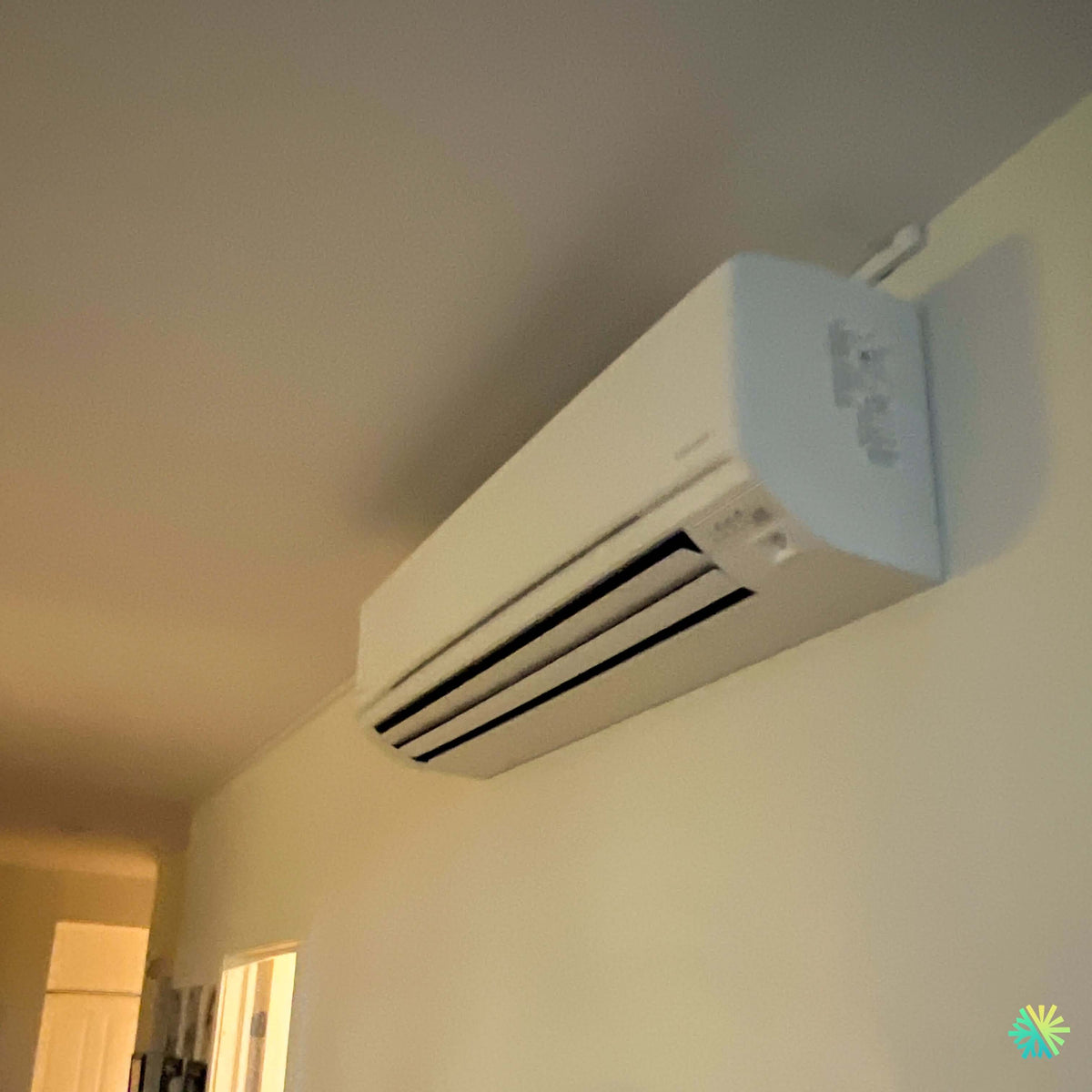

La photo prise après nos travaux montre une unité intérieure installée dans la partie supérieure du mur, très près du plafond, dans un espace où une pose plus basse aurait modifié considérablement l’apparence de la pièce. Vue de côté, on distingue aussi le travail effectué autour de la sortie des raccordements à droite de l’appareil. Le résultat conserve une ligne visuelle simple et compacte, sans transformer la thermopompe en élément dominant du décor.
Ce projet à Rougemont nous donne aussi l’occasion d’expliquer pourquoi la nouvelle génération FUJITSU ORION XLTH+ est particulièrement intéressante pour le Québec : fonctionnement en chauffage annoncé jusqu’à -30 °C, réfrigérant R-32, compresseur Inverter, chauffe-plateau de base, Wi-Fi intégré et rendement saisonnier élevé selon la capacité sélectionnée. La fiche technique Fujitsu présente trois configurations de cette série, soit les 09KTAP1, 12KTAP1 et 15KTAP1.
Une installation où la hauteur disponible exigeait une planification précise
L’un des premiers éléments visibles sur cette installation est la proximité entre le dessus de l’unité intérieure et le plafond.
Cela paraît simple lorsqu’on regarde le résultat terminé. Sur le chantier, la réalité est différente.
Avant de fixer une thermopompe murale, nous devons déterminer avec précision :
- la hauteur finale de l’appareil;
- le positionnement de sa plaque de montage;
- le passage des tuyaux frigorifiques;
- le cheminement du câblage;
- la sortie du drain de condensat;
- l’emplacement de la traversée du mur;
- la possibilité d’ouvrir et d’entretenir l’appareil;
- la direction dans laquelle l’air sera distribué dans la pièce.
Quelques centimètres mal calculés peuvent changer complètement le résultat.
Dans le cas de cette installation CVAC à Rougemont, l’objectif était clairement de conserver l’unité dans la partie la plus haute possible du mur tout en réalisant une finition cohérente autour de l’appareil. La perspective latérale visible sur la photo permet justement d’apprécier ce détail : l’unité ne descend pas inutilement dans l’espace habitable et la sortie des raccordements demeure regroupée près du plafond.
Pourquoi placer une thermopompe murale aussi haut?
La position élevée d’une unité intérieure est généralement avantageuse pour la distribution de l’air, mais ce n’est jamais une règle que nous appliquons aveuglément.
Nous devons considérer la configuration réelle de chaque résidence.
En climatisation, l’air froid a naturellement tendance à descendre. Une unité située en hauteur peut donc favoriser une distribution intéressante dans une pièce ouverte. En chauffage, les volets et les réglages de ventilation deviennent importants afin de diriger correctement l’air chaud vers la zone occupée.
La gamme ORION XLTH+ possède une orientation verticale automatique de l’air et plusieurs niveaux de ventilation. Selon la fiche du fabricant, les trois capacités de la série offrent six vitesses plus le mode automatique, ce qui permet à l’appareil d’adapter plus finement son fonctionnement aux besoins de confort.
Le détail que nous vérifions toujours : l’entretien futur
Installer très haut ne signifie pas installer sans penser au prochain nettoyage.
Les filtres de la série ORION XLTH+ sont lavables. Il faut donc conserver une installation permettant l’accès à l’unité pour l’entretien courant et, éventuellement, pour un nettoyage CVAC approfondi de l’échangeur, du ventilateur et du système de drainage.
Un appareil parfaitement aligné mais pratiquement impossible à entretenir devient rapidement un mauvais compromis.
Chez AirGreen, nous cherchons donc un équilibre entre :
esthétique, circulation d’air, contraintes techniques et accessibilité future.
FUJITSU ORION XLTH+ : une série spécifiquement orientée vers le climat froid
Pour une résidence à Rougemont, la climatisation estivale n’est évidemment qu’une partie de l’équation. Le chauffage représente souvent la fonction la plus importante d’une thermopompe québécoise.
La documentation technique de Fujitsu annonce une plage de fonctionnement en chauffage de -30 °C à 24 °C pour les trois modèles de la série.
Ce point est particulièrement pertinent à Rougemont et plus largement en Montérégie, où les périodes de froid intense imposent beaucoup plus à une thermopompe qu’un simple fonctionnement à -5 °C ou -10 °C.
La série comprend :
- 09KTAP1 : climatisation nominale de 9 000 BTU/h;
- 12KTAP1 : climatisation nominale de 12 000 BTU/h;
- 15KTAP1 : climatisation nominale de 14 500 BTU/h.
La capacité exacte de l’appareil installé sur la photo ne peut pas être confirmée uniquement à partir de son apparence extérieure; nous évitons donc d’attribuer arbitrairement un nombre de BTU à cette installation. Les trois capacités utilisent toutefois la même philosophie de conception ORION XLTH+ et sont détaillées dans la documentation technique fournie par Fujitsu.
Une capacité de chauffage qui va bien au-delà du chiffre inscrit en climatisation
C’est l’un des aspects les plus intéressants de la fiche technique.
Le modèle 09KTAP1 possède une capacité de chauffage nominale de 12 000 BTU/h, avec une plage de modulation pouvant atteindre 24 000 BTU/h.
Pour le 12KTAP1, Fujitsu indique :
- chauffage nominal : 15 300 BTU/h;
- chauffage maximal : 27 300 BTU/h.
Pour le 15KTAP1 :
- chauffage nominal : 17 400 BTU/h;
- chauffage maximal : 28 000 BTU/h.
Ces valeurs montrent pourquoi il ne faut pas choisir une thermopompe murale uniquement en lisant le chiffre de 9 000, 12 000 ou 15 000 BTU inscrit dans son classement commercial.
Le dimensionnement doit tenir compte de l’enveloppe du bâtiment, de la superficie, de la disposition des pièces, de l’isolation, des fenêtres, de l’exposition, des pertes thermiques et de la température extérieure de conception.
À -30 °C, la série conserve encore une capacité de chauffage significative
La fiche Fujitsu va plus loin en donnant le pourcentage de chauffage maximal disponible selon la température extérieure.
À -30 °C, elle indique :
- 113 % de la capacité nominale pour le 09KTAP1;
- 103 % pour le 12KTAP1;
- 101 % pour le 15KTAP1.
À -26 °C, les valeurs annoncées sont respectivement de 147 %, 128 % et 116 %.
Ces chiffres sont basés sur les conditions d’essai précisées par Fujitsu et ne constituent pas, à eux seuls, un calcul de charge thermique pour une maison. Ils démontrent toutefois clairement que l’ORION XLTH+ a été conçue avec le chauffage à très basse température comme fonction centrale, et non comme simple complément occasionnel.
Ce que cette installation de Rougemont révèle sur les détails techniques qui font réellement la différence
Un compresseur Inverter pour éviter le fonctionnement tout-ou-rien
La technologie Inverter permet au compresseur d’ajuster son régime selon la demande au lieu de fonctionner exclusivement à pleine capacité puis de s’arrêter.
Pour le propriétaire, cela se traduit principalement par un fonctionnement plus progressif : lorsque la température de consigne est presque atteinte, la thermopompe peut réduire son effort plutôt que provoquer continuellement de grands cycles marche-arrêt.
Cette modulation est particulièrement pertinente durant les longues périodes de chauffage.
Dans une résidence où la température doit être maintenue plusieurs heures de suite, le confort dépend beaucoup de cette capacité à fournir uniquement l’énergie nécessaire au moment nécessaire.
Une efficacité saisonnière très élevée selon les trois capacités
La fiche technique FUJITSU indique les valeurs TRÈS2 suivantes :
- 33,5 pour le 09KTAP1;
- 31,5 pour le 12KTAP1;
- 28,7 pour le 15KTAP1.
Le CPSC2 région V est respectivement de 11,5, 11,3 et 10,7.
Pour les propriétaires qui comparent plusieurs thermopompes murales à Rougemont, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, ces cotes constituent un outil de comparaison utile. Elles ne devraient cependant jamais remplacer le dimensionnement.
Une thermopompe extrêmement efficace mais mal dimensionnée peut donner un résultat moins satisfaisant qu’un appareil correctement sélectionné pour le bâtiment.
Un fonctionnement intérieur particulièrement discret
Dans la photo de notre installation à Rougemont, l’unité se trouve dans une zone intérieure où le bruit pourrait facilement devenir perceptible si l’appareil fonctionnait continuellement à un niveau sonore élevé.
La série ORION XLTH+ répond bien à cette préoccupation.
Les modèles 09KTAP1 et 12KTAP1 peuvent atteindre 23 dB(A) en fonctionnement calme. Le 15KTAP1 est annoncé à 26 dB(A) dans le même mode.
À vitesse élevée, le niveau sonore intérieur varie naturellement davantage, puisqu’un volume d’air supérieur doit être déplacé.
Le choix du bon emplacement reste donc essentiel : même un appareil silencieux doit être installé de façon à éviter de souffler directement vers une zone sensible ou de concentrer son débit dans un endroit inutile.
R-32 : un changement technique important dans cette génération Fujitsu
L’ORION XLTH+ fonctionne au réfrigérant R-32.
Dans sa documentation, Fujitsu compare un potentiel de réchauffement global de 2 088 pour le R-410A à 675 pour le R-32, soit une réduction annoncée de 68 % du PRG. Le fabricant indique également que ses systèmes au R-32 utilisent moins de réfrigérant tout en maintenant les performances recherchées en chauffage.
Pour nous, installateurs CVAC, la transition vers de nouveaux réfrigérants implique surtout de respecter strictement les méthodes de travail, les outils et les procédures associés au produit utilisé.
Le type de réfrigérant n’est jamais un détail que l’on peut traiter comme interchangeable.
Des conduites frigorifiques en 1/4 po et 3/8 po
La documentation de cette série indique les dimensions de tuyauterie suivantes pour les trois capacités :
- liquide : 1/4 po;
- gaz : 3/8 po.
La longueur minimale spécifiée est de 10 pi (3 m), tandis que la longueur maximale peut atteindre 66 pi (20 m). Fujitsu indique également une différence verticale maximale de 49 pi (14,9 m).
Cette flexibilité peut être très utile dans des installations où l’unité extérieure ne peut pas être positionnée immédiatement derrière l’évaporateur.
Dans notre travail quotidien, nous évitons toutefois d’ajouter des longueurs de conduites sans nécessité. Le meilleur parcours est généralement celui qui respecte les contraintes du fabricant tout en demeurant logique, accessible et aussi propre que possible.
La sortie latérale visible sur cette installation n’est pas un détail secondaire
Sur la photo de Rougemont, la partie droite de l’unité mérite une attention particulière.
On distingue la façon dont les raccordements ont été regroupés vers l’extrémité supérieure droite du système. Dans un emplacement aussi près du plafond, il faut anticiper le trajet avant de fixer définitivement l’évaporateur.
Une erreur à cette étape pourrait obliger à :
- déplacer l’appareil;
- ajouter un cache inutilement imposant;
- créer un changement de direction peu esthétique;
- compliquer la pente du drain;
- multiplier les percements.
Nous préférons déterminer le trajet complet avant les travaux et ajuster la position de l’unité en conséquence.
C’est l’une des différences entre une installation effectuée uniquement pour faire fonctionner la machine et une installation conçue pour rester propre pendant toute la vie de l’équipement.
Un chauffe-plateau de base adapté aux cycles de dégivrage hivernaux
Lorsqu’une thermopompe chauffe une maison en hiver, l’unité extérieure doit régulièrement gérer l’accumulation de givre sur son échangeur.
Les cycles de dégivrage font donc partie du fonctionnement normal d’une thermopompe par temps froid.
La FUJITSU ORION XLTH+ intègre un chauffe-plateau de base présenté par le fabricant comme étant conçu pour les climats extrêmement froids. Elle possède également une fonction de dégivrage automatique.
Cela ne signifie toutefois pas que l’installation extérieure peut être négligée.
Même une thermopompe -30 °C doit être protégée des mauvaises conditions d’installation
Nous portons une attention particulière à :
- la hauteur de l’unité extérieure par rapport à l’accumulation de neige;
- la possibilité d’évacuer l’eau de dégivrage;
- la circulation d’air autour de l’échangeur;
- la présence éventuelle d’une descente de toit;
- les bancs de neige créés par le déneigement;
- l’accessibilité pour un futur entretien CVAC.
Une thermopompe conçue pour travailler à très basse température ne peut donner son plein potentiel si son échangeur se retrouve entouré de neige ou de glace.
Serpentins ProCore : un élément interne qui mérite d’être considéré
La documentation de Fujitsu indique que l’unité intérieure utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.
C’est précisément le genre de caractéristique qu’on ne remarque pas sur une photo d’installation, mais qui compte lorsqu’on compare deux systèmes qui semblent presque identiques de l’extérieur.
Chez AirGreen, nous encourageons les propriétaires à regarder plus loin que le design de la façade.
Une comparaison sérieuse peut inclure :
- les performances à basse température;
- l’efficacité saisonnière;
- le niveau sonore;
- le type de réfrigérant;
- la conception des échangeurs;
- la modulation du compresseur;
- les exigences électriques;
- la disponibilité du service et des pièces;
- les caractéristiques liées au climat froid.
Wi-Fi intégré et contrôle à distance avec AIRSTAGE
La série comprend également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle à distance au moyen de l’application mobile AIRSTAGE.
Pour une résidence de Rougemont, cette fonction peut être particulièrement pratique lorsqu’on souhaite vérifier ou modifier la consigne sans se trouver dans la même pièce.
La documentation mentionne aussi des possibilités plus avancées grâce à différents accessoires et interfaces, notamment la compatibilité avec BACnet et Modbus pour certaines intégrations.
Pour une installation résidentielle conventionnelle, le Wi-Fi intégré demeure cependant l’une des fonctions les plus immédiatement utiles au quotidien.
ENERGY STAR et admissibilité aux aides financières : toujours vérifier la combinaison exacte
Les trois configurations de la gamme présentées dans la fiche technique portent des classements ENERGY STAR, incluant les désignations indiquées pour les applications de climat froid.
Pour un propriétaire qui magasine une thermopompe admissible à une subvention au Québec, cette information est pertinente, mais elle ne suffit pas à garantir un montant précis.
Les programmes, listes d’équipements admissibles et montants peuvent varier. Nous vérifions donc toujours la combinaison exacte des unités intérieure et extérieure ainsi que les critères en vigueur au moment du projet.
Il faut éviter de choisir un système uniquement sur la base d’un montant de subvention aperçu plusieurs mois auparavant.
Ce que nous retenons de cette installation AirGreen à Rougemont
Cette installation est intéressante justement parce qu’elle n’est pas spectaculaire au sens traditionnel.
Elle est compacte, discrète et techniquement réfléchie.
Le défi était d’intégrer une thermopompe murale FUJITSU ORION XLTH+ dans une zone située très près du plafond tout en conservant une installation visuellement simple et en planifiant correctement la sortie des raccordements.
C’est ce genre de détail qui définit notre travail chez AirGreen.
Que nous intervenions à Rougemont, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, nous ne considérons jamais la thermopompe comme un appareil isolé. Nous regardons le mur, le plafond, la circulation d’air, le trajet des conduites, le drainage, l’électricité, la future maintenance et la façon dont la famille utilisera réellement la pièce.
La FUJITSU AIRSTAGE ORION XLTH+ apporte de son côté des caractéristiques particulièrement adaptées à ce type de projet québécois : fonctionnement en chauffage jusqu’à -30 °C, technologie Inverter, R-32, niveaux sonores intérieurs pouvant descendre jusqu’à 23 dB(A) selon le modèle, Wi-Fi intégré, chauffe-plateau de base et performances de chauffage maintenues par températures très froides. Ces caractéristiques sont détaillées dans les fiches techniques Fujitsu fournies pour les modèles 09KTAP1, 12KTAP1 et 15KTAP1.
Le résultat à Rougemont est exactement ce que nous recherchons dans une installation de thermopompe murale : l’équipement est bien intégré à l’espace, les éléments techniques demeurent regroupés et discrets, et le système choisi possède les caractéristiques nécessaires pour jouer un véritable rôle dans le confort été comme hiver.
