À Sainte-Hélène-de-Bagot, une installation extérieure pensée pour affronter l’hiver québécois
Cette installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Sainte-Hélène-de-Bagot illustre parfaitement un aspect parfois sous-estimé dans un projet de chauffage et de climatisation : l’emplacement et le support de l’unité extérieure comptent presque autant que le choix de la thermopompe elle-même.

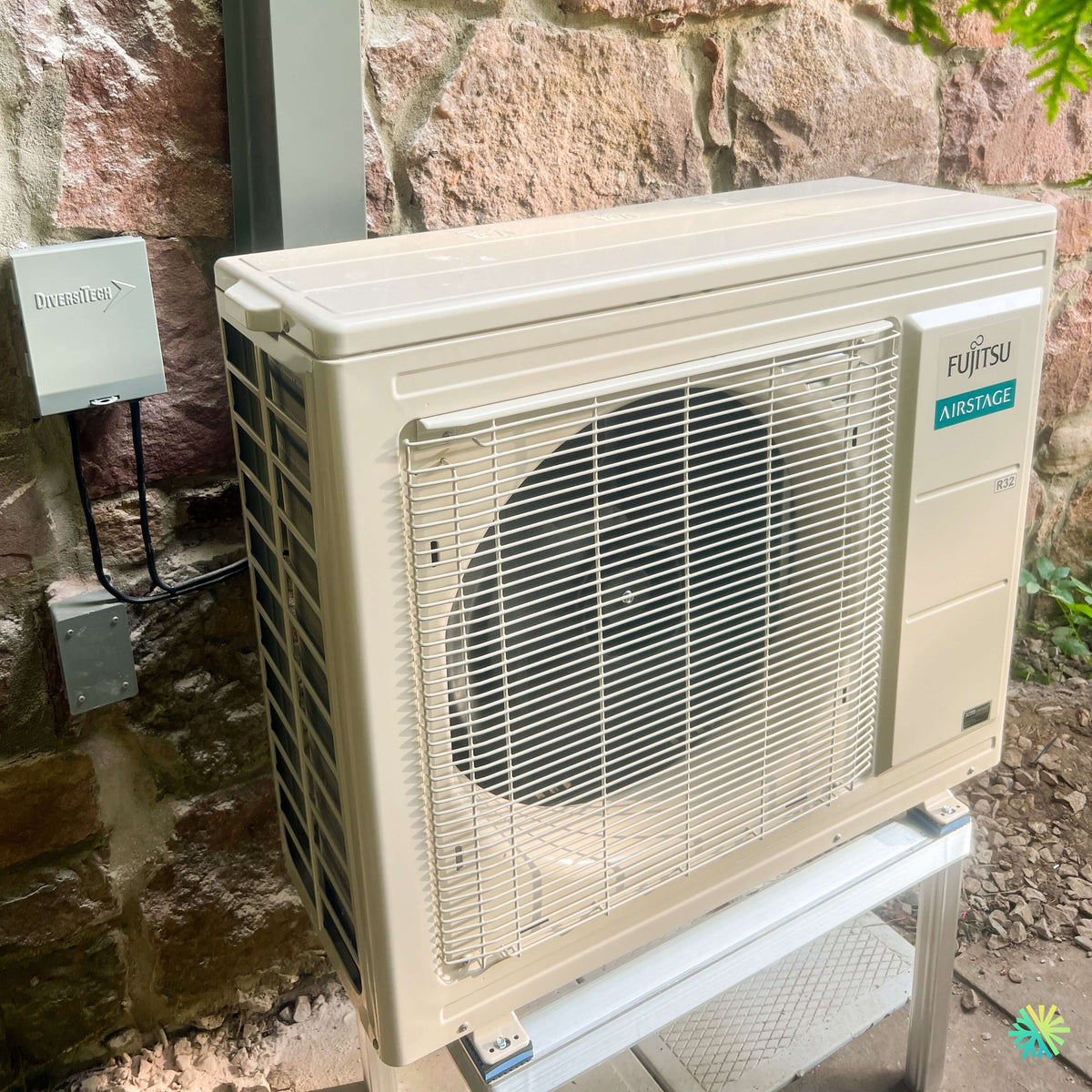

Sur la photo de notre réalisation, on distingue immédiatement plusieurs éléments caractéristiques du chantier. L’unité extérieure FUJITSU AIRSTAGE au réfrigérant R-32 a été installée sur un support métallique indépendant, à une certaine distance du sol. Elle se trouve devant un mur de pierre, dans un secteur où la végétation et le relief immédiat imposaient une implantation réfléchie. À proximité, un sectionneur électrique DiversiTech est fixé au mur, avec son raccordement descendant vers une boîte électrique située plus bas.
Pour nous, chez AirGreen, ce genre de configuration demande une attention particulière. Dans une municipalité comme Sainte-Hélène-de-Bagot, l’appareil ne doit pas seulement fonctionner correctement en juillet. Il doit être installé en tenant compte de la neige, de la glace, de l’écoulement de l’eau de dégivrage, des vibrations, de l’accessibilité pour l’entretien et de la circulation d’air autour de l’échangeur extérieur.
La série FUJITSU ORION XLTH+ est précisément destinée aux applications de chauffage en climat froid. La documentation technique fournie par FUJITSU indique un fonctionnement en chauffage jusqu’à -30 °C, avec un compresseur Inverter, un chauffe-plateau de base pour les climats très froids et une conception extérieure compacte.
Pourquoi installer l’unité extérieure sur un support plutôt que directement près du sol?
La photo de cette installation à Sainte-Hélène-de-Bagot montre clairement que l’unité extérieure n’a pas été déposée directement au niveau du terrain. Nous l’avons positionnée sur un support métallique surélevé, ce qui constitue un détail particulièrement pertinent pour une thermopompe destinée à chauffer durant l’hiver.
En mode chauffage, une thermopompe extrait de l’énergie de l’air extérieur. Lorsque les conditions favorisent l’accumulation de givre sur l’échangeur, le système effectue périodiquement un cycle de dégivrage. De l’eau peut alors se retrouver sous l’appareil avant de geler lorsque la température extérieure est très basse.
Un espace sous l’unité contribue donc à laisser davantage de place pour :
- l’évacuation de l’eau produite pendant les cycles de dégivrage;
- l’accumulation éventuelle de neige;
- l’accès sous l’appareil;
- la circulation d’air autour de l’unité;
- l’inspection de l’installation au fil des saisons.
La documentation FUJITSU précise d’ailleurs que l’ORION XLTH+ possède un chauffe-plateau de base conçu pour les climats extrêmement froids, un élément directement lié à l’utilisation hivernale de la machine.
Dans une région comme la Montérégie, nous considérons donc l’installation hivernale dès la conception du projet, et non après la première tempête de neige.
Une installation devant un mur de pierre : les détails qui méritent une attention particulière
Le mur visible derrière l’unité extérieure présente une maçonnerie de pierre irrégulière. Ce type d’environnement demande davantage de précision qu’une façade parfaitement plane.
Il faut notamment planifier :
- la position du support;
- le passage des conduites frigorifiques;
- l’emplacement des raccordements électriques;
- l’accès au sectionneur;
- le dégagement autour du condenseur;
- la possibilité de retirer les panneaux de service dans le futur.
L’objectif est de ne pas créer une installation qui paraît correcte le jour du chantier, mais qui devient difficile à entretenir quelques années plus tard.
Sur cette réalisation, le groupe extérieur demeure accessible par l’avant et par les côtés. La grande grille de protection du ventilateur reste entièrement dégagée, ce qui permet à l’appareil de déplacer son volume d’air sans obstacle directement devant lui.
C’est une règle pratique importante pour toute installation de thermopompe murale : cacher excessivement l’unité extérieure pour des raisons esthétiques peut nuire à son fonctionnement si l’on finit par réduire le dégagement nécessaire à la ventilation.
Le sectionneur électrique visible à proximité de la thermopompe
Un autre détail intéressant de cette installation est le sectionneur DiversiTech clairement visible sur le mur de pierre.
Ce composant permet l’isolement électrique de l’unité extérieure lorsqu’une intervention est nécessaire. Sur un chantier CVAC professionnel, le raccordement électrique fait partie intégrante du résultat final : son emplacement, sa protection et son parcours doivent être considérés en même temps que les conduites frigorifiques.
Dans la photo, le sectionneur est installé séparément du condenseur plutôt que directement sur l’appareil. Cette configuration laisse l’équipement lui-même dégagé tout en maintenant les composantes électriques à proximité.
Pour nos installations à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie, nous accordons beaucoup d’importance à cette coordination entre la partie frigorifique et la partie électrique. Une thermopompe moderne est un ensemble complet : compresseur, électronique Inverter, communication avec l’unité intérieure, alimentation électrique, drainage et réfrigérant doivent fonctionner comme un seul système.
FUJITSU ORION XLTH+ : trois capacités dans une même série
La documentation technique de la série présente trois configurations principales :
- 09KTAP1 : 9 000 BTU/h en climatisation nominale et 12 000 BTU/h en chauffage nominal;
- 12KTAP1 : 12 000 BTU/h en climatisation nominale et 15 300 BTU/h en chauffage nominal;
- 15KTAP1 : 14 500 BTU/h en climatisation nominale et 17 400 BTU/h en chauffage nominal.
L’unité visible sur la photo appartient clairement à la famille FUJITSU AIRSTAGE au R-32, mais la plaque signalétique n’est pas suffisamment lisible pour confirmer avec certitude laquelle des trois capacités a été installée sur ce chantier précis.
Nous préférons conserver cette précision plutôt que d’attribuer arbitrairement un nombre de BTU à partir de la taille extérieure du cabinet.
Dans la pratique, le dimensionnement est l’une des étapes les plus importantes de notre travail. Le choix entre 9 000, 12 000 ou environ 15 000 BTU ne devrait jamais être fondé uniquement sur un tableau général de superficie.
Nous considérons notamment :
- l’isolation de la résidence;
- le nombre de fenêtres;
- leur orientation;
- l’exposition au soleil;
- le volume réel des espaces;
- la configuration des pièces;
- la présence d’un escalier ouvert;
- la quantité d’infiltration d’air;
- le système de chauffage existant;
- le rôle que la thermopompe devra jouer pendant les grands froids.
Des performances de chauffage conçues pour les basses températures
Le point fort de l’ORION XLTH+ est sa capacité à poursuivre le chauffage lorsque la température extérieure devient très basse.
FUJITSU indique une plage de fonctionnement en chauffage allant de -30 °C à 24 °C pour les trois modèles de la gamme.
La fiche technique donne également des données particulièrement intéressantes sur la capacité maximale disponible par temps froid.
Pour le modèle 09KTAP1, FUJITSU indique une capacité maximale représentant :
- 189 % de la capacité nominale à -15 °C;
- 179 % à -21 °C;
- 147 % à -26 °C;
- 113 % à -30 °C.
Pour le 12KTAP1, les valeurs indiquées sont respectivement de 171 %, 156 %, 128 % et 103 %. Pour le 15KTAP1, elles sont de 157 %, 138 %, 116 % et 101 %. Ces chiffres sont établis selon les conditions de référence précisées dans la fiche FUJITSU.
Pour un propriétaire de Sainte-Hélène-de-Bagot qui souhaite utiliser sa thermopompe pour chauffer une partie importante de l’hiver, ces données sont beaucoup plus pertinentes que la seule capacité nominale indiquée dans le nom du modèle.
Technologie Inverter : pourquoi elle change le comportement du système
La série utilise un compresseur Inverter.
Contrairement à une conception qui fonctionnerait uniquement à pleine capacité avant de s’arrêter, l’Inverter permet à la thermopompe de moduler davantage son fonctionnement en fonction de la demande réelle.
Le résultat recherché est une température intérieure plus régulière.
Lorsque la pièce approche de la température demandée, le système peut réduire son effort. Lorsque la demande augmente, il peut accélérer de nouveau. FUJITSU présente cette technologie comme un moyen d’obtenir une réponse rapide tout en maintenant un confort plus constant.
Pour nous, l’intérêt pratique est également important lors du dimensionnement. Une thermopompe moderne doit être choisie en regardant sa plage complète de fonctionnement, et non simplement le nombre de BTU affiché sur une soumission.
Des indices de rendement qui placent l’ORION XLTH+ parmi les systèmes très efficaces
La fiche technique FUJITSU indique les rendements suivants :
Modèle 09KTAP1
- SEER2 : 33,5
- HSPF2 région V : 11,5
- EER2 : 19,1
Modèle 12KTAP1
- SEER2 : 31,5
- HSPF2 région V : 11,3
- EER2 : 16,7
Modèle 15KTAP1
- SEER2 : 28,7
- HSPF2 région V : 10,7
- EER2 : 15,4.
Les trois configurations sont également identifiées avec les classifications ENERGY STAR indiquées dans la documentation du fabricant.
Ces données permettent de comparer plus sérieusement différentes thermopompes murales pour climat froid.
Le SEER2 concerne principalement le rendement saisonnier en climatisation. Le HSPF2 permet de mieux apprécier le rendement saisonnier en chauffage. Dans notre climat, il est rarement pertinent de regarder seulement le chiffre de climatisation.
Le R-32 est clairement identifiable sur l’unité installée
Sur la photo, le marquage R32 est visible directement sur le panneau droit du groupe extérieur.
Ce détail correspond à la documentation de la série ORION XLTH+, qui utilise le réfrigérant R-32. FUJITSU indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.
Le choix du réfrigérant est devenu un élément important dans le renouvellement des équipements CVAC. Pour le propriétaire, cela signifie également qu’il faut confier l’installation et les interventions futures à des techniciens qui connaissent les procédures adaptées à cette génération d’équipement.
Tuyauterie frigorifique : 1/4 po liquide et 3/8 po gaz
Pour les installateurs et les propriétaires qui prévoient le remplacement d’une ancienne thermopompe, la dimension des conduites est une donnée très importante.
FUJITSU spécifie pour les trois systèmes ORION XLTH+ de cette fiche :
- liquide : 1/4 po;
- gaz : 3/8 po;
- longueur minimale : 10 pi;
- longueur maximale : 66 pi;
- différence verticale maximale : 49 pi.
La précharge indiquée couvre jusqu’à 49 pieds de tuyauterie selon la documentation.
Ces chiffres peuvent influencer considérablement un projet de remplacement. Une tuyauterie existante ne devrait jamais être réutilisée simplement parce qu’elle est déjà dans le mur. Il faut confirmer son diamètre, son état, sa compatibilité avec le nouvel équipement et la méthode de raccordement prévue.
Une unité extérieure compacte qui facilite certaines implantations
Les dimensions varient selon la capacité.
Le modèle 09KTAP1 possède une unité extérieure d’environ 799 mm de largeur, 632 mm de hauteur et 290 mm de profondeur. Les modèles 12KTAP1 et 15KTAP1 utilisent une unité extérieure d’environ 820 mm de largeur, 716 mm de hauteur et 315 mm de profondeur.
Cette compacité peut être intéressante lorsqu’une propriété offre peu d’options pour le positionnement du condenseur.
Dans ce chantier de Sainte-Hélène-de-Bagot, le secteur disponible est justement encadré par un mur de pierre et de la végétation. Le choix d’un appareil relativement compact facilite donc l’intégration, à condition que les dégagements nécessaires soient conservés.
Le niveau sonore extérieur doit aussi être considéré
Une thermopompe peut être techniquement performante et devenir irritante si elle est installée sans réfléchir au bruit.
Selon la capacité, FUJITSU indique pour l’unité extérieure :
- 44 dB(A) en climatisation et en chauffage pour le 09KTAP1;
- 48/49 dB(A) pour le 12KTAP1;
- 51/49 dB(A) pour le 15KTAP1.
La série possède également un mode de fonctionnement extérieur à faible niveau sonore selon la documentation du fabricant.
Sur le terrain, le choix de l’emplacement demeure toutefois important. Une unité placée directement contre une chambre, dans un passage étroit ou entre plusieurs surfaces capables de réfléchir le son peut être perçue différemment de la même machine installée dans un espace mieux dégagé.
Ce chantier montre pourquoi la qualité d’une installation CVAC ne se mesure pas uniquement à la machine
La thermopompe doit être adaptée au bâtiment, pas seulement au budget
Lorsque nous préparons une installation de thermopompe murale, nous cherchons à résoudre plusieurs problèmes en même temps : chauffage, climatisation, consommation électrique, confort, bruit, implantation intérieure et contraintes extérieures.
Le choix de la FUJITSU AIRSTAGE ORION XLTH+ dans un projet comme celui de Sainte-Hélène-de-Bagot répond particulièrement bien au besoin de chauffage par basse température.
Mais une bonne thermopompe mal installée reste une mauvaise solution.
C’est pourquoi nous portons autant d’attention au support extérieur, au niveau de l’appareil, aux raccordements, au parcours électrique, à la tuyauterie et à l’espace disponible autour du condenseur.
Les erreurs que nous cherchons à éviter sur ce type d’installation
Installer le condenseur trop bas
Dans une région où la neige peut s’accumuler, placer l’unité presque au niveau du terrain peut créer des contraintes supplémentaires autour de la base et de l’échangeur.
Le support visible sur notre installation offre une marge supplémentaire sous l’appareil.
Bloquer la grille avant
La grande grille et le ventilateur doivent pouvoir déplacer l’air librement. Installer une clôture, un panneau décoratif ou entreposer des objets directement devant le condenseur peut réduire la circulation d’air.
Négliger l’eau de dégivrage
Une thermopompe qui chauffe par temps froid doit dégivrer périodiquement son échangeur. L’eau produite doit pouvoir s’évacuer dans une zone appropriée.
Oublier l’accès de service
Les techniciens doivent pouvoir atteindre les valves, raccordements et panneaux de l’appareil. Un espace trop serré peut compliquer un diagnostic qui aurait autrement été simple.
Choisir la capacité uniquement selon la superficie
Un nombre de pieds carrés ne raconte jamais toute l’histoire thermique d’une résidence. Le dimensionnement doit tenir compte du bâtiment réel.
Une thermopompe conçue pour climatiser, chauffer et déshumidifier
La série ORION XLTH+ n’est pas uniquement un appareil de chauffage.
Selon la capacité sélectionnée, FUJITSU indique une plage de climatisation extérieure allant de -10 °C à 50 °C. La capacité d’élimination de l’humidité varie également selon le modèle, soit 1,7 L/h pour le 09KTAP1, 1,8 L/h pour le 12KTAP1 et 2,4 L/h pour le 15KTAP1.
À l’intérieur, les unités de la série disposent de six vitesses de ventilation en plus du mode automatique, ce qui permet d’adapter davantage le débit d’air au niveau de confort recherché.
Les versions 09KTAP1 et 12KTAP1 peuvent descendre jusqu’à 23 dB(A) en mode calme, tandis que la version 15KTAP1 est indiquée à 26 dB(A).
Wi-Fi intégré et contrôle AIRSTAGE
La documentation du fabricant indique également une connectivité Wi-Fi intégrée, permettant la surveillance et le contrôle à distance au moyen de l’application AIRSTAGE.
Pour une résidence, cela peut notamment faciliter l’ajustement des consignes lorsque les occupants sont absents ou lorsqu’ils souhaitent modifier la température sans utiliser directement la télécommande.
La série accepte aussi différents contrôleurs et interfaces optionnels. FUJITSU mentionne notamment certaines solutions compatibles BACnet et Modbus pour les applications demandant une intégration plus avancée.
ENERGY STAR et aides financières : toujours vérifier le modèle exact
La fiche technique indique les trois modèles comme ENERGY STAR, avec des classifications supplémentaires associées au climat froid.
Cela constitue un point intéressant lorsqu’un propriétaire recherche une thermopompe admissible à un programme d’aide financière.
Il faut toutefois distinguer la certification du produit et l’admissibilité réelle à une subvention précise. Les programmes peuvent utiliser des listes d’appareils, des numéros de combinaison intérieure/extérieure, des critères de capacité et des conditions propres au bâtiment.
Nous vérifions donc toujours la combinaison exacte proposée avant de présenter un montant d’aide financière comme acquis.
Notre lecture de cette installation à Sainte-Hélène-de-Bagot
Cette réalisation met surtout en évidence la partie de l’installation que les propriétaires voient rarement lorsqu’ils comparent des thermopompes sur papier.
Dans une fiche technique, on parle de SEER2, HSPF2, BTU, R-32, Inverter et chauffage jusqu’à -30 °C.
Sur le chantier, il faut transformer ces caractéristiques en une installation concrète qui restera accessible et fonctionnelle plusieurs saisons plus tard.
Ici, l’unité FUJITSU AIRSTAGE est positionnée sur son support métallique, devant une maçonnerie de pierre, avec le sectionneur électrique installé à proximité et un espace dégagé devant le ventilateur. Le marquage R-32 permet également d’identifier immédiatement la génération de l’équipement.
C’est précisément cette combinaison entre le choix de la machine et la qualité de son implantation qui guide notre travail chez AirGreen.
AirGreen pour l’installation de thermopompes FUJITSU à Sainte-Hélène-de-Bagot et dans le Grand Montréal
Nous réalisons des projets d’installation CVAC dans plusieurs types de propriétés, qu’il s’agisse de maisons unifamiliales, de condos, de plex ou de bâtiments nécessitant une solution de chauffage et de climatisation plus spécialisée.
Nous intervenons à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud, ainsi que dans plusieurs municipalités de la Montérégie.
Notre approche reste la même : choisir la bonne capacité, établir un emplacement cohérent pour les unités intérieure et extérieure, planifier correctement les conduites et l’alimentation, puis effectuer une mise en service permettant à l’équipement de fonctionner selon les paramètres prévus.
Cette installation d’une thermopompe FUJITSU ORION XLTH+ à Sainte-Hélène-de-Bagot en est un exemple concret. L’appareil est conçu pour assurer chauffage et climatisation dans un climat exigeant, tandis que son implantation extérieure tient compte de réalités très québécoises : le froid, la neige, le dégivrage, la stabilité du support et l’entretien futur.
Pour un propriétaire qui compare plusieurs thermopompes murales, ce sont précisément ces détails qui permettent de distinguer deux soumissions qui peuvent sembler semblables au premier regard.
