À Mont-Saint-Hilaire, une FUJITSU ORION XLTH+ intégrée avec précision sur un mur architectural foncé
À Mont-Saint-Hilaire, nous avons réalisé l’installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ dans une résidence où l’intégration intérieure comptait autant que la performance thermique. La photo prise après l’installation le montre immédiatement : l’unité murale blanche est installée très haut sur un grand mur d’accent vert foncé, près du plafond et à proximité d’un luminaire suspendu.
Ce contraste entre la façade blanche de la thermopompe et le mur sombre rend la précision du travail particulièrement visible. Sur un mur blanc, un petit défaut d’alignement ou une installation légèrement disproportionnée peut parfois passer inaperçu. Ici, aucune approximation n’aurait été discrète. L’appareil devait être parfaitement positionné, horizontal, dégagé et cohérent avec l’architecture intérieure.
Nous avons donc accordé une attention particulière à la hauteur, à la circulation de l’air et à l’intégration de l’unité dans cette pièce au caractère contemporain. Le résultat est une installation nette : la thermopompe occupe l’espace disponible au-dessus de la zone décorée sans descendre inutilement sur le mur, et son volet de soufflage reste entièrement dégagé.
Cette installation de FUJITSU ORION XLTH+ à Mont-Saint-Hilaire illustre bien notre approche chez AirGreen : une thermopompe ne doit pas simplement être fonctionnelle. Elle doit aussi être installée en fonction du bâtiment réel, de la pièce, du mobilier, de l’usage quotidien et des exigences propres au climat québécois.

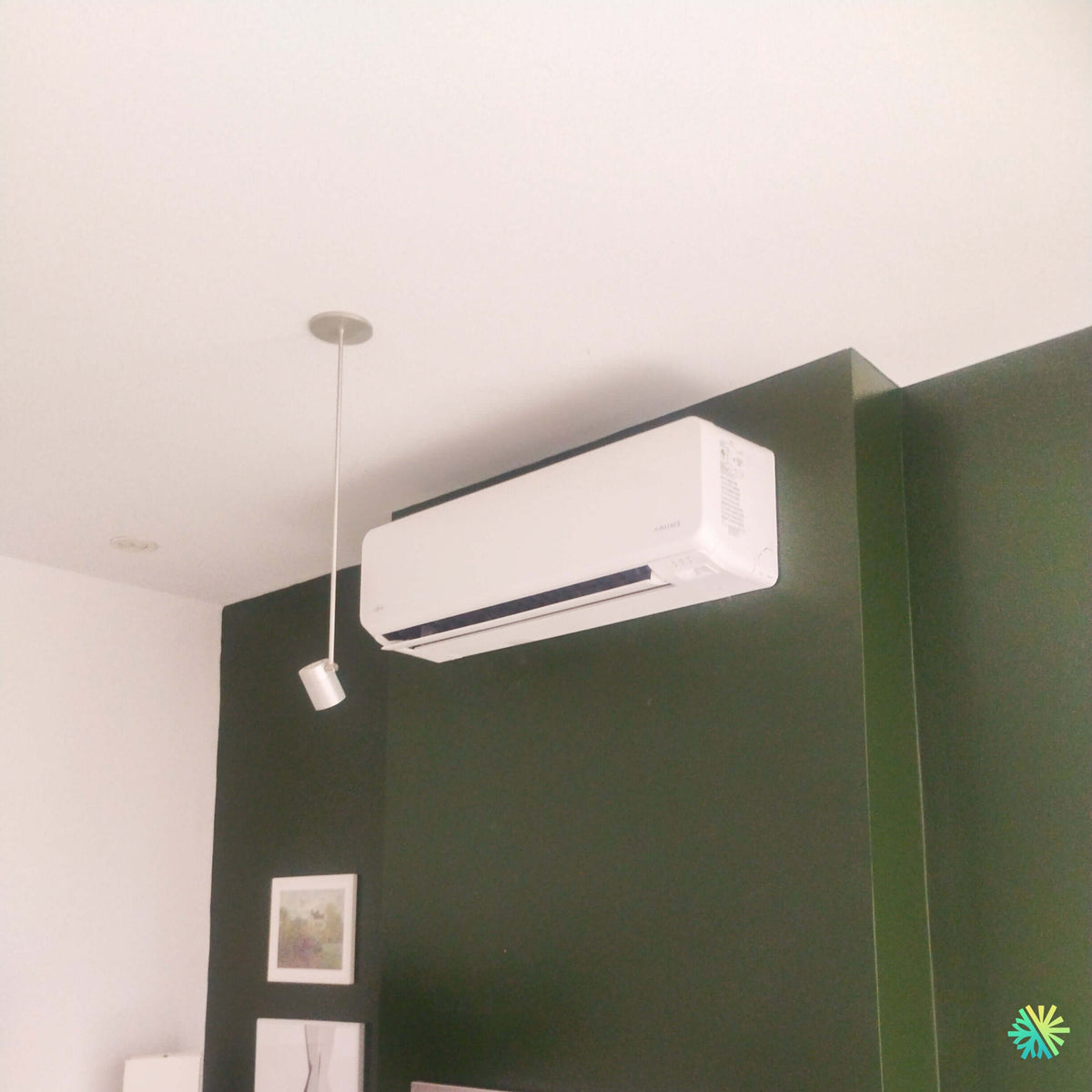

Un emplacement intérieur qui demandait de travailler avec l’architecture existante
La pièce photographiée présente plusieurs éléments qui influencent directement le choix d’un emplacement pour une thermopompe murale.
Nous observons notamment :
- un plafond relativement haut et dégagé;
- un grand mur d’accent foncé;
- un retour de mur sur la droite;
- un luminaire suspendu situé à gauche de l’unité;
- une zone décorative sous l’appareil;
- très peu d’éléments pouvant masquer une installation approximative.
Le positionnement de l’unité près du plafond permet de préserver l’utilisation du mur tout en favorisant une bonne diffusion de l’air dans la pièce.
Nous devons toutefois conserver suffisamment d’espace autour de la thermopompe pour que l’air puisse entrer correctement par le dessus de l’appareil et être redistribué par le volet inférieur.
Installer une unité « le plus haut possible » sans respecter ses besoins de circulation n’est pas une bonne stratégie. Le but est de trouver la bonne hauteur, et non simplement la hauteur maximale.
Le luminaire suspendu devait aussi être considéré
La photo montre clairement un luminaire descendant du plafond à proximité de la thermopompe.
Ce détail peut sembler anodin, mais il fait partie des éléments que nous analysons pendant une installation.
Le jet d’air ne doit pas être inutilement perturbé par un obstacle immédiat. Nous voulons aussi éviter qu’un appareil mural soit positionné de manière à gêner visuellement un luminaire ou à rendre son entretien plus difficile.
Dans cette configuration, la thermopompe demeure décalée suffisamment vers la droite pour conserver une séparation nette entre les deux éléments.
C’est exactement le type de décision qui distingue une installation exécutée à partir d’un emplacement réfléchi d’une installation où l’on choisit simplement le premier espace mural disponible.
Une unité blanche sur un mur foncé : la finition ne peut pas être approximative
La couleur du mur rend l’unité intérieure très visible.
Nous ne cherchons pas nécessairement à faire disparaître complètement une thermopompe : il s’agit d’un équipement mécanique qui doit rester accessible. En revanche, son positionnement peut faire toute la différence.
Sur ce projet à Mont-Saint-Hilaire, l’unité suit les lignes horizontales du plafond et du mur. Son format rectangulaire relativement sobre s’intègre bien à l’architecture contemporaine.
La série ORION XLTH+ utilise une unité intérieure compacte d’environ 35 3/16 po de largeur, 11 5/8 po de hauteur et 11 po de profondeur, selon les données techniques FUJITSU pour les trois capacités de la gamme.
Ces dimensions facilitent l’installation dans de nombreux espaces résidentiels, mais quelques pouces peuvent devenir importants lorsqu’une thermopompe doit être placée entre un plafond, une ouverture, un meuble, un luminaire ou un retour de mur.
ORION XLTH+ : trois capacités disponibles dans cette série FUJITSU
La fiche technique fournie par FUJITSU présente trois configurations principales de la gamme :
- 09KTAP1 : 9 000 BTU/h nominal en climatisation;
- 12KTAP1 : 12 000 BTU/h nominal en climatisation;
- 15KTAP1 : 14 500 BTU/h nominal en climatisation.
En chauffage nominal, les capacités indiquées sont respectivement de 12 000, 15 300 et 17 400 BTU/h. Les ensembles utilisent les unités intérieures ASUH09KTAS, ASUH12KTAS et ASUH15KTAS avec les unités extérieures correspondantes AOUH09KTAP1, AOUH12KTAP1 et AOUH15KTAP1.
La photographie de cette installation à Mont-Saint-Hilaire montre clairement une unité intérieure FUJITSU AIRSTAGE, mais le numéro de modèle complet n’est pas suffisamment lisible pour confirmer laquelle de ces trois capacités a été installée.
Nous préférons donc ne pas inventer un nombre de BTU précis.
Cette prudence est importante en CVAC : la taille physique d’une unité intérieure ne permet pas toujours de déterminer sa capacité. Plusieurs modèles d’une même gamme peuvent partager exactement les mêmes dimensions extérieures.
Pourquoi le dimensionnement compte davantage que le chiffre de BTU affiché
Lorsqu’un propriétaire nous demande quelle capacité convient à sa maison, la superficie est seulement le point de départ.
Nous regardons également :
- l’isolation;
- l’étanchéité du bâtiment;
- le nombre de fenêtres;
- leur orientation;
- les gains solaires;
- la hauteur du plafond;
- l’ouverture entre les pièces;
- la position de l’escalier;
- le système de chauffage existant;
- le niveau de confort désiré en hiver.
Dans une pièce comme celle photographiée, le volume d’air et la façon dont celui-ci peut circuler vers les zones adjacentes sont particulièrement importants.
Une thermopompe surdimensionnée n’est pas automatiquement plus confortable. Une machine correctement dimensionnée peut mieux exploiter sa modulation Inverter et fonctionner plus longtemps à faible régime.
Une modulation Inverter très large
La technologie Inverter de la ORION XLTH+ lui permet de faire varier sa capacité en fonction de la demande.
La version 12KTAP1 constitue un bon exemple. Alors que sa capacité nominale de climatisation est de 12 000 BTU/h, FUJITSU indique une plage de 3 100 à 17 300 BTU/h.
En chauffage, elle peut fonctionner dans une plage publiée de 4 500 à 27 300 BTU/h.
Cela permet à l’appareil de s’adapter aux besoins plutôt que de fonctionner systématiquement à pleine puissance.
Dans une résidence de Mont-Saint-Hilaire, les conditions changent énormément au cours de l’année. Une soirée fraîche d’octobre, une journée de -5 °C et une nuit de -25 °C ne demandent évidemment pas la même quantité de chauffage.
L’Inverter permet précisément à la machine de suivre ces variations.
Une thermopompe conçue pour le froid québécois, mais dont la qualité dépend aussi de l’installation
Chauffage jusqu’à -30 °C
La FUJITSU ORION XLTH+ est conçue pour fonctionner en chauffage jusqu’à -30 °C. La plage publiée par le fabricant s’étend de -30 °C à 24 °C en mode chauffage pour les trois configurations de la série.
Pour nos clients de Mont-Saint-Hilaire, Longueuil, Montréal, Laval, de la Rive Sud et de la Rive Nord, cette donnée est beaucoup plus pertinente qu’une simple capacité de climatisation estivale.
Une thermopompe installée au Québec doit être évaluée comme appareil quatre saisons.
La capacité disponible à très basse température est particulièrement intéressante
La température minimale de fonctionnement ne raconte pas toute l’histoire.
Nous voulons également savoir ce que l’appareil est capable de fournir lorsque la température atteint réellement ces niveaux.
FUJITSU indique, à -30 °C, des pourcentages de chauffage maximal correspondant à :
- 113 % de la capacité nominale de référence pour le 09KTAP1;
- 103 % pour le 12KTAP1;
- 101 % pour le 15KTAP1.
À -26 °C, ces valeurs atteignent respectivement 147 %, 128 % et 116 %.
Ces données illustrent pourquoi la ORION XLTH+ est intéressante pour une utilisation hivernale intensive.
Des rendements SEER2 jusqu’à 33,5
L’efficacité en climatisation est également très élevée.
Les cotes SEER2 publiées sont de :
- 33,5 pour le 09KTAP1;
- 31,5 pour le 12KTAP1;
- 28,7 pour le 15KTAP1.
Les valeurs HSPF2 région V sont respectivement de 11,5, 11,3 et 10,7.
La fiche technique identifie également les trois configurations avec des classements ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient.
Pour le propriétaire, un rendement élevé signifie surtout qu’il devient possible de produire une grande quantité de chauffage ou de climatisation relativement à l’électricité consommée, dans les conditions pour lesquelles l’appareil a été évalué.
Jusqu’à 23 dB(A) dans la pièce
Dans une pièce résidentielle comme celle visible sur la photo, le bruit compte.
FUJITSU indique un niveau sonore pouvant descendre jusqu’à 23 dB(A) en mode calme pour les configurations 09KTAP1 et 12KTAP1. La version 15KTAP1 descend jusqu’à 26 dB(A).
La série dispose de six vitesses de ventilateur plus le mode automatique.
Cela permet de privilégier un débit plus important lorsqu’une correction rapide de température est nécessaire, puis un fonctionnement plus discret lorsque la pièce approche de la consigne.
La direction verticale de l’air est motorisée
Le positionnement en hauteur visible à Mont-Saint-Hilaire fonctionne aussi avec la conception de l’unité.
La fiche FUJITSU indique une direction verticale automatique de l’air, alors que l’ajustement horizontal est manuel.
Nous pouvons donc exploiter la hauteur de l’appareil pour distribuer l’air dans la pièce tout en maintenant une installation relativement discrète sur le mur.
En climatisation, un emplacement élevé aide naturellement à traiter l’air chaud qui s’accumule dans la partie supérieure d’une pièce. En chauffage, le réglage du volet devient important afin d’envoyer l’air chaud vers la zone occupée plutôt que de le laisser rester près du plafond.
Un fonctionnement silencieux ne dépend pas uniquement de la machine
Une thermopompe peut afficher d’excellentes valeurs acoustiques sur papier et devenir désagréable si son installation crée des vibrations.
Pour l’unité intérieure, la plaque de montage doit être solidement fixée et parfaitement alignée.
Un appareil légèrement instable peut produire :
- des vibrations;
- des petits craquements;
- des résonances;
- des bruits intermittents qui deviennent perceptibles la nuit.
Sur un grand mur rigide comme celui de cette résidence de Mont-Saint-Hilaire, nous recherchons donc une fixation stable qui accompagne les faibles niveaux sonores annoncés par le fabricant.
Serpentins ProCore en cuivre
FUJITSU indique que les unités intérieures de cette série utilisent des serpentins ProCore en cuivre à haute résistance à la corrosion.
C’est un aspect moins visible que l’esthétique extérieure de la machine, mais important lorsque nous évaluons un système qui sera utilisé année après année en chauffage et en climatisation.
Le serpentin intérieur est aussi l’une des composantes qui doivent rester propres pour maintenir une bonne circulation d’air et une bonne efficacité.
L’entretien commence par les filtres
La documentation précise que les filtres sont lavables.
Nous recommandons de ne pas attendre qu’une thermopompe présente une baisse évidente de débit avant de vérifier ses filtres.
Un filtre fortement chargé peut :
- réduire la circulation d’air;
- augmenter le temps de fonctionnement;
- nuire au confort;
- favoriser l’accumulation de poussière dans l’appareil;
- rendre un nettoyage approfondi nécessaire plus rapidement.
Dans cette installation, l’unité est placée haut sur le mur. Cela préserve l’espace de vie, mais le propriétaire doit tout de même pouvoir accéder aux filtres de façon sécuritaire lorsque l’entretien courant devient nécessaire.
Wi-Fi intégré : pratique pour une utilisation quotidienne
La ORION XLTH+ comprend une connectivité Wi-Fi intégrée avec accès via l’environnement mobile AIRSTAGE.
Cette fonctionnalité permet notamment d’ajuster les réglages sans être devant la thermopompe.
Pour une résidence, cela peut être utile lorsqu’on souhaite :
- modifier la température avant le retour à la maison;
- réduire le chauffage pendant une absence;
- vérifier le fonctionnement de l’appareil à distance;
- ajuster plus facilement les consignes selon la saison.
FUJITSU prévoit également plusieurs contrôleurs et interfaces optionnels, y compris des possibilités d’intégration BACnet et Modbus pour des applications plus avancées.
Réfrigérant R-32 et réduction du PRG
La série utilise du R-32.
Selon la brochure FUJITSU, le R-32 affiche un potentiel de réchauffement global de 675 contre 2 088 pour le R-410A, ce qui correspond à une réduction de 68 % selon la référence présentée par le fabricant.
Ce réfrigérant fait partie des changements importants observés sur les générations plus récentes de thermopompes.
1/4 po liquide et 3/8 po gaz : une donnée essentielle lors d’un remplacement
La série ORION XLTH+ utilise des conduites frigorifiques de :
- 1/4 po côté liquide;
- 3/8 po côté gaz.
FUJITSU indique une longueur minimale de 10 pi, une longueur maximale de 66 pi et une différence verticale maximale de 49 pi. La précharge est indiquée jusqu’à environ 49 pi de tuyauterie.
Cette information est particulièrement importante lorsqu’un client souhaite remplacer une vieille thermopompe en conservant les conduites déjà présentes.
Nous devons vérifier les diamètres et l’état du cuivre avant de confirmer qu’une réutilisation est appropriée.
Le simple fait que deux appareils soient décrits comme « 12 000 BTU » ne garantit absolument pas qu’ils utilisent les mêmes tuyaux.
L’alimentation électrique varie elle aussi selon la capacité
Les modèles fonctionnent en 208 à 230 V, 60 Hz, monophasé.
La documentation demande un disjoncteur de 15 A pour le 09KTAP1 et de 20 A pour les modèles 12KTAP1 et 15KTAP1.
Cette information fait partie des vérifications que nous effectuons avant et pendant une installation CVAC.
Dans certaines résidences, particulièrement lors d’un remplacement d’un système beaucoup plus ancien, le circuit disponible peut influencer la solution choisie.
Ce que nous cherchons à éviter sur une installation comme celle de Mont-Saint-Hilaire
L’apparence très propre de cette installation cache plusieurs décisions techniques.
Parmi les erreurs que nous voulons éviter :
Installer l’appareil trop près du plafond
L’unité doit conserver les dégagements nécessaires à son aspiration d’air et à son entretien.
Se concentrer uniquement sur la symétrie du mur
L’emplacement doit être esthétique, mais la diffusion de l’air demeure prioritaire.
Ignorer les luminaires et autres éléments suspendus
Dans cette pièce, le luminaire était un élément architectural à considérer dans la trajectoire de l’air et l’équilibre visuel.
Choisir la capacité uniquement selon la superficie
Les pertes thermiques, la configuration et l’isolation influencent directement le dimensionnement.
Négliger l’accès aux filtres
Une unité parfaitement placée mais pratiquement impossible à entretenir crée un problème à long terme.
Réutiliser automatiquement les anciennes conduites
Les dimensions 1/4 po et 3/8 po doivent être respectées pour cette série.
Une installation discrète qui reste techniquement accessible
Ce projet de thermopompe murale à Mont-Saint-Hilaire montre qu’une intégration esthétique réussie ne signifie pas cacher complètement l’équipement.
La thermopompe reste clairement visible. Elle est simplement placée là où elle fonctionne bien et s’accorde avec la géométrie de la pièce.
Le mur foncé agit presque comme un cadre architectural autour de la FUJITSU. Le contraste blanc-vert est assumé, tandis que la position élevée laisse intacte une grande partie du mur pour la décoration et le mobilier.
C’est une approche que nous privilégions souvent : chercher l’équilibre entre performance, accessibilité, circulation d’air et finition intérieure.
AirGreen à Mont-Saint-Hilaire : installer la bonne machine au bon endroit
La FUJITSU AIRSTAGE ORION XLTH+ apporte à cette installation plusieurs caractéristiques particulièrement adaptées au Québec : fonctionnement en chauffage jusqu’à -30 °C, technologie Inverter, rendement élevé, fonctionnement intérieur très silencieux, R-32, chauffe-plateau sur l’unité extérieure, Wi-Fi intégré et conception destinée au climat froid.
Mais aucune fiche technique ne peut déterminer à elle seule l’emplacement de l’unité sur un mur comme celui de cette résidence.
C’est là que notre travail chez AirGreen prend toute son importance.
Nous analysons la maison elle-même : ses murs, ses ouvertures, son volume, ses contraintes, son panneau électrique, les chemins possibles pour les conduites et la façon dont les occupants utilisent leurs pièces.
Nous appliquons cette approche pour nos installations de thermopompes murales à Mont-Saint-Hilaire, Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans l’ensemble de nos secteurs desservis.
Une bonne installation ne se résume pas à une machine qui démarre lorsque nous quittons le chantier. Elle doit offrir un fonctionnement logique en été, conserver sa pertinence pendant les grands froids et rester facile à utiliser et à entretenir plusieurs années plus tard.
Dans ce projet à Mont-Saint-Hilaire, le grand mur vert foncé représentait à la fois une contrainte et une occasion : il exigeait une installation particulièrement précise, mais il permet aujourd’hui à la FUJITSU ORION XLTH+ de s’intégrer proprement à une pièce dont l’architecture avait déjà une forte identité.
