Une installation au-dessus d’une ouverture intérieure : un choix précis pour mieux distribuer l’air dans la maison
Cette installation de thermopompe murale à Saint-Valentin illustre parfaitement un type de projet où l’emplacement de l’unité intérieure devient aussi important que le choix de la machine elle-même. Nous avons installé une FUJITSU AIRSTAGE ORION XLTH+, une thermopompe conçue pour le climat froid québécois, dans un espace où chaque centimètre disponible devait être utilisé intelligemment.

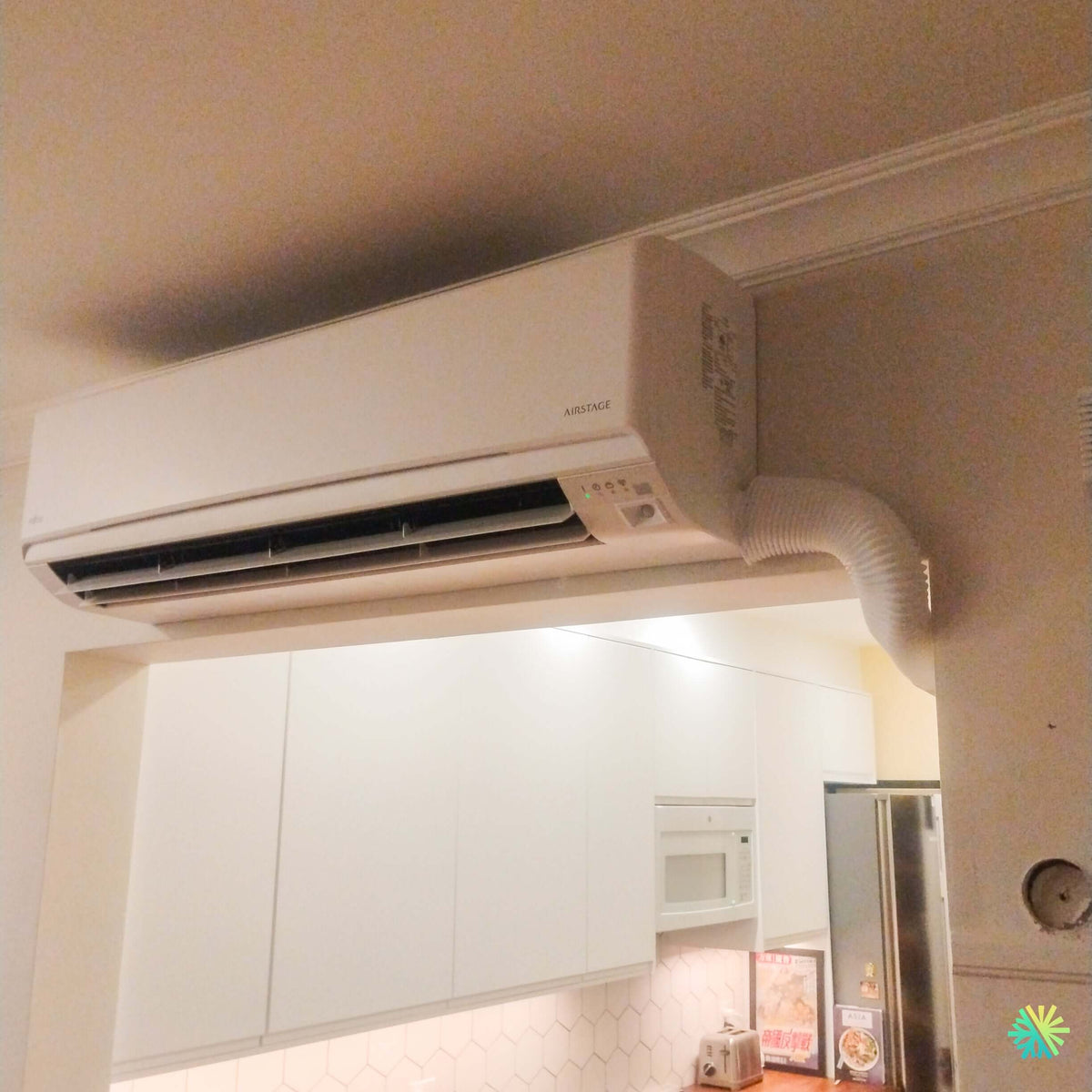

La photographie prise pendant nos travaux montre la tête murale installée directement au-dessus d’une grande ouverture donnant sur la cuisine. Derrière celle-ci, on distingue les armoires, le réfrigérateur et l’espace de préparation. L’unité se trouve donc à la jonction de deux zones de vie plutôt que sur un mur isolé au fond d’une pièce.
Pour nous, chez AirGreen, ce positionnement a un intérêt évident : au lieu de projeter tout l’air chauffé ou climatisé vers un petit secteur fermé, nous pouvons profiter d’une ouverture importante dans l’architecture intérieure pour favoriser la circulation de l’air entre les espaces.
Cette installation présente néanmoins une contrainte bien visible : la faible hauteur disponible entre le haut de l’ouverture et le plafond, accentuée par une moulure décorative. L’unité devait être positionnée avec précision afin de respecter l’espace disponible tout en laissant les dégagements nécessaires au fonctionnement et à l’entretien.
La photo montre aussi les raccordements sortant du côté droit de l’unité, protégés durant cette étape du chantier par un conduit blanc flexible. Cela indique que la photographie a été prise pendant ou immédiatement après une phase de raccordement, avant la finition complète de tous les éléments visibles.
Pourquoi installer une thermopompe au-dessus d’une ouverture peut être très efficace
Une unité murale ne chauffe pas une maison par magie simplement parce qu’elle possède suffisamment de BTU. Elle doit pouvoir déplacer l’air vers les endroits où le confort est recherché.
Dans une propriété dont les pièces communiquent par de grandes ouvertures, une tête installée au bon endroit peut profiter de cette configuration.
À Saint-Valentin, le positionnement visible sur cette installation permet à l’unité d’être située au-dessus d’un axe de circulation naturel de la maison. Lorsque le volet inférieur s’ouvre, l’air peut être dirigé vers la zone adjacente sans qu’une cloison immédiatement devant la machine bloque son trajet.
Nous analysons notamment :
- la largeur de l’ouverture;
- la hauteur du plafond;
- les zones occupées;
- l’emplacement des meubles;
- la proximité de la cuisine;
- la direction vers laquelle l’air peut se propager;
- la distance avec les autres pièces;
- la possibilité de faire circuler la chaleur vers des espaces adjacents.
Dans certains projets à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous rencontrons exactement le problème inverse : il existe beaucoup d’espace mural, mais très peu d’emplacements qui permettent une bonne distribution de l’air.
Le meilleur mur n’est donc pas toujours le mur le plus vide.
Une contrainte architecturale évidente : très peu d’espace sous le plafond
La moulure décorative visible dans la partie supérieure de la photo constitue un détail important.
La tête murale est installée relativement haut, mais elle ne doit pas être poussée arbitrairement contre le plafond. L’unité aspire l’air ambiant par sa partie supérieure. L’espace disponible autour de l’appareil influence donc directement la circulation de l’air de retour et l’accessibilité pour l’entretien.
La série ORION XLTH+ utilise une unité intérieure d’environ 35 3/16 po de largeur, 11 5/8 po de hauteur et 11 po de profondeur pour les modèles couverts par la fiche technique fournie.
Avec une hauteur de presque 12 pouces pour la tête elle-même, une zone relativement étroite au-dessus d’une ouverture demande une planification avant le perçage.
Nous devons éviter plusieurs erreurs :
- positionner l’unité tellement haut que le panneau ne puisse plus être ouvert convenablement;
- réduire excessivement l’espace d’admission d’air supérieur;
- entrer en conflit avec les moulures;
- placer la sortie frigorifique dans un endroit impossible à finir proprement;
- compromettre l’accès aux filtres.
Sur cette installation de Saint-Valentin, l’appareil est intégré dans la bande murale disponible sans empiéter sur l’ouverture vers la cuisine.
Le raccordement latéral visible raconte une partie importante du chantier
À droite de la tête, la photographie montre clairement un passage blanc courbé entre l’appareil et le mur.
Ce type de détail nous rappelle qu’une installation murale ne consiste jamais uniquement à suspendre une unité sur une plaque.
Derrière ou à proximité de la tête doivent passer plusieurs éléments essentiels :
- les conduites frigorifiques en cuivre;
- le câblage nécessaire au fonctionnement;
- le drain de condensat;
- l’isolation des conduites;
- les éléments de communication entre les unités intérieure et extérieure.
Le parcours dépend énormément de la configuration de la propriété.
Dans une construction où nous pouvons effectuer une sortie directement derrière l’unité, le résultat final peut être presque entièrement dissimulé. Dans d’autres cas, la structure, l’emplacement des pièces ou la trajectoire vers le condenseur extérieur impose une sortie latérale.
Notre priorité reste alors de conserver un parcours fonctionnel, protégé et accessible, puis de réaliser une finition adaptée au bâtiment.
Une série FUJITSU réellement pensée pour le climat froid
Le choix de la FUJITSU AIRSTAGE ORION XLTH+ est particulièrement pertinent lorsqu’un propriétaire veut utiliser sa thermopompe comme véritable appareil de chauffage, et pas uniquement comme climatiseur réversible pour l’automne et le printemps.
Selon la documentation FUJITSU fournie, cette série est conçue pour fonctionner en chauffage jusqu’à -30 °C (-22 °F). L’unité extérieure comporte également un chauffe-plateau de base conçu pour les climats extrêmement froids et utilise un compresseur à technologie Inverter.
À Saint-Valentin, comme dans plusieurs municipalités de Montérégie, le fonctionnement hivernal est un critère déterminant.
La question n’est pas seulement de savoir si une thermopompe « fonctionne au froid ». Nous cherchons plutôt à comprendre :
- quelle capacité elle peut maintenir à basse température;
- jusqu’à quelle température le fabricant prévoit son fonctionnement;
- comment le dégivrage est géré;
- quelle est sa plage de modulation;
- quelle capacité correspond réellement aux besoins de la propriété.
Une gamme disponible en plusieurs capacités
La fiche technique de l’ORION XLTH+ présente trois configurations :
- 09KTAP1 : 9 000 BTU/h de climatisation nominale;
- 12KTAP1 : 12 000 BTU/h;
- 15KTAP1 : 14 500 BTU/h.
Le chauffage nominal est respectivement de 12 000 BTU/h, 15 300 BTU/h et 17 400 BTU/h.
Puisque la photographie de ce chantier ne permet pas de confirmer avec certitude laquelle de ces trois capacités a été installée, nous ne l’attribuons pas arbitrairement à un modèle précis.
Cette distinction est importante. Lorsque nous parlons de performance CVAC, nous préférons utiliser les données correspondant exactement au jumelage installé plutôt que de présenter les chiffres les plus favorables de toute une gamme.
Une capacité de chauffage qui demeure élevée lorsque la température chute
L’un des éléments les plus intéressants de la fiche FUJITSU se trouve dans les données à basse température.
À -30 °C, le fabricant indique une capacité de chauffage maximale équivalant encore à :
- 113 % de la capacité nominale pour le 09KTAP1;
- 103 % pour le 12KTAP1;
- 101 % pour le 15KTAP1.
À -26 °C, ces valeurs atteignent respectivement 147 %, 128 % et 116 %.
Cela ne signifie pas qu’une petite unité peut automatiquement chauffer une grande résidence. La charge thermique du bâtiment reste déterminante.
Cela signifie plutôt que la conception de la série vise à maintenir une production de chaleur significative dans des conditions qui correspondent beaucoup mieux à nos hivers qu’une simple cote obtenue à température douce.
Pourquoi nous insistons autant sur le dimensionnement
Une thermopompe de 15 000 BTU n’est pas automatiquement préférable à une unité de 12 000 BTU.
Nous rencontrons encore régulièrement l’idée selon laquelle il vaut mieux installer « un peu plus gros pour être certain ».
En CVAC, ce raisonnement peut être contre-productif.
Une machine correctement dimensionnée peut mieux profiter de sa plage de modulation. À l’inverse, une unité trop grande pour l’espace peut atteindre rapidement la température demandée, réduire ses cycles et offrir une gestion de l’humidité moins régulière en climatisation.
Avant de recommander une capacité, nous considérons notamment :
La configuration de la maison
Une grande aire ouverte et quatre petites pièces fermées de même superficie totale ne se comportent pas de la même manière.
Le niveau d’isolation
Une maison plus ancienne ayant des pertes importantes peut demander beaucoup plus de chauffage qu’une propriété récente de superficie semblable.
Le vitrage
Les grandes fenêtres et portes-patio influencent fortement les charges de chauffage et de climatisation.
La position de la tête
Cette installation de Saint-Valentin en est un bon exemple : une unité située stratégiquement au-dessus d’une ouverture peut profiter d’une meilleure circulation naturelle entre les zones.
Du silence au R-32 : les caractéristiques techniques qui complètent cette installation à Saint-Valentin
Une unité intérieure pouvant descendre jusqu’à 23 dB(A)
Le niveau sonore est particulièrement important dans une installation comme celle-ci, puisque la thermopompe est intégrée à une zone de vie.
Selon la fiche technique, les modèles 09KTAP1 et 12KTAP1 peuvent descendre jusqu’à 23 dB(A) en mode calme, alors que le 15KTAP1 atteint 26 dB(A) dans ce même mode.
L’appareil dispose de plusieurs vitesses :
- élevée;
- moyenne-élevée;
- moyenne;
- moyenne-basse;
- basse;
- calme;
- automatique.
Cette flexibilité permet au système d’adapter le déplacement de l’air aux besoins plutôt que de fonctionner constamment avec un débit maximal.
L’Inverter contribue à maintenir une température plus régulière
Le compresseur Inverter adapte sa capacité selon la demande.
Une fois la température intérieure proche du point de consigne, le système peut ralentir au lieu de fonctionner continuellement selon des cycles marche-arrêt complets.
Pour les occupants, l’intérêt est surtout perceptible dans la stabilité du confort.
Lorsqu’une machine est correctement choisie pour la propriété, elle peut fonctionner durant de longues périodes à capacité réduite, ce qui favorise :
- une température plus uniforme;
- un fonctionnement sonore plus discret;
- moins de fluctuations importantes;
- une consommation mieux adaptée à la demande instantanée.
Une efficacité énergétique élevée sur toute la gamme
La fiche technique indique des valeurs de TRÉS2 de :
- 33,5 pour le 09KTAP1;
- 31,5 pour le 12KTAP1;
- 28,7 pour le 15KTAP1.
Les configurations présentées sont également identifiées comme ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient.
Ces valeurs sont particulièrement intéressantes pour un propriétaire qui compare plusieurs thermopompes murales au Québec, mais elles doivent être replacées dans le contexte de la maison.
L’efficacité inscrite sur une fiche ne compense pas un mauvais emplacement ou une installation inadéquate.
Le réfrigérant R-32 : un élément central de cette nouvelle génération
L’ORION XLTH+ fonctionne au R-32.
La documentation FUJITSU présente un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A, correspondant à une réduction indiquée de 68 %.
Pour nous, ce changement de réfrigérant implique également d’utiliser des méthodes de travail et des pratiques adaptées aux appareils concernés.
Le circuit frigorifique demeure l’un des éléments les plus sensibles d’une installation.
Un mauvais raccord, une préparation déficiente du cuivre ou une mise en service bâclée peut compromettre une excellente machine.
1/4 po liquide et 3/8 po gaz : les diamètres à connaître
Pour les trois capacités documentées, FUJITSU spécifie des conduites frigorifiques de :
- 1/4 po côté liquide;
- 3/8 po côté gaz.
La longueur minimale de tuyauterie indiquée est de 10 pieds, la longueur maximale de 66 pieds, avec une différence verticale maximale de 49 pieds.
Ce détail devient crucial lorsque nous remplaçons une ancienne thermopompe.
Il est tentant de conserver automatiquement le cuivre existant parce qu’il est déjà dissimulé dans les murs. Mais nous devons d’abord vérifier sa dimension et son état.
Le prix d’une finition plus simple ne justifie jamais l’utilisation d’une conduite incompatible avec les exigences du fabricant.
Un système qui contribue aussi au contrôle de l’humidité
Une thermopompe murale ne fait pas que réduire la température en été.
En climatisation, l’évaporateur retire également de l’humidité de l’air.
La fiche indique une capacité d’élimination de l’humidité allant de 1,7 L/h à 2,4 L/h selon la capacité.
Dans une aire comprenant une cuisine et des zones adjacentes, cette fonction peut jouer un rôle appréciable durant les journées estivales humides.
Cela ramène cependant à un autre élément fondamental : le drainage du condensat.
Toute cette eau doit être évacuée correctement. Nous accordons donc une attention particulière :
- à la pente;
- à la trajectoire du drain;
- aux raccords;
- à la possibilité d’obstruction;
- à la finition du passage vers l’extérieur.
Wi-Fi intégré et contrôle à distance
La série ORION XLTH+ offre également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle par l’application AIRSTAGE.
La documentation mentionne par ailleurs plusieurs contrôleurs et interfaces optionnels ainsi que des possibilités de communication BACnet et Modbus avec les accessoires correspondants.
Dans un projet résidentiel comme celui de Saint-Valentin, l’avantage principal reste généralement le contrôle quotidien à distance : ajuster une consigne, vérifier le fonctionnement ou préparer la température de la maison avant son retour.
Les filtres lavables et l’entretien de l’unité intérieure
La fiche indique également que l’unité utilise des filtres à air lavables.
Ce détail explique pourquoi nous accordons tant d’importance à l’accessibilité de la tête murale.
Le propriétaire doit pouvoir ouvrir le panneau et retirer ses filtres sans transformer chaque entretien en opération complexe.
À plus long terme, un entretien CVAC plus approfondi peut également nécessiter l’accès :
- au serpentin;
- au ventilateur;
- au bac de condensat;
- au drain;
- aux composants électriques.
Une installation coincée entre un plafond et une moulure peut devenir très difficile à entretenir. D’où l’importance de mesurer avant de fixer.
Subventions : vérifier le jumelage, pas seulement le nom FUJITSU
La présence des classifications ENERGY STAR rend cette série intéressante lorsqu’un propriétaire étudie les aides financières applicables à une thermopompe efficace au Québec.
Toutefois, nous évitons de promettre un montant uniquement parce que le nom ORION XLTH+ apparaît sur l’équipement.
La fiche technique présente notamment les jumelages :
- ASUH09KTAS / AOUH09KTAP1;
- ASUH12KTAS / AOUH12KTAP1;
- ASUH15KTAS / AOUH15KTAP1.
Le numéro exact du système et les conditions du programme doivent être vérifiés avant de calculer l’aide financière applicable.
Ce que les propriétaires peuvent retenir de cette installation
Cette installation de thermopompe FUJITSU à Saint-Valentin fournit plusieurs leçons très concrètes.
L’emplacement est aussi important que les BTU. Une bonne circulation de l’air peut transformer l’utilisation réelle d’un système mural.
Les contraintes architecturales doivent être étudiées avant le perçage. Ici, l’ouverture de la cuisine, le plafond et les moulures laissaient une zone de montage bien définie.
La tuyauterie doit suivre les exigences du fabricant. Pour cette gamme, nous retrouvons du 1/4 po et du 3/8 po.
Le chauffage à basse température doit être analysé sérieusement au Québec. L’ORION XLTH+ est spécifiée pour fonctionner jusqu’à -30 °C.
L’entretien futur doit être prévu dès l’installation. Filtres, panneau avant et composants doivent rester accessibles.
Une réalisation AirGreen où l’architecture a guidé la stratégie CVAC
Ce projet de Saint-Valentin montre bien notre façon de travailler chez AirGreen.
Nous ne cherchons pas simplement l’endroit où une thermopompe peut physiquement entrer. Nous cherchons l’emplacement où elle peut réellement servir la maison.
Installer la tête FUJITSU au-dessus de cette grande ouverture permet de profiter de la circulation entre les espaces tout en conservant les murs de la cuisine disponibles pour les armoires et les équipements. Cela demande en contrepartie des mesures précises, une bonne gestion du parcours frigorifique et une attention particulière aux dégagements autour de l’appareil.
C’est exactement le genre de décision que nous prenons quotidiennement dans nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie.
La qualité d’une installation CVAC ne réside pas dans un seul détail spectaculaire. Elle se construit avec plusieurs décisions cohérentes : une capacité adaptée, un appareil performant, un emplacement réfléchi, des conduites conformes, un drainage fiable, une mise en service rigoureuse et une installation qui restera accessible plusieurs années plus tard.
Dans cette réalisation à Saint-Valentin, la FUJITSU AIRSTAGE ORION XLTH+ trouve sa place précisément là où son débit d’air peut être utile, tout en apportant les caractéristiques recherchées pour notre climat : chauffage jusqu’à -30 °C, technologie Inverter, réfrigérant R-32, faibles niveaux sonores et rendement énergétique élevé.
