Une installation en hauteur pensée pour mieux distribuer le confort dans l’espace de vie
Cette installation d’une thermopompe murale MIDEA MIDEA28 à Saint-Zotique illustre parfaitement une réalité que nous rencontrons souvent chez AirGreen : le choix du bon appareil n’est qu’une partie du travail. Son emplacement, la direction du soufflage, les contraintes architecturales et la circulation naturelle de l’air dans la maison jouent un rôle tout aussi important dans le résultat final.

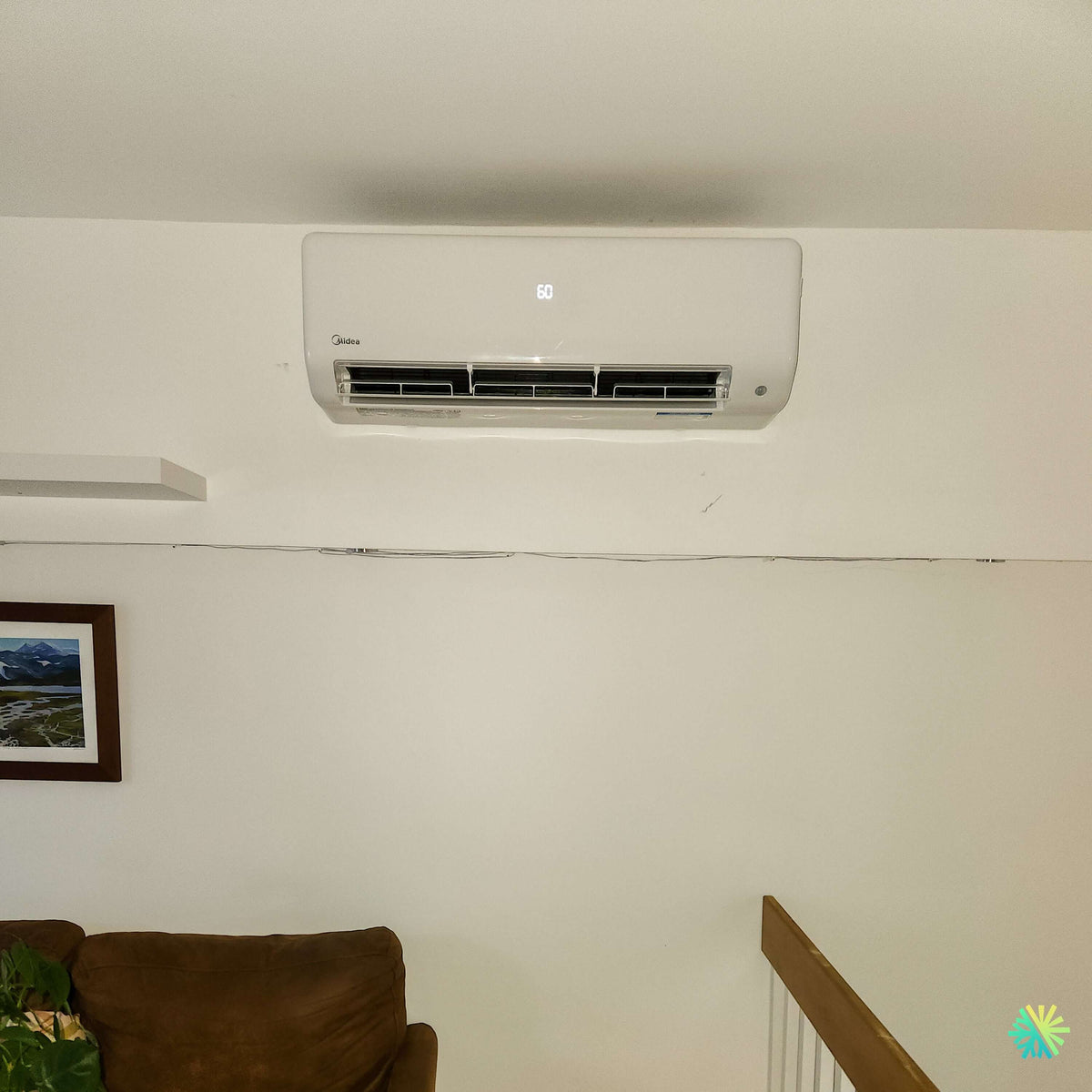

Sur la photo de cette installation, l’unité intérieure Midea est placée très haut sur un grand mur dégagé, près du plafond. L’appareil domine une zone de séjour où l’on distingue un canapé, une plante, une œuvre encadrée ainsi qu’un garde-corps d’escalier. Cette configuration suggère un espace ouvert dans lequel la thermopompe doit non seulement traiter la zone située directement devant elle, mais aussi favoriser une circulation efficace de l’air vers les espaces adjacents.
L’unité est en fonctionnement au moment de la prise de vue : son affichage numérique indique 60, et les volets de soufflage sont ouverts. Ce détail permet de voir l’installation telle qu’elle est réellement utilisée et non simplement une unité fixée au mur avant sa mise en service.
Chez AirGreen, nous accordons beaucoup d’importance à cette dernière étape. Une installation CVAC n’est pas terminée lorsque l’appareil est simplement accroché au mur. Elle l’est lorsque les raccordements sont vérifiés, que le drainage fonctionne, que la communication entre les unités intérieure et extérieure est correcte et que le système répond aux commandes comme prévu.
Pourquoi installer une thermopompe aussi haut sur le mur?
Le positionnement élevé d’une thermopompe murale permet généralement de profiter d’une meilleure portée du débit d’air.
Dans cette maison de Saint-Zotique, le mur disponible offrait une zone intéressante au-dessus de l’espace de vie. En installant l’unité près du plafond, nous pouvons envoyer l’air plus loin dans la pièce plutôt que de créer une zone de chauffage ou de climatisation concentrée uniquement autour de l’appareil.
Il faut cependant trouver le bon équilibre.
Une thermopompe ne doit pas être collée arbitrairement au plafond. Son entrée d’air doit conserver les dégagements nécessaires et le panneau supérieur doit demeurer accessible pour l’entretien CVAC, notamment le nettoyage des filtres.
Avant de déterminer le point de fixation, nous considérons donc :
- la hauteur totale du mur;
- la proximité du plafond;
- la direction principale du soufflage;
- la disposition du mobilier;
- la présence d’un escalier ou d’une ouverture vers un autre niveau;
- les dimensions de l’unité intérieure;
- le parcours des conduites frigorifiques;
- la pente disponible pour le drain;
- l’accès futur aux filtres et aux composantes internes.
Quelques pouces de différence au moment de l’installation peuvent avoir un impact important sur l’accessibilité et la distribution de l’air.
L’escalier visible dans la pièce change la façon dont l’air se déplace
Le garde-corps visible sur la droite de la photo mérite une attention particulière.
Dans une maison comportant une ouverture vers un autre niveau, l’air ne se comporte pas comme dans une pièce complètement fermée. En chauffage, l’air chaud tend naturellement à monter. En climatisation, l’air plus frais tend à descendre et à se répartir différemment.
Nous devons donc réfléchir à la thermopompe comme à une partie de l’ensemble du volume intérieur et non seulement comme à un appareil destiné au mur devant lequel elle est installée.
Selon la configuration du bâtiment, un emplacement près d’une aire ouverte peut permettre à une partie du confort de se propager vers des zones adjacentes. Cela ne remplace toutefois pas un calcul de charge ni une véritable analyse des besoins de chaque pièce.
Pourquoi nous avons choisi la MIDEA28 pour ce type de projet
La MIDEA28 est décrite dans la documentation du fabricant comme une série murale supérieure et une thermopompe extrême, conçue pour fonctionner en chauffage jusqu’à -30 °C. Elle fonctionne au réfrigérant R-454B et porte la désignation Cold Climate V6.1.
Pour une propriété à Saint-Zotique, cette capacité à travailler à très basse température représente un élément essentiel.
Une thermopompe installée au Québec ne doit pas seulement offrir une bonne climatisation pendant les journées chaudes. Elle doit également participer efficacement au chauffage lorsque les températures chutent durant l’hiver.
Cinq capacités disponibles dans la gamme MIDEA28
La série MIDEA28 est offerte dans plusieurs capacités, ce qui nous permet d’adapter davantage le choix de l’équipement au bâtiment.
La brochure Midea présente les capacités nominales de climatisation suivantes :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h;
- 24 000 BTU/h;
- 33 000 BTU/h.
Les capacités nominales de chauffage correspondantes sont de 12 000, 12 000, 18 000, 29 000 et 36 000 BTU/h.
La photo ne permet pas de lire la plaque signalétique du système installé à Saint-Zotique. Nous ne lui attribuons donc pas une capacité arbitraire.
Cette précision est importante. Deux unités appartenant à la même gamme peuvent avoir des performances, des dimensions et des exigences d’installation sensiblement différentes.
Les numéros AHRI de la MIDEA28
Les combinaisons MIDEA28 indiquées par le fabricant possèdent les références AHRI suivantes :
- 9 000 BTU : 215471380;
- 12 000 BTU : 215471381;
- 18 000 BTU : 215471382;
- 24 000 BTU : 215471383;
- 33 000 BTU : 215471384.
Ces numéros sont particulièrement importants lorsqu’un propriétaire souhaite vérifier l’admissibilité de sa thermopompe à une aide financière.
Nous recommandons toujours de vérifier la combinaison exacte d’unité intérieure et d’unité extérieure, plutôt que de se fier uniquement au nom commercial MIDEA28.
Jusqu’à 27,4 SEER2 selon la capacité
La performance saisonnière varie également selon la combinaison.
Midea indique les cotes SEER2 suivantes :
- 27,4 SEER2 pour le 9 000 BTU;
- 25,4 SEER2 pour le 12 000 BTU;
- 21,4 SEER2 pour le 18 000 BTU;
- 21,0 SEER2 pour le 24 000 BTU;
- 19,5 SEER2 pour le 33 000 BTU.
Les valeurs HSPF2 IV indiquées sont respectivement de 12,5, 10,5, 11,0, 13,5 et 10,5.
C’est pourquoi nous évitons d’annoncer « jusqu’à 27,4 SEER2 » comme si toutes les MIDEA28 possédaient exactement cette efficacité.
Dans une soumission sérieuse, le rendement devrait toujours être associé au modèle réellement proposé.
Ce que cette MIDEA28 apporte concrètement à une maison de Saint-Zotique
Chauffage jusqu’à -30 °C
Les cinq capacités MIDEA28 de la brochure présentent une plage de fonctionnement en chauffage allant jusqu’à -30 °C. En climatisation, la plage annoncée s’étend également de -30 °C jusqu’à 50 °C.
Cette caractéristique permet d’utiliser la thermopompe pendant une partie très importante de la saison de chauffage.
Il reste toutefois essentiel de bien dimensionner l’appareil.
Le fait qu’une thermopompe puisse fonctionner à -30 °C ne signifie pas automatiquement que n’importe quelle capacité pourra répondre à tous les besoins d’une maison lors d’une température aussi basse.
Ce que la MIDEA28 produit à -15 °C
La fiche technique fournit également des capacités nominales de chauffage à -15 °C, un point de comparaison particulièrement utile pour le climat québécois.
Selon Midea :
- 9 000 BTU : 11 500 BTU/h à -15 °C;
- 12 000 BTU : 11 500 BTU/h;
- 18 000 BTU : 18 000 BTU/h;
- 24 000 BTU : 24 200 BTU/h;
- 33 000 BTU : 35 000 BTU/h.
Ces données nous donnent une meilleure idée de la capacité réelle du système lorsque l’hiver est déjà bien installé.
Technologie à vitesse variable : éviter le simple marche-arrêt
La gamme Midea utilise une technologie à vitesse variable qui permet au compresseur d’adapter son fonctionnement selon les besoins thermiques.
Le fabricant explique que cette technologie permet au compresseur de continuer à fonctionner à un régime adapté plutôt que d’alterner constamment entre marche et arrêt, contribuant ainsi à limiter les fluctuations de température.
Dans une aire ouverte comme celle visible sur la photo de Saint-Zotique, ce type de modulation est particulièrement intéressant.
Une fois la température souhaitée atteinte, l’objectif n’est pas nécessairement d’arrêter brutalement le système. L’appareil peut réduire sa production et travailler de façon plus progressive pour maintenir le confort.
Jusqu’à 100 niveaux de ventilation
Midea indique que ses unités murales disposent de 100 niveaux de réglage du débit d’air. Le système peut également être contrôlé à distance avec l’application SmartHome et le Wi-Fi lorsque ces fonctions sont disponibles dans la configuration utilisée.
Cette capacité de réglage est très pertinente dans le contexte photographié.
Une thermopompe placée en hauteur doit pouvoir envoyer l’air suffisamment loin lorsqu’une correction rapide de température est nécessaire, puis réduire son débit lorsque la pièce est stabilisée.
Une large plage de niveaux sonores selon la capacité
Les niveaux sonores intérieurs varient en fonction de la capacité.
Pour les versions de 9 000 et 12 000 BTU, la documentation indique une valeur aussi basse que 19,5 dB(A) en mode silencieux.
Le modèle de 18 000 BTU est lui aussi donné jusqu’à 19,5 dB(A) dans cette condition. Le 24 000 BTU peut descendre jusqu’à 16 dB(A), tandis que le modèle de 33 000 BTU possède naturellement un débit d’air plus important et affiche un niveau minimal plus élevé.
Dans un salon ou une aire de détente, la réduction du bruit peut être aussi importante pour le confort que la température elle-même.
Les dimensions de l’unité doivent être vérifiées avant le perçage
La MIDEA28 existe en plusieurs formats intérieurs.
Les modèles de 9 000 et 12 000 BTU mesurent environ 31,30 po de largeur × 8,86 po de profondeur × 11,61 po de hauteur.
Le 18 000 BTU mesure environ 37,99 po × 9,41 po × 12,56 po.
Les modèles de 24 000 et 33 000 BTU atteignent environ 44,88 po de largeur × 10,83 po de profondeur × 14,57 po de hauteur.
Sur la photo de Saint-Zotique, l’unité se trouve relativement près du plafond. La hauteur et la largeur du modèle sont donc des éléments que nous devons déterminer avant de positionner la plaque de montage.
Une différence de trois pouces sur une fiche technique peut devenir déterminante sur un mur réel.
Les conduites frigorifiques changent selon la capacité
Les dimensions des conduites nécessaires à la MIDEA28 sont :
- 9 000 BTU : 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 1/4 po et 1/2 po;
- 24 000 BTU : 3/8 po et 5/8 po;
- 33 000 BTU : 3/8 po et 3/4 po.
Cette variation est particulièrement importante lors du remplacement d’un ancien climatiseur ou d’une ancienne thermopompe.
Nous ne réutilisons pas automatiquement du cuivre existant simplement parce qu’il se trouve déjà dans le mur. Nous vérifions toujours ses diamètres et sa compatibilité avec le nouveau système.
Des longueurs de conduites allant jusqu’à 164 pi
Midea indique également des longueurs maximales différentes selon la capacité :
- 82 pi pour les modèles de 9 000 et 12 000 BTU;
- 98,4 pi pour le 18 000 BTU;
- 164 pi pour les modèles de 24 000 et 33 000 BTU.
Cette souplesse peut être très pratique lorsque l’unité extérieure doit être positionnée loin de l’unité intérieure pour respecter les contraintes architecturales ou municipales.
R-454B : une nouvelle génération de système mural
La MIDEA28 fonctionne au réfrigérant R-454B, classé A2L.
La brochure mentionne également un capteur de détection de fuite de réfrigérant A2L pour les séries concernées, ainsi qu’un double contrôle de la température et de l’humidité.
Cela signifie que l’installation doit être réalisée selon les procédures adaptées à cet équipement : raccordements frigorifiques appropriés, préparation correcte du circuit, vérification de l’étanchéité et mise en service conforme.
Les exigences électriques changent selon la capacité
Tous les modèles MIDEA28 présentés fonctionnent sur une alimentation 208/230 V, monophasée, 60 Hz.
L’ampacité minimale de l’unité extérieure varie toutefois fortement :
- 9 000 BTU : 15 A;
- 12 000 BTU : 15 A;
- 18 000 BTU : 19 A;
- 24 000 BTU : 24,9 A;
- 33 000 BTU : 34 A.
La protection maximale correspondante est de 15, 15, 20, 25 et 35 A.
Il faut donc vérifier le panneau et le circuit électrique avant de confirmer une capacité.
Des fonctions utiles dans la vie quotidienne
La MIDEA28 partage avec les séries MIDEA35 et MIDEA25 plusieurs fonctions de confort :
- mode ÉCO;
- fonction Turbo;
- mode nuit;
- minuterie;
- verrouillage enfant;
- fonction « Follow Me »;
- nettoyage automatique;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale;
- oscillation verticale;
- commande Wi-Fi;
- contrôle progressif de la vitesse du ventilateur;
- capteur intelligent;
- contrôle de l’humidité.
La fonction Follow Me peut être particulièrement intéressante lorsque l’unité est installée très haut.
Le capteur de la télécommande permet au système d’utiliser une température mesurée plus près de l’endroit où se trouvent les occupants plutôt que de dépendre uniquement de la température autour de l’unité murale.
Une unité conçue pour faciliter le nettoyage
La brochure indique également que la roue de ventilation peut être retirée afin de faciliter un nettoyage en profondeur de l’unité intérieure.
Pour nous, cette caractéristique est importante.
Une thermopompe utilisée toute l’année fait circuler un volume considérable d’air. Le nettoyage périodique des filtres et, au besoin, un entretien CVAC approfondi permettent de limiter l’accumulation de poussière sur l’évaporateur et la turbine.
L’installation visible à Saint-Zotique : simplicité apparente, nombreuses décisions derrière le mur
Une fois terminée, cette installation paraît très simple : une unité Midea blanche, installée proprement en hauteur sur un mur blanc.
C’est justement l’objectif.
Le propriétaire ne devrait pas avoir à regarder quotidiennement les considérations techniques qui ont permis d’arriver à ce résultat.
De notre côté, nous devons toutefois penser au :
dimensionnement, au positionnement, à la direction du soufflage, au drainage, aux diamètres de cuivre, au câblage, au parcours frigorifique, aux dégagements, à l’accès pour l’entretien et à la mise en service.
La présence de l’escalier et l’ouverture de l’espace rendent également la circulation de l’air particulièrement importante dans ce projet.
Les erreurs que nous voulons éviter lors d’une installation similaire
Installer l’unité uniquement là où elle est la plus facile à percer
Le meilleur emplacement technique n’est pas toujours le plus rapide à installer.
Choisir une capacité trop élevée « pour être certain »
Une thermopompe à vitesse variable fonctionne mieux lorsqu’elle est correctement dimensionnée pour les besoins du bâtiment.
Négliger le dégagement au-dessus de l’appareil
Une unité installée trop près du plafond peut devenir difficile à entretenir ou limiter l’entrée d’air.
Réutiliser des conduites sans les mesurer
Les MIDEA28 utilisent plusieurs diamètres différents selon leur capacité.
Oublier l’impact de l’escalier et des espaces ouverts
La chaleur et l’air climatisé peuvent migrer d’un niveau à l’autre. L’emplacement de l’unité doit donc être étudié dans le contexte global de la maison.
Promettre une subvention sans vérifier l’AHRI
L’aide financière éventuelle doit toujours être associée à la combinaison exacte installée et aux règles du programme applicables au moment du projet.
Pourquoi cette installation de MIDEA28 à Saint-Zotique représente bien notre approche
Nous cherchons toujours à obtenir un résultat qui semble simple une fois terminé.
Dans cette installation de thermopompe murale MIDEA MIDEA28 à Saint-Zotique, l’unité intérieure est intégrée très haut dans l’espace de vie, avec une position qui favorise une diffusion de l’air vers la pièce ouverte tout en conservant la surface murale utile.
La MIDEA28 ajoute des caractéristiques particulièrement adaptées à cette utilisation : chauffage jusqu’à -30 °C, plusieurs capacités disponibles, technologie à vitesse variable, jusqu’à 27,4 SEER2, contrôle précis du ventilateur, R-454B et fonctionnement silencieux.
Chez AirGreen, nous appliquons la même rigueur à chacune de nos installations CVAC à Saint-Zotique et partout dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Le modèle compte. Les BTU comptent. Les cotes d’efficacité comptent.
Mais c’est la façon dont toutes ces caractéristiques sont adaptées à la maison réelle du client qui détermine la qualité de l’installation.
