À L’Île-Perrot, une installation sur toiture qui exige autant de précision pour le support que pour la thermopompe elle-même
Cette installation d’une thermopompe murale MIDEA MIDEA35 à L’Île-Perrot présente une configuration très différente d’une installation conventionnelle au niveau du sol. Ici, l’unité extérieure a été placée directement sur un toit plat, dans un environnement où nous devions tenir compte de la surface de toiture, de l’accès au système, de la stabilité mécanique, des raccordements frigorifiques et électriques ainsi que des conditions hivernales propres au Québec.

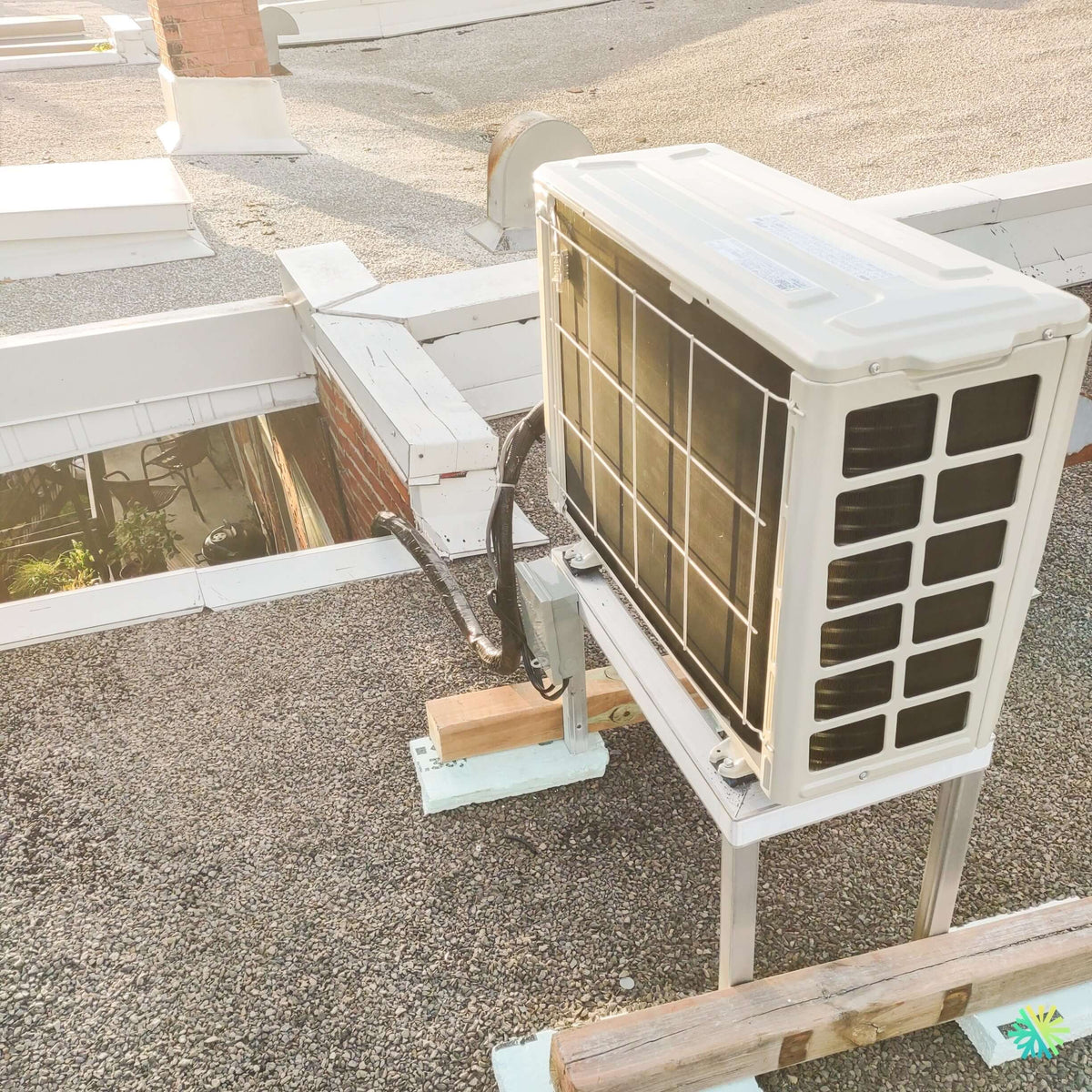

La photographie du chantier montre clairement la situation. L’unité extérieure Midea est installée sur une structure métallique surélevée, elle-même supportée au-dessus de la toiture. Des pièces de bois et des surfaces de répartition apparaissent sous certaines parties de la structure, tandis que le sectionneur électrique est installé à proximité immédiate de l’unité. Les conduites frigorifiques arrivent depuis le bâtiment et rejoignent le côté de l’appareil avec un parcours relativement court.
Cette configuration est particulièrement intéressante pour une propriété de L’Île-Perrot, où l’espace disponible au niveau du terrain, la configuration architecturale ou la localisation de l’unité intérieure peuvent rendre une installation sur toiture préférable.
Mais une installation sur toit ne doit jamais être considérée comme une simple transposition d’une installation au sol. La toiture devient elle-même une partie du projet CVAC.
Nous devons réfléchir à la façon dont l’unité sera supportée, aux vibrations, à la circulation d’air autour de l’échangeur, aux accumulations de neige, au drainage du dégivrage et à la possibilité pour un technicien d’effectuer plus tard un entretien CVAC ou un diagnostic.
Pourquoi surélever la MIDEA35 sur un toit plat?
Sur la photo, la thermopompe ne repose pas directement sur le gravier de toiture. Elle est placée sur un support métallique qui crée un dégagement substantiel sous l’unité.
Ce détail est particulièrement important pour une thermopompe utilisée en chauffage.
En hiver, l’échangeur extérieur peut accumuler du givre. L’appareil doit alors lancer un cycle de dégivrage afin de faire fondre cette accumulation. L’eau issue de ce dégivrage doit pouvoir quitter correctement la zone située sous l’unité.
Si une thermopompe était installée trop près de la toiture, plusieurs problèmes pourraient apparaître :
- accumulation de glace sous l’appareil;
- réduction du dégagement sous le châssis;
- difficulté d’entretien;
- contact prolongé avec la neige;
- obstruction progressive de certaines zones autour de l’unité.
La MIDEA35 est précisément conçue pour fonctionner en chauffage jusqu’à -30 °C, selon la documentation Midea. Cette capacité implique que l’installation extérieure doit elle aussi être pensée pour des conditions hivernales rigoureuses.
À L’Île-Perrot, nous ne planifions donc pas une installation uniquement pour les journées chaudes de juillet. Nous réfléchissons à ce qui se produira sur ce toit en janvier, lorsqu’il y aura de la neige, du gel et des cycles de dégivrage répétés.
Une structure métallique qui garde l’unité accessible
L’autre avantage évident du support est l’accessibilité.
La photographie montre que l’unité se trouve à une hauteur qui permet de dégager sa partie inférieure tout en maintenant les zones de service accessibles. Les raccordements frigorifiques, les connexions et le sectionneur peuvent être atteints sans que la thermopompe soit enfermée dans une niche ou collée directement contre un élément architectural.
Pour nous, cette accessibilité fait partie de la qualité d’une installation de thermopompe murale.
Une installation peut fonctionner parfaitement le jour de sa mise en service et devenir très compliquée quelques années plus tard si le technicien ne peut plus atteindre les valves, le panneau électrique ou l’échangeur.
Sur un toit plat, cette question prend encore plus d’importance : chaque déplacement et chaque intervention sont déjà plus exigeants qu’au niveau du sol.
Le poids doit être distribué sans traiter la toiture comme une simple dalle
Sur la photographie, nous pouvons voir que le support ne semble pas reposer directement en un seul point sur le revêtement de toiture. Des éléments de répartition sont présents sous la structure.
Sans prétendre déterminer à partir d’une photo la composition exacte de la toiture ou la capacité structurale du bâtiment, ce chantier rappelle un principe important : un toit plat n’est pas un terrain extérieur ordinaire.
Nous devons éviter une concentration inutile des charges et protéger la surface contre les mouvements du support.
Selon la capacité de la MIDEA35, l’unité extérieure possède également un poids différent. Midea indique environ 99,65 lb pour les versions 9 000 et 12 000 BTU et environ 130,29 lb pour la version 18 000 BTU.
Le poids de la thermopompe n’est évidemment qu’une partie de l’ensemble. Il faut aussi considérer le support et les conditions réelles du bâtiment.
Une installation compacte qui exploite intelligemment la toiture
La MIDEA35 utilise une unité extérieure à décharge latérale. Midea présente cette architecture comme compacte et adaptée notamment aux patios, toits, terrasses et balcons.
Ce format est particulièrement pratique sur une toiture.
Une unité extérieure volumineuse à décharge verticale pourrait nécessiter une configuration très différente. Ici, le format rectangulaire permet de positionner l’appareil dans une zone relativement compacte tout en conservant l’échangeur exposé.
La photographie montre d’ailleurs que l’unité est placée à proximité d’un muret et de plusieurs éléments de toiture, mais sans être enfermée entre quatre parois.
Lorsqu’un appareil est installé sur un toit, nous portons une attention particulière aux obstacles environnants. Une thermopompe doit pouvoir aspirer et expulser correctement l’air. Une installation trop proche d’un mur, d’une cheminée ou d’un autre équipement peut créer une recirculation d’air et réduire ses performances.
Des conduites frigorifiques relativement directes
Le parcours des conduites visible sur cette installation est également intéressant.
Les conduites isolées arrivent du bâtiment et rejoignent l’unité extérieure sans parcourir inutilement toute la toiture. Cette approche permet de garder l’installation plus ordonnée et de réduire les sections exposées.
La série MIDEA35 n’utilise toutefois pas les mêmes dimensions de conduites pour toutes ses capacités.
La documentation Midea précise :
- 9 000 BTU : conduites liquide/gaz de 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 3/8 po et 5/8 po.
Nous devons donc confirmer le modèle exact avant de préparer ou de réutiliser une ligne frigorifique.
Des longueurs maximales différentes selon la capacité
La flexibilité de la série devient particulièrement utile lorsque l’unité extérieure se trouve sur un toit.
Midea indique une longueur maximale de conduites de 82 pi pour les MIDEA35 de 9 000 et 12 000 BTU, et de 164 pi pour la version 18 000 BTU. Les différences de hauteur maximales publiées sont respectivement de 49,2 pi, 49,2 pi et 82 pi.
Ces possibilités donnent davantage de liberté lorsqu’une unité intérieure se trouve à un niveau inférieur.
Cela ne signifie toutefois pas que nous cherchons à utiliser la longueur maximale. Un parcours court, logique et bien protégé reste généralement préférable lorsqu’il est compatible avec la configuration du bâtiment.
Pourquoi la MIDEA35 correspond bien aux besoins d’une résidence de L’Île-Perrot
Une gamme de 9 000, 12 000 et 18 000 BTU
Le nom MIDEA35 correspond à une série et non à un seul appareil.
Midea présente trois combinaisons principales :
- MSESU-H09B-2A + MO1SS-H09B-2A : 9 000 BTU, AHRI 215471386;
- MSESU-H12B-2A + MO1SS-H12B-2A : 12 000 BTU, AHRI 215471387;
- MSESU-H18B-2A + MO1SS-H18B-2A : 18 000 BTU, AHRI 215471388.
La photo de l’installation sur toiture ne permet pas de lire suffisamment clairement la plaque signalétique pour confirmer sans ambiguïté laquelle de ces capacités a été installée à L’Île-Perrot.
Nous préférons donc ne pas attribuer une capacité à ce projet uniquement en nous fiant aux dimensions apparentes de l’unité.
Cette prudence est importante lorsqu’un propriétaire compare plusieurs soumissions : deux appareils appartenant à la série MIDEA35 peuvent être très différents en matière de capacité, d’alimentation électrique, de diamètre de conduites et de performance énergétique.
Jusqu’à 33,3 SEER2 selon le modèle choisi
La MIDEA35 offre des niveaux d’efficacité élevés, mais ils varient selon la capacité.
La documentation Midea indique :
- 33,3 SEER2 pour le 9 000 BTU;
- 29,4 SEER2 pour le 12 000 BTU;
- 25,6 SEER2 pour le 18 000 BTU.
Les valeurs HSPF2 IV publiées sont respectivement de 22,0, 14,5 et 16,2.
Ces données sont importantes pour comparer correctement les thermopompes.
La mention « jusqu’à 33,3 SEER2 » ne doit pas être interprétée comme la performance de toutes les unités portant le nom MIDEA35.
Chez AirGreen, nous associons toujours le rendement au modèle et au numéro AHRI exacts.
Chauffage jusqu’à -30 °C
Pour une installation à L’Île-Perrot, la performance hivernale est évidemment l’un des critères centraux.
Midea indique que la série MIDEA35 peut fonctionner en chauffage jusqu’à -30 °C.
Cette caractéristique permet à une thermopompe murale de jouer un rôle beaucoup plus important dans le chauffage de la résidence qu’un ancien climatiseur réversible conçu principalement pour les températures modérées.
Il reste néanmoins essentiel de distinguer la température minimale de fonctionnement de la puissance de chauffage disponible.
Une thermopompe peut continuer à fonctionner à très basse température tout en voyant sa capacité évoluer selon les conditions extérieures.
La performance à -15 °C donne une information beaucoup plus concrète
La brochure Midea fournit justement des valeurs de chauffage à -15 °C.
À cette température :
- la MIDEA35 9 000 BTU est donnée à 13 500 BTU/h;
- la MIDEA35 12 000 BTU à 13 500 BTU/h;
- la MIDEA35 18 000 BTU à 22 600 BTU/h.
Pour nous, ces chiffres sont particulièrement intéressants lorsque nous évaluons une thermopompe pour une résidence québécoise.
Ils permettent de voir ce que l’appareil peut fournir lorsque la température extérieure devient réellement hivernale.
Une technologie à vitesse variable adaptée aux besoins changeants
La MIDEA35 fonctionne avec une technologie à vitesse variable.
Midea explique que le compresseur peut adapter continuellement son fonctionnement selon l’évolution des besoins en température, ce qui aide à réduire les variations et à maintenir un confort intérieur plus stable.
Cette modulation est importante parce qu’une maison n’a pas toujours besoin de la capacité maximale de sa thermopompe.
Une matinée d’automne, une journée froide de janvier et un après-midi chaud de juillet représentent trois charges complètement différentes.
Une thermopompe modulante peut adapter davantage son fonctionnement à ces situations.
Pourquoi le dimensionnement reste essentiel
Cette capacité de modulation ne rend pas le dimensionnement inutile.
Nous devons toujours choisir la bonne puissance en fonction du bâtiment.
À L’Île-Perrot, nous analysons notamment :
- la superficie chauffée et climatisée;
- l’isolation;
- les fenêtres;
- l’orientation du bâtiment;
- les infiltrations d’air;
- la hauteur des plafonds;
- la distribution des pièces;
- l’emplacement prévu de l’unité intérieure;
- les besoins de chauffage lors des températures froides.
Choisir systématiquement la plus grosse thermopompe disponible n’améliore pas nécessairement le confort.
Une unité correctement dimensionnée peut exploiter sa modulation de façon plus cohérente et fournir un meilleur équilibre entre chauffage, climatisation et déshumidification.
R-454B : la technologie frigorifique de cette MIDEA35
La série utilise le réfrigérant R-454B, classé A2L.
La documentation Midea indique aussi un capteur de détection de fuite de réfrigérant A2L et des fonctions de dispersion adaptées sur les séries concernées.
Cette nouvelle génération d’équipements demande des procédures d’installation et de service appropriées.
Pour le propriétaire, cela signifie qu’il est préférable de choisir une entreprise CVAC déjà familière avec les systèmes modernes fonctionnant au R-454B.
Le sectionneur électrique reste accessible sur le toit
Sur la photographie, nous pouvons également voir le sectionneur électrique installé à proximité de l’unité extérieure.
Cette proximité est importante pour le service et la sécurité lors d’une intervention sur l’équipement.
Les exigences électriques varient selon la MIDEA35 sélectionnée.
Midea indique une alimentation de 208/230 V, monophasée, 60 Hz pour les trois capacités. Les ampacités minimales admissibles sont de 16 A pour les modèles 9 000 et 12 000 BTU et de 24,9 A pour le 18 000 BTU. Les protections maximales publiées sont respectivement de 20 A, 20 A et 25 A.
Avant l’installation, nous devons donc nous assurer que le circuit électrique correspond au modèle exact.
Le toit modifie aussi la manière d’aborder le bruit et les vibrations
Une thermopompe placée directement contre un mur extérieur et une thermopompe installée sur une toiture ne transmettent pas nécessairement les vibrations de la même manière.
Le support mécanique devient donc essentiel.
Les niveaux sonores extérieurs publiés par Midea sont de 57 dB(A) pour les versions 9 000 et 12 000 BTU et de 61,5 dB(A) pour le modèle 18 000 BTU à haut régime.
Cependant, le niveau sonore mesuré dans la documentation et les vibrations ressenties à l’intérieur du bâtiment sont deux choses différentes.
Une structure mal conçue peut transmettre des vibrations au toit. Nous portons donc une attention particulière à la stabilité du support et à son interaction avec la structure du bâtiment.
La neige et le dégivrage ne doivent pas être oubliés
La photographie a été prise dans des conditions sèches et dégagées, mais nous devons imaginer exactement le même toit après une tempête de neige.
C’est l’un des aspects les plus importants d’une installation de thermopompe sur toiture à L’Île-Perrot.
La surélévation permet de maintenir davantage de dégagement entre l’appareil et la surface du toit. Elle offre également plus d’espace pour l’eau provenant des cycles de dégivrage.
Une thermopompe capable de fonctionner jusqu’à -30 °C doit être installée de façon à pouvoir réellement fonctionner pendant ces périodes.
Il ne suffit donc pas de considérer les performances du compresseur : le support extérieur doit être compatible avec le climat pour lequel l’équipement a été conçu.
Les fonctions intérieures qui complètent l’installation
La MIDEA35 offre également plusieurs fonctions intéressantes du côté intérieur.
Le fabricant présente notamment :
- le mode ÉCO;
- le mode nuit;
- le mode silencieux;
- la minuterie;
- le verrouillage enfant;
- la fonction « Follow Me »;
- le chauffage de maintien à 8 °C;
- les oscillations horizontale et verticale;
- le nettoyage automatique;
- le contrôle du ventilateur de 1 % à 100 %;
- plusieurs fonctions de contrôle intelligent.
Midea indique également que le système propose jusqu’à 100 niveaux de réglage du volume d’air et qu’un contrôle via l’application SmartHome et le Wi-Fi est disponible selon la configuration.
Ces fonctions permettent d’adapter beaucoup plus précisément la diffusion d’air au confort recherché dans la pièce.
Une conception intérieure facilitant le nettoyage
Pour l’entretien à long terme, la série présente un autre avantage pratique.
Midea indique que la roue de ventilation intérieure peut être retirée pour faciliter un nettoyage en profondeur et améliorer l’accès à l’intérieur de l’unité.
Nous considérons cette caractéristique comme particulièrement pertinente.
Avec les années, les filtres ne sont pas les seules composantes qui accumulent des poussières. La roue du ventilateur et l’échangeur peuvent eux aussi nécessiter un nettoyage approfondi.
Un appareil conçu pour faciliter cet accès simplifie donc un futur entretien de thermopompe murale.
Les aides financières doivent être associées au système exact
La documentation fournie identifie les numéros AHRI des trois configurations MIDEA35, mais ne donne pas un montant de subvention correspondant à cette installation spécifique de L’Île-Perrot.
Nous évitons donc de présenter un montant qui ne peut pas être confirmé à partir des renseignements disponibles.
Pour déterminer l’admissibilité réelle à une aide financière, il faut vérifier le numéro AHRI, la capacité installée ainsi que les critères applicables au moment de la demande.
C’est un point important pour les propriétaires qui comparent plusieurs soumissions : deux appareils appartenant à la même famille peuvent ne pas offrir exactement les mêmes conditions d’admissibilité.
Une garantie résidentielle qui mérite également d’être documentée
La brochure Midea présente un programme de garantie résidentielle limitée pouvant atteindre 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les modalités applicables.
Nous recommandons toujours de conserver les renseignements du modèle, les numéros de série et les documents relatifs à l’installation.
Une bonne installation CVAC ne se termine pas lorsque l’équipe quitte le chantier. La documentation et l’accès au service après-vente font également partie de la valeur à long terme de l’équipement.
Ce que ce projet à L’Île-Perrot montre mieux qu’une fiche technique
Cette installation de thermopompe murale MIDEA MIDEA35 à L’Île-Perrot illustre un aspect important de notre métier chez AirGreen : un excellent équipement doit être adapté à son environnement réel.
La fiche technique nous donne les capacités, les rendements, les températures de fonctionnement et les exigences électriques.
Le chantier, lui, nous impose d’autres questions.
Où placer l’unité? Comment la garder au-dessus de la neige? Comment distribuer correctement son poids? Comment protéger la toiture? Comment organiser les conduites? Où installer le sectionneur? Comment préserver l’accès pour le prochain technicien?
Sur cette propriété de L’Île-Perrot, la réponse a été une installation extérieure surélevée, sur une structure métallique, avec des raccordements regroupés et un accès relativement direct aux composantes de service.
La MIDEA35 apporte quant à elle les caractéristiques nécessaires pour le climat québécois : chauffage jusqu’à -30 °C, réfrigérant R-454B, technologie à vitesse variable et des rendements pouvant atteindre 33,3 SEER2 selon la configuration.
C’est la combinaison de ces deux éléments — la qualité de l’équipement et la qualité de l’installation CVAC — qui permet de créer une solution adaptée au bâtiment plutôt qu’une simple thermopompe posée sur un toit.
