Installation d’une thermopompe murale Samsung WindFree™ MaxHeat à Outremont, Montréal

Une installation au-dessus d’une porte vitrée où chaque centimètre devait être planifié

Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Outremont présente une configuration que nous rencontrons régulièrement dans les appartements, les condos et les plex de Montréal : la meilleure zone de diffusion se trouve au-dessus d’une grande ouverture vitrée, mais l’espace disponible entre le cadre et le plafond est limité.

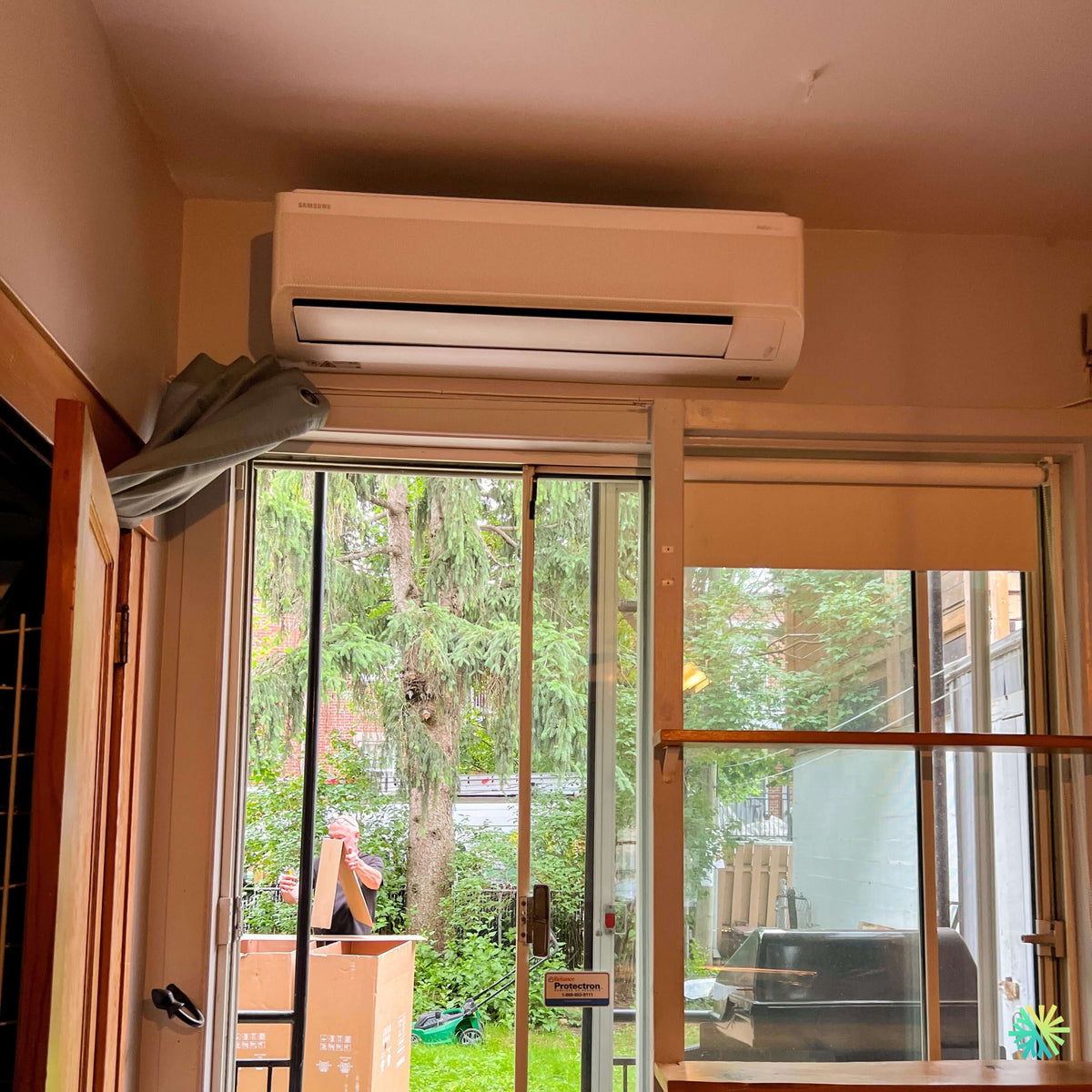

Sur la photo du projet, l’unité intérieure Samsung occupe une bande murale étroite située au-dessus d’une porte donnant accès à une terrasse ou à un balcon. À gauche, un rideau épais monte presque jusqu’au climatiseur mural. Sous l’appareil, le cadre de la porte, le rail du store et la structure verticale de l’ouverture imposent plusieurs limites. Il fallait donc intégrer la machine sans empêcher le fonctionnement des rideaux, sans gêner l’ouverture et sans compromettre l’accès aux filtres.

Notre travail ne consistait pas seulement à faire entrer l’unité dans l’espace disponible. Nous devions déterminer une position permettant :

• une fixation solide sur le mur;
• une aspiration d’air suffisante au-dessus de l’appareil;
• l’ouverture du panneau frontal;
• le retrait des filtres;
• le mouvement complet du volet inférieur;
• une diffusion efficace vers la pièce;
• un raccordement frigorifique protégé;
• une évacuation fiable des condensats;
• une finition compatible avec l’architecture intérieure.

Le résultat est une installation CVAC compacte, adaptée à une pièce lumineuse dont les surfaces vitrées peuvent produire d’importants gains de chaleur durant l’été montréalais.

Pourquoi cet emplacement était pertinent pour la pièce

L’emplacement d’une thermopompe murale détermine en grande partie la façon dont l’air climatisé ou chauffé circule. Une machine installée sur un mur mal choisi peut souffler directement sur les occupants, laisser certaines zones inconfortables ou être bloquée par du mobilier.

Dans ce logement d’Outremont, le mur au-dessus de la porte vitrée présentait plusieurs avantages pratiques.

D’abord, cette partie du mur ne pouvait pas servir à recevoir une bibliothèque, une télévision ou un meuble haut. L’installation de l’unité Samsung permettait donc de préserver les autres surfaces utiles de la pièce.

Ensuite, la position élevée favorise une distribution de l’air vers l’intérieur du logement. En climatisation, l’air refroidi tend naturellement à descendre. En chauffage, l’orientation du volet peut être ajustée afin de diriger l’air plus bas et de réduire l’accumulation de chaleur près du plafond.

Enfin, la proximité avec un mur extérieur peut simplifier le parcours entre l’unité intérieure et le condenseur. Une liaison plus directe aide à réduire la quantité de cache-tuyaux visible et limite les détours inutiles des conduites frigorifiques.

Une ouverture vitrée qui augmente les besoins de climatisation

La grande surface vitrée visible sous la thermopompe apporte beaucoup de lumière naturelle, mais elle peut aussi contribuer à une hausse rapide de la température intérieure.

La charge de climatisation d’une pièce ne dépend pas uniquement de sa superficie. Elle est également influencée par :

• l’orientation de la façade;
• la durée d’exposition au soleil;
• le type de vitrage;
• la présence de stores ou de rideaux;
• l’étanchéité des portes;
• l’étage du logement;
• la qualité de l’isolation;
• le nombre d’occupants;
• les appareils électriques présents;
• la communication avec les pièces voisines.

À Outremont, plusieurs immeubles possèdent de grandes fenêtres, des murs massifs, des divisions intérieures particulières ou des rénovations réalisées à différentes périodes. Deux logements de même superficie peuvent donc exiger des capacités de climatisation très différentes.

Nous évitons de recommander automatiquement une thermopompe de 12 000, 15 000 ou 18 000 BTU à partir d’une règle approximative. Le choix doit tenir compte du volume de la pièce et de l’ensemble de ses gains et pertes thermiques.

Le défi du dégagement près du plafond

La photo montre que la partie supérieure de l’unité intérieure se trouve relativement près du plafond. Cette contrainte exige une prise de mesures rigoureuse avant de fixer la plaque murale.

Une unité Samsung aspire une partie importante de son air par le dessus. Si le boîtier est installé trop haut, l’entrée d’air peut être restreinte. Cela risque de réduire le débit, de diminuer le rendement et d’augmenter l’accumulation de poussière.

Le dégagement supérieur joue aussi un rôle lors de l’entretien. Le panneau avant doit pouvoir être relevé, et les filtres doivent pouvoir être retirés sans heurter le plafond.

Avant le perçage, nous devons donc confirmer :

1. la hauteur totale de l’unité;
2. le dégagement minimal demandé par Samsung;
3. la hauteur du cadre de la porte;
4. l’espace nécessaire au volet de soufflage;
5. la position des montants ou des supports structuraux;
6. le parcours prévu pour les conduites;
7. la présence possible de fils ou de tuyaux dans le mur.

Une erreur de quelques centimètres peut obliger à reprendre le perçage, nuire à l’entretien ou laisser l’appareil dans une position visuellement déséquilibrée.

La proximité des rideaux : un détail qui influence le fonctionnement

Le rideau visible à gauche de l’unité représente un élément important de cette installation. Un textile placé trop près de l’appareil peut être aspiré vers l’entrée d’air ou se déplacer devant le volet de soufflage.

Cette situation peut provoquer plusieurs problèmes :

• réduction du débit d’air;
• mauvaise distribution de la température;
• bruit de frottement;
• mouvement continu du rideau;
• poussière plus rapidement aspirée dans les filtres;
• contact du textile avec le boîtier.

Nous recommandons de maintenir le rideau suffisamment éloigné du climatiseur mural lorsqu’il fonctionne. La tringle, les anneaux et la partie supérieure du textile doivent également être pris en considération au moment de choisir l’emplacement.

Dans cette pièce, la thermopompe a été installée de façon à conserver le centre de l’ouverture libre et à limiter l’interaction avec l’habillage de la fenêtre. Le propriétaire doit toutefois éviter de rabattre le rideau contre le côté ou le dessous de l’appareil.

Une Samsung WindFree™ MaxHeat pour un confort sans jet d’air constant

La gamme Samsung WindFree™ MaxHeat combine le fonctionnement d’une thermopompe à climat froid avec une méthode de diffusion conçue pour réduire la sensation de courant d’air direct.

Au démarrage, l’appareil peut utiliser son volet principal pour amener rapidement la pièce vers la température demandée. Une fois cette température atteinte, le mode WindFree™ permet une diffusion plus douce de l’air par les nombreuses micro-ouvertures présentes sur la façade.

Cette caractéristique est particulièrement intéressante dans une pièce où l’emplacement de l’unité est imposé par la disposition des fenêtres et des murs. Lorsque les occupants passent régulièrement sous l’appareil ou s’installent dans son axe, une diffusion moins concentrée peut améliorer le confort.

Le mode WindFree™ ne signifie pas que l’appareil ne produit aucun mouvement d’air. La thermopompe doit toujours faire circuler un certain volume pour transférer la chaleur. La différence réside dans la façon dont cet air est réparti dans la pièce.

Performances techniques et capacité à confirmer selon les modèles installés

La photo permet d’identifier la famille Samsung WindFree™, mais elle ne permet pas de lire les numéros de modèle ni la capacité exacte de l’installation. Nous ne déduisons jamais le nombre de BTU uniquement à partir de la largeur apparente du boîtier.

Les spécifications doivent être confirmées à partir des plaques signalétiques de l’unité intérieure et de l’unité extérieure.

À titre de référence, certaines combinaisons Samsung WindFree™ MaxHeat de 12 000 BTU offertes pour le marché québécois peuvent présenter les caractéristiques suivantes :

• rendement d’environ 24 SEER2;
• fonctionnement en chauffage jusqu’à environ −30 °C;
• certification AHRI propre à la combinaison installée;
• compresseur à vitesse variable;
• climatisation, chauffage, déshumidification et ventilation;
• connectivité intelligente selon le modèle et les accessoires compatibles.

Ces données ne doivent pas être appliquées automatiquement à toutes les capacités WindFree™ MaxHeat. Un système de 9 000, 12 000, 15 000 ou 18 000 BTU peut avoir un rendement, une alimentation électrique et une performance hivernale différents.

Pour produire une soumission exacte, nous vérifions notamment :

• le numéro complet de chaque unité;
• la fiche AHRI correspondante;
• la capacité nominale;
• la capacité livrée à basse température;
• le SEER2 et le HSPF2;
• le diamètre des conduites;
• le MCA et le MOCP;
• la tension d’alimentation;
• les exigences de dégagement;
• la longueur maximale du circuit frigorifique.

Le dimensionnement : trop gros n’est pas nécessairement plus confortable

Un propriétaire peut être tenté de choisir la capacité la plus élevée possible afin de refroidir la pièce plus rapidement. Cette stratégie peut pourtant réduire la qualité du confort.

Une thermopompe surdimensionnée peut atteindre rapidement la consigne et raccourcir ses cycles en climatisation. Elle dispose alors de moins de temps pour retirer l’humidité de l’air. La pièce peut devenir froide, mais conserver une sensation humide.

Un appareil trop grand peut aussi produire un débit plus perceptible et créer des écarts de température entre la zone proche de l’unité et le reste du logement.

À l’inverse, une thermopompe sous-dimensionnée risque de fonctionner presque continuellement durant les journées très chaudes ou les nuits les plus froides, sans réussir à maintenir la température souhaitée.

Dans ce projet à Outremont, la présence d’une grande ouverture vitrée devait être intégrée au calcul. Nous devions également considérer la circulation possible de l’air vers les espaces adjacents et l’utilisation réelle de la pièce.

Le raccordement frigorifique derrière une finition discrète

L’image montre principalement l’unité intérieure et ne révèle pas tout le travail mécanique qui se trouve derrière ou à proximité du boîtier.

Une installation de thermopompe murale comprend habituellement :

• une conduite de liquide en cuivre;
• une conduite de gaz isolée;
• un câble de communication;
• l’alimentation électrique selon la configuration;
• un drain de condensat;
• un passage mural étanche;
• un cache-tuyaux intérieur ou extérieur lorsque nécessaire.

Lorsque l’unité se trouve au-dessus d’une ouverture, le parcours du drain doit être particulièrement bien planifié. L’eau produite en climatisation doit s’écouler de façon continue sans revenir vers le bac de l’unité.

Un drain mal incliné peut entraîner :

• des bruits d’écoulement;
• une accumulation d’eau;
• des odeurs;
• une fuite au mur;
• des dommages au cadre de la porte;
• une détérioration de la peinture ou du gypse.

Nous accordons donc autant d’importance au drainage qu’aux raccordements frigorifiques. Dans une installation située au-dessus d’une porte ou d’une fenêtre, une petite fuite devient rapidement visible et peut endommager des matériaux difficiles à réparer.

Une fixation qui doit résister aux vibrations sans déformer le mur

La plaque arrière du climatiseur mural doit être installée parfaitement de niveau et fixée sur une structure solide. Nous sélectionnons les ancrages en fonction du type de mur : bois, maçonnerie, béton, gypse sur montants ou assemblage de rénovation.

L’objectif n’est pas seulement d’empêcher l’appareil de bouger. Une plaque mal nivelée peut influencer le drainage du bac de condensat. Une fixation irrégulière peut aussi provoquer des craquements, des vibrations ou un mauvais engagement du boîtier sur ses points d’appui.

Dans les bâtiments d’Outremont, les murs peuvent avoir été modifiés au fil de plusieurs rénovations. Il n’est pas rare de rencontrer différentes épaisseurs de finition, des surfaces légèrement irrégulières ou des structures anciennes derrière un revêtement plus récent.

Nos techniciens doivent donc confirmer la solidité du support plutôt que de se fier uniquement à l’apparence extérieure du mur.

Mise sous vide et contrôle d’étanchéité

Une fois les conduites installées, nous ne libérons pas immédiatement le réfrigérant contenu dans l’unité extérieure.

Le circuit doit d’abord être vérifié et préparé selon une procédure précise :

1. réalisation et serrage contrôlé des raccords;
2. test d’étanchéité selon les pratiques applicables;
3. raccordement de la pompe à vide;
4. évacuation de l’air et de l’humidité;
5. contrôle de la stabilité du vide;
6. ouverture des valves de service;
7. démarrage du système;
8. vérification des températures et du fonctionnement.

La mise sous vide n’est pas une formalité. De l’humidité laissée dans les conduites peut contaminer l’huile frigorifique et nuire à la fiabilité du compresseur.

Un installateur doit utiliser des instruments adaptés et confirmer que le circuit demeure stable avant la mise en service.

La mise en marche dans une pièce à grande fenestration

Après le démarrage, nous vérifions le comportement de la thermopompe dans la configuration réelle de la pièce.

L’ouverture vitrée visible sur la photo peut produire une zone plus chaude près de la façade en été et une zone plus froide pendant l’hiver. L’emplacement de l’unité permet de traiter directement cette partie du logement tout en projetant l’air vers l’intérieur.

Nous vérifions notamment :

• le mouvement complet du volet;
• l’absence de contact avec le rideau;
• le débit aux différentes vitesses;
• la réaction de la télécommande;
• le fonctionnement en climatisation;
• le fonctionnement en chauffage lorsque les conditions le permettent;
• l’écoulement du drain;
• les bruits anormaux;
• la stabilité de la fixation.

Nous expliquons aussi au client comment utiliser les modes principaux sans multiplier inutilement les changements de réglage.

Comment utiliser efficacement la thermopompe à Outremont

Une thermopompe à compresseur variable fonctionne généralement mieux lorsqu’elle maintient une température relativement stable.

En été, il est préférable de sélectionner une consigne confortable et de laisser l’appareil moduler sa capacité. Éteindre complètement la machine pendant plusieurs heures peut permettre à la chaleur et à l’humidité de s’accumuler dans le logement. Au redémarrage, la thermopompe devra fonctionner plus intensément.

En hiver, une consigne stable aide également le système à fournir une chaleur régulière. Une baisse importante suivie d’une hausse rapide peut activer davantage le système d’appoint électrique, lorsqu’un autre appareil de chauffage est utilisé en complément.

Pour cette installation, les bonnes pratiques comprennent :

• laisser les filtres propres;
• maintenir les rideaux éloignés de l’aspiration;
• éviter de bloquer le volet;
• ne pas diriger la télécommande vers une source de chaleur;
• choisir une température réaliste;
• utiliser le mode automatique avec discernement;
• conserver les portes ouvertes lorsque l’on souhaite traiter plusieurs zones;
• surveiller toute fuite ou tout bruit inhabituel.

Entretien de l’unité intérieure WindFree™

La façade microperforée de la Samsung WindFree™ contribue à sa diffusion particulière, mais elle doit demeurer propre pour maintenir un débit uniforme.

L’entretien courant commence par les filtres. Leur fréquence de nettoyage dépend de l’environnement du logement, de la présence d’animaux et du nombre d’heures d’utilisation.

Dans une pièce dotée de rideaux, les fibres textiles et la poussière peuvent être aspirées plus rapidement si le tissu se trouve trop près de l’appareil.

Le propriétaire peut généralement :

• inspecter les filtres toutes les quelques semaines en haute saison;
• les nettoyer selon les recommandations du fabricant;
• enlever délicatement la poussière extérieure;
• vérifier que le drain ne présente aucune fuite;
• s’assurer que rien ne bloque l’aspiration supérieure.

Un entretien CVAC professionnel permet d’aller plus loin en vérifiant le serpentin, la turbine, le bac de condensat, le drainage et les connexions du système.

Lorsque la turbine est fortement encrassée, un simple lavage des filtres ne suffit plus. Un nettoyage en profondeur peut être requis pour rétablir le débit et réduire les odeurs.

Admissibilité aux aides financières : la vérification doit précéder la promesse

Certaines thermopompes murales à climat froid peuvent être admissibles à des programmes d’aide financière au Québec. L’admissibilité dépend toutefois de la combinaison exacte des équipements et des conditions applicables au bâtiment.

Le nom commercial WindFree™ MaxHeat ne permet pas, à lui seul, de confirmer un montant.

Nous devons vérifier :

• les modèles intérieur et extérieur;
• le numéro AHRI;
• la capacité reconnue à la température de référence;
• la certification de climat froid;
• le type de résidence;
• le système de chauffage principal;
• la date d’achat et d’installation;
• les règles du programme en vigueur;
• les documents exigés.

Nous recommandons de conserver la facture détaillée, les preuves de paiement, les numéros de série ainsi que les photos des plaques signalétiques.

Les erreurs à éviter dans une installation au-dessus d’une porte

Placer l’appareil trop près du plafond

Cette erreur peut restreindre l’aspiration et compliquer le retrait des filtres.

Ignorer la tringle et le mouvement des rideaux

Le rideau peut bloquer l’air ou être aspiré contre le boîtier.

Négliger la pente du drain

Un mauvais écoulement peut endommager le mur et le cadre situé sous l’appareil.

Choisir la capacité selon la superficie seulement

La fenestration, l’exposition et l’isolation doivent aussi être prises en compte.

Installer l’unité sans vérifier la structure du mur

Une fixation superficielle peut entraîner des vibrations et un affaissement de la plaque.

Laisser le volet souffler constamment sur une zone occupée

Le positionnement et les réglages doivent contribuer au confort, particulièrement dans une pièce compacte.

Une thermopompe Samsung intégrée avec précision à l’architecture d’un logement d’Outremont

Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Outremont démontre qu’un emplacement restreint peut convenir à un système CVAC performant lorsque les mesures, les dégagements et l’utilisation quotidienne de la pièce sont évalués avant les travaux.

L’unité a été intégrée au-dessus d’une grande ouverture vitrée afin de préserver les murs utiles et de traiter efficacement une zone exposée aux variations de température. La proximité du plafond, du rideau, du cadre et du store a exigé un positionnement précis.

Au-delà de l’apparence visible, la réussite de l’installation repose sur la qualité de la fixation, le parcours frigorifique, la pente du drain, la mise sous vide et la vérification complète du fonctionnement.
