À Beloeil, une thermopompe triple zone intégrée là où chaque centimètre de mur devait être utilisé intelligemment
Sur cette installation réalisée à Beloeil, l’un des détails les plus intéressants n’est pas caché derrière un panneau électrique ou dans une fiche technique : il est directement visible sur la photo du chantier. L’une des unités intérieures de la thermopompe triple zone MIDEA 28 a été installée immédiatement au-dessus d’une ouverture de porte, dans une portion de mur où l’espace disponible entre le cadre et le plafond était limité.
Ce type d’emplacement exige davantage de précision qu’un grand mur complètement libre. Il faut réussir à intégrer le climatiseur mural sans gêner l’ouverture, conserver une installation visuellement propre, prévoir le passage des conduites et s’assurer que la sortie d’air puisse réellement servir la pièce.

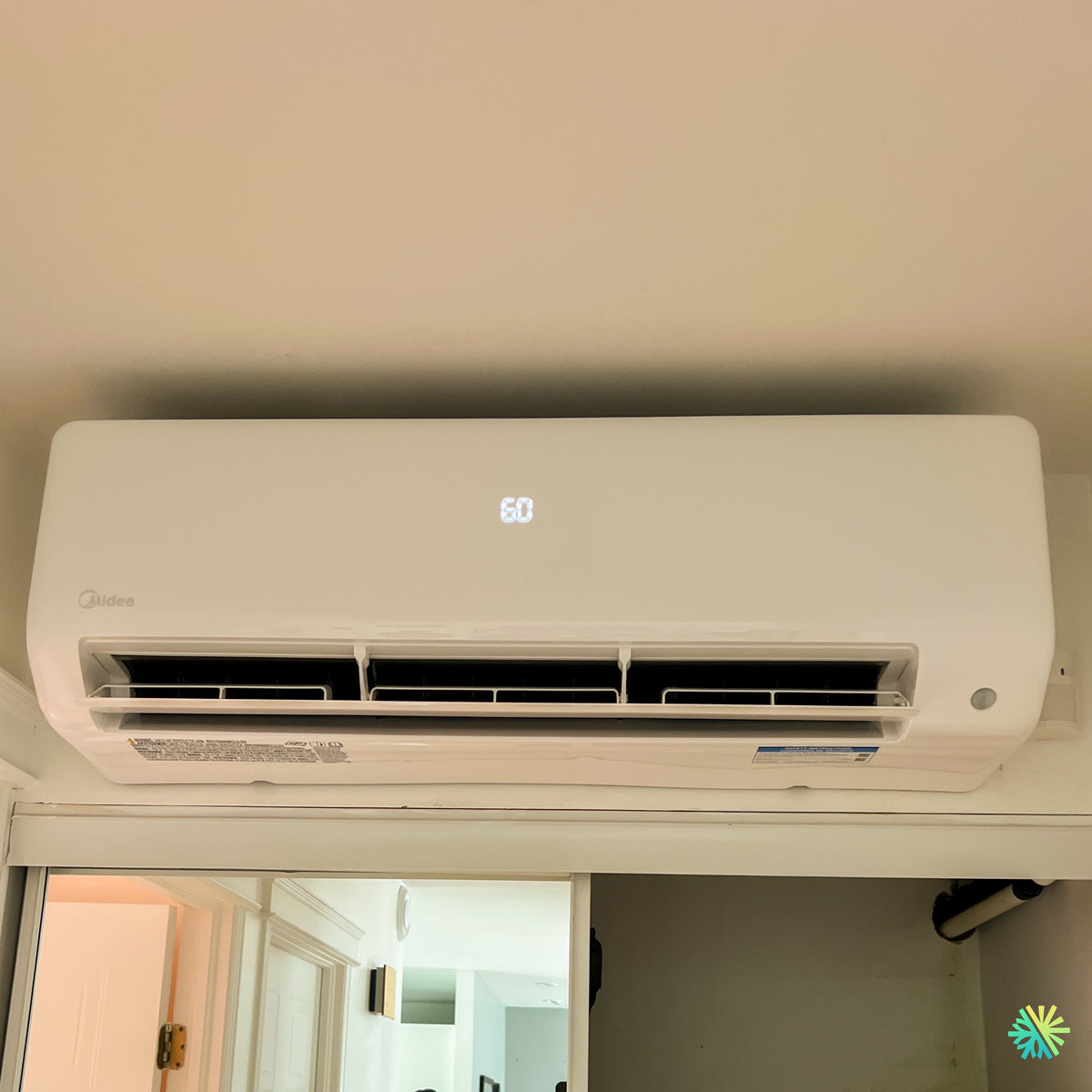

Sur la photo prise après notre intervention, l’appareil Midea est parfaitement centré dans la zone disponible. Le conduit technique arrive discrètement par le côté droit. Les volets de soufflage sont ouverts et l’afficheur frontal est allumé, avec la valeur « 60 » visible au centre de l’appareil. Pour nous, cette image résume bien une réalité que nous rencontrons régulièrement à Beloeil, Longueuil et ailleurs sur la Rive-Sud : une bonne installation CVAC doit s’adapter au bâtiment, pas l’inverse.
Pourquoi installer une unité murale au-dessus d’une ouverture?
Dans certaines maisons et certains logements, les murs utilisables sont déjà occupés par des fenêtres, des armoires, du mobilier, des œuvres, des téléviseurs ou des ouvertures entre les pièces. L’espace situé au-dessus d’une porte devient alors particulièrement intéressant.
Mais nous ne choisissons pas cet emplacement simplement parce qu’il est libre.
Nous évaluons notamment :
- la hauteur disponible entre l’appareil et le plafond;
- la possibilité d’accéder aux filtres pour l’entretien CVAC;
- la trajectoire de l’air soufflé dans la pièce;
- la présence de montants, de conduites ou d’éléments électriques dans le mur;
- le parcours possible des tuyaux frigorifiques et du câble de communication;
- la façon dont le drain de condensat pourra être acheminé;
- la proximité des coins et autres obstacles pouvant perturber la circulation d’air.
Dans cette installation de thermopompe à Beloeil, l’unité murale occupe une zone qui aurait autrement été peu utilisée. Elle demeure en hauteur, libère les murs principaux et dirige l’air vers l’espace habitable plutôt que vers un meuble situé immédiatement devant l’appareil.
Une installation propre demande aussi de réfléchir au parcours des conduites
Sur un système simple zone, une seule paire de conduites frigorifiques relie généralement l’appareil intérieur au condenseur extérieur. Avec une thermopompe triple zone, nous devons répéter cette logique pour trois unités intérieures.
La coordination devient donc beaucoup plus importante.
Pour chaque zone, il faut prévoir :
- les conduites frigorifiques;
- le câblage requis entre les équipements;
- l’évacuation de la condensation;
- le parcours extérieur ou intérieur des cache-tuyaux;
- l’accès futur aux raccordements.
Sur la photo de Beloeil, nous pouvons voir une finition blanche latérale à droite de l’appareil. Le choix d’un parcours compact autour de l’unité permet d’éviter une installation où les tuyaux deviennent l’élément dominant du mur.
C’est un aspect auquel nous accordons beaucoup d’attention chez AirGreen. Un système peut être techniquement fonctionnel et tout de même donner l’impression d’avoir été ajouté sans planification. Notre objectif est que l’installation paraisse logique dans la pièce dès le premier regard.
MIDEA 28 : comprendre ce que signifie réellement « triple zone »
Une thermopompe multizone utilise un seul appareil extérieur pour alimenter plusieurs unités intérieures. Dans le cas d’une configuration triple zone, trois espaces peuvent donc être desservis à partir d’un seul condenseur.
La documentation technique Midea explique que chaque unité intérieure d’un système multizone peut être commandée individuellement et réglée à la température désirée.
C’est particulièrement intéressant lorsque les trois zones ne sont pas occupées de la même façon.
Une chambre peut nécessiter moins de chauffage pendant la journée. Une aire de vie peut être davantage sollicitée en soirée. Un bureau peut nécessiter une température stable durant les heures de travail. Au lieu de traiter ces trois espaces comme une seule grande zone thermique, nous pouvons adapter le fonctionnement à leur utilisation réelle.
La documentation Midea souligne également qu’un contrôle indépendant permet de chauffer ou climatiser principalement les pièces utilisées, plutôt que d’imposer la même demande à toute la maison.
Un point important : « MIDEA 28 » ne signifie pas automatiquement 28 000 BTU
C’est une confusion que nous voulons éviter lorsque nous discutons avec un propriétaire.
Le nom commercial MIDEA 28 identifie une gamme de systèmes. La capacité exacte doit être déterminée à partir du modèle de condenseur et de la combinaison des unités intérieures.
Pour la configuration Extreme Heat trois zones documentée par Midea avec trois unités All Easy Pro de 6 000 BTU/h, le condenseur est identifié comme MO3HX-H18B-2A, avec la référence AHRI 215471457.
Pour cette combinaison de référence, le tableau du fabricant indique notamment :
- alimentation : 208/230 V, monophasée, 60 Hz;
- capacité de refroidissement : 19 000 BTU/h;
- capacité de chauffage : 20 000 BTU/h;
- SEER2 : 25;
- EER2 : 15;
- indice de performance de chauffage indiqué : 10,4;
- débit d’air extérieur maximal indiqué : 2 131 CFM;
- niveau sonore extérieur maximal indiqué : 62 dB(A);
- dimensions du condenseur : environ 37 1/4 po × 16 1/8 po × 31 7/8 po.
La photo intérieure fournie pour ce projet ne permet toutefois pas de lire clairement le numéro de modèle de la tête installée. Nous préférons donc ne pas attribuer arbitrairement une capacité de 6 000, 9 000 ou 12 000 BTU/h à cette unité précise.
C’est exactement la méthode que nous recommandons aux propriétaires : vérifier les numéros de modèle réels plutôt que supposer une capacité à partir de la dimension physique de l’appareil.
Trois têtes de thermopompe ne doivent pas être dimensionnées de façon identique par défaut
Une autre erreur fréquente consiste à penser : trois pièces, donc trois unités de même puissance.
En pratique, nous devons analyser chaque zone.
La superficie ne suffit pas
La superficie est un point de départ, mais elle n’explique pas toute la charge thermique. Une pièce de 150 pi² avec une grande baie vitrée orientée au soleil peut se comporter très différemment d’une pièce de même taille située de l’autre côté du bâtiment.
Nous examinons notamment :
- les dimensions de la pièce;
- la hauteur du plafond;
- les fenêtres;
- l’exposition solaire;
- l’isolation;
- les infiltrations d’air;
- les murs donnant sur l’extérieur;
- la circulation naturelle de l’air vers les pièces voisines.
Le positionnement de la tête influence aussi le résultat
La photo de cette installation de MIDEA 28 à Beloeil en est un bon exemple. Puisque l’unité se trouve au-dessus d’une ouverture, son jet d’air peut être projeté dans la pièce sans qu’un meuble haut placé immédiatement devant bloque la distribution.
Ce genre de détail peut faire une différence perceptible dans le confort quotidien.
Une gamme conçue pour différentes configurations intérieures
Le système Midea multizone ne se limite pas aux unités murales. Le fabricant documente plusieurs catégories d’appareils intérieurs, dont les unités murales, les consoles, les cassettes et différents appareils gainables.
Pour un projet résidentiel, cela nous donne davantage de latitude.
Une chambre peut être traitée avec une tête murale. Une autre partie du bâtiment pourrait, lorsque la configuration s’y prête, utiliser une unité gainable. Le choix ne devrait pas être dicté uniquement par ce qui est le plus rapide à poser, mais par la façon dont chaque espace doit être chauffé et climatisé.
La technologie Inverter et l’intérêt d’un système à charge partielle
Dans une installation triple zone, les trois pièces ne demandent pas nécessairement leur pleine capacité simultanément.
La technologie Inverter permet au système Midea d’adapter le fonctionnement du compresseur et des moteurs de ventilation lorsque la demande varie. Le fabricant précise que le système peut fonctionner à charge partielle lorsque toutes les pièces ne nécessitent pas le même niveau de climatisation ou lorsque les conditions ambiantes changent.
Pour le propriétaire, l’intérêt n’est donc pas simplement d’avoir « trois machines ».
L’intérêt est de disposer d’un système capable de moduler sa production selon la demande thermique réelle des différentes zones.
Cette modulation contribue également à éviter le fonctionnement excessivement cyclique d’un équipement constamment forcé à passer de l’arrêt à la pleine puissance.
Performance, subventions et décisions techniques : ce que nous vérifions avant de proposer une MIDEA 28 triple zone
Additionner les BTU des unités intérieures peut donner une fausse impression
Les systèmes multizones obéissent à des règles de combinaison définies par le fabricant. Midea publie d’ailleurs des tableaux complets indiquant quelles capacités d’unités intérieures peuvent être jumelées aux différents condenseurs.
Un point particulièrement important figure dans ces instructions : lorsque la charge totale des unités intérieures dépasse la capacité nominale du condenseur, la capacité réellement fournie à chaque unité peut être réduite, et cet effet devient particulièrement visible en chauffage.
Autrement dit, installer trois têtes portant chacune une capacité nominale donnée ne signifie pas que la somme complète de ces trois capacités sera toujours disponible simultanément.
C’est pourquoi nous regardons la combinaison complète plutôt que chaque unité de façon isolée.
SynchroConnect : une particularité technique utile lors d’un projet multizone
Trois circuits intérieurs signifient aussi davantage de possibilités d’erreur au moment de faire correspondre câblage et conduites frigorifiques.
Midea intègre à sa plateforme multizone une technologie appelée SynchroConnect. Selon le fabricant, le système peut vérifier l’état des connexions et synchroniser la correspondance entre les lignes frigorifiques et les connexions électriques dans certaines situations de raccordement.
Cela ne remplace absolument pas les bonnes pratiques d’installation.
Nous devons toujours :
- réaliser correctement les raccords;
- effectuer la mise sous vide;
- confirmer l’étanchéité;
- respecter les longueurs admissibles;
- vérifier les évacuations de condensat;
- tester chaque unité intérieure;
- confirmer que chaque commande agit sur la bonne zone.
Mais sur un système triple zone, une fonction de diagnostic supplémentaire peut faciliter la mise en service et le dépannage.
Une thermopompe MIDEA 28 peut-elle être admissible à LogisVert?
La réponse doit toujours être basée sur la combinaison exacte installée, et non uniquement sur le nom Midea inscrit sur la façade.
La documentation du fabricant comporte des tableaux distincts de combinaisons ENERGY STAR, et la configuration trois zones Extreme Heat avec trois unités All Easy Pro de 6 000 BTU/h est associée à la référence AHRI 215471457.
Du côté d’Hydro-Québec, les thermopompes installées depuis le 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles au programme LogisVert. Pour les systèmes répondant à toutes les conditions, l’aide actuelle est calculée à 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR, ou 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée pour climat froid.
Le montant n’est donc pas calculé simplement à partir du nombre « 18 000 », « 24 000 » ou « 28 » associé commercialement au système. Hydro-Québec utilise les caractéristiques de la combinaison admissible et la capacité reconnue à -8 °C.
Pour un projet comme celui de Beloeil, nous recommandons donc toujours de confirmer avant le dépôt de la demande :
- le modèle exact du condenseur;
- chacun des modèles d’unités intérieures;
- la combinaison AHRI;
- la certification ENERGY STAR applicable;
- la date d’installation;
- les conditions du programme en vigueur.
Cette vérification évite l’une des erreurs les plus coûteuses lors de l’achat d’une thermopompe admissible à une subvention : choisir une marque ou une série reconnue, mais utiliser une combinaison qui ne correspond pas à l’appariement admissible.
Ce que la photo de Beloeil montre sur la finition de l’installation
Nous accordons une attention particulière à cette image parce qu’elle montre un aspect que les tableaux SEER2 ne peuvent pas quantifier : l’intégration de l’équipement dans la pièce.
L’unité est posée :
- très haut sur le mur;
- directement au-dessus de l’ouverture;
- avec un alignement horizontal propre;
- sans tuyauterie exposée sur toute la largeur;
- avec une sortie latérale compacte à droite.
Ce type d’installation nécessite des mesures précises avant le perçage. Quelques centimètres de décalage peuvent donner une impression déséquilibrée lorsqu’un appareil est installé juste au-dessus d’un cadre de porte.
Nous devons également penser à l’ouverture du panneau avant. Les filtres d’une thermopompe murale doivent pouvoir être retirés et nettoyés. Installer la tête trop près d’un obstacle peut donc compliquer l’entretien pendant les années suivantes.
Les erreurs que nous cherchons à éviter sur une thermopompe triple zone
Choisir l’emplacement uniquement pour cacher les conduites
Un parcours de tuyaux court est intéressant, mais pas au prix d’une mauvaise distribution d’air.
Installer trois unités de même capacité sans calculer chaque zone
Trois pièces différentes produisent rarement trois charges thermiques identiques.
Surdimensionner « pour être certain »
Une plus grande capacité nominale n’équivaut pas automatiquement à un meilleur confort. Le dimensionnement doit tenir compte du bâtiment et des caractéristiques réelles de l’équipement.
Oublier le drainage
Une unité murale produit de l’eau en climatisation. Une pente inadéquate, un drain pincé ou un trajet mal pensé peut éventuellement entraîner des écoulements à l’intérieur.
Négliger l’accessibilité
Une installation doit être pensée pour aujourd’hui, mais aussi pour le prochain nettoyage, le prochain diagnostic et les années d’utilisation à venir.
Promettre une subvention avant de vérifier l’appariement
Nous préférons vérifier une référence AHRI et les critères du programme plutôt que d’annoncer un montant basé uniquement sur une marque.
Pourquoi ce projet de Beloeil représente bien notre façon de travailler
Cette installation de thermopompe triple zone MIDEA 28 à Beloeil montre qu’une partie importante du travail se joue avant même que l’appareil soit fixé au mur.
Il faut comprendre les pièces. Il faut déterminer où l’air doit aller. Il faut identifier les zones où une unité peut réellement être installée. Il faut penser au passage des conduites, à l’évacuation de l’eau, aux raccordements, au service futur et à l’apparence finale.
Le résultat visible sur la photo est simple : une unité blanche, proprement intégrée au-dessus d’une ouverture.
Mais cette simplicité visuelle est justement le résultat recherché.
Nous appliquons cette même approche à nos installations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, qu’il s’agisse d’une thermopompe simple zone, d’un système double zone ou d’une configuration multizone plus complexe.
Pour un propriétaire qui envisage une MIDEA 28 triple zone, nous conseillons donc de comparer davantage que le prix affiché sur une soumission. Regardez la combinaison des équipements, les références techniques, le positionnement proposé de chaque tête, le trajet des conduites, la méthode de drainage, l’accessibilité pour l’entretien et l’admissibilité réelle aux programmes d’aide financière.
Une thermopompe multizone est un système complet. Lorsque chaque zone est pensée correctement dès le départ, le confort final devient beaucoup plus cohérent avec la façon dont la maison est réellement utilisée.
