À Saint-Valentin, trois zones de confort commencent par un détail essentiel : le bon emplacement de chaque unité murale
Sur cette installation réalisée à Saint-Valentin, en Montérégie, le résultat visible sur la photo paraît volontairement simple : une unité intérieure MIDEA blanche, installée très haut sur un mur clair, avec une finition discrète qui s’intègre naturellement à la pièce. Pourtant, derrière cette apparente simplicité se trouve une installation CVAC triple zone MIDEA 28 qui demande beaucoup plus de planification qu’un climatiseur mural simple zone.
Nous avons installé une thermopompe triple zone MIDEA 28, conçue pour alimenter plusieurs espaces à partir d’une seule unité extérieure. Dans ce type de projet, notre travail ne consiste pas seulement à déterminer où fixer trois appareils muraux. Il faut analyser les besoins de chaque pièce, prévoir trois parcours frigorifiques, organiser les drains de condensation, respecter les possibilités de raccordement du compresseur et positionner chaque unité intérieure pour favoriser une diffusion efficace de l’air.

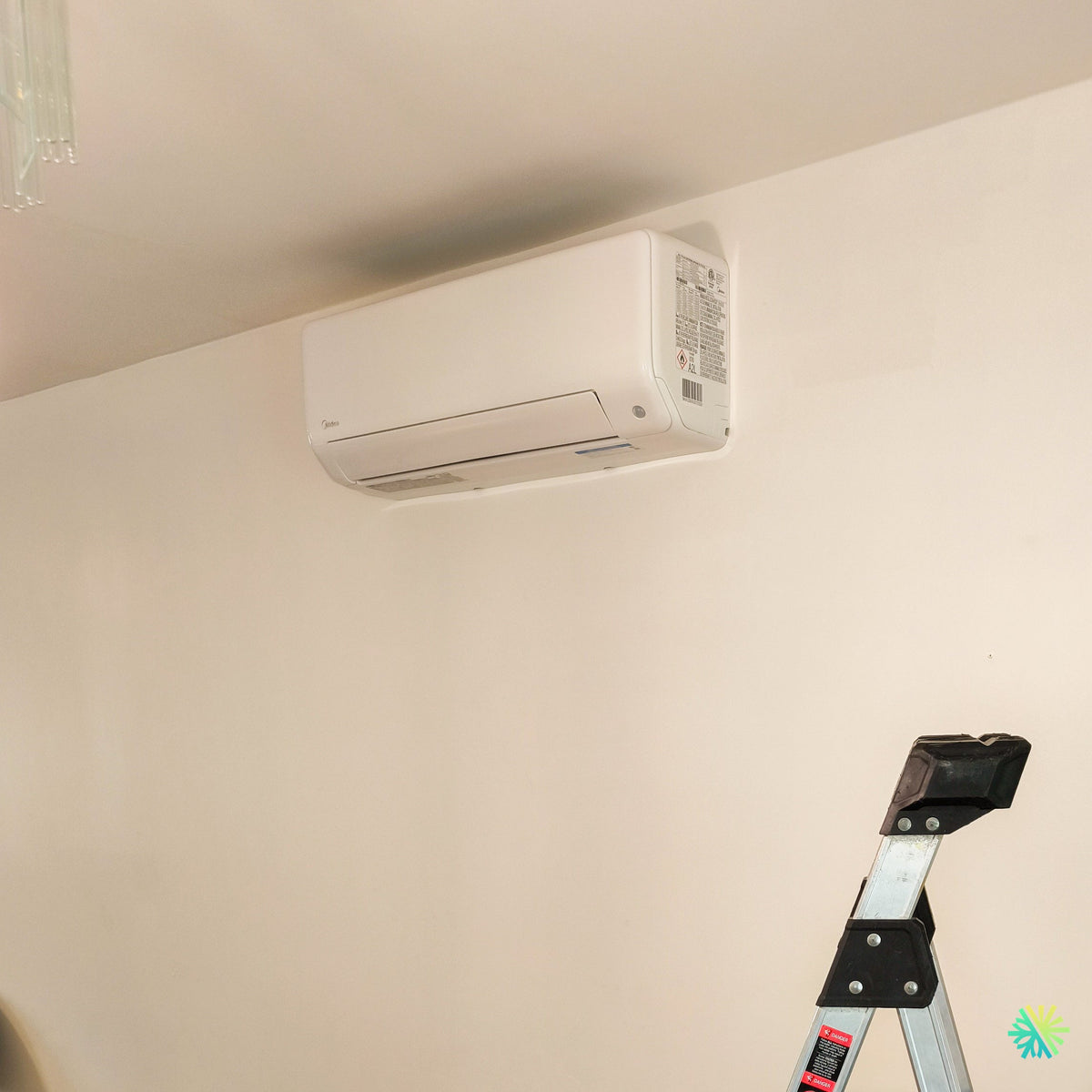

La photo prise pendant les travaux montre précisément l’un des éléments qui font la différence dans une installation professionnelle : le positionnement de l’unité intérieure. L’appareil se trouve dans la partie supérieure du mur, près du plafond, tout en conservant l’espace nécessaire à son fonctionnement et à son entretien. L’échelle encore visible dans la pièce rappelle qu’il s’agit d’un chantier réel, photographié pendant la phase d’installation et de finition.
Pourquoi installer l’unité intérieure aussi haut sur le mur?
Une thermopompe murale ne doit pas être positionnée simplement en fonction de l’endroit qui semble le plus esthétique. Son emplacement influence directement la circulation de l’air, le confort, la facilité d’entretien et le cheminement des conduites.
Dans cette pièce de Saint-Valentin, nous avons recherché un positionnement qui permette à l’air traité d’être projeté efficacement dans l’espace plutôt que d’être immédiatement bloqué par un meuble ou une cloison.
Une installation en hauteur contribue notamment à :
- favoriser une meilleure distribution de l’air climatisé;
- limiter les obstacles devant les volets de soufflage;
- conserver l’espace habitable disponible sur le mur;
- faciliter l’intégration visuelle de l’appareil;
- permettre un trajet logique vers les conduites frigorifiques et le drain.
En climatisation, l’air froid a naturellement tendance à descendre. Une unité murale installée en hauteur peut donc distribuer l’air sur une plus grande distance avant que celui-ci se mélange à l’air ambiant.
En chauffage, l’orientation des volets devient tout aussi importante. Nous expliquons toujours aux propriétaires que le réglage de la direction du soufflage peut avoir un effet perceptible sur le confort, particulièrement dans une pièce ouverte ou lorsque l’appareil est installé près d’un plafond.
Une installation très près d’un plafond exige davantage de précision
La photo de cette installation met aussi en évidence une contrainte que nos techniciens rencontrent fréquemment à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie : l’espace disponible au-dessus de l’unité intérieure.
Le haut d’un climatiseur mural constitue généralement sa zone d’aspiration d’air. Une installation ne peut donc pas être réalisée au hasard contre le plafond.
Avant de fixer la plaque arrière, nous devons tenir compte :
- des dégagements prescrits pour le modèle;
- de la possibilité d’ouvrir le panneau frontal;
- du retrait futur des filtres;
- de l’accès aux composantes lors d’un entretien CVAC;
- de la structure derrière le mur;
- du passage des conduites frigorifiques;
- du parcours du drain de condensation.
Quelques centimètres peuvent modifier complètement la faisabilité d’un emplacement.
C’est également pourquoi nous réalisons nos mesures avant de percer le mur. Une unité placée trop bas peut devenir visuellement envahissante; trop haut ou trop près d’un obstacle, elle peut être difficile à entretenir ou ne pas respecter les exigences d’installation du fabricant.
La photo révèle aussi un choix esthétique volontairement discret
Le module intérieur MIDEA installé à Saint-Valentin possède une carrosserie blanche sobre, sans élément visuel imposant. Nous avons choisi un emplacement où cette unité se fond dans le mur plutôt que de devenir le point central de la pièce.
L’installation est également très proche d’un angle de mur. Ce type de situation demande une attention particulière puisque nous devons conserver un accès suffisant aux côtés pertinents de l’appareil tout en évitant qu’une paroi adjacente perturbe la circulation de l’air.
Le résultat recherché n’est donc pas simplement « le plus haut possible ». Nous cherchons plutôt le meilleur compromis entre rendement, accès, dégagement, esthétique et trajet technique.
Le MIDEA 28 : un système multizone conçu pour traiter plusieurs espaces
Le principe de la MIDEA 28 multizone est particulièrement intéressant dans une résidence où plusieurs pièces doivent être chauffées et climatisées sans installer une unité extérieure pour chaque pièce.
La documentation MIDEA définit le système multizone comme une configuration où une seule unité extérieure est reliée à plusieurs unités intérieures, chacune pouvant recevoir son propre réglage de température.
Cela permet de créer des zones adaptées à l’utilisation réelle du bâtiment.
Une chambre n’a pas nécessairement besoin de fonctionner avec la même consigne qu’un salon. Un bureau peut être davantage climatisé pendant les heures de travail, tandis qu’une autre pièce peut fonctionner à une température différente.
Le fabricant souligne également qu’un contrôle individuel permet de chauffer ou climatiser davantage les espaces réellement utilisés plutôt que de traiter uniformément toute l’habitation.
Pour un propriétaire, cette souplesse est l’un des principaux avantages d’une thermopompe triple zone.
Une seule unité extérieure, mais trois installations intérieures à réussir
Le terme « triple zone » peut donner l’impression qu’il suffit d’ajouter deux têtes supplémentaires à une installation classique.
Techniquement, le projet est beaucoup plus structuré.
Pour chacune des trois zones, nous devons planifier :
- l’emplacement de l’unité intérieure;
- le parcours des tuyaux de réfrigérant;
- le câblage de communication;
- l’évacuation du condensat;
- les pénétrations à travers le bâtiment;
- la capacité appropriée pour la pièce;
- le raccordement correspondant sur l’unité extérieure.
La longueur et la géométrie des parcours ont également leur importance. Dans certaines maisons, placer une unité intérieure à quelques mètres de son emplacement initialement envisagé peut raccourcir considérablement les conduites et produire une installation extérieure beaucoup plus propre.
C’est une partie du travail qui n’apparaît généralement pas sur la photo finale, mais qui influence directement la qualité du projet.
La configuration TripleZone MIDEA 28 de 18 000 BTU
Pour la version Extreme Heat triple zone de 18 000 BTU, la documentation MIDEA identifie l’unité extérieure MO3HX-H18B-2A. Sa combinaison de référence sans conduits utilise trois unités intérieures All Easy Pro de 6 000 BTU et porte le numéro AHRI 215471457.
Cette combinaison affiche dans la brochure :
- une alimentation de 208/230 V, monophasée, 60 Hz;
- une capacité indiquée de 19 000 BTU/h en climatisation et 20 000 BTU/h en chauffage dans la combinaison certifiée;
- un SEER2 de 25;
- un EER2 de 15;
- un indice de performance de chauffage indiqué à 10,4;
- un niveau sonore extérieur annoncé d’environ 62 dB(A).
Il est important de distinguer la capacité nominale du compresseur de la somme des capacités affichées sur les appareils intérieurs.
Dans un système multizone, les unités intérieures ne sont pas simplement trois appareils indépendants disposant chacun en permanence de leur capacité maximale.
Trois zones ne signifient pas trois compresseurs de 6 000 BTU fonctionnant séparément
La brochure MIDEA présente plusieurs combinaisons possibles pour ses systèmes multizones. Pour l’unité triple zone, elle prévoit différentes capacités d’unités murales compatibles selon la combinaison retenue.
Cela donne une grande flexibilité au moment de concevoir une installation.
Mais cette flexibilité doit être correctement comprise.
MIDEA précise que lorsque la demande combinée des unités intérieures dépasse la capacité nominale disponible de l’unité extérieure, la capacité réellement distribuée à chaque unité peut être réduite, particulièrement en chauffage.
C’est pourquoi nous évitons de sélectionner une combinaison uniquement à partir de la règle simplifiée « nombre de pieds carrés = nombre de BTU ».
Nous regardons plutôt chaque zone séparément.
Pour une chambre
Nous évaluons notamment sa dimension, son exposition solaire, le nombre de fenêtres, son isolation et si la porte reste généralement ouverte ou fermée.
Pour une aire ouverte
Le volume total, la hauteur du plafond, la cuisine, la fenestration et les communications avec les pièces voisines peuvent complètement modifier la charge.
Pour une pièce située à l’étage
Les gains de chaleur estivaux peuvent être nettement différents de ceux d’un sous-sol, même lorsque les deux pièces possèdent une superficie similaire.
Le dimensionnement d’une thermopompe triple zone est donc un exercice de répartition, pas seulement d’addition.
De la fixation de cette unité murale à la mise en service complète : ce que nous vérifions chez AirGreen
La partie visible de ce projet à Saint-Valentin est particulièrement propre : appareil aligné, installation en hauteur et intégration discrète sur un mur dégagé. Mais une installation CVAC professionnelle comprend une série d’étapes qui se poursuivent bien après la fixation de l’unité.
La plaque murale doit être parfaitement positionnée
Avant même de suspendre l’appareil, nous installons et nivelons sa plaque de montage.
Cette étape paraît élémentaire, mais une erreur peut entraîner plusieurs problèmes :
- unité visuellement inclinée;
- boîtier qui ne s’enclenche pas correctement;
- contraintes sur les tuyaux;
- mauvaise évacuation du condensat;
- difficulté à terminer proprement les raccordements.
Avec une unité située aussi près de la partie supérieure du mur, la précision devient encore plus importante puisque les écarts sont beaucoup plus visibles.
Le drainage est l’une des parties les plus sous-estimées d’une installation murale
En mode climatisation et déshumidification, l’évaporateur intérieur produit de l’eau de condensation.
Cette eau doit être évacuée correctement.
Lorsque nous pouvons utiliser un drainage gravitaire, le tuyau doit conserver une pente appropriée sur son parcours. Un tuyau écrasé, remontant ou mal raccordé peut éventuellement entraîner un débordement.
Nous planifions donc le drain en même temps que les lignes frigorifiques, et non comme un élément ajouté après l’installation de l’appareil.
C’est particulièrement important lorsqu’une unité intérieure est très haute, comme celle photographiée à Saint-Valentin : nous voulons profiter du positionnement pour créer une évacuation logique et fiable tout en conservant une finition intérieure discrète.
Une technologie multizone qui facilite aussi la mise en service
Avec trois unités intérieures, la correspondance entre les circuits frigorifiques et les communications électriques doit être exacte.
La gamme MIDEA décrite dans la brochure possède une fonction SynchroConnect destinée à faciliter cette étape. Selon MIDEA, le système peut diagnostiquer l’état des connexions et synchroniser les circuits frigorifiques avec les connexions électriques appropriées lors de la mise en service.
Pour nous, cette technologie constitue un outil complémentaire. Elle ne remplace jamais les bonnes pratiques de chantier : identification des lignes, raccords correctement serrés, essais, mise sous vide et validation du fonctionnement de chaque zone.
Pourquoi une mise sous vide correcte est indispensable
Après le raccordement des lignes frigorifiques, nous ne mettons pas simplement le compresseur en marche.
Le circuit doit être préparé correctement avant l’ouverture du réfrigérant.
Une mise sous vide adéquate sert notamment à retirer l’air et l’humidité présents dans les conduites nouvellement installées.
L’humidité n’a pas sa place dans un circuit frigorifique. À long terme, une mise en service négligée peut nuire à la fiabilité de l’équipement.
Sur une installation triple zone, cette procédure demande encore davantage d’attention puisqu’il existe plusieurs branches frigorifiques.
Une unité intérieure discrète doit rester accessible pour l’entretien
La photo de Saint-Valentin permet également d’aborder un point pratique que nous expliquons souvent à nos clients : même lorsqu’un climatiseur mural est installé très haut, il faudra pouvoir y revenir.
Les filtres doivent être nettoyés périodiquement et l’évaporateur, la turbine et le bac de drainage nécessitent éventuellement un entretien CVAC plus approfondi.
Nous évitons donc autant que possible les configurations où une unité devient pratiquement inaccessible une fois les travaux de décoration terminés.
Pour le propriétaire, l’entretien courant comprend principalement :
- le nettoyage régulier des filtres;
- l’observation de tout bruit inhabituel;
- la vérification de l’écoulement normal du condensat;
- le maintien d’un espace libre devant l’unité;
- l’inspection de l’unité extérieure après les épisodes importants de neige.
LogisVert : pourquoi le numéro AHRI doit être conservé
Pour les propriétaires qui évaluent une thermopompe MIDEA à Saint-Valentin, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, la question de l’aide financière est souvent importante.
Depuis le 26 novembre 2025, Hydro-Québec exige que les thermopompes installées dans le cadre de la mesure applicable du programme LogisVert soient certifiées ENERGY STAR®, en plus des autres critères d’admissibilité.
Hydro-Québec indique actuellement une aide de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR® et de 120 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR® – Climat froid, sous réserve des critères du programme et de la combinaison exacte installée.
Le numéro AHRI 215471457 devient donc une information particulièrement utile. La documentation MIDEA l’associe précisément à la configuration triple zone MO3HX-H18B-2A avec trois unités sans conduits de 6 000 BTU.
Une ancienne liste officielle d’Hydro-Québec attribuait à cette combinaison une capacité de chauffage de 17 600 BTU/h à -8 °C. Toutefois, les listes et montants peuvent changer; Hydro-Québec précise d’ailleurs que le montant applicable doit être vérifié selon les règles et la liste en vigueur au moment de l’installation.
Nous recommandons donc toujours de confirmer la combinaison complète et le numéro AHRI plutôt que de se fier uniquement au nom commercial « MIDEA 28 ».
Ce que cette installation à Saint-Valentin montre particulièrement bien
Cette photo ne montre qu’une des trois zones, mais elle résume une grande partie de notre manière de travailler chez AirGreen.
L’unité n’a pas simplement été placée sur le premier mur disponible. Son installation tient compte de la hauteur, du plafond, de la diffusion de l’air, de l’apparence de la pièce et des impératifs techniques cachés derrière le mur.
C’est exactement la même méthode que nous appliquons pour nos installations de thermopompes à Montréal, nos projets de remplacement à Laval, nos installations multizones à Longueuil, ainsi que les travaux réalisés sur la Rive Sud et la Rive Nord.
Les erreurs que nous évitons sur une thermopompe triple zone
Une bonne installation doit prévenir des problèmes avant qu’ils apparaissent.
Parmi les erreurs les plus fréquentes que nous cherchons à éviter :
- installer les trois unités intérieures selon leur apparence plutôt que selon la circulation réelle de l’air;
- surdimensionner une petite chambre simplement pour augmenter le nombre de BTU sur la soumission;
- négliger l’accès aux filtres;
- installer une tête trop près d’un plafond ou d’une paroi sans vérifier les dégagements prescrits;
- créer des parcours de drains difficiles à maintenir;
- choisir une combinaison d’unités intérieures sans vérifier les règles de jumelage du fabricant;
- confondre la somme nominale des unités intérieures avec la capacité réellement disponible du compresseur;
- oublier de confirmer le numéro AHRI utilisé pour une demande de subvention;
- concentrer toute l’attention sur l’unité extérieure alors que le confort dépend énormément du positionnement intérieur.
Un projet réussi se remarque surtout une fois que les installateurs sont partis
Une fois l’échelle retirée et le chantier terminé, il ne restera dans cette pièce de Saint-Valentin qu’une unité MIDEA discrètement installée en hauteur.
C’est précisément le résultat que nous recherchons.
Le propriétaire ne devrait pas avoir à penser tous les jours aux conduites frigorifiques, à la pente du drain, à la plaque murale ou aux raccordements du système. Ces éléments doivent être correctement planifiés pendant l’installation afin que l’usage quotidien reste simple : sélectionner la température souhaitée et profiter du chauffage ou de la climatisation dans la zone concernée.
Avec une thermopompe triple zone MIDEA 28, cette logique est répétée dans trois espaces différents tout en conservant une seule unité extérieure.
Pour un propriétaire qui cherche une solution multizone à Saint-Valentin, ou pour un projet similaire à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous analysons chaque zone individuellement afin de proposer une configuration adaptée au bâtiment plutôt qu’une combinaison choisie uniquement à partir d’un nombre total de BTU.
Les outils du chantier
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Le déroulement du chantier
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Ce qu’on regarde sur un chantier comme celui-ci
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Les bons réflexes, une fois l’appareil en place
Six gestes simples pour que l’appareil dure. Votre liste reste sur cet appareil.
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Les bonnes pages, au bon moment
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
D’autres chantiers à voir, près de chez vous
Par ville, par appareil ou par région : parcourez plus de 4 700 réalisations publiées.
Chaque point : une ville où AirGreen a des réalisations publiées. Le point lumineux : ce chantier.
Une estimation sur place, la bonne capacité, le bon appareil.
L’estimation sur place est gratuite et la soumission suit en 24 h.
Texte et photo : chantier réel d’AirGreen Climatisation & Chauffage. Les schémas sont des illustrations génériques du type d’installation, pas un relevé de ce chantier. Sources des chiffres ajoutés : fiches produit airgreen.ca (performances NEEP / AHRI), Hydro-Québec (page Thermopompes, LogisVert, consultée le 13 octobre 2026), Régie de l’énergie (tarif D au 1er avril 2026).
