Installation d’une thermopompe triple zone MIDEA 28 à Clarenceville, en Montérégie

Trois zones de confort, un seul compresseur : une installation MIDEA 28 adaptée à une maison de Clarenceville

À Clarenceville, ce projet d’installation nous a amenés à travailler avec une configuration particulièrement intéressante pour les propriétaires qui souhaitent améliorer simultanément le chauffage et la climatisation de plusieurs pièces sans multiplier les unités extérieures. Nous avons installé une thermopompe triple zone MIDEA 28, une solution qui permet d’alimenter trois unités intérieures à partir d’un seul compresseur extérieur.

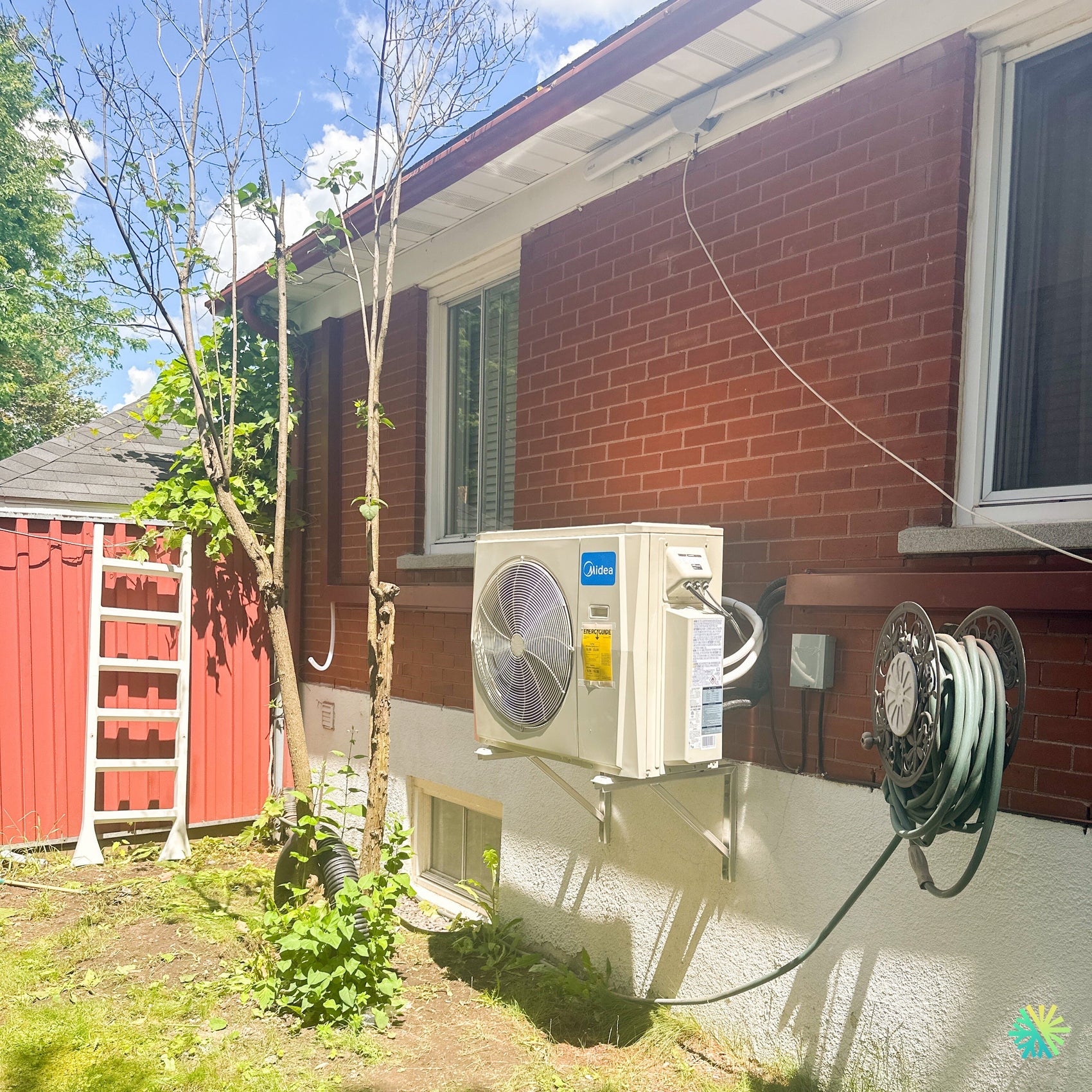

La photo de cette installation illustre bien une réalité que nous rencontrons régulièrement en CVAC au Québec : l’équipement doit être choisi en fonction de ses performances, mais son emplacement doit aussi tenir compte de l’architecture existante, des fenêtres, de la fondation, du dégagement disponible, de l’accès pour l’entretien, de l’accumulation hivernale de neige et du parcours des conduites frigorifiques.

Ici, l’unité extérieure MIDEA a été installée sur le côté d’une maison en brique, au-dessus de la fondation, dans une cour où plusieurs éléments réduisaient l’espace utilisable : fenêtre de sous-sol, végétation, arbre à proximité et accessoires extérieurs fixés au bâtiment. Notre objectif était donc de réaliser une installation de thermopompe triple zone compacte, accessible et adaptée à une utilisation quatre saisons.

Pourquoi une thermopompe triple zone était logique pour cette propriété

Une thermopompe multizone relie plusieurs unités intérieures à une seule unité extérieure. Dans la documentation technique MIDEA fournie pour cette installation, le principe est clairement défini : chaque unité intérieure dessert son propre espace et peut recevoir une consigne de température adaptée à la pièce concernée.

Pour une maison comportant, par exemple, une aire de vie principale et deux chambres, cette architecture offre une grande souplesse. Le propriétaire n’est pas obligé de maintenir exactement la même température partout.

Il devient possible de :

• maintenir davantage de chauffage dans une pièce fréquemment occupée;
• réduire la demande dans une chambre inutilisée pendant la journée;
• climatiser rapidement une zone exposée au soleil;
• éviter l'installation de trois compresseurs distincts autour du bâtiment;
• contrôler les trois espaces de façon beaucoup plus précise qu'avec un appareil mural unique surdimensionné.

La documentation de MIDEA souligne également l’intérêt de faire fonctionner uniquement les zones qui en ont besoin plutôt que de conditionner systématiquement toute la maison.

Il faut toutefois comprendre une nuance importante : une thermopompe multizone ne correspond pas à trois systèmes complètement indépendants. Les températures peuvent être réglées séparément, mais les unités raccordées à un même compresseur fonctionnent normalement dans un même mode principal, soit chauffage, soit climatisation.

La MIDEA 28 TripleZone de 18 000 BTU : les données techniques qui comptent réellement

La configuration MIDEA 28 TripleZone associée au compresseur extérieur MO3HX-H18B-2A possède une capacité nominale de 18 000 BTU/h. Le système est conçu pour alimenter jusqu’à trois zones et la configuration de référence de la documentation MIDEA associe trois unités intérieures All Easy Pro de 6 000 BTU au compresseur MO3HX-H18B-2A, sous le numéro AHRI 215471457.

Pour cette référence, les caractéristiques principales comprennent notamment :

• compresseur extérieur : MO3HX-H18B-2A;
• capacité nominale : 18 000 BTU/h;
• jusqu’à trois zones;
• réfrigérant R-454B;
• fonctionnement en chauffage conçu pour les températures pouvant atteindre environ -30 °C;
• SEER2 : 25,0;
• EER2 : 15,0;
• HSPF2 : 10,4;
• certification ENERGY STAR®;
• certification ENERGY STAR® climat froid;
• AHRI : 215471457;
• alimentation 208/230 V, monophasée, 60 Hz;
• niveau sonore extérieur annoncé d’environ 62 dB(A);
• dimensions extérieures d’environ 37,25 x 16,13 x 31,88 po;
• MCA de 16 A et protection maximale contre les surintensités de 20 A pour cette référence.

La fiche de la MIDEA 28 proposée par AirGreen confirme également le réfrigérant R-454B, le fonctionnement basse température, l’AHRI 215471457 et les principales valeurs de rendement de cette configuration.

Ces chiffres sont particulièrement intéressants lorsqu’on compare une thermopompe uniquement sur son prix d’achat. Deux systèmes de 18 000 BTU ne donnent pas nécessairement les mêmes performances en janvier, ni la même consommation annuelle. Le SEER2, le HSPF2, les capacités à basse température et la certification de la combinaison complète doivent entrer dans l’analyse.

Un montage mural qui répond directement aux contraintes visibles sur le chantier

L’un des éléments les plus importants de cette installation à Clarenceville est le support extérieur.

Nous avons installé le compresseur sur une structure métallique fixée au mur, plutôt que de le déposer directement près du sol. Sur la photo, l’unité est clairement surélevée au-dessus de la fondation et de la fenêtre de sous-sol.

Ce choix présente plusieurs avantages dans un climat comme celui du Québec.

Garder l’unité au-dessus de la neige

Une thermopompe doit pouvoir aspirer et évacuer librement l’air même en plein hiver. Une installation trop basse peut se retrouver entourée par la neige après quelques tempêtes ou après le passage de la souffleuse.

En surélevant le compresseur, nous réduisons les risques que la base de l’appareil soit bloquée par une accumulation importante.

Cela ne dispense évidemment pas le propriétaire de dégager la neige autour de la thermopompe, mais cela offre une marge de sécurité beaucoup plus intéressante.

Conserver un dégagement libre devant le ventilateur

Sur cette installation, le grand ventilateur frontal fait face à la cour. Il n’est pas orienté directement contre un mur ou enfermé dans un espace étroit.

C’est essentiel. Une thermopompe extérieure doit pouvoir déplacer une quantité considérable d’air. Un obstacle placé trop près du ventilateur peut favoriser la recirculation de l’air, réduire le rendement et compliquer le fonctionnement par temps froid.

Éviter de condamner la fenêtre du sous-sol

L’unité est positionnée suffisamment haut pour ne pas être simplement déposée devant la fenêtre de fondation.

Dans un projet de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, ce genre de détail peut sembler secondaire au moment de préparer la soumission. Sur le terrain, il influence pourtant directement le résultat final.

Un bon emplacement doit respecter le bâtiment avant même de respecter l’esthétique de la thermopompe.

Les supports antivibratoires : un petit détail qui compte sur un mur de maçonnerie

Sur la photo, nous pouvons également voir les points d’appui entre la thermopompe et son support métallique.

Lorsqu’un compresseur est fixé sur un support mural, nous accordons une attention particulière aux vibrations. Un appareil inverter moderne module son régime et fonctionne souvent à faible vitesse pendant de longues périodes. Une installation mécanique rigide peut malgré tout transmettre certaines vibrations vers la structure.

Le support, les ancrages et les éléments antivibratoires doivent donc être installés correctement.

Cette attention est particulièrement pertinente lorsque l’unité extérieure se trouve près :

• d’une chambre;
• d’un salon;
• d’une fenêtre;
• d’une structure légère;
• ou d’un mur susceptible de transmettre facilement les vibrations vers l’intérieur.

Une installation triple zone demande plus de précision qu’un système simple zone

Le compresseur extérieur n’est qu’une partie du travail. Une thermopompe triple zone implique trois circuits vers les espaces intérieurs.

Cela signifie davantage de conduites frigorifiques, davantage de câblage de communication et trois évacuations de condensat à planifier selon la configuration de la maison.

Chaque trajet doit être évalué avant le perçage.

Chez AirGreen, nous portons notamment attention à :

1. la longueur réelle de chaque ligne frigorifique;
2. la différence d’élévation entre le compresseur et les unités intérieures;
3. l’emplacement des pénétrations dans le bâtiment;
4. l’isolation des conduites;
5. la protection extérieure des lignes;
6. les pentes nécessaires aux drains de condensat;
7. l’accès futur pour l’entretien;
8. la configuration électrique;
9. la mise sous vide et le contrôle d’étanchéité avant le démarrage.

Sur un multizone, une erreur de raccordement entre une conduite frigorifique et le câblage correspondant peut également devenir beaucoup plus difficile à diagnostiquer qu’avec un simple appareil mural.

MIDEA intègre à cette gamme une technologie appelée SynchroConnect. Selon la documentation du fabricant, le système peut effectuer un diagnostic des correspondances entre les connexions électriques et les circuits frigorifiques et faciliter leur synchronisation lors de la mise en service.

Cette fonctionnalité ne remplace pas une installation rigoureuse. Elle constitue plutôt une protection supplémentaire lors de la mise en service d’un système comportant plusieurs circuits.

Le dimensionnement des trois zones ne consiste pas à additionner des BTU au hasard

C’est probablement l’une des erreurs les plus fréquentes lorsqu’un propriétaire compare des thermopompes multizones.

Un compresseur de 18 000 BTU peut accepter différentes combinaisons d’unités intérieures, mais cela ne signifie pas que chaque tête produira toujours sa capacité nominale maximale simultanément.

MIDEA précise elle-même dans son tableau de combinaisons que lorsque la charge nominale totale des unités intérieures dépasse la capacité du compresseur extérieur, la capacité réellement disponible pour chaque unité peut être réduite, phénomène particulièrement visible en chauffage.

C’est exactement pour cette raison que nous ne dimensionnons pas un système uniquement à partir de la superficie totale du bâtiment.

Nous regardons aussi :

• la superficie de chacune des zones;
• le nombre de murs extérieurs;
• la fenestration;
• l’orientation solaire;
• l’isolation;
• la hauteur des plafonds;
• la communication de l’air entre les pièces;
• l’utilisation de chaque espace;
• les besoins en chauffage à basse température.

Une chambre fermée de 120 pi² n’a pas les mêmes besoins qu’une aire ouverte cuisine-salon de 600 pi², même si les deux font partie du même bâtiment.

Ce projet de Clarenceville illustre ce qu’une bonne installation multizone doit prévoir dès le départ

Une MIDEA 28 triple zone est intéressante parce qu’elle concentre trois zones de confort sur une seule plateforme extérieure. Mais la qualité finale dépend tout autant de l’installation que de la machine elle-même.

Sur ce chantier de Clarenceville, le résultat visible résume plusieurs décisions techniques importantes : compresseur surélevé, façade du ventilateur dégagée, accès au côté service, positionnement compatible avec la fenêtre du sous-sol et raccordements regroupés à proximité du bâtiment.

Le circuit électrique doit être vérifié avant l’installation

La photo montre également le dispositif électrique extérieur placé à proximité du compresseur.

Pour la configuration MO3HX-H18B-2A, les données techniques indiquent une alimentation de 208/230 V et des caractéristiques électriques qui doivent être respectées lors du choix du circuit et de sa protection. Il ne faut jamais décider du disjoncteur simplement parce qu’une ancienne thermopompe occupait déjà le même emplacement.

Lors d’un remplacement, nous vérifions :

• la tension;
• le calibre du câblage existant;
• l’ampacité minimale exigée par le fabricant;
• la protection maximale permise;
• l’état du sectionneur extérieur;
• l’espace disponible dans le panneau électrique.

Cette vérification permet d’éviter une situation frustrante où le nouvel appareil est mécaniquement installé mais ne peut pas être mis en service correctement.

LogisVert : vérifier le numéro AHRI plutôt que de se fier uniquement au nom MIDEA 28

La subvention LogisVert est un autre point important pour les propriétaires qui évaluent une thermopompe au Québec.

Depuis le 26 novembre 2025, Hydro-Québec indique notamment que les thermopompes installées doivent être certifiées ENERGY STAR® pour être admissibles à une aide financière. Hydro-Québec recommande par ailleurs d’effectuer la recherche à l’aide du numéro AHRI, puisque l’admissibilité et les montants peuvent varier selon la combinaison installée, la date des travaux et la situation du demandeur.

Pour la MIDEA 28 présentée ici, le numéro de référence important à retenir pour la configuration triple zone sans conduits de 18 000 BTU est AHRI 215471457.

Nous préférons toujours valider le dossier avec la liste LogisVert en vigueur au moment de l’installation plutôt que d’annoncer un montant basé sur une ancienne grille. Hydro-Québec précise également qu’une demande doit généralement être déposée dans les neuf mois suivant l’installation.

Les erreurs que nous cherchons à éviter sur une installation triple zone

Une installation multizone demande davantage de planification qu’elle n’en laisse paraître une fois terminée.

Parmi les problèmes que nous cherchons systématiquement à prévenir :

• un compresseur installé trop près du sol, où la neige peut bloquer les échanges d’air;
• un mauvais dimensionnement des unités intérieures, créant des cycles courts ou des zones inconfortables;
• une somme de capacités intérieures mal adaptée au compresseur extérieur;
• des conduites frigorifiques inutilement longues, qui compliquent le travail et peuvent affecter les performances;
• des drains mal positionnés, susceptibles de causer des écoulements ou des dommages à l’intérieur;
• un accès de service insuffisant autour de l’unité extérieure;
• une mauvaise gestion des vibrations sur un support mural;
• une alimentation électrique non vérifiée avant l’arrivée des installateurs;
• une mauvaise compréhension du fonctionnement multizone, particulièrement concernant le mode chauffage ou climatisation commun au système.

Une installation propre ne se résume donc pas à aligner correctement le compresseur sur son support. Les décisions invisibles derrière la machine sont souvent celles qui déterminent la fiabilité du système après plusieurs hivers.

Pourquoi cette MIDEA 28 est pertinente bien au-delà de Clarenceville

Le contexte de cette maison de Clarenceville est différent d’un duplex de Montréal, d’un bungalow de Laval, d’une maison à étages de Longueuil ou d’une propriété située sur la Rive Nord ou la Rive Sud. Pourtant, les enjeux sont souvent similaires.

Les propriétaires cherchent généralement à obtenir :

• plusieurs zones de température sans installer plusieurs compresseurs;
• un chauffage efficace pendant l’hiver québécois;
• une climatisation précise en été;
• une consommation électrique maîtrisée;
• une installation extérieure compacte;
• un équipement admissible, lorsque possible, aux programmes d’aide financière;
• un système que l’on pourra entretenir correctement pendant plusieurs années.

La MIDEA 28 répond particulièrement bien aux projets où trois espaces distincts doivent être traités avec une seule unité extérieure.

Chez AirGreen, la machine est choisie après l’analyse du bâtiment

Nous installons des thermopompes, des systèmes multizones et d’autres équipements CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, ainsi que dans plusieurs municipalités de la grande région.

Notre approche pour un système triple zone consiste d’abord à comprendre le bâtiment : les pièces à traiter, les distances, le panneau électrique, les emplacements possibles des unités intérieures, les drains et l’emplacement réel du compresseur.

Cette installation MIDEA 28 à Clarenceville montre pourquoi cette étape est importante.

Le compresseur occupe finalement une portion relativement petite du mur extérieur. Pourtant, derrière ce résultat se trouvent le choix des trois zones, le dimensionnement, le positionnement du support, le tracé des conduites, la coordination électrique, la mise sous vide, les tests de fonctionnement et la vérification de chaque unité intérieure.

C’est cette attention aux détails qui transforme une thermopompe triple zone en véritable système de confort pour la maison.

Pour un projet de thermopompe MIDEA 28, une nouvelle installation CVAC ou le remplacement d’un système existant à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous pouvons analyser la propriété, déterminer les capacités appropriées pour chaque zone et préparer une installation adaptée autant au bâtiment qu’aux exigences techniques du fabricant.
