Installation d'une fournaise électrique GREE FLEXX R32 à Clarenceville, Saint-Georges-de-Clarenceville (MRC du Haut-Richelieu)

Un système central complet dans un local de rangement de deux mètres sur deux

À Clarenceville, tout près de la frontière du Vermont et à quelques minutes du lac Champlain, nous avons installé un système central GREE FLEXX R32 dans ce qui était, jusqu'au matin du chantier, une garde-robe de sous-sol remplie d'étagères, de boîtes et de bacs de rangement.

Ce genre d'espace est la réalité de la majorité des maisons du Haut-Richelieu et de la Montérégie rurale. Le sous-sol est fini, la salle mécanique n'a jamais été prévue comme telle, et l'équipement doit cohabiter avec le rangement de la famille. Un installateur pressé y voit un espace disponible. Nous y voyons quatre contraintes distinctes à régler avant même de sortir l'appareil de sa boîte : le volume de la pièce, les dégagements de service, le cheminement de la ligne de réfrigérant, et l'évacuation du condensat dans un plancher fini.

Le contexte : pas de gaz naturel, un réseau de conduits existant, et une facture d'hiver à réduire

Saint-Georges-de-Clarenceville n'est pas desservi par le gaz naturel. Comme partout dans ce secteur du Haut-Richelieu, le chauffage se fait à l'électricité, au propane ou au mazout, et les maisons équipées d'un réseau de conduits fonctionnent presque toujours avec une fournaise électrique.

Le client avait exactement ce montage : un réseau de distribution d'air en bon état, un plénum de retour avec filtre, et un chauffage 100 % résistif. Sa demande tenait en deux points. Ajouter la climatisation, parce que l'humidité qui remonte du lac Champlain en juillet rend les étages difficiles à vivre. Et réduire la portion résistive de sa facture de chauffage sans toucher aux conduits existants ni refaire son sous-sol.

C'est le scénario dans lequel le FLEXX R32 est le plus efficace : le cabinet de ventilation prend la place de l'ancien appareil, le réseau reste intact, et la fournaise électrique demeure présente, mais en appui plutôt qu'en première ligne.

L'équipement installé et ses données certifiées

La configuration retenue est un GREE FLEXX R32 de 4 tonnes :

• Unité intérieure (cabinet de ventilation) : GUD48AH2/G-D(U)
• Unité extérieure : GUD60W2/NhE-D(U)
• Numéro AHRI : 217120761
• Capacité en climatisation : 48 000 BTU/h nominal, modulation de 34 000 à 50 000 BTU/h
• Capacité en chauffage : 48 000 BTU/h nominal, modulation de 34 000 à 52 000 BTU/h
• TRÉS2 (SEER2) : 19, la meilleure valeur de refroidissement de toute la gamme FLEXX
• CPSC2 (HSPF2) : 10
• TRÉ2 (EER2) : 12 — COP : 3,4
• Réfrigérant : R32, charge d'usine de 4,6 kg
• Plage de chauffage : -30 °C à 24 °C — Plage de climatisation : -15 °C à 54 °C
• Débit d'air : 1 200 CFM à une pression statique externe nominale de 125 Pa (0,5 po c.e.)
• Alimentation : 208-230 V, MCA de 7,1 A et MOCP de 15 A pour le cabinet intérieur
• Unité extérieure : MCA de 39,9 A et MOCP de 45 A, deux moteurs de ventilateur de 1/6 HP
• Poids : 90,5 kg pour l'unité intérieure, 109,5 kg pour l'unité extérieure
• Homologation ENERGY STAR, sonde de détection de fuite A2L incluse, module Wi-Fi monté en usine, commande par thermostat conventionnel 24 VAC

La fournaise électrique THERMOLEC : un appareil distinct, monté en conduit

C'est ici que ce chantier se distingue de la plupart des installations que nous documentons.

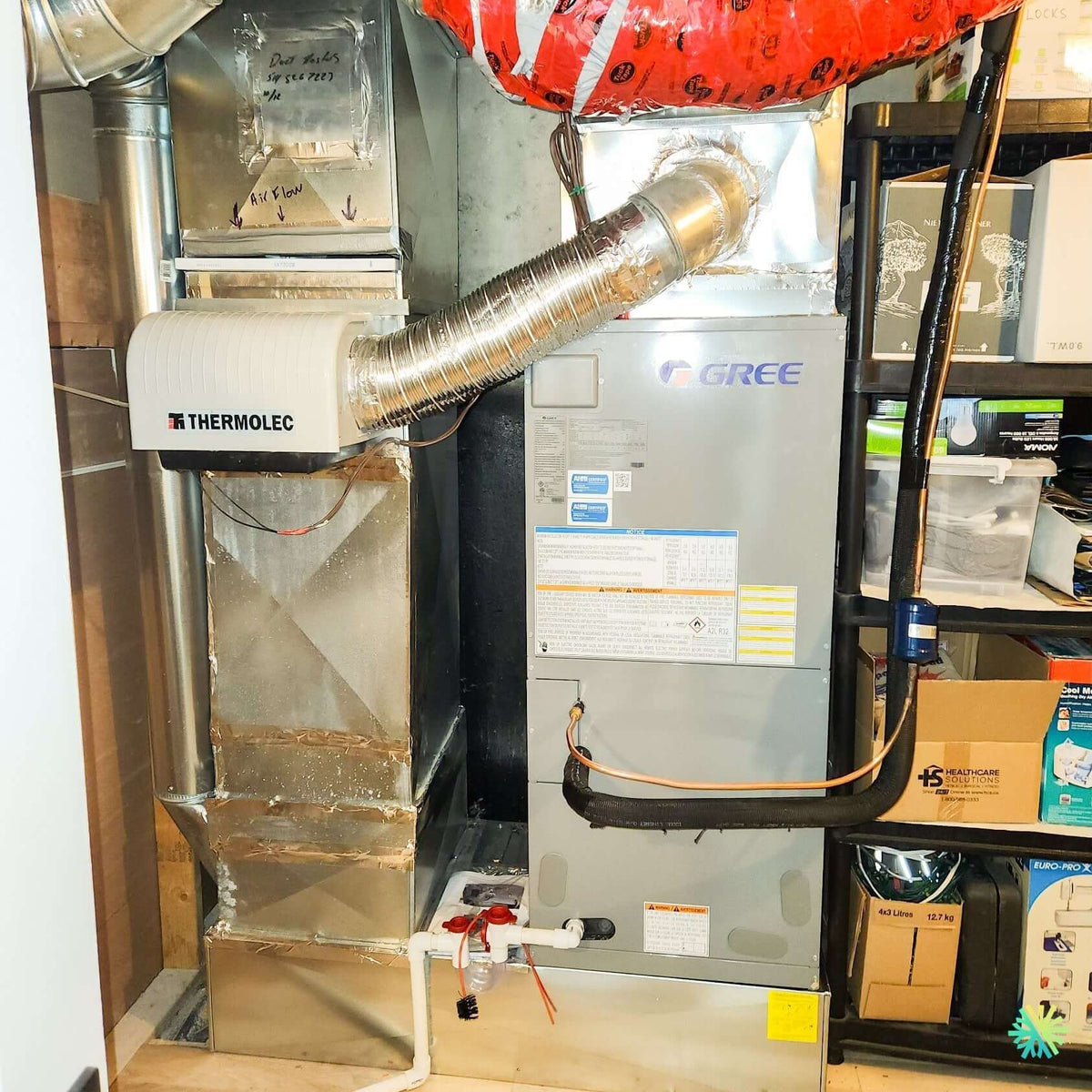

Sur la photo, le boîtier blanc THERMOLEC fixé sur le plénum, à gauche du cabinet GREE, n'est pas un accessoire décoratif : c'est la fournaise électrique du système. Plutôt que d'utiliser une trousse de chauffage insérée dans le cabinet de ventilation, nous avons conservé un chauffage électrique en conduit raccordé au réseau par une section de conduit flexible isolé.

Pourquoi choisir un chauffage en conduit plutôt qu'une trousse intégrée

Ce choix n'est pas un compromis. Il répond à trois avantages concrets, particulièrement en rénovation :

1. La flexibilité de puissance. Les trousses intégrées se déclinent en un nombre limité de puissances. Un appareil de conduit permet d'ajuster la capacité de chauffage d'appoint au calcul de charge réel du bâtiment plutôt qu'à ce qui est disponible en inventaire.
2. L'accessibilité en service. Les éléments, les limiteurs et les contacteurs se trouvent dans un boîtier autonome, accessible par un seul panneau. Dans un local de rangement où le cabinet principal est coincé entre deux murs, cette séparation vaut de l'or lors d'un appel de service en janvier.
3. La séparation électrique. Le circuit de chauffage est indépendant du circuit du cabinet de ventilation, ce qui simplifie le diagnostic et permet de couper le chauffage d'appoint sans priver la maison de ventilation.

Les règles à ne jamais contourner sur un chauffage électrique en conduit

Un appareil de chauffage en conduit est simple, mais il est intransigeant sur quatre points, et c'est là que les installations bâclées se manifestent quelques années plus tard :

• Il doit être en aval du cabinet de ventilation, jamais sur le retour. L'air passe d'abord dans le ventilateur, ensuite dans les éléments.
• Il exige une preuve de débit d'air. L'appareil ne doit pouvoir alimenter ses éléments que lorsque le ventilateur tourne réellement. Le verrouillage se fait par le contrôle et par un dispositif de sécurité de débit, avec un limiteur thermique de secours à réarmement manuel.
• Il exige une longueur de conduit droite en amont et en aval, pour que l'air se répartisse uniformément sur les éléments. Un coude collé directement à la sortie crée des zones où l'air stagne et où le limiteur finit par déclencher.
• Il exige un dégagement de service dégagé en permanence. Dans une pièce de rangement, cela veut dire que la boîte de décorations de Noël ne peut pas y retourner en janvier.

La logique de commande : deux sources, un seul thermostat

En chauffage, la thermopompe couvre la demande jusqu'à ce que la température extérieure descende sous le point d'équilibre de la maison. En dessous, ou pendant les cycles de dégivrage, la fournaise électrique THERMOLEC prend le relais partiellement ou totalement.

La configuration du thermostat 24 VAC est ce qui détermine si le client économisera réellement. Trois réglages sont vérifiés à la mise en service : le mode thermopompe avec appoint (et non deux étages conventionnels), la polarité de la vanne d'inversion, et surtout le verrouillage de l'appoint. Sans ce dernier, le chauffage résistif s'enclenche à chaque hausse de consigne et le rendement saisonnier de 10 CPSC2 devient théorique.

Le local de rangement : le calcul A2L que trop de gens sautent

Le R32 est classé A2L, légèrement inflammable. Le FLEXX intègre une sonde de détection de fuite A2L montée en usine qui, sur détection, démarre le ventilateur intérieur pour disperser le réfrigérant.

Cette sécurité repose sur une hypothèse : la pièce a un volume suffisant et l'air peut y circuler. La notice apposée sur le cabinet donne une surface de plancher minimale en fonction de la charge de réfrigérant. Avec 4,6 kg de R32 pour cette configuration, la valeur exigée est la plus élevée de la gamme.

Dans une pièce de rangement fermée, deux vérifications s'imposent avant l'installation, et non après :

• Le volume réel de la pièce, mesuré, pas estimé. Si le local est trop petit, la solution est une grille de transfert ou une porte ajourée vers l'espace adjacent, pas une approximation optimiste.
• La liberté de circulation de l'air autour de l'appareil. Un ventilateur qui aspire contre un mur de bacs de plastique ne disperse rien.

Nous laissons systématiquement une consigne écrite au client : les étagères peuvent rester, les boîtes ne remontent pas devant les panneaux d'accès ni contre les grilles.

Le condensat : l'interrupteur à flotteur est l'assurance la moins chère du chantier

Le raccordement de condensat visible au bas de l'appareil combine plusieurs éléments que nous installons de série :

1. Un siphon dimensionné selon la pression du ventilateur.
2. Deux bouchons de nettoyage rouges, placés de manière à pouvoir passer une brosse sans démonter la tuyauterie.
3. Un regard transparent, qui permet de constater visuellement l'écoulement pendant la saison de climatisation.
4. Un interrupteur de sécurité à flotteur, dont les conducteurs orangés remontent vers la commande de l'appareil.

Ce dernier point mérite d'être insisté. Un serpentin de 4 tonnes en pleine humidité de juillet, dans le secteur du lac Champlain, produit plusieurs litres d'eau par jour. Si le drain se bouche, l'interrupteur à flotteur arrête le système avant que le bac ne déborde. Le client se retrouve avec une maison chaude et un appel de service, plutôt qu'avec un plancher fini à refaire. C'est une pièce de quelques dollars qui évite les réclamations les plus coûteuses que nous voyons dans le métier.

La ligne de réfrigérant, le filtre déshydrateur et le cheminement dans un local encombré

La ligne de réfrigérant entre par le haut du local, longe le mur de droite et redescend vers les raccords de l'appareil. La ligne d'aspiration est isolée sur toute sa longueur, la ligne liquide reste en cuivre nu à l'intérieur, et un filtre déshydrateur est installé sur la ligne liquide.

Trois précisions techniques sur ce volet :

• Le diamètre est de 3/8 po au liquide et 3/4 po au gaz sur cette configuration.
• La longueur de préchargement est de 7,5 m. Au-delà, la charge additionnelle est de 20 g par mètre pour les modèles de 48 000 et 54 000 BTU, contre 30 g par mètre pour les plus petits. La longueur maximale entre les unités est de 30 m, avec un dénivelé maximal de 15 m.
• La charge est pesée sur balance, puis inscrite sur une étiquette apposée à l'appareil. Un technicien qui interviendra dans huit ans doit savoir combien de réfrigérant se trouve dans le système sans avoir à le deviner.

Dans une pièce où des étagères métalliques sont montées à 30 cm de la ligne, nous fixons et protégeons le tracé pour qu'un bac glissé un peu vite ne vienne pas plier un tube de cuivre. Ce détail n'apparaît jamais dans une soumission. Il apparaît dans les appels de service.

Erreurs à éviter sur ce type d'installation

1. Installer dans un local fermé sans faire le calcul de volume A2L. C'est la vérification la plus souvent omise sur les systèmes au R32, et c'est une exigence, pas une recommandation.
2. Placer le chauffage électrique en conduit sur le retour. Il doit être en aval du ventilateur, sans exception.
3. Ne pas installer d'interrupteur de sécurité à flotteur sur un appareil situé au-dessus d'un plancher fini.
4. Reprendre la capacité de l'ancienne fournaise sans calcul de charge. Un cabinet de 4 tonnes dans une maison qui en demande 2,5 fait des cycles courts et déshumidifie mal en été.
5. Négliger la pression statique du réseau existant. Le cabinet livre son débit nominal à 125 Pa; un filtre trop dense ou une transition étranglée fait chuter le rendement sans qu'aucun voyant ne s'allume.
6. Laisser le local se remplir de rangement après le départ des techniciens. Les dégagements de service et la circulation d'air ne sont utiles que s'ils sont maintenus.

Admissibilité aux subventions

Le GREE FLEXX R32 est homologué ENERGY STAR et chaque paire intérieure-extérieure porte un numéro AHRI distinct. Ici, c'est le 217120761. C'est ce numéro, et non le nom commercial de la gamme, que les programmes gouvernementaux et les distributeurs exigent pour valider l'admissibilité aux rabais applicables.

Les critères et les montants évoluent selon les programmes et les périodes. Nous validons l'admissibilité de la configuration exacte avant la signature du contrat, et nous remettons la fiche AHRI correspondante avec la facture. Une paire mal appariée sur papier suffit à faire refuser un dossier complet, même si l'installation est irréprochable.

Ce que nous retenons du chantier de Clarenceville

Convertir une fournaise électrique en système central à thermopompe ne consiste pas à remplacer une boîte par une autre. Sur ce chantier, la valeur ajoutée s'est jouée dans des décisions qui ne coûtent presque rien lorsqu'elles sont prises au bon moment : mesurer le volume du local avant de commander, positionner le chauffage en conduit en aval avec sa longueur droite, installer un flotteur de sécurité, protéger le tracé de la ligne dans une pièce encombrée, et documenter la charge de réfrigérant sur l'appareil.
