Une installation multizone où le positionnement du groupe extérieur faisait partie intégrante du travail
À Mont-Saint-Hilaire, cette installation d’une thermopompe triple zone MIDEA 28 montre un aspect du travail CVAC qui influence directement la durabilité du système : l’emplacement de l’unité extérieure. Sur la photo finale du chantier, le groupe MIDEA à ventilateur unique est installé sur deux supports métalliques fixés à la fondation, entre une grande fenêtre du rez-de-chaussée et une petite fenêtre du sous-sol. Les conduites sont regroupées dans une finition blanche qui suit horizontalement le bâtiment, tandis que l’accès aux installations existantes, notamment au robinet extérieur situé à droite, demeure dégagé.
Ce type de configuration semble simple une fois terminé. Pourtant, avant de fixer une thermopompe multizone, nous devons vérifier plusieurs contraintes en même temps : la hauteur par rapport au sol, la présence des fenêtres, le parcours des lignes frigorifiques, l’espace de service, la proximité des autres éléments du bâtiment et la quantité d’air libre disponible devant et autour du condenseur.
À Mont-Saint-Hilaire, où une thermopompe doit composer non seulement avec les périodes chaudes de l’été, mais également avec la neige, la glace et les cycles de dégivrage en hiver, l’implantation extérieure mérite autant d’attention que le choix des unités intérieures.
Une seule unité extérieure pour trois zones distinctes
Le principe du système installé est particulièrement intéressant pour une maison comportant plusieurs espaces aux besoins différents. Une thermopompe triple zone utilise un seul condenseur extérieur pour alimenter trois unités intérieures.
MIDEA décrit son architecture multizone comme un système dans lequel une unité extérieure est raccordée à plusieurs unités intérieures, chacune pouvant être réglée et programmée individuellement selon la température recherchée dans son espace.
Concrètement, une telle configuration permet de traiter, par exemple, un salon et deux chambres sans devoir installer trois unités extérieures indépendantes.
La page 2 de la brochure MIDEA 28 met également en avant deux avantages directement associés à cette architecture : le contrôle individuel des unités intérieures et la réduction de l’espace extérieur nécessaire lorsqu’on regroupe plusieurs zones sur un même condenseur.
Pour une propriété de Mont-Saint-Hilaire, cela peut représenter un avantage appréciable lorsque la façade latérale, la cour ou l’espace entre deux maisons doit rester aussi dégagé que possible.

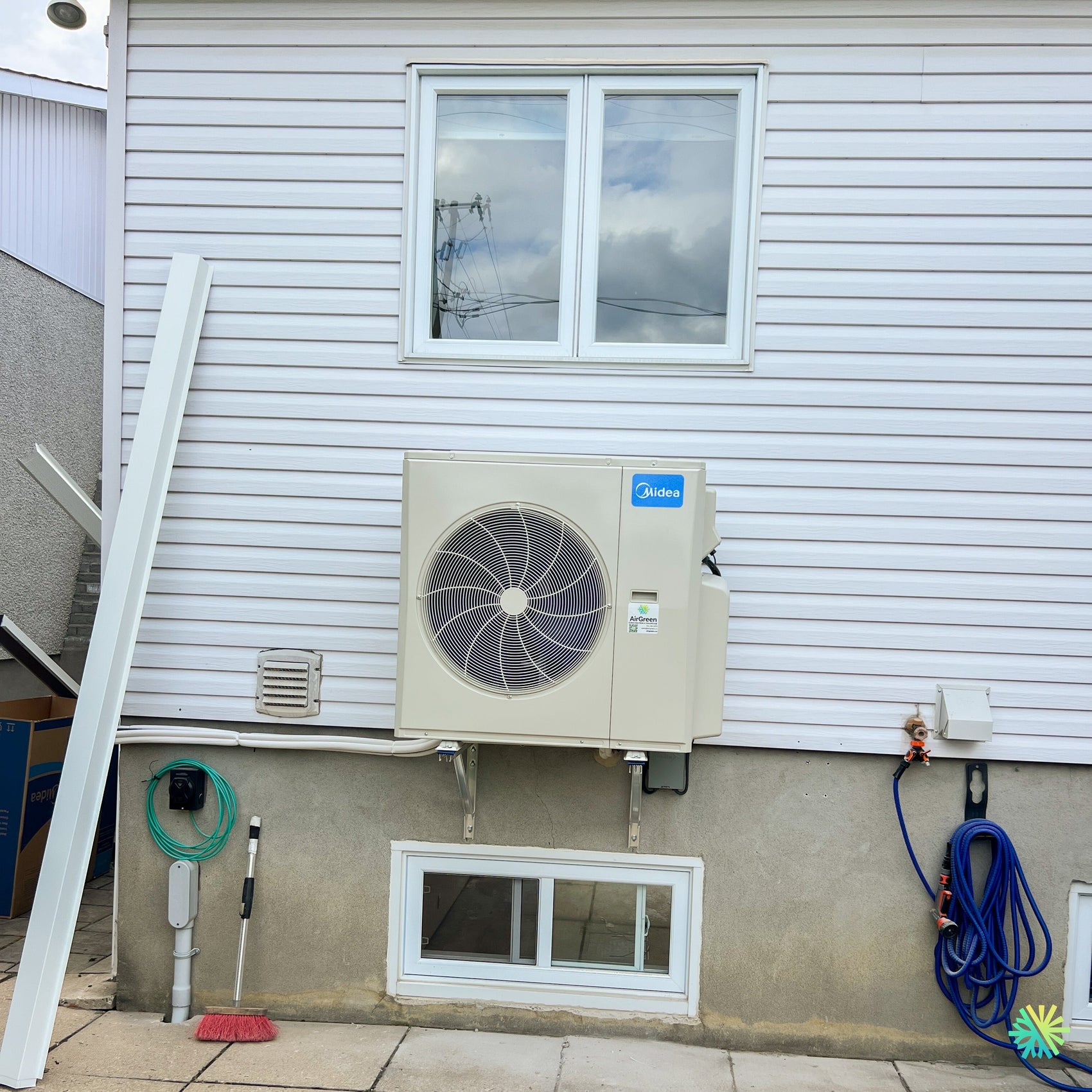

La photo révèle un détail important : la thermopompe n’est pas déposée au sol
L’un des éléments les plus visibles de cette installation CVAC est le montage mural du groupe extérieur.
Nous avons ici une unité soutenue par deux équerres métalliques ancrées dans la partie en béton de la fondation. Elle est donc nettement surélevée par rapport aux dalles du passage extérieur.
Cette méthode apporte plusieurs bénéfices dans notre climat :
- elle maintient l’appareil plus haut que le niveau immédiat du sol;
- elle réduit l’exposition à certaines accumulations de neige;
- elle libère l’espace au sol sous le condenseur;
- elle facilite l’inspection de la partie inférieure de l’appareil;
- elle permet de travailler avec les contraintes déjà présentes sur la façade;
- elle évite l’ajout d’une dalle au sol dans un passage relativement étroit.
La hauteur ne peut toutefois pas être choisie au hasard. Sur cette propriété, une petite fenêtre de sous-sol se trouve directement sous la zone disponible, tandis qu’une fenêtre beaucoup plus grande occupe la partie supérieure de la façade.
Le condenseur devait donc trouver sa place entre ces deux ouvertures, sans obstruer la fenêtre du sous-sol ni empiéter sur celle du niveau supérieur.
C’est précisément ce genre de détail que nous évaluons lors de la préparation d’une installation de thermopompe à Mont-Saint-Hilaire, Beloeil, Longueuil ou ailleurs sur la Rive-Sud.
Un parcours de conduites pensé pour suivre le bâtiment
On remarque également sur la photo une finition blanche qui longe horizontalement le bas du revêtement extérieur avant d’arriver vers le groupe MIDEA.
Ces protections permettent de regrouper et protéger les éléments nécessaires au fonctionnement du système, notamment les liaisons frigorifiques et le câblage associé à l’installation.
Sur une thermopompe simple zone, le parcours peut parfois être très court. Avec une thermopompe triple zone, le travail devient plus complexe puisque plusieurs unités intérieures communiquent avec un même groupe extérieur.
Il faut notamment coordonner :
- les différents jeux de conduites frigorifiques;
- les connexions électriques et de communication;
- les parcours provenant des trois zones;
- les changements de direction;
- les points d’entrée dans le bâtiment;
- l’accès futur aux raccordements.
Une bonne finition extérieure n’est donc pas uniquement esthétique. Elle protège également les installations et aide à conserver un parcours structuré qui reste compréhensible lors d’un futur entretien CVAC ou d’un diagnostic.
MIDEA 28 : une architecture multizone conçue pour plusieurs configurations
La documentation MIDEA fournie avec cette installation montre que la gamme ne se limite pas à une seule combinaison.
La brochure indique notamment des condenseurs pouvant gérer de 1 à 3 zones, 1 à 4 zones, 1 à 5 zones et jusqu’à 6 zones, selon la capacité et le modèle sélectionnés.
C’est une donnée importante lorsqu’un propriétaire compare une installation triple zone avec une autre soumission.
Le mot « triple zone » indique qu’il y aura trois espaces desservis, mais il ne révèle pas à lui seul :
- la capacité exacte du condenseur;
- la capacité de chacune des trois unités intérieures;
- le type d’unité intérieure;
- le rendement certifié de la combinaison;
- le numéro AHRI de l’ensemble.
La plaque signalétique précise du groupe installé n’étant pas lisible sur la photo fournie, nous ne lui attribuons pas artificiellement un numéro de modèle ou une capacité qui ne peuvent être confirmés visuellement. Le projet est identifié comme une MIDEA 28 triple zone, mais la combinaison exacte doit toujours être reprise de la facture et des numéros de modèle réellement installés.
Pourquoi la combinaison des BTU est plus importante que leur simple addition
La brochure MIDEA contient plusieurs pages consacrées aux règles de combinaison des unités intérieures.
Pour une configuration trois zones, plusieurs capacités peuvent être permises selon le groupe extérieur choisi. La documentation montre par exemple des combinaisons telles que 6 + 6 + 6, 6 + 6 + 9, 6 + 9 + 12, 9 + 9 + 9, 9 + 12 + 12 et d’autres configurations selon le modèle de condenseur.
Ces chiffres représentent des milliers de BTU/h nominaux par unité intérieure.
Mais voici le point technique que nous insistons toujours à expliquer : additionner la capacité nominale des trois unités intérieures ne garantit pas que chacune pourra fournir sa pleine capacité simultanément.
MIDEA précise elle-même que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible de chaque unité peut être réduite. Le fabricant mentionne que cet effet est particulièrement visible en mode chauffage.
C’est pourquoi nous dimensionnons une installation multizone comme un système complet.
Le bon calcul se fait pièce par pièce
Lors de la sélection des trois zones, nous ne nous contentons pas d’estimer les besoins à partir de la superficie totale de la maison.
Chaque pièce possède sa propre charge thermique.
Nous regardons notamment :
- sa superficie;
- son exposition solaire;
- la quantité et la qualité du vitrage;
- le niveau d’isolation;
- la hauteur du plafond;
- son emplacement dans la maison;
- la présence d’un étage au-dessus ou en dessous;
- la circulation de l’air vers les pièces voisines;
- l’utilisation réelle de l’espace;
- les pertes de chaleur en hiver.
Une chambre relativement petite n’a pas nécessairement besoin de la même unité qu’un grand espace salon-salle à manger.
Le but n’est pas d’installer le plus grand nombre de BTU possible. Nous cherchons plutôt une combinaison qui permet au compresseur Inverter de moduler efficacement et aux unités intérieures de maintenir une température stable.
La technologie Inverter prend tout son sens sur trois zones
Le système multizone MIDEA utilise une technologie Inverter permettant d’ajuster la capacité en fonction des besoins.
Selon la brochure, le système module le fonctionnement du compresseur et des moteurs de ventilateurs lorsque la température évolue. Lorsque toutes les pièces ne demandent pas de climatisation simultanément, le système peut fonctionner à charge partielle avec une consommation réduite.
Dans une maison triple zone, cette capacité de modulation est particulièrement utile.
Prenons une situation courante : une chambre orientée au nord a déjà atteint sa consigne, tandis qu’un espace exposé au soleil demande encore de la climatisation. Le système n’a pas besoin de traiter les deux pièces exactement de la même façon.
En hiver, la situation peut s’inverser. Certaines zones peuvent perdre davantage de chaleur en raison de leur vitrage ou de leur exposition.
Cette flexibilité explique pourquoi le dimensionnement des unités intérieures est aussi important que la capacité du groupe installé dehors.
Une gamme d’unités intérieures qui ne se limite pas aux murales
La MIDEA 28 possède également une caractéristique intéressante pour des projets plus complexes : la diversité des unités intérieures compatibles.
La page 4 de la brochure présente notamment des solutions murales, des consoles, des cassettes, des unités minces avec conduits et des appareils de traitement d’air. MIDEA indique que sa gamme permet différentes applications avec ou sans conduits.
Cette flexibilité peut devenir utile dans une maison où l’on souhaite, par exemple, utiliser une unité murale dans une aire ouverte tout en choisissant une solution plus discrète dans un autre secteur.
Pour les unités All Easy Pro murales, la brochure liste différentes capacités allant de 6 000 BTU/h jusqu’à des formats nettement supérieurs selon le modèle. Les unités présentées sont alimentées en 208/230 V, monophasé, 60 Hz.
Ce que cette installation à Mont-Saint-Hilaire montre avant de choisir une thermopompe triple zone
Le dégagement extérieur doit être planifié avant les raccordements
La façade photographiée comporte plusieurs contraintes : deux fenêtres, une sortie de ventilation, un robinet extérieur, un passage au sol et différentes installations existantes.
Nous ne pouvions donc pas considérer toute la façade comme une surface disponible.
Le positionnement retenu conserve l’accès au robinet situé à droite, maintient la petite fenêtre du sous-sol visible et place le groupe à une hauteur pratique.
C’est un point que nous recommandons de vérifier avant de signer une soumission CVAC : demandez où exactement sera installé le condenseur.
Un devis très attrayant peut devenir beaucoup moins intéressant si l’appareil se retrouve devant une fenêtre, dans un passage, trop près du sol ou dans un endroit difficile à entretenir.
L’accès de service doit rester possible plusieurs années après l’installation
Une thermopompe n’est pas un équipement que l’on installe pour ensuite oublier son existence.
À un moment ou à un autre, un technicien devra pouvoir inspecter :
- les connexions électriques;
- les valves frigorifiques;
- l’échangeur extérieur;
- le ventilateur;
- les composants électroniques;
- les raccordements associés aux différentes zones.
Sur la photo de cette installation à Mont-Saint-Hilaire, les connexions techniques demeurent regroupées du côté droit de l’unité, avec un espace de travail raisonnable autour du condenseur.
Ce détail devient très important lorsqu’un entretien de thermopompe ou un diagnostic doit être effectué sans démonter des éléments du bâtiment.
SynchroConnect et la complexité particulière d’un multizone
Sur une installation à trois zones, chaque unité intérieure doit être associée correctement à son circuit et à son câblage.
La brochure MIDEA décrit sa technologie SynchroConnect, conçue pour vérifier les connexions après que l’installateur a raccordé les lignes et conducteurs. MIDEA indique également que le système peut, dans certaines conditions, synchroniser la correspondance entre les connexions frigorifiques et électriques.
C’est un outil intéressant, mais il ne remplace jamais les étapes fondamentales de mise en service.
Nous devons toujours assurer :
- des raccords frigorifiques conformes;
- un contrôle de l’étanchéité;
- un tirage au vide approprié;
- des connexions électriques sécuritaires;
- la validation des trois zones;
- le contrôle du fonctionnement en chauffage et en climatisation;
- la vérification du drainage des unités intérieures.
Rendement énergétique : ne pas utiliser un SEER2 sans vérifier la combinaison
Les performances publiées par MIDEA varient selon le groupe extérieur et les unités intérieures avec lesquels il est certifié.
À titre de référence, la brochure présente pour une configuration Extreme Heat trois zones All Easy Pro 6K + 6K + 6K le groupe MO3HX-H18B-2A et le numéro AHRI 215471457.
Pour cette combinaison précise, MIDEA publie notamment :
- 19 000 BTU/h en climatisation;
- 20 000 BTU/h en chauffage;
- SEER2 de 25;
- EER2 de 15;
- HSPF4 de 10,4;
- alimentation de 208/230 V, 1 phase, 60 Hz;
- capacité de chauffage indiquée de 19 000 BTU/h à 5 °F, soit environ -15 °C.
Ces données constituent un excellent exemple de la raison pour laquelle nous vérifions toujours le numéro AHRI exact. Si les trois unités intérieures ou le condenseur changent, le rendement certifié peut également changer.
LogisVert : le numéro AHRI réel du projet doit être vérifié
La brochure MIDEA comporte des tableaux spécifiquement consacrés aux combinaisons ENERGY STAR. Cela fournit une base technique utile pour identifier les ensembles certifiés, mais ce document ne fixe pas à lui seul l’admissibilité finale ni le montant d’une aide financière québécoise.
Pour une demande LogisVert, nous recommandons donc de vérifier la combinaison réellement installée à partir :
- du modèle du condenseur;
- des trois modèles d’unités intérieures;
- du numéro AHRI correspondant;
- des critères Hydro-Québec en vigueur au moment de la demande.
Il faut éviter de conclure qu’une thermopompe est admissible simplement parce qu’elle porte le nom MIDEA 28 ou parce qu’un autre système MIDEA similaire figure dans un tableau.
Les erreurs à éviter sur une thermopompe triple zone
Choisir trois têtes sans vérifier le condenseur
La capacité totale des unités intérieures doit être analysée avec les limites du groupe extérieur.
Mettre le condenseur là où il reste simplement de la place
À Mont-Saint-Hilaire, la présence des fenêtres et du robinet extérieur montre pourquoi l’emplacement doit être planifié. Une thermopompe doit rester accessible sans bloquer l’usage normal de la propriété.
Installer l’unité trop près du sol
Sur la Rive-Sud, la neige et la glace ne peuvent pas être ignorées. Le montage mural visible ici garde le groupe nettement surélevé par rapport au passage.
Négliger la finition des lignes
Plusieurs zones signifient davantage de raccordements. Une protection extérieure structurée contribue à une installation plus nette et plus facile à suivre lors d’une intervention future.
Comparer uniquement le prix final
Deux installations dites « triple zone » peuvent utiliser des condenseurs, des capacités intérieures, des combinaisons AHRI et des méthodes de pose très différentes.
Un résultat qui montre ce que nous recherchons sur nos projets AirGreen
La photo finale de cette thermopompe MIDEA 28 à Mont-Saint-Hilaire résume bien notre approche.
Le condenseur est surélevé, les fenêtres existantes restent dégagées, le parcours de raccordement suit le bâtiment et les installations extérieures déjà présentes restent accessibles. Rien n’a été positionné isolément : chaque élément a dû fonctionner avec ce qui existait déjà sur la façade.
C’est ce niveau de préparation que nous appliquons à nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, qu’il s’agisse d’un système simple zone ou d’une installation multizone plus complexe.
Avec une thermopompe triple zone MIDEA 28, la qualité du résultat dépend autant de la sélection de l’équipement que de la façon dont les trois zones, les conduites, le groupe extérieur et le bâtiment sont réunis en un seul système cohérent.
