Installation d'une thermopompe 2 têtes GREE FreeMatch R32 à Otterburn Park (MRC de La Vallée-du-Richelieu)

La trace au plafond n'est pas un défaut de l'appareil : c'est votre air qui se dépose

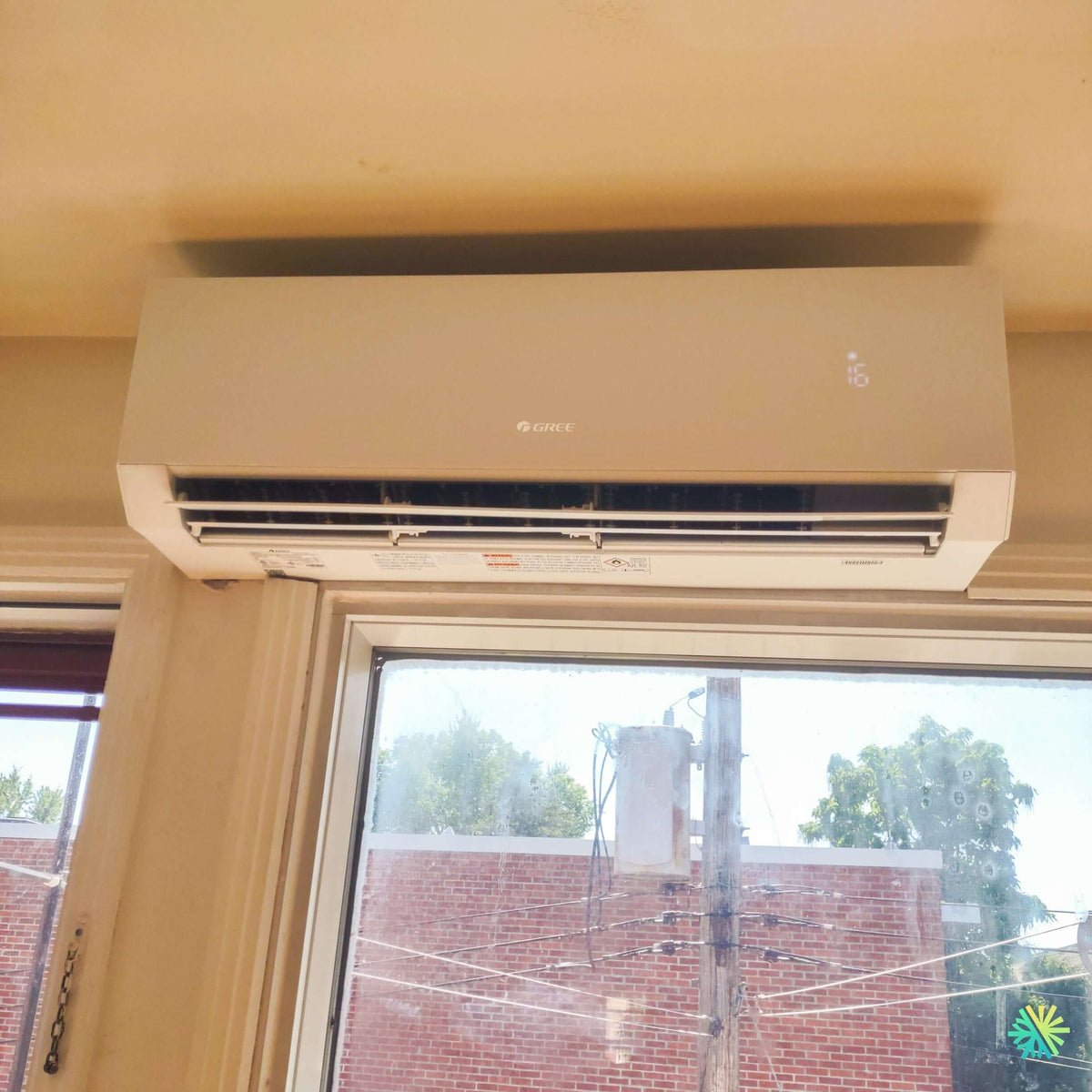

Sur la photo de ce chantier d'Otterburn Park, il y a une chose que le propriétaire voit tous les jours depuis son fauteuil et dont personne ne lui a jamais parlé : une bande décolorée sur le plafond, juste au-dessus et devant la tête murale.

C'est le seul symptôme de toute cette série qui soit visible sans outil, sans code d'erreur et sans technicien. Il apparaît des années après la pose, il est presque toujours attribué à la peinture ou à l'appareil, et il n'est ni l'un ni l'autre.

Le métier a un mot pour ça, et la science du bâtiment en a un autre

Chez les fabricants de diffuseurs, le phénomène s'appelle smudging. Dans la littérature d'inspection et de qualité de l'air intérieur, on parle de ghosting ou de dirt streaking — des traces sombres qui apparaissent aux endroits où des particules en suspension s'accumulent sur une surface intérieure.

Ce sont deux vocabulaires pour un même fait, et ils convergent sur une conclusion que nous n'avons vue écrite nulle part en français dans notre domaine : la saleté ne sort pas de la machine. Elle était déjà dans la pièce.

Pourquoi une bande, et pourquoi exactement là

Le mécanisme est publié et il est simple. Un jet d'air soufflé le long d'une surface crée contre cette surface une zone de basse pression qui le maintient collé — et la vitesse y est la plus élevée juste à la sortie. Nous avons déjà traité ce comportement d'écoulement à Sainte-Martine, et nous ne le réécrivons pas ici : ce qui nous occupe n'est pas la trajectoire de l'air, c'est ce qu'il laisse sur le bâtiment.

Un bulletin technique d'ingénierie d'un manufacturier de diffuseurs, qui s'appuie sur le ASHRAE Handbook — HVAC Systems and Equipment, décrit la suite : le jet collé à la surface entraîne avec lui l'air de la pièce, et les particules contenues dans cet air entraîné se déposent sur la surface, dans la zone de basse pression adjacente à la bouche. Le même bulletin précise que des travaux menés chez un fabricant de matériaux en 1975 ont confirmé que cette saleté provient de l'air de la pièce, et non des conduits ou de la serpentine.

Deux ingénieurs d'un autre manufacturier l'ont formulé encore plus directement dans la presse spécialisée : les taches sombres autour des diffuseurs sont le résultat de la saleté présente dans l'air de la pièce, déposée sur le plafond à l'endroit où se produit l'induction.

D'où la géométrie de la trace, qui n'est pas aléatoire :

• c'est une bande, pas une tache, parce que la bouche de soufflage est longue et étroite et que la zone d'induction suit toute sa largeur ;
• elle est au plafond plutôt que sur le mur, parce que c'est la surface à laquelle le jet s'accroche ;
• elle est plus dense près de l'appareil, parce que c'est là que la vitesse — donc la dépression — est la plus forte ;
• elle s'installe lentement, parce qu'elle est cumulative.

Ce que disent les autorités de santé publique et de science du bâtiment

Ce n'est pas seulement un sujet de fabricants. Un service de santé publique américain a publié une fiche technique consacrée au dirt streaking et au ghosting qui nomme trois forces de dépôt : l'attraction (des particules chargées adhèrent aux surfaces de charge opposée), l'impaction (l'air en mouvement projette les particules contre une surface) et la gravité. Elle ajoute une phrase qui décrit exactement ce que montre notre photo : les taches sombres à la jonction du plafond et des murs traduisent généralement une combinaison des trois.

Du côté de la science du bâtiment, Joseph Lstiburek, de Building Science Corporation, ajoute une quatrième mécanique — le dépôt thermique : là où l'air rencontre une surface plus froide, les particules « rebondissent » moins vigoureusement et se déposent, ce qui explique que les colombages froids d'un mur finissent par s'imprimer à travers la peinture.

Et ces deux sources indépendantes s'accordent sur l'origine des particules, ce qui est le vrai contenu utile pour un propriétaire :

• les bougies, désignées comme la source dominante de suie intérieure moderne — Lstiburek estime que leur usage a multiplié d'environ cent fois les particules microscopiques dans l'air intérieur ;
• la cuisson sans hotte en fonction ;
• la fumée de tabac ;
• les foyers, poêles et appareils à combustion ;
• les fibres et les poussières de textile, et l'air d'un corridor de circulation.

La fiche de santé publique va jusqu'à recommander des bougies à cire dure, des mèches taillées court et le refus des bougies en pot. Lstiburek, lui, tire la conclusion qui nous intéresse : ces traces reflètent les activités et les produits des occupants, pas un défaut de construction.

Pourquoi une tête murale y est particulièrement exposée

Ici, il faut être honnête sur l'état des sources : toute la littérature que nous venons de citer porte sur des diffuseurs de plafond dans des systèmes à conduits. Nous n'avons trouvé aucune publication traitant spécifiquement du dépôt au-dessus d'une unité murale sans conduits. La physique est identique et le transfert est raisonné, mais c'est un raisonnement, pas une citation, et nous l'écrivons comme tel.

Cela dit, deux caractéristiques propres à une tête murale vont dans le même sens.

La filtration est faible par conception. Un observateur reconnu en science du bâtiment note que les unités murales sans conduits « n'ont pas une bonne filtration » : l'air passe par un filtre mince qui n'épouse pas étroitement la serpentine, et une partie de l'air le contourne. Nous avons publié en détail à Saint-Sébastien ce que cela produit à l'intérieur de l'appareil — la roue tangentielle en aval de la serpentine, froide, qui condense et retient ce que le filtre n'a pas arrêté. La trace au plafond est l'autre moitié de la même histoire : ce qui n'a été arrêté ni par le filtre, ni par la roue, et qui ressort avec le jet.

Et la position aggrave le phénomène. Sur ce chantier, l'appareil est posé très serré contre le plafond — nous expliquons plus bas pourquoi il n'y avait pas d'autre choix. Plus la bouche est proche de la surface, plus le jet s'y accroche tôt, et plus la zone d'induction commence près de l'appareil.

Ce que la trace vous dit, et ce qu'elle ne vous dit pas

Elle vous dit que l'air de la pièce contient des particules en quantité suffisante pour marquer une surface, et que ce que fait votre filtre n'y suffit pas. Le bulletin d'ingénierie cité plus haut le formule à l'envers : un système bien entretenu, dont les filtres sont changés régulièrement, produit peu de smudging.

Elle ne vous dit pas quelle source. Bougies, cuisson, suie, tabac, textiles : les sources énumèrent des candidats, aucune ne permet d'identifier le coupable à partir de la marque elle-même. Nous ne le ferons donc pas non plus.

Et elle ne signale pas une défectuosité. C'est le point qui change une conversation client : personne n'a mal installé quoi que ce soit, l'appareil n'est pas défectueux, et le peintre n'a pas fait un mauvais travail. Le bâtiment enregistre simplement ce que l'air transporte.

Ce que nous ne ferons pas

Nous ne recommanderons aucun produit de nettoyage pour cette surface, aucune méthode de repeinturage, et nous n'affirmerons pas ce que le dépôt contient — nous n'avons trouvé aucune source qui l'établisse pour ce cas précis.

Deux règles déjà publiées s'appliquent et nous les rappelons plutôt que de les réécrire : la finition et la peinture ne font pas partie du mandat CVAC (Saint-Bernard-de-Lacolle), et on ne peint jamais le boîtier d'une unité intérieure (Dorval), la peinture migrant dans les pivots de volets et le joint du panneau frontal.

Ce que nous faisons, en revanche : nous le signalons, nous le photographions et nous l'inscrivons au dossier, avec la date. Une trace notée en 2026 et retrouvée plus foncée en 2029 raconte quelque chose ; la même trace jamais mentionnée ne raconte rien.

Ce qui réduit réellement le dépôt

Sans promettre de le supprimer :

1. Traiter les sources plutôt que la surface. C'est la seule action dont la littérature établit l'effet.
2. Faire fonctionner la hotte pendant la cuisson, et pas seulement quand ça fume.
3. Entretenir le filtre à la cadence que l'usage impose, et non à celle du calendrier — nous avons publié ce principe à Montréal-Est et à Pierrefonds-Roxboro.
4. Faire nettoyer l'intérieur de l'appareil périodiquement, ce qui est un travail de technicien et non de propriétaire : c'est le sujet complet de notre page de Saint-Sébastien, et nous y renvoyons.
5. Accepter que la surface finira par se nettoyer ou se repeindre, et que ce sera un entretien de bâtiment, comme repeindre un cadrage de porte.

La fenêtre a mangé la bande de mur

Le second volet de ce chantier est géométrique, et il explique la position que la première moitié de cet article vient de commenter.

Ce qui restait de mur : rien

Regardez la photo. L'appareil est posé directement sur le cadrage de la fenêtre, et sa partie supérieure touche presque le plafond. Entre les deux, il n'y a pas de mur — il y a l'appareil.

C'est une situation que nous rencontrons souvent et qui n'a pas d'équivalent dans nos pages précédentes. Nous avons publié beaucoup sur la tête posée au-dessus d'une porte — au point que c'est l'angle le plus traité de toute la série — et sur celle posée au-dessus d'une ouverture de garde-robe. Une fenêtre est un cas différent, pour une raison arithmétique simple : le linteau d'une fenêtre est plus haut que celui d'une porte. La bande de mur qui reste entre son cadrage et le plafond est donc la plus étroite de la maison.

Nous avons établi ailleurs que la hauteur de pose est une variable conçue, bornée par le bas et par le haut (Saint-Polycarpe), que le dégagement supérieur se mesure à l'obstruction la plus basse et non au plafond (Dorval), que les dégagements ne sont pas symétriques d'un côté à l'autre (Beaconsfield), et que la bande libre se mesure entre les obstructions réelles (Rivière-des-Prairies–Pointe-aux-Trembles). Tout cela s'applique. Ce que la fenêtre ajoute, c'est le cas où les deux bornes se rejoignent : le cadrage fixe la borne basse, le plafond la borne haute, et il ne reste aucune marge de manœuvre.

Un linteau de fenêtre porte ; un sommier de garde-robe, non

Voici la distinction technique que ce chantier permet de poser proprement.

Nous avons publié à Terrasse-Vaudreuil qu'un sommier de garde-robe n'est pas un linteau structural — il est léger précisément parce qu'il ne porte rien au-dessus d'une ouverture intérieure. Une fenêtre est le cas inverse. Son linteau reprend la charge du mur au-dessus, et parfois davantage. Il est plus haut, plus profond, et il est exactement là où l'on serait tenté de percer.

La règle est celle que nous avons publiée à Havelock et nous ne la rediscutons pas : on ne perce pas un linteau structural. Le passage se fait à côté, contre les poteaux de jambage, ou sous l'appui. Sur une pose au-dessus d'une fenêtre, cela veut dire que le trajet de la tuyauterie est décidé avant la position exacte de la plaque, et non l'inverse.

Deux vérifications que nous faisons systématiquement dans cette configuration :

• où passe réellement le linteau, en hauteur et en profondeur, avant de tracer quoi que ce soit ;
• ce qui se trouve dans le jambage — un fil, un conduit, un contrepoids sur une fenêtre ancienne — sachant qu'un détecteur signale une masse, pas sa nature.

La bande libre a choisi le calibre avant la charge

C'est l'argument de sélection propre à cette page, et il complète une famille que nous avons commencée ailleurs.

Nous avons publié à Richelieu que, sur un mur dont l'assemblage est incertain, le substrat choisit vers le bas — la masse du cabinet devient un critère. Nous avons publié à Saint-Sébastien que le calibre de la plus grosse tête est aussi une décision d'entretien, parce qu'un gros appareil se lave autrement qu'un petit. Voici le troisième membre de la famille, et c'est le plus terre à terre :

Quand la seule bande disponible est la lisière entre un cadrage de fenêtre et un plafond, la hauteur du boîtier devient un critère de sélection avant la charge thermique.

Une tête de 24 000 BTU/h et une tête de 15 000 BTU/h ne sont pas le même objet. Sur ce chantier, la charge des deux pièces aurait toléré plusieurs combinaisons ; la bande libre n'en tolérait qu'une. Nous avons donc mesuré la bande avant d'arrêter les calibres, et nous l'écrivons au devis plutôt que de laisser croire que la thermique a tout décidé.

Le corollaire, qui vaut d'être dit à un propriétaire : si la bande est vraiment trop mince, la réponse n'est pas de serrer davantage. C'est de changer de mur, ou de changer de type d'unité intérieure — un plafonnier, une cassette ou une console basse ne se posent pas dans une bande.

Le jet, la vitre et tout ce qui vit déjà dans ce dégagement

Une tête au-dessus d'une fenêtre concentre au même endroit trois contraintes que nous avons traitées séparément ailleurs, et c'est leur simultanéité qui est nouvelle :

• la tringle à rideaux et ses supports, qui occupent le dégagement inférieur (Ormstown) ;
• le bandeau d'un store, qui peut renvoyer le soufflage vers l'aspiration (Saint-Stanislas-de-Kostka) ;
• la course complète d'un store enrouleur, vérifiée avant de percer et non après (Havelock).

Sur un mur plein, ces trois éléments arrivent un à la fois. Au-dessus d'une fenêtre, ils sont tous dans l'enveloppe de dégagement en même temps, et la seule façon de ne pas les découvrir en cours de route est de les mesurer à la visite technique, store et rideau installés.

S'ajoute un quatrième élément, qui appartient à la fenêtre elle-même : une grande surface vitrée produit en hiver un film d'air froid qui descend le long de la vitre. Nous avons expliqué à Sainte-Thérèse pourquoi la plinthe électrique sous une grande fenêtre est un dispositif anti-courant descendant plutôt qu'un simple appoint de chauffage — et pourquoi une tête à hauteur de plafond ne remplace pas cette fonction. Sur ce chantier, la plinthe sous la fenêtre reste en place, et la raison est inscrite sur la fiche remise au client pour que personne ne la retire dans dix ans en croyant qu'elle est devenue inutile.

Ce qui décide vraiment, à la fin

Deux choses, et aucune des deux n'est la thermique :

1. Le drain. Sur une pose contrainte, c'est la pente du condensat qui commande le côté de sortie et la hauteur exacte, pas l'esthétique.
2. L'arc du panneau frontal. Nous avons publié à Lachine que le panneau se soulève vers le haut sur beaucoup de modèles : un boîtier collé au plafond peut respecter le dégagement d'aspiration sur papier et rendre le rinçage du filtre pénible dans la vraie vie. La hauteur se vérifie panneau ouvert, sur place, avant de visser la plaque.

L'appareil retenu : GREE FreeMatch R32, unité extérieure GWHD(30)ND6MO

Fiche technique de l'unité installée

Deux unités murales identiques de 12 000 BTU/h. Total installé : 24 000 BTU/h, soit 80 % de la capacité nominale en chauffage et 85 % en climatisation.

Pourquoi deux têtes de 12 000, et pourquoi pas plus

C'est ici que l'argument de la bande libre se traduit en chiffres.

La contrainte physique est venue en premier. Un boîtier de tête murale ne se choisit pas seulement en BTU : il a une hauteur, et cette hauteur devait entrer dans la lisière restant entre le cadrage de la fenêtre et le plafond. Les deux pièces desservies auraient toléré des calibres différents ; la bande, elle, imposait un boîtier compact. Nous avons mesuré la bande avant d'arrêter les calibres, et non l'inverse.

Le plancher de modulation a fixé la borne basse. Il est de 8 190 BTU/h sur ce modèle, et c'est une propriété du système qui ne se divise pas par le nombre de têtes. Une tête de 12 000 appelant seule la nuit se situe environ 46 % au-dessus ; une tête plus petite s'en serait approchée de trop près. Nous avons publié cette arithmétique en détail à Noyan et nous y renvoyons plutôt que de la refaire.

Le ratio de 80 % n'est pas une économie. Les deux pièces n'appellent pas leur maximum ensemble — c'est la condition ordinaire d'un logement — et un compresseur qui garde de la marge module bas plus longtemps au lieu de cycler.

Répétition assumée et déclarée, comme nous le faisons désormais systématiquement : cette combinaison — compresseur 30 000 avec deux têtes de 12 000 — a déjà servi une fois dans cette série, à Vimont, à Laval, dans un contexte sans rapport avec celui-ci. Nous préférons l'écrire que de le maquiller.

Un dernier mot sur ce modèle : c'est le seul de la gamme dont les deux indices de performance dépassent 4,0 (EER 4,00 et COP 4,19). Nous l'avons relevé à Saint-Césaire et nous ne le rediscutons pas ici ; sur ce chantier, ce n'est pas ce qui a décidé.

47 mètres développés, et 140 g de R32 ajoutés

Les parcours mesurent 21 m et 26 m, soit 47 m développés — l'unité extérieure a dû être placée à distance des ouvertures et du réseau aérien. Le GWHD(30) est préchargé pour 40 m ; il a donc fallu ajouter 7 m × 20 g/m = 140 g, soit environ 6 % de la charge d'usine, portant le système à 2 340 g. La longueur totale admissible de 80 m et le dénivelé maximal de 25 m laissent une marge confortable.

La quantité ajoutée est pesée et inscrite au dossier, et la vérification de surface minimale de pièce imposée par le réfrigérant A2L a été refaite sur la charge finale plutôt que sur celle du catalogue.

Un mot sur l'implantation extérieure, sans en faire un sujet : le réseau aérien visible depuis cette fenêtre — poteau, transformateur, conducteurs — fait partie des contraintes qui se relèvent avant de choisir l'emplacement, et non le jour de la pose. Nous avons publié le raisonnement complet à La Prairie, y compris le refus d'énoncer nous-mêmes des distances d'approche, qui relèvent de la réglementation, d'Hydro-Québec et du maître électricien. Nous y renvoyons.

Otterburn Park : ce qu'il faut savoir

C'est la ville au nom anglais du Richelieu, et l'histoire est meilleure que la curiosité.

Le nom vient d'Otterburn, en Northumberland, dans le nord de l'Angleterre — et non d'Écosse, contrairement à ce qu'on lit souvent. C'était le lieu de naissance de Joseph Hickson (1830-1897), dirigeant du Grand Tronc. Quand le promoteur du parc proposa de le nommer « Hickson Park », Hickson refusa et suggéra plutôt le nom de son village natal. La Commission de toponymie du Québec rapporte l'épisode.

Il y a une ironie que nous n'inventons pas : la principale artère de cette ville au nom anglais est le chemin des Patriotes, une désignation que le gouvernement du Québec a donnée à la route 133 le 12 octobre 1977 en mémoire des Patriotes de 1837-1838.

Otterburn Park est née comme lieu de villégiature ferroviaire. Des trains de fin de semaine du Grand Tronc amenaient depuis Montréal une clientèle largement anglophone vers un parc doté d'une salle de danse, d'un kiosque à musique et d'aires de pique-nique. À partir de 1912, des lots résidentiels sont lotis, en visant notamment des employés du Grand Tronc, et les estivants deviennent progressivement des résidents permanents. La ville prend son nom actuel en 1953 et son statut de ville en 1969.

Un trait démographique remarquable : la communauté était anglophone à 85 % en 1961, et n'était plus qu'à 13 % en 1996. Selon le profil du CISSS de la Montérégie-Est fondé sur le recensement de 2021, environ 7 % de la population est aujourd'hui d'expression anglaise. Une ville au nom anglais devenue très majoritairement francophone en soixante ans.

Trois chiffres, publiés avec leur source, et ce sont les plus utiles pour un installateur :

• 9 487 habitants, décret de population publié à la Gazette officielle du Québec en décembre 2025, sur une estimation provisoire au 1er juillet 2025 ;
• 90,6 % de maisons individuelles et 90 % de ménages propriétaires (recensement de 2021, profil du CISSS de la Montérégie-Est) — une quasi-monoculture résidentielle ;
• 27,4 % de la population vit dans un logement construit avant 1971 (même source).

Ce dernier chiffre n'est pas anecdotique pour le sujet de cet article. Un parc immobilier ancien, en bois, issu d'une colonie de villégiature convertie à l'habitation permanente, est aussi un parc où les foyers, les poêles et les enveloppes plus perméables ont laissé des décennies de particules dans l'air. L'inventaire du patrimoine bâti de la Ville recense 210 bâtiments antérieurs à 1945, dont 44 jugés d'intérêt particulier, avec un pic de construction entre 1920 et 1930 et un caractère nettement rustique — bois, toitures à pente, galeries.

La ville fait par ailleurs partie de la réserve de la biosphère du mont Saint-Hilaire, désignée par l'UNESCO en 1978, la première au Canada. Précision utile : le cœur de cette réserve, la Réserve naturelle Gault, propriété de l'Université McGill, se trouve à Mont-Saint-Hilaire et non à Otterburn Park.

Nous n'avons repéré aucun immeuble classé ni cité à Otterburn Park au Répertoire du patrimoine culturel du Québec — seulement des bâtiments inventoriés. C'est une recherche ciblée et non une requête exhaustive, et nous l'écrivons ainsi plutôt que d'affirmer qu'il n'y en a aucun.

Les erreurs que nous corrigeons le plus souvent

• Attribuer la trace au plafond à l'appareil, à l'installateur ou au peintre. Elle appartient à l'air de la pièce.
• La repeindre sans rien changer aux sources. Elle revient.
• Percer un linteau de fenêtre parce que c'est droit derrière l'appareil.
• Décider les calibres avant d'avoir mesuré la bande libre.
• Mesurer un dégagement rideaux ouverts et store relevé.
• Vérifier la hauteur panneau fermé, puis constater à la première saison que le filtre ne sort pas.
• Retirer la plinthe sous la grande fenêtre parce qu'« il y a une thermopompe maintenant ».

Subventions, garantie et documentation

L'appareil est homologué ENERGY STAR. Trois règles administratives valent plus que n'importe quel montant : le code AHRI déclaré doit correspondre à la combinaison réellement installée — un même modèle extérieur en porte trois selon le type d'unités intérieures ; le modèle doit figurer sur la liste applicable au programme visé, ces listes étant révisées ; et l'installation doit être faite par une entreprise détenant les licences appropriées de la Régie du bâtiment du Québec, compte tenu du travail à accomplir, avec une facture portant les mentions exigées par le programme.

Nos autres réalisations dans le secteur

Otterburn Park est la troisième municipalité de la MRC de La Vallée-du-Richelieu où nous publions un chantier FreeMatch R32, après Beloeil et Mont-Saint-Hilaire. Nous tenons également des pages de thermopompe centrale GREE dans ces deux mêmes villes.

L'inversion vaut d'être nommée, parce qu'elle prolonge exactement le sujet de cette page : un système central laisse sa trace là où personne ne regarde — à l'intérieur des conduits. Une tête murale laisse la sienne là où tout le monde regarde — sur le plafond du salon. Ce n'est pas une différence de qualité, c'est une différence d'exposition. Le réseau caché se juge à l'entretien qu'on lui accorde ; l'appareil visible se juge tous les jours, à l'œil, depuis le fauteuil.

Nos équipes desservent l'ensemble de la Rive-Sud, de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Montérégie, incluant Mont-Saint-Hilaire, McMasterville, Saint-Basile-le-Grand et Chambly.

Ce que nous retenons de ce chantier

Une installation CVAC laisse deux sortes de traces. Celles qu'on inscrit au dossier, et celles que le bâtiment inscrit tout seul. La bande au plafond appartient à la seconde catégorie : elle n'est ni un défaut, ni une négligence, ni une surprise — c'est un enregistrement lent de ce que l'air de la pièce transporte, déposé à l'endroit précis où le jet s'accroche.

La dire au client avant qu'il la découvre, c'est la différence entre une explication et une réclamation.
