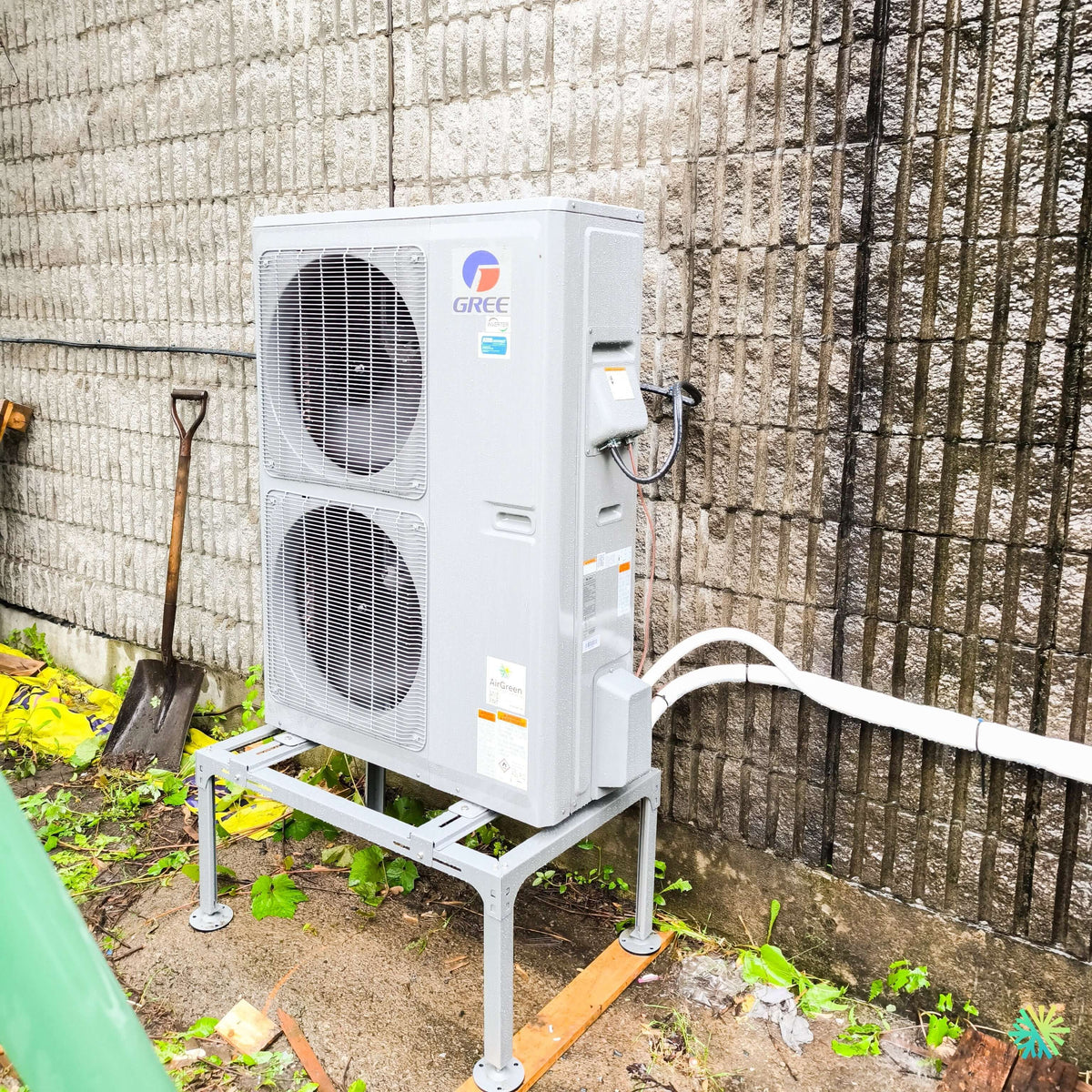

Installation d'une thermopompe centrale GREE FLEXX R32 de 5 tonnes à Saint-Dominique, MRC des Maskoutains

39,9 ampères sur une entrée existante : la question électrique que presque personne ne pose avant de signer

À Saint-Dominique, en bordure des terres qui séparent Saint-Hyacinthe de la vallée de la Yamaska, la maison à climatiser faisait bien plus que la moyenne du secteur. Grand rez-de-chaussée, agrandissement arrière, sous-sol entièrement aménagé. Le calcul de charge menait vers le plus gros jumelage de la gamme : une thermopompe centrale GREE FLEXX R32 de 5 tonnes.

La conversation la plus déterminante de ce dossier n'a pas porté sur le confort ni sur le rendement. Elle a porté sur le panneau électrique.

Un appareil dont le MCA atteint 39,9 A et le MOCP 45 A ne s'ajoute pas à une entrée électrique existante sur la foi d'un coup d'œil. C'est pourtant ce qui se produit régulièrement, et le propriétaire l'apprend le jour où son entrée déclenche en pleine canicule ou lors du premier grand froid.

Le système installé

• Unité extérieure : GUD60W2/NhE-D(U) — deux ventilateurs, moteurs 2 × 1/6 HP
• Appareil de traitement d'air : GUD60AH2/G-D(U)
• Capacité nominale : 54 000 BTU en climatisation, 53 000 BTU en chauffage
• Modulation : 35 000 à 55 000 BTU en climatisation, 35 000 à 60 000 BTU en chauffage
• CPSC2 (HSPF2) : 10,5 — le meilleur rendement saisonnier en chauffage de toute la gamme FLEXX R32
• TRÉS2 (SEER2) : 18,5 — TRÉ2 (EER2) : 11,7 — COP : 3,4
• Numéro AHRI : 217120762, homologation ENERGY STAR
• Réfrigérant R32, charge d'usine de 4,6 lb (162,3 oz)
• Chauffage jusqu'à -30 °C, climatisation de -15 °C à 54 °C
• 208-230 V : extérieur MCA 39,9 A / MOCP 45 A, intérieur MCA 7,7 A / MOCP 15 A
• Appareil intérieur : 24 4/5 x 52 1/16 x 21 1/4 po, 199,5 lb (90,5 kg)
• Unité extérieure : 35 1/2 x 49 3/5 x 13 1/3 po, 241,4 lb (109,5 kg)
• Wi-Fi monté en usine, sonde de détection de fuite A2L incluse

Pourquoi 5 tonnes ici — alors que nous recommandons plus souvent l'inverse

Notre réflexe habituel est de faire descendre les gens d'une taille, pas de les faire monter. Un appareil trop gros démarre, atteint la consigne, s'arrête, et laisse l'humidité derrière lui en été.

Ce chantier faisait exception pour une raison mesurable : la charge calculée dépassait la capacité maximale du jumelage 4 tonnes sur une bonne partie de la saison de chauffage. Descendre d'un cran aurait signifié faire travailler l'appareil au plafond de sa plage pendant des semaines, avec un appoint électrique sollicité beaucoup plus tôt.

La plage de modulation du 5 tonnes — 35 000 à 60 000 BTU en chauffage — reste par ailleurs assez large pour éviter le cycle court en mi-saison.

Le CPSC2 de 10,5 : ce que ce chiffre signifie vraiment

Le CPSC2, ou HSPF2, mesure la chaleur produite sur une saison complète par rapport à l'électricité consommée. C'est l'indicateur qui compte au Québec, bien davantage que le TRÉS2 dont on parle constamment.

Le jumelage 5 tonnes affiche 10,5, la valeur la plus élevée de la série. Sur une maison dont la facture est dominée par le chauffage plutôt que par la climatisation, c'est le chiffre qui décide du rendement réel de l'investissement.

MCA et MOCP : deux chiffres, deux rôles, une confusion constante

Ces deux valeurs apparaissent sur toutes les plaques signalétiques et sont mal comprises par une bonne partie du marché.

Ce que le MCA détermine

Le MCA — courant admissible minimal du circuit — dimensionne les conducteurs. C'est la capacité minimale que doit avoir le câble alimentant l'appareil. À 39,9 A, on ne tire pas un câble choisi « à l'œil » ni récupéré d'un ancien climatiseur central de 3 tonnes.

Ce que le MOCP détermine

Le MOCP — protection contre les surintensités maximale — dimensionne le dispositif de protection. C'est le calibre le plus élevé de disjoncteur ou de fusible permis, ici 45 A. Ce n'est pas une obligation d'utiliser exactement 45 A : c'est un plafond. Un calibre inférieur est acceptable s'il demeure supérieur au MCA et s'il ne déclenche pas en fonctionnement normal.

L'erreur la plus courante

Elle consiste à dimensionner le câble à partir du disjoncteur plutôt qu'à partir du MCA, ou pire, à installer un disjoncteur plus gros que le MOCP « pour ne pas avoir de déclenchements ».

Un disjoncteur qui dépasse le MOCP ne protège plus l'appareil contre un court-circuit ou un défaut de mise à la terre dans les délais prévus par le fabricant. La protection contre la surcharge du compresseur est interne à l'appareil; le disjoncteur, lui, a un autre rôle, et l'agrandir revient à le retirer.

Le calcul de charge électrique de la maison

Avant de confirmer la commande, un calcul de charge électrique est fait par un entrepreneur électricien titulaire de la licence appropriée, conformément aux exigences applicables au Québec.

Ce qui entre dans l'addition

• La superficie habitable et l'éclairage général.
• Les appareils fixes : cuisinière, chauffe-eau, sécheuse, lave-vaisselle, pompe de puits le cas échéant.
• Le chauffage existant de la maison.
• La nouvelle thermopompe centrale et son appoint électrique.
• Toute charge future connue : borne de recharge, atelier, garage détaché.

Un point technique qui change souvent l'issue du dossier : lorsque la thermopompe et l'appoint électrique ne peuvent pas fonctionner simultanément et que le verrouillage est réalisé selon les règles, le calcul peut ne retenir que la plus grande des deux charges plutôt que leur somme. C'est précisément le genre de détail qui décide si une entrée existante suffit ou non — et c'est une raison de plus pour faire faire ce calcul par un professionnel plutôt que de l'estimer.

Les trois issues possibles

1. L'entrée suffit. Un circuit dédié est ajouté au panneau, et le dossier s'arrête là.
2. L'entrée suffit, mais le panneau est plein. Un panneau de distribution supplémentaire ou un remplacement de panneau règle la situation, sans toucher à l'entrée.
3. L'entrée ne suffit pas. Il faut alors une mise à niveau du service, avec demande auprès d'Hydro-Québec, et un délai qui se compte en semaines. C'est le scénario qui fait dérailler un échéancier lorsqu'il est découvert le matin de l'installation plutôt que trois semaines avant.

Nous soulevons cette question dès la visite d'évaluation. Un propriétaire informé peut planifier et budgéter; un propriétaire surpris subit.

Le sectionneur et le conduit flexible

Sur le mur, à portée de main de l'appareil, le boîtier de sectionnement est raccordé au cabinet par un conduit flexible court. Ce n'est pas un détail cosmétique.

• Il permet de couper l'alimentation sur place, sans redescendre au panneau, avant toute intervention.
• Le conduit flexible absorbe les vibrations du compresseur et les mouvements différentiels entre l'appareil et le mur. Un raccordement rigide fatigue le câble et le point d'entrée.
• Il doit rester accessible en toute saison, donc placé assez haut pour ne pas disparaître sous la neige, et dégagé de tout rangement.

Le parcours du câble est fixé, protégé, et son entrée dans le cabinet est faite par le passage prévu, avec le serre-câble approprié.

La chute de tension : le calcul oublié des maisons de campagne

Dans une maison de village ou de rang, le panneau et l'unité extérieure se trouvent rarement du même côté du bâtiment. Un parcours de câble de 25, 30 ou 40 mètres n'a rien d'exceptionnel.

Sur une longue distance, la tension livrée à l'appareil est inférieure à celle du panneau. Un compresseur alimenté sous tension basse tire davantage de courant pour la même puissance, chauffe plus, et vieillit plus vite. La règle de conception généralement retenue limite la chute à un faible pourcentage de la tension nominale, ce qui impose parfois de surdimensionner les conducteurs par rapport au MCA.

C'est un coût supplémentaire de quelques dizaines de dollars de câble sur un chantier, et une différence de plusieurs années sur la vie du compresseur.

La finition du parcours de tuyauterie

Le faisceau frigorifique court le long du mur dans une goulotte rigide avant d'entrer dans la maison. Cette finition remplit quatre fonctions, aucune décorative.

Pourquoi une goulotte plutôt qu'un simple ruban

• Protection contre les ultraviolets. L'isolant d'une ligne frigorifique exposée au soleil se craquelle en quelques étés. Une fois l'isolant fissuré, la ligne d'aspiration condense en été et perd de la chaleur en hiver.
• Protection mécanique. Tondeuse, souffleuse, échelle, branche tombée : un cache rigide encaisse ce qu'un ruban ne retient pas.
• Continuité du parcours. Les fixations régulières empêchent l'affaissement entre les points d'appui et les vibrations contre le parement.
• Un travail qui vieillit bien. Un parcours propre reste propre. Un parcours ruban se dégrade visiblement en trois ans, et le propriétaire finit par le juger — souvent en même temps que tout le reste du travail.

L'isolant doit couvrir les deux lignes

Sur un climatiseur traditionnel, seule la ligne d'aspiration est isolée. Sur une thermopompe fonctionnant en chauffage, les deux lignes participent à l'échange thermique et les deux doivent être isolées sur tout le parcours, y compris à la traversée du mur et jusqu'aux raccords.

L'entrée dans le bâtiment reçoit une boucle d'égouttement et un scellement complet, à l'extérieur comme à l'intérieur.

La base : une charge de 241 lb sur un sol qui bouge

L'appareil repose sur un cadre en acier galvanisé à pieds réglables, ancré sur une surface stable et mis de niveau à l'installation.

Les pieds réglables ne servent pas qu'au montage. Le sol du Québec bouge : gel, dégel, tassement. Un support ajustable permet de reprendre le niveau lors d'une visite d'entretien, sans démonter quoi que ce soit. Sur un appareil de 241,4 lb dont le bac de base doit évacuer l'eau de dégivrage vers un point précis, un désalignement de quelques degrés se traduit par de l'eau retenue et de la glace accumulée.

Les erreurs électriques les plus coûteuses

• Réutiliser le circuit d'un ancien climatiseur central sans vérifier son calibre par rapport au nouveau MCA.
• Installer un disjoncteur supérieur au MOCP pour éviter des déclenchements dont la cause réelle est ailleurs.
• Ignorer la longueur du parcours et la chute de tension qui en découle.
• Découvrir la capacité de l'entrée le jour de l'installation plutôt qu'à l'évaluation.
• Placer le sectionneur trop bas ou derrière un obstacle saisonnier.
• Omettre le verrouillage entre la thermopompe et l'appoint, ce qui gonfle inutilement le calcul de charge et fait conclure à tort qu'une mise à niveau du service est nécessaire.

Subventions : ce qui est couvert, et ce qui ne l'est pas

Le jumelage GUD60W2/NhE-D(U) + GUD60AH2/G-D(U), certifié ENERGY STAR sous le numéro AHRI 217120762, entre dans les programmes québécois d'aide aux thermopompes, et son CPSC2 de 10,5 le place favorablement dans les grilles fondées sur le rendement.

Une mise en garde budgétaire, parce qu'elle revient constamment : les travaux électriques nécessaires pour accueillir l'appareil — ajout de panneau, mise à niveau du service — ne sont généralement pas couverts par les programmes visant l'équipement. Un propriétaire qui construit son budget uniquement à partir du prix du système et du montant d'aide annoncé peut se retrouver devant un écart substantiel.

Nous chiffrons le volet électrique dans la soumission plutôt que de le laisser en « à valider ». Les montants et les règles des programmes évoluent chaque année, et nous confirmons l'admissibilité avant la commande du matériel.

Ce que Saint-Dominique montre : la thermopompe n'est qu'une moitié du projet

Sur un jumelage de cette taille, le matériel CVAC est la partie prévisible du dossier. Ce qui varie d'une maison à l'autre, c'est ce qui l'alimente : la capacité de l'entrée, l'espace au panneau, la longueur du parcours, la qualité du raccordement.

Un installateur qui ne parle jamais d'électricité pendant une évaluation pour un appareil de 39,9 A n'a pas encore commencé à évaluer le projet.
