Une toiture en bardeaux, deux zones à climatiser et un compresseur qui devait tenir l'hiver du Richelieu
Ce chantier de Saint-Roch-de-Richelieu ne ressemblait pas aux installations résidentielles habituelles de la Rive-Sud. Le client, propriétaire d'une résidence à toiture basse pente adjacente à une section à revêtement de vinyle, n'avait aucun emplacement au sol viable pour l'unité extérieure : une servitude latérale trop étroite d'un côté, un aménagement paysager mature de l'autre, et une fenêtre de chambre à moins de deux mètres du seul dégagement restant. Chez AirGreen, nous avons proposé une solution que peu d'entrepreneurs acceptent d'assumer : installer le compresseur sur la toiture, sur une structure surélevée en aluminium reposant sur dormants de bois traité, elle-même appuyée sur une membrane de protection.

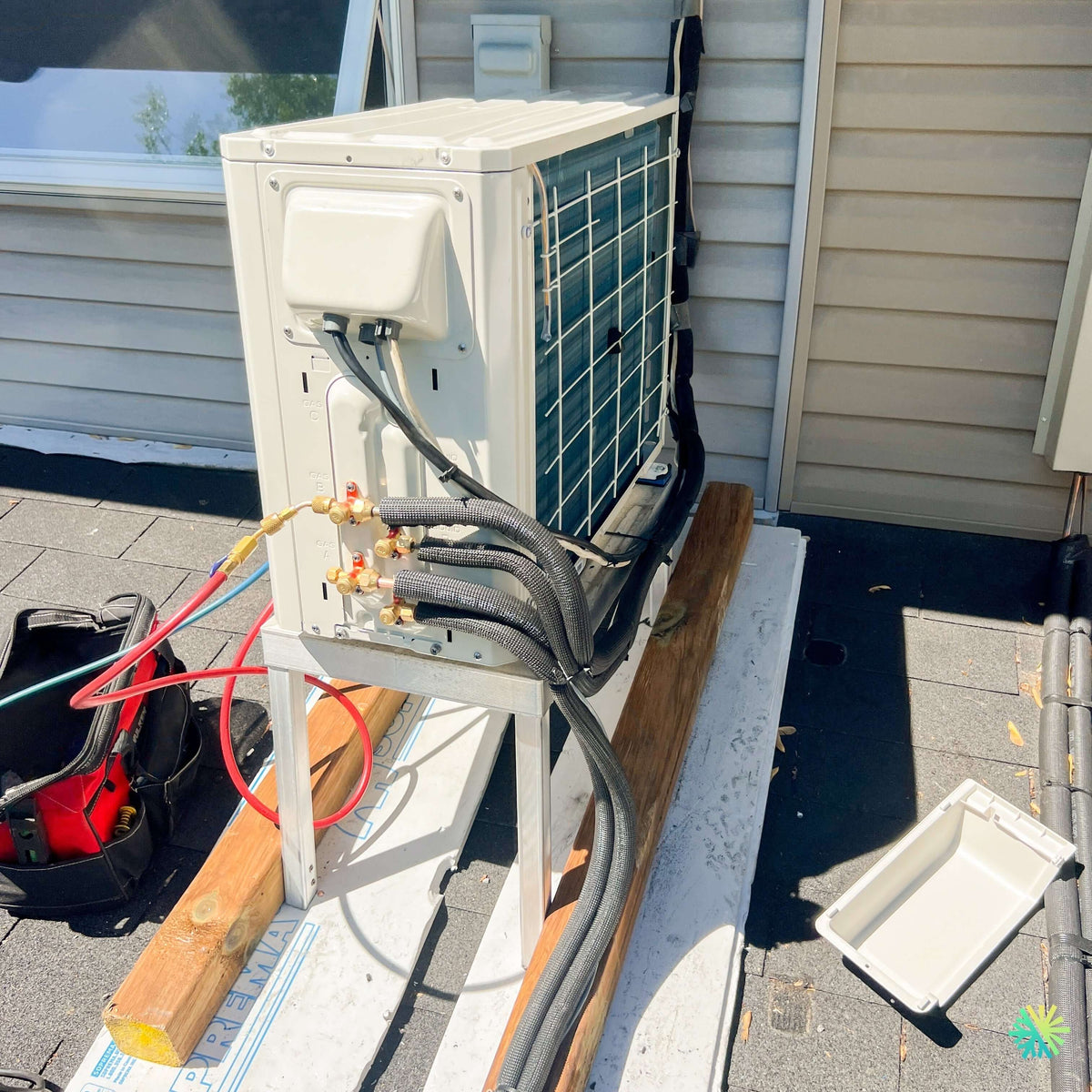

Le résultat est visible sur les photos du chantier : une thermopompe murale GREE FreeMatch R32, deux têtes, alimentée par un compresseur GWHD(24)ND6MO, mise sous vide et testée sur place avant la mise en marche.
Pourquoi le FreeMatch R32 pour cette maison
Le choix du système n'a rien d'arbitraire. Deux zones à traiter, un besoin de chauffage jusqu'à -30 °C et une contrainte d'espace extérieure sévère : le cahier des charges pointait directement vers un système multi-zones à un seul compresseur.
Les données techniques du GWHD(24)ND6MO
| Paramètre | Valeur |
|---|---|
| Capacité de refroidissement nominale | 24 000 BTU/h (7 030 W) |
| Plage de modulation en refroidissement | 7 500 – 31 400 BTU/h |
| Capacité de chauffage nominale | 24 000 BTU/h |
| Plage de modulation en chauffage | 7 500 – 31 400 BTU/h |
| SEER2 | 21 |
| HSPF2 | 10 |
| EER2 | 12 |
| COP | 3,9 |
| Unités intérieures raccordables | 2 à 3 |
| Alimentation | 208/230 V |
| MCA / MOCP | 19,5 A / 25 A |
| Réfrigérant | R32, 60 oz (1 700 g) précharge |
| Longueur de tuyauterie préchargée | 98 pi (30 m) |
| Longueur totale maximale | 197 pi (60 m) |
| Différence de hauteur maximale | 49 pi (15 m) |
| Plage de chauffage | -30 °C à 24 °C |
| Plage de refroidissement | -30 °C à 48 °C |
| Niveau sonore (haute vitesse) | 58 dB(A) |
| Poids net | 112,5 lb (51 kg) |
| Certifications | ENERGY STAR, AHRI, ENERGY STAR Cold Climate |
| Garantie | 10 ans compresseur et pièces (+2 ans sur enregistrement) |
Le point décisif ici est la plage de modulation : de 7 500 à 31 400 BTU/h. Un système à vitesse fixe de 24 000 BTU aurait cyclé sans arrêt en mi-saison dans une maison de ce gabarit. La technologie inverseur G10 du FreeMatch permet au compresseur de descendre sous le tiers de sa capacité nominale et de tenir la température sans les à-coups qui ruinent le confort — et l'espérance de vie du compresseur.
Deuxième point : le différentiel de hauteur admissible de 15 m. Sur une installation en toiture avec des têtes situées un étage plus bas, cette marge n'est pas un luxe théorique, elle conditionne le retour d'huile vers le compresseur. Nous avons validé le calcul avant même de commander le matériel.
Le déroulement réel du chantier
Jour 1 — Relevé et calcul de charge
Nous ne dimensionnons jamais une thermopompe au pied carré. Un relevé de type Manuel J simplifié a été effectué : orientation des façades, superficie et type de fenestration, niveau d'isolation des murs, infiltration estimée, et surtout usage réel des pièces. C'est cette étape qui a écarté un système 18 000 BTU (insuffisant pour la zone principale au design ouvert) et un 36 000 BTU (surdimensionné, donc mauvais pour la déshumidification estivale).
Jour 2 — Structure et positionnement extérieur
L'installation en toiture impose des obligations qu'un chantier au sol n'a pas :
- Répartition de charge : les 51 kg du compresseur ne peuvent pas reposer sur deux points. Nous avons utilisé des dormants de bois traité posés sur une membrane de protection, répartissant la charge sur plusieurs chevrons plutôt que sur un seul.
- Support surélevé en aluminium : le châssis dégage l'appareil du plan de la toiture. Ce dégagement est essentiel pour l'évacuation de l'eau de dégivrage en hiver et pour empêcher que la neige accumulée n'obstrue le serpentin.
- Sanglage antivibratoire : l'unité est arrimée à la structure murale par sangles, un détail que l'on voit sur la photo. Sur une toiture, la transmission des vibrations dans la charpente est le premier motif de plainte des clients. Nous l'anticipons systématiquement.
- Bac de récupération de condensat : visible au sol sur l'image avant sa pose. En mode chauffage, le dégivrage produit de l'eau. Sans bac ni drain dirigé, cette eau gèle sur le bardeau et détruit la membrane en trois hivers.
Jour 3 — Lignes frigorifiques, brasage et mise sous vide
Les lignes 1/4 po (liquide) et 3/8 po (gaz) ont été gainées et acheminées le long du parement, avec cheminement descendant vers les têtes intérieures. Deux points sur lesquels nous ne transigeons pas :
- Brasage sous azote. Toute soudure effectuée sans balayage d'azote laisse des oxydes de cuivre à l'intérieur de la ligne. Ces particules migrent, bouchent le détendeur et tuent le compresseur — souvent après la fin de la garantie de main-d'œuvre du concurrent.
- Mise sous vide à 500 microns avec test de remontée. Sur la photo, le collecteur manométrique est raccordé aux ports de service. Le vide n'est pas une formalité de trois minutes : nous tirons jusqu'à la cible, nous isolons, et nous observons la remontée. Une remontée rapide signifie humidité résiduelle ou fuite. Avec le R32, dont les pressions de fonctionnement sont supérieures à celles du R410A, cette rigueur n'est pas négociable.
Le troisième port du compresseur (identifié GAS C sur le châssis) a été laissé coiffé et scellé. C'est un avantage concret pour le client : l'ajout d'une troisième tête au sous-sol reste possible sans remplacer le compresseur.
Jour 4 — Raccordement électrique et mise en service
Alimentation dédiée en 208/230 V, protection à 25 A conformément au MOCP de la fiche technique, sectionneur extérieur accessible, et mise à la terre vérifiée. La mise en service comprend la lecture des surchauffes et sous-refroidissements, la vérification de l'autodiagnostic intégré, et la démonstration complète au client — commandes, mode nuit, nettoyage des filtres.
Les erreurs que nous voyons le plus souvent sur des installations multi-zones
Nous reprenons régulièrement des systèmes mal installés à Montréal, Laval, Longueuil et sur la Rive-Nord. Les défauts reviennent avec une constance frappante :
- Charge de réfrigérant non ajustée. Le GWHD(24) est préchargé pour 30 m de tuyauterie. Au-delà, il faut ajouter 0,2 oz/pi (20 g/m). Un installateur qui saute cette étape sur un parcours de 40 m livre un système sous-chargé qui ne performera jamais à son SEER2 annoncé.
- Têtes surdimensionnées par rapport aux pièces. Sur un multi-zone, la somme des capacités des têtes peut dépasser celle du compresseur — c'est normal et prévu. Ce qui ne l'est pas, c'est une tête de 12 000 BTU dans une chambre de 100 pi². Elle cyclera, brassera de l'air froid non déshumidifié et le client dormira mal.
- Condensat intérieur en contre-pente. Le drain gravitaire doit avoir une pente continue. Un ventre de 5 mm suffit à créer un bouchon biologique et une fuite au mur en pleine canicule.
- Absence de protection du serpentin extérieur. Sur une installation exposée comme celle-ci, le serpentin est protégé par grillage contre les débris et la grêle.
Admissibilité aux aides financières
Le GWHD(24)ND6MO est certifié ENERGY STAR et porte la désignation ENERGY STAR Cold Climate, avec un HSPF2 de 10 et un SEER2 de 21. Ces caractéristiques placent l'appareil dans les catégories généralement retenues par les programmes d'efficacité énergétique offerts au Québec, dont LogisVert d'Hydro-Québec. Les critères, les montants et les conditions d'admissibilité changent d'une année à l'autre : nous validons systématiquement le dossier avec le client avant la signature, et nous fournissons la documentation technique et la preuve d'installation requises. Nous ne promettons jamais un montant sans l'avoir vérifié au préalable — c'est une source de déception fréquente dans notre industrie.
Ce que ce chantier illustre de notre approche
Une installation en toiture n'est pas une solution de repli. C'est un choix technique qui exige une évaluation structurale, une gestion sérieuse du condensat hivernal, un contrôle des vibrations et un accès sécuritaire pour l'entretien CVAC futur. Nous l'avons proposée à Saint-Roch-de-Richelieu parce qu'elle donnait au client une unité éloignée de sa fenêtre de chambre, protégée du déneigement, et parfaitement dégagée pour le service.
