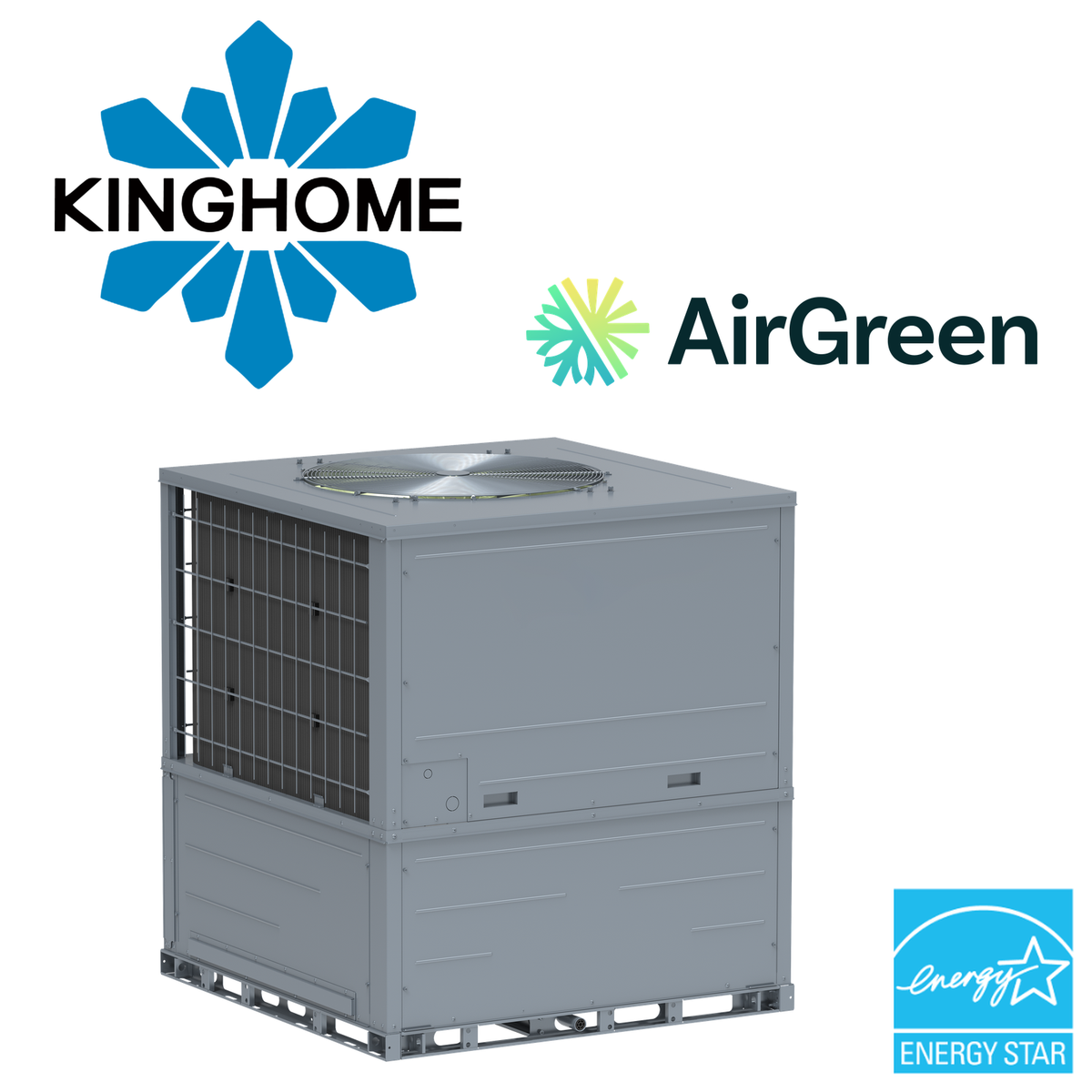

Unités de toit Kinghome R32 : chauffage et climatisation dans un seul caisson
Deux thermopompes monoblocs de 3 et 5 tonnes, certifiées ENERGY STAR climat froid. Tout est dans le caisson : on le pose sur une bordure de toit ou sur un socle au sol, et on le raccorde à un réseau de conduits. Kinghome les appelle « R32 Rooftop Unit ».
Climatisation nominale (ENERGY STAR), chauffage nominal à -8,3 °C (fiche), circuit (MCA / MOP, en ampères) et montant de la liste LogisVert d’Hydro-Québec du 26 oct. 2026.
LogisVert vise une habitation existante : lisez la section LogisVert avant de compter dessus.
6unités de toit en boutique, 3 et 5 tonnes
-30 °Cbas de la plage de chauffage (brochure et manuel)
6 / 9 / 12 kWd’appoint électrique en option (manuel)
0 à 0,8po C.E. de pression statique dans les conduits (manuel)
208-230 Vmonophasé, 60 Hz : pas besoin de triphasé
AirGreen × KINGHOMEVendu et installé par AirGreenUNITÉS DE TOIT R323 et 5 tonnesENERGY STAR climat froidSur toit ou au solMontréal · Laval · Longueuil · Rive-Sud · Rive-Nord
AirGreen × KINGHOMEVendu et installé par AirGreenUNITÉS DE TOIT R323 et 5 tonnesENERGY STAR climat froidSur toit ou au solMontréal · Laval · Longueuil · Rive-Sud · Rive-Nord

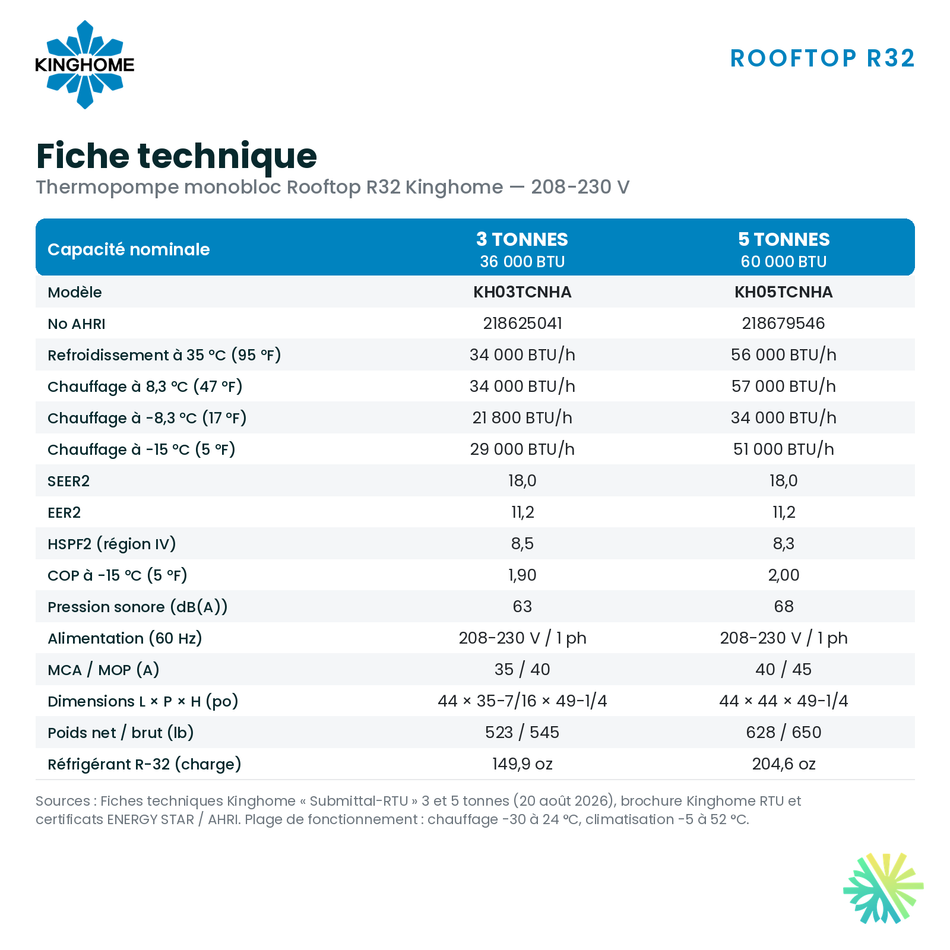

01 · Plaque technique
Une plaque par unité, chaque chiffre avec sa source.
Les chiffres certifiés viennent d’ENERGY STAR et de la fiche du produit, le reste des documents Kinghome. Quand deux documents disent deux choses, la plaque montre les deux.
Brochures RTU (anglaise d’août 2026, française du 4 sept. 2026), fiches de soumission (20 août 2026), manuel d’installation (28 août 2026).
02 · Toit ou sol
Sur le toit ou au sol : deux poses, sept étapes chacune.

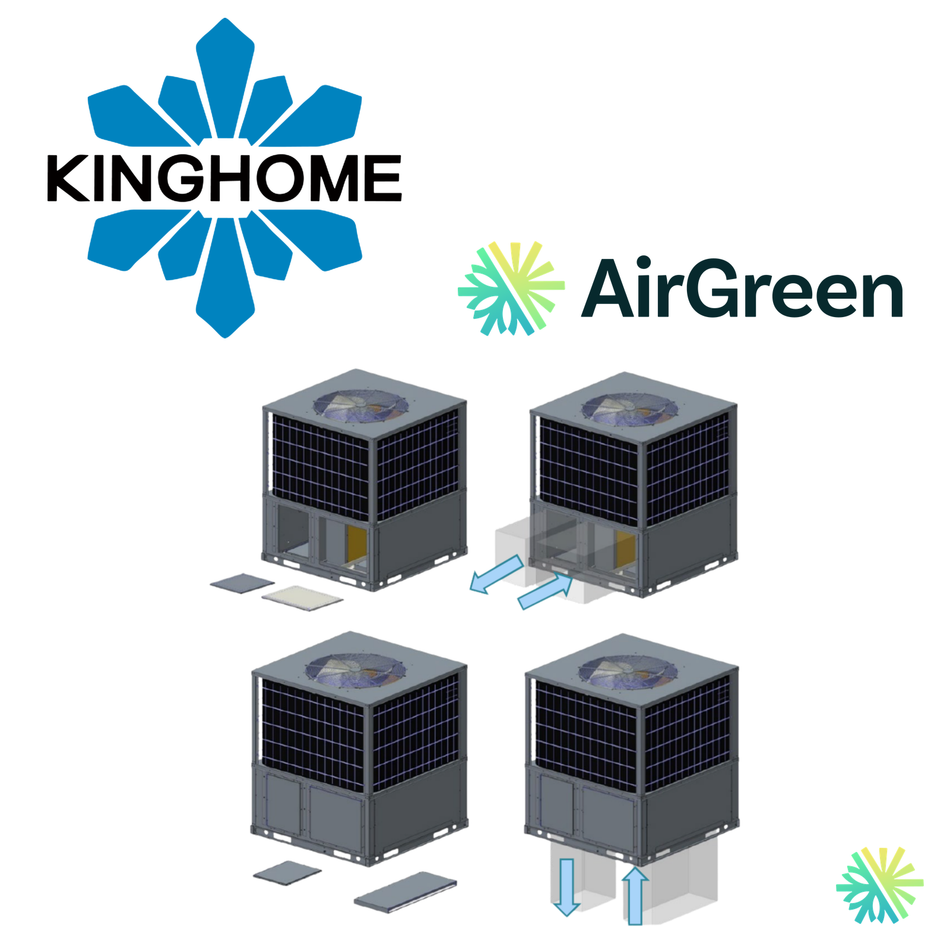

Le même caisson se raccorde par le dessous (sur une bordure de toit) ou par le côté (sur un socle). Choisissez : les étapes du manuel s’affichent, avec qui fait quoi.
Pose
Sur bordure de toit, conduits par le dessous
Partenaire licenciéPoser la bordure de toit et son solin. Le fabricant ne fournit pas la bordure : le manuel en donne les dimensions de référence (figure 7).
AirGreenFabriquer les conduits d’alimentation et de retour à l’intérieur de la bordure, fixés à la bordure et au bâtiment.
LevageMonter l’unité par les trous de levage des rails, avec des palonniers, panneaux en place, câbles attachés 36 à 54 po (914 à 1 371 mm) au-dessus. Garder 1/4 po (6,4 mm) entre la bordure et le rail intérieur.
AirGreenPasser l’unité en raccordement vertical : on retire les couvercles des ouvertures du fond.
AirGreenPoser le drain de condensat avec son siphon.
AirGreenFaire les raccordements électriques.
KinghomeFaire la première mise en service : selon le manuel, un technicien du centre de service Kinghome ou une personne désignée par Kinghome, pour que la garantie s’applique.
Sur socle au sol, conduits par le côté
Partenaire licenciéPréparer le socle et les appuis de l’unité.
LevageMonter et placer l’unité, par les trous de levage des rails, avec des palonniers.
AirGreenPasser l’unité en raccordement horizontal : on retire les couvercles des ouvertures latérales.
AirGreenFabriquer les conduits aux ouvertures de l’unité.
AirGreenPoser le drain de condensat avec son siphon.
AirGreenFaire les raccordements électriques.
KinghomeFaire la première mise en service : selon le manuel, un technicien du centre de service Kinghome ou une personne désignée par Kinghome, pour que la garantie s’applique.
Manuel d’installation RTU, sections 3.2.1 à 3.2.5 (téléversé le 28 août 2026). Les étiquettes « AirGreen » suivent nos licences RBQ (15.8, 15.10, 16) ; voir « Qui fait quoi ».
Dégagements minimaux
24 pocôté des raccords de conduits (610 mm)
8 poun des trois autres côtés (203 mm)
20 poun des trois autres côtés (508 mm)
24 poun des trois autres côtés (610 mm)
60 poau-dessus du ventilateur (1 524 mm)
Manuel, figure 6 ; le code local peut en demander plus.
Le drain de condensat
3/4 po NPTraccord de drain, côté le plus bas du bac ; on retire d’abord les bouchons de caoutchouc.
5 à 10°de pente pour le tuyau de PVC.
Siphonobligatoire, l’unité étant en dépression : A = B ≥ P/10 + 20 mm, P en pascals.
Jamaisdans un tuyau d’égout qui peut renvoyer des odeurs, ni dans une descente pluviale : dans un réseau d’évacuation prévu pour l’appareil, selon le manuel.
Manuel, section 3.2.5.
03 · Les conduits décident
La pression statique de vos conduits fixe la vitesse du ventilateur.
Plus les conduits freinent l’air, plus la pression statique monte. Le manuel donne, pour chaque pression, les vitesses permises et le débit. Glissez : le réglage suit la pression mesurée dans vos conduits.
Pression statique externe
0,5 po C.E.
00,20,40,60,8
Pouces de colonne d’eau (po C.E.) ; 0,1 po = 25 Pa dans le tableau du manuel.
Six réglages sur la commande filaire
Niveau 4vitesses 4, 5, 6 et 8
Niveau 5vitesses 5, 6, 7 et 9 · réglage d’usine
Niveau 6vitesses 6, 7, 8 et 10
Niveau 7vitesses 7, 8, 9 et 11
Niveau 8vitesses 8, 9, 10 et 12
Niveau 9vitesses 9, 10, 11 et 13
Chaque niveau (4 à 9) donne quatre vitesses : basse, moyenne, haute et très haute. Avec un thermostat 24 V, la vitesse se règle par les commutateurs SA1. Manuel, section 3.2.6.
Deux tableaux, on suit le manuel
Les brochures annoncent 0 à 1,0 po C.E. et les fiches de soumission (20 août 2026) donnent un tableau plus large, jusqu’à 1,0 po. Le manuel (28 août 2026) s’arrête à 0,8 po, la plage d’essai de l’appareil, et interdit les cases hors tableau. Cette page suit le manuel, le document le plus récent et le plus strict.
Le manuel indique aussi par un cadre gras les cases où l’appoint électrique est permis ; ce cadre ne se lit pas dans le texte du PDF : le technicien le vérifie au manuel.
La boutique
Les unités de toit, juste en dessous.
Ouvrez la fiche : elle porte le numéro AHRI, le numéro ENERGY STAR et les chiffres certifiés de l’unité.
L’appoint électrique, le froid, les métiers en jeu, la garantie et LogisVert. Tout vient des documents Kinghome Canada, d’ENERGY STAR, d’Hydro-Québec et d’Environnement Canada.
04 · Appoint électrique
Trois trousses d’appoint : 6, 9 ou 12 kW.
Pour les jours où la thermopompe ne suffit pas, on ajoute une trousse d’éléments chauffants dans le caisson. C’est du travail électrique : il est dans notre licence (16).
Trousse
Puissance
Tension
Disjoncteur 1 de la trousse
Disjoncteur 2 de la trousse
LYQ-08-F
6 kW
240 V
45 A
-
LYQ-08-G
9 kW
240 V
30 A
45 A
LYQ-08-H
12 kW
240 V
45 A
45 A
Manuel, section 3.4.1 ; spécification des trousses LYQ-08 (3 janv. 2025) ; disjoncteurs de la fiche de soumission du 5 tonnes (20 août 2026). La brochure anglaise imprime 5, 10, 15 et 20 kW pour le 3 tonnes ; la brochure française, les deux fiches de soumission, le manuel et la spécification disent 6, 9 et 12 kW : on suit ces cinq documents.
Aucun élément d’usine
L’appoint électrique est un accessoire, et seules ces trois trousses sont permises par le manuel, pour les 3 et 5 tonnes.
Son propre circuit
La fiche de soumission du 5 tonnes demande une alimentation indépendante, à 240 V. Fils de cuivre seulement.
Le ventilateur d’abord
Le ventilateur doit tourner quand l’élément chauffe, et l’élément s’arrêter avant le ventilateur.
1 pi des combustibles
Selon le manuel, les conduits d’alimentation à 5 pi de l’élément chauffant restent à au moins 1 pi des autres matériaux combustibles et des murs.
05 · Au froid
À -15 °C, le certificat affiche plus qu’à -8,3 °C.
ENERGY STAR publie deux chiffres : la chaleur nominale à -8,3 °C (17 °F), celle qu’Hydro-Québec lit pour LogisVert, et la chaleur à -15 °C (5 °F). Pour ces deux unités, le second chiffre est plus haut que le premier. Ce sont bien les chiffres du certificat, et nos fiches les reprennent tels quels.
3 tonnes
KH03TCNHA
8,3 °C, nominal34 000
-8,3 °C, nominal21 800
-15 °C29 000
5 tonnes
KH05TCNHA
8,3 °C, nominal57 000
-8,3 °C, nominal34 000
-15 °C51 000
Ce que dit Kinghome
« Offre une capacité de chauffage intégrale à -9,4 °C et maintient 80 % de sa capacité à -15 °C » (brochure française). ENERGY STAR ne publie rien à -9,4 °C. À -15 °C, le 3 tonnes garde 85 % et le 5 tonnes 89 % de leur chaleur nominale à 8,3 °C : cette moitié de la promesse tient.
Et à Montréal
-9,4 °C, c’est à peu près la moyenne quotidienne de janvier à Montréal-Trudeau (-9,2 °C, normales 1991-2020). Le minimum quotidien moyen de janvier est de -13,5 °C. La plage de chauffage descend à -30 °C.
ENERGY STAR, jeu w7cv-9xjt (pd_id 4657813 et 4670910, certifiés les 16 et 17 juil. 2026), lu le 26 oct. 2026 ; Environnement et Changement climatique Canada, normales 1991-2020.
06 · Qui fait quoi
Une unité de toit touche plusieurs métiers. Voici les nôtres, et les autres.
AirGreen détient la licence RBQ 5645-9605-01, sous-catégories 15.8 (ventilation), 15.10 (réfrigération) et 16 (électricité). Ce qui sort de ces licences va à un partenaire licencié.
AirGreen
AirGreen, licence 15.8
Ventilation : les conduits d’alimentation et de retour, leur raccordement au caisson et la conversion verticale ou horizontale.
AirGreen
AirGreen, licence 15.10
Réfrigération : l’unité arrive assemblée, tuyautée et câblée en usine ; toute vérification ou intervention sur le circuit de R-32 relève de cette licence.
AirGreen
AirGreen, licence 16
Électricité : l’alimentation de l’unité, le circuit de la trousse d’appoint, la commande filaire ou le thermostat 24 V.
Partenaire
Partenaire licencié
La toiture : bordure, solin et membrane. Ce n’est pas dans nos licences : un couvreur licencié s’en charge.
Partenaire
Ingénieur, au besoin
Le toit doit porter l’unité : 538 à 628 lb nettes selon la brochure. Le manuel demande un emplacement assez solide pour son poids et ses vibrations.
Partenaire
Plombier licencié, au besoin
Si le drain de condensat demande des travaux de plomberie dans le bâtiment. Gaz ou mazout : aussi confiés à un partenaire licencié.
07 · Garantie
Une garantie commerciale, et trois conditions du manuel.
Les fiches de soumission donnent 5 ans sur les pièces et 7 ans sur le compresseur pour une unité enregistrée, 5 et 5 sinon (« Terms and conditions apply »). La main-d’œuvre n’est pas couverte par Kinghome.
La première mise en service est faite par un technicien du centre de service Kinghome ou par une personne désignée par Kinghome.
Seules des pièces de rechange Kinghome sont utilisées.
L’entretien du manuel est fait à la fréquence prévue : filtre, drain, échangeur, vérification avant chaque saison.
Le manuel ajoute que tout manquement annule la garantie.
Manuel d’installation RTU, section 7 « After-sales Service » et section 6 (entretien) ; fiches de soumission du 20 août 2026 ; garantie limitée Kinghome 2025 (main-d’œuvre).
08 · LogisVert
Sur la liste LogisVert, avec une condition : une habitation.
Les deux unités sont sur la liste LogisVert « propriétaire, habitation existante » du 26 octobre 2026, avec le calcul habituel : 120 $ par 1 000 BTU/h de chaleur nominale à -8,3 °C.
Hydro-Québec · LogisVert
4 080 $
3 tonnes · 21 800 BTU/h × 120 $ ÷ 1 0002 616 $
5 tonnes · 34 000 BTU/h × 120 $ ÷ 1 0004 080 $
Montants indicatifs de la liste du 26 octobre 2026. Hydro-Québec confirme le montant au moment de la demande (1 833 396-1888).
Avant de compter dessus
HabitationCette liste vise le propriétaire d’une habitation existante. Pour un bâtiment commercial, renseignez-vous auprès d’Hydro-Québec.
MonoblocLe guide v1.10 ne nomme pas les appareils monoblocs ; l’outil d’Hydro-Québec dit que la liste prévaut. Faites confirmer par Hydro-Québec.
Hydro-Québec, liste LogisVert « propriétaire, habitation existante » du 26 oct. 2026 (AHRI 218625041 et 218679546) ; guide de participation v1.10 (15 sept. 2026).
09 · Questions fréquentes
Vos questions sur les unités de toit.
Les chiffres des fiches sont lus en direct : si une fiche change, la réponse suit. Les autres viennent des documents datés en bas de page.
Une thermopompe monobloc : compresseur, échangeurs et ventilateur dans un seul caisson, assemblé, tuyauté et câblé en usine, sans ligne frigorifique à poser. Elle chauffe et climatise par un réseau de conduits. Kinghome l’appelle « R32 Rooftop Unit » et le manuel la dit adaptée aux maisons, bureaux et restaurants.
Non. Le manuel prévoit deux poses : sur une bordure de toit, conduits par le dessous, ou sur un socle au sol, conduits par le côté (voir les étapes).
Non : 208-230 V monophasé, 60 Hz, de 187 à 253 V. Le circuit demande 35 A au minimum et un disjoncteur de 40 A au plus pour le 3 tonnes, 39,1 et 45 A pour le 5 tonnes, selon le manuel. Une trousse d’appoint a son propre circuit.
Le manuel permet une pression statique de 0 à 0,8 po C.E., avec une vitesse de ventilateur réglée selon la pression. Au-delà, il faut revoir les conduits. Les conduits doivent être scellés à l’unité, isolés avec pare-vapeur dans un espace non chauffé, et les premiers 6 po d’alimentation en tôle (NFPA 90B), selon le manuel.
Le R-32 est un frigorigène A2L, légèrement inflammable. Le manuel fixe une surface minimale pour une pièce desservie sans ventilation : 12,7 m² (135,9 pi²) pour une charge de 4,25 kg et 17,3 m² (185,5 pi²) pour 5,8 kg, à 2,2 m de hauteur (chiffres du manuel). Ces deux charges sont celles des fiches de soumission du 3 et du 5 tonnes. Il demande aussi une circulation d’air continue : l’unité reste sous tension, sauf pour l’entretien.
Trois trousses existent : LYQ-08-F (6 kW), LYQ-08-G (9 kW) et LYQ-08-H (12 kW), à 240 V, pour les 3 et 5 tonnes. Le choix dépend du besoin de chauffage du bâtiment par grand froid (détail).
L’un ou l’autre, pas les deux. La commande filaire programmable XE7C-23/H est incluse ; un thermostat 24 V se branche à la place, en réglant les commutateurs SA1. La fiche de soumission mentionne aussi une commande Modbus et un interrupteur d’arrêt d’urgence inclus.
538 lb nettes pour le 3 tonnes (523 selon sa fiche de soumission) et 628 lb pour le 5 tonnes, selon la brochure. Le manuel demande un emplacement assez solide pour le poids et les vibrations ; au besoin, un ingénieur le confirme avant la pose.
La brochure donne 65 dB(A) pour le 3 tonnes et 68 pour le 5 tonnes ; la fiche de soumission et notre fiche donnent 63 pour le 3 tonnes. Sur l’échelle de Québec.ca, 60 dB, c’est une conversation normale, et 70, une rue animée. Le manuel déconseille de l’installer près d’une chambre.
Parce que c’est une thermopompe monobloc, tout dans un caisson. Chez Kinghome, le mot « Monobloc » désigne aussi un autre produit, une thermopompe air-eau : les unités de cette page sont ses « R32 Rooftop Unit ».
AirGreen × KINGHOMEVendu et installé par AirGreenUNITÉS DE TOIT R32Appoint 6, 9 ou 12 kWToit ou solMontréal · Laval · Longueuil · Rive-Sud · Rive-Nord
AirGreen × KINGHOMEVendu et installé par AirGreenUNITÉS DE TOIT R32Appoint 6, 9 ou 12 kWToit ou solMontréal · Laval · Longueuil · Rive-Sud · Rive-Nord
AirGreen
Une unité de toit bien posée, du conduit au disjoncteur.
On vient voir le bâtiment et les conduits, on choisit la taille avec vous et on vous remet une soumission claire. L’estimation est gratuite et sans engagement.
Gaz ou mazout : ces travaux sont confiés à un partenaire licencié.
RBQ 5645-9605-01Sous-catégories 15.8, 15.10 et 16
Estimation gratuiteÀ domicile, sans engagement
Salle d’exposition1370, rue Joliot-Curie, local 712, Boucherville
Bureau de Montréal4951, rue Sainte-Catherine Est, Montréal
Sources vérifiées le 26 octobre 2026
Fiches des produits Kinghome Rooftop d’AirGreen (métachamps), lues en direct.
ENERGY STAR, jeu de données w7cv-9xjt, pd_id 4657813 (KH03TCNHA) et 4670910 (KH05TCNHA), thermopompes monoblocs certifiées les 16 et 17 juil. 2026, lu le 26 oct. 2026.
Kinghome Canada, brochures RTU (anglaise téléversée le 27 août 2026, française du 4 sept. 2026) et fiches de soumission RTU 3 et 5 tonnes (20 août 2026), lues le 26 oct. 2026.
Kinghome Canada, manuel d’installation et d’utilisation « DC Inverter Rooftop Packaged Air Conditioner », 52 p. (téléversé le 28 août 2026), et spécification des trousses d’appoint LYQ-08 (3 janv. 2025), lus le 26 oct. 2026.
Hydro-Québec, liste LogisVert « propriétaire, habitation existante » du 26 oct. 2026 ; guide de participation v1.10 (15 sept. 2026).
Environnement et Changement climatique Canada, normales climatiques 1991-2020, Montréal-Trudeau ; Québec.ca, « Mesure du bruit » (16 juin 2022), relus le 26 oct. 2026.
Les montants affichés sont des estimations ; seuls les organismes responsables confirment l’aide accordée. Les capacités et les niveaux sonores viennent des documents Kinghome et des certificats ; votre installation peut donner un autre résultat.
