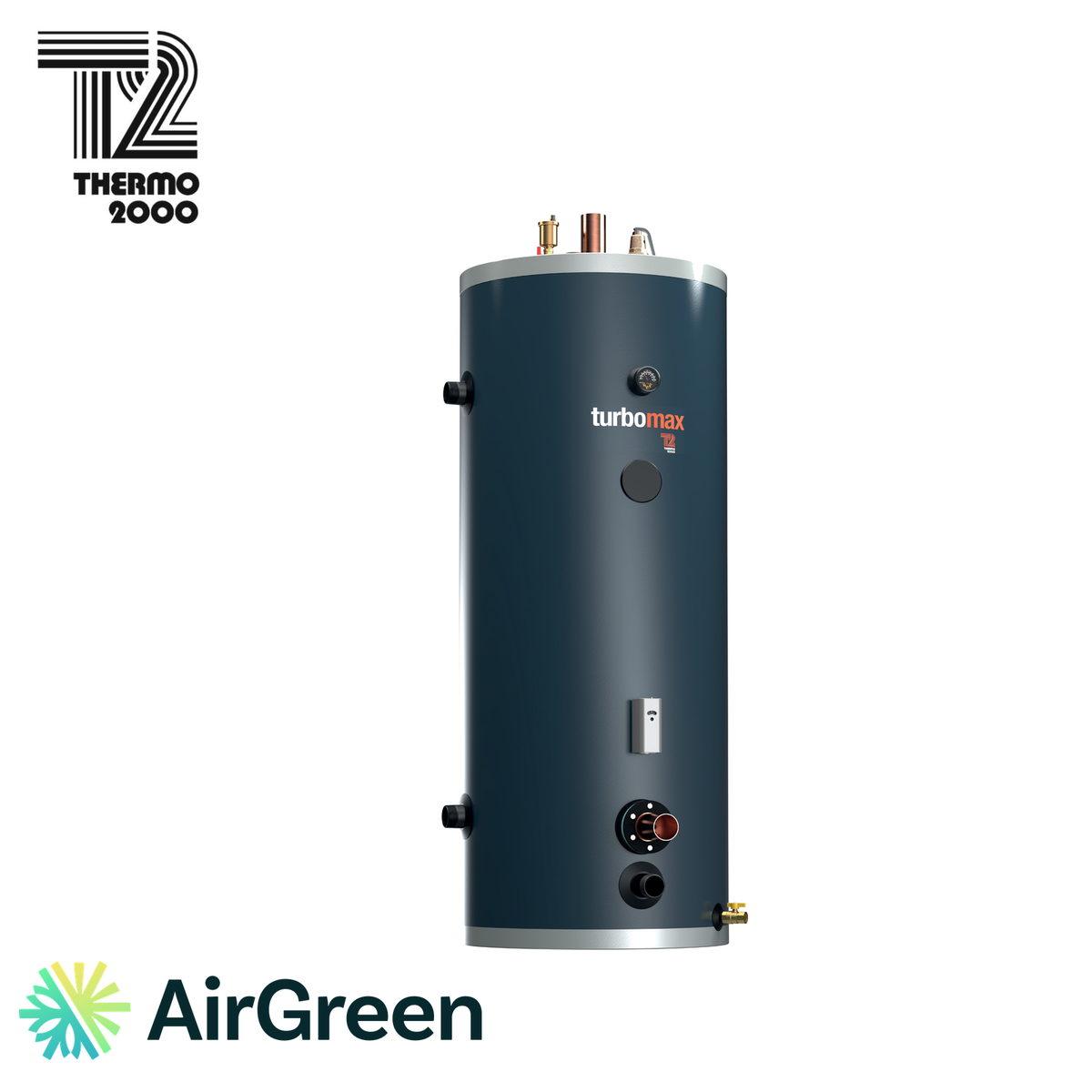

Chauffe-Eau Indirect THERMO 2000 TURBOMAX80-5 (80 gallons) | Montréal, Laval, Longueuil, Rive Sud & Rive Nord
Un chauffe-eau indirect de 80 gallons US pour les plex et les grandes maisons chauffés par une chaudière électrique
Dans un duplex, un triplex ou une grande maison chauffée par une chaudière électrique, l’eau chaude se partage entre plusieurs ménages ou plusieurs étages, et les pointes se superposent. Le chauffe-eau indirect Thermo 2000 TurboMax 80-5 répond à cette situation avec un réservoir de 80 gallons US, un système de serpentins de cuivre de 32,7 pi² et un débit maximal d’eau chaude domestique de 15 gpm. AirGreen l’installe à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Quand la réserve compte plus que la puissance
Une chaudière électrique est dimensionnée pour chauffer le bâtiment, et sa puissance est limitée par l’entrée électrique. C’est pourquoi le volume du réservoir prend autant d’importance dans un plex : il accumule de l’énergie pendant les heures creuses et la restitue au moment où tout le monde ouvre le robinet. Le tableau du fabricant le montre bien. Pour une eau à 110 °F, la production de la première heure atteint 1 189 GPH US, contre 1 109 GPH US en continu; l’écart provient de l’énergie déjà accumulée dans le réservoir. Avec une chaudière de puissance modeste, cette réserve devient le premier rempart contre la douche tiède.

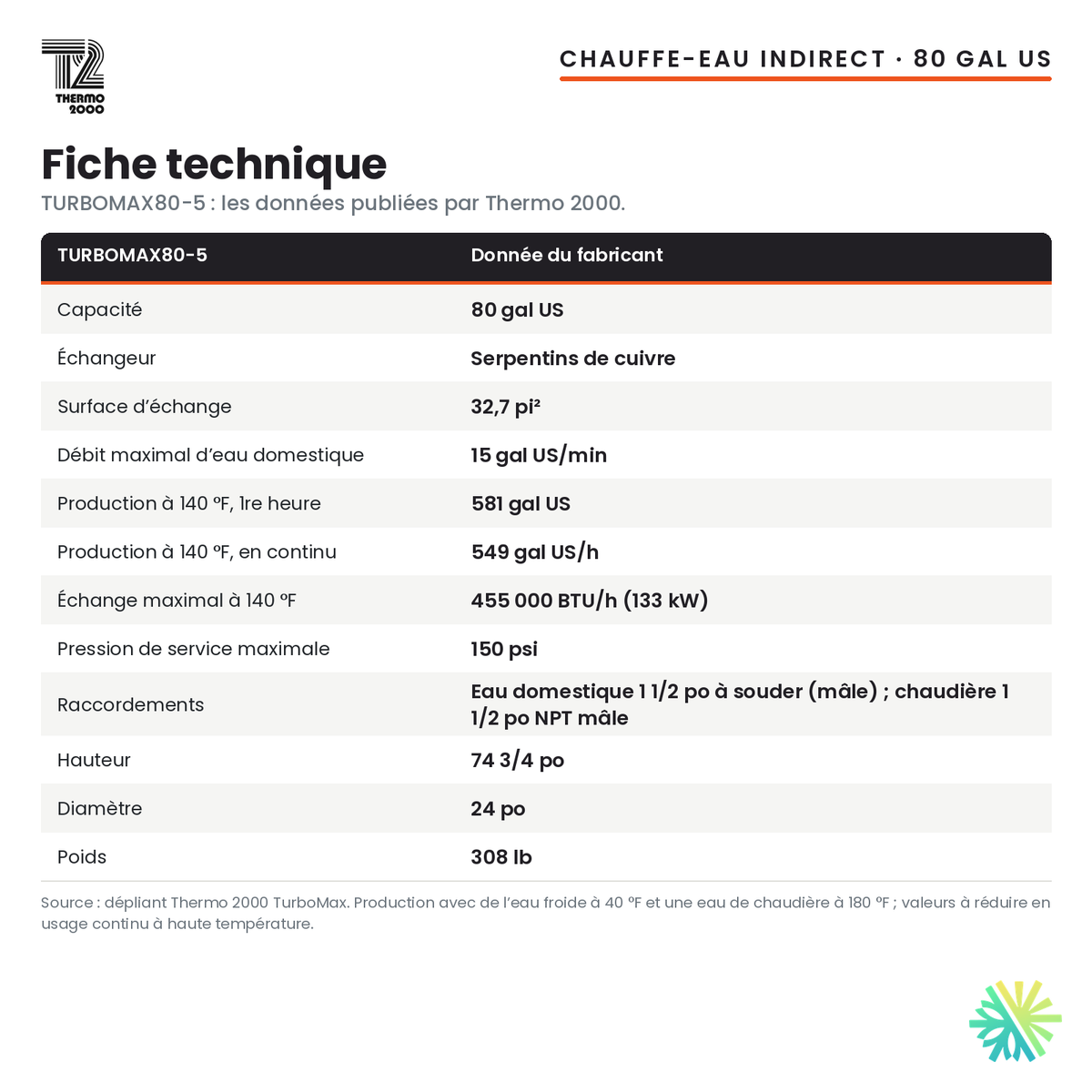

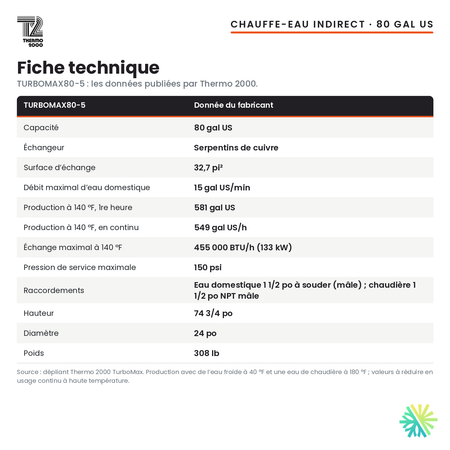

Les données du fabricant
- Capacité : 80 gallons US

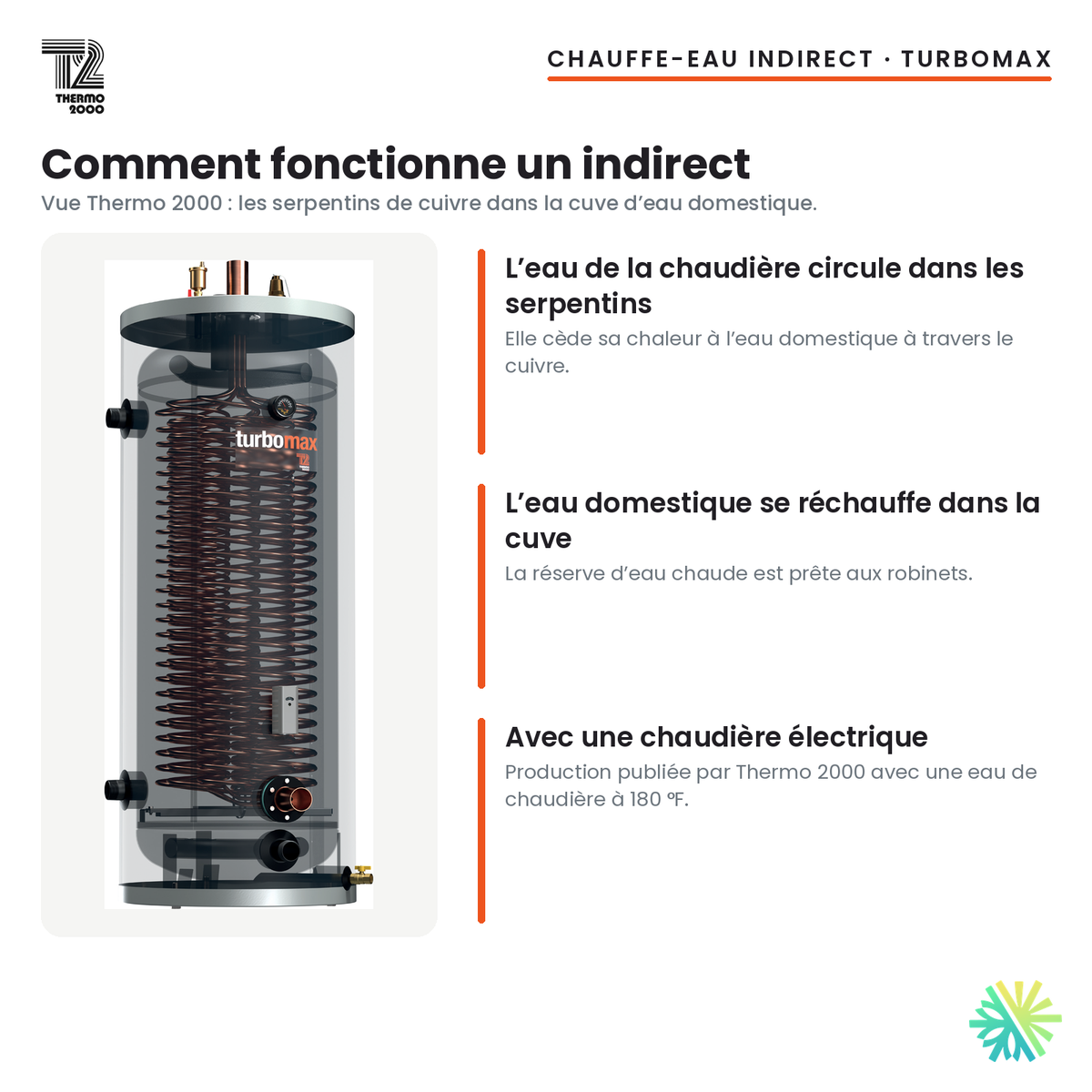

- Échangeur : serpentins de cuivre à haute capacité d’échange, surface de 32,7 pi²
- Eau chaude domestique à 110 °F : capacité d’échange maximale de 645 000 BTU/h (189 kW); 1 189 GPH US en première heure; 1 109 GPH US en continu
- Eau chaude domestique à 140 °F : capacité d’échange maximale de 455 000 BTU/h (133 kW); 581 GPH US en première heure; 549 GPH US en continu
- Eau chaude domestique à 160 °F : capacité d’échange maximale de 300 000 BTU/h (88 kW); 316 GPH US en première heure; 302 GPH US en continu
- Conditions : eau froide domestique à 40 °F, eau de chaudière à 180 °F
- Débit maximal d’eau chaude domestique : 15 gpm
- Pression maximale : 150 psi
- Raccordements : eau potable 1 1/2 po soudé mâle; chaudière 1 1/2 po NPT mâle
- Dimensions : hauteur de 74 3/4 po, diamètre de 24 po
- Poids : 308 lb
Plex et maisons intergénérationnelles
Dans un duplex ou un triplex dont la chaudière électrique dessert tous les logements, un seul réservoir indirect peut remplacer plusieurs chauffe-eau électriques répartis dans les sous-sols. Le propriétaire n’a plus qu’un appareil de production d’eau chaude à entretenir, et l’espace libéré peut servir à autre chose. Dans une maison intergénérationnelle, le principe est le même : un seul réservoir, une seule source de chaleur, et une réserve assez grande pour que les deux ménages n’aient pas à s’organiser autour de l’eau chaude. Nous vérifions avec vous les exigences qui s’appliquent à la distribution entre les logements avant de proposer cette configuration.
Lire la capacité d’échange maximale
Les valeurs de première heure et de production continue supposent que la chaudière fournit la capacité d’échange maximale de l’échangeur : 645 000 BTU/h (189 kW) pour une eau à 110 °F. Une chaudière électrique de plex fournit généralement beaucoup moins. Avec elle, le TurboMax 80-5 fonctionne de la même façon, mais la production continue suit la puissance réelle de la chaudière. Thermo 2000 précise aussi que les valeurs doivent être réduites pour les applications à haute température et à débit continu. Notre soumission indique la production à laquelle vous pouvez vous attendre avec votre chaudière, et non la meilleure ligne du tableau.
Un réservoir haut de 74 3/4 po
Le TurboMax 80-5 mesure 74 3/4 po de hauteur pour 24 po de diamètre. Dans les sous-sols de plex, où la hauteur sous les poutres est souvent limitée par la tuyauterie et les conduits, cette mesure doit être vérifiée avant la commande, en ajoutant l’espace nécessaire aux raccords du dessus. Le réservoir pèse 308 lb à vide : nous prévoyons le trajet dans l’escalier et un plancher solide, de niveau, près d’un drain.
Raccordements et distribution
L’eau potable et la chaudière se raccordent toutes deux en 1 1/2 po, soudé mâle côté eau potable et NPT mâle côté chaudière. Lorsque l’eau chaude doit parcourir plusieurs étages, nous ajoutons au besoin une boucle de recirculation pour qu’elle arrive rapidement aux robinets éloignés, et un mitigeur thermostatique pour livrer une température sécuritaire. La commande est raccordée à la chaudière électrique avec une priorité à l’eau chaude. Le robinet de vidange du réservoir, fourni de série, sert à l’entretien annuel.
Choisir la température de production
La température à laquelle l’eau est produite change la quantité disponible. À 140 °F, le TurboMax 80-5 donne 581 GPH US en première heure et 549 GPH US en continu; à 160 °F, 316 GPH US et 302 GPH US. Dans un plex, nous choisissons la température de production selon les usages réels, en sachant que chaque hausse réduit la production horaire, puis le mitigeur thermostatique assure une température sécuritaire avant que l’eau n’atteigne les logements. Ce réglage se discute avec vous selon l’âge des occupants et la longueur de la tuyauterie.
Garantie du fabricant
Thermo 2000 offre une garantie résidentielle de 15 ans, une garantie commerciale de 10 ans et une garantie de 2 ans sur les composantes mécaniques. La catégorie applicable à votre bâtiment est confirmée par écrit avec la soumission.
Installation du Thermo 2000 TurboMax 80-5 par AirGreen
AirGreen est une entreprise familiale établie à Montréal, active en CVAC depuis plus de quinze ans et titulaire de la licence RBQ 5645-9605-01 en ventilation, en réfrigération et en électricité. Pour ce chauffe-eau indirect, notre intervention comprend :
- l’analyse des besoins de chaque logement et de la puissance de la chaudière électrique;
- la vérification de la hauteur libre, du trajet de livraison et du plancher;
- le retrait des anciens chauffe-eau électriques;
- le raccordement de l’eau potable en 1 1/2 po, avec mitigeur thermostatique et, au besoin, boucle de recirculation;
- le raccordement à la chaudière en 1 1/2 po, avec circulateur, clapet et purgeur;
- la soupape de sûreté, son tuyau de décharge et le réservoir d’expansion;
- le câblage de la commande, la mise en service et un plan d’entretien.
Nous desservons Montréal, Laval, Longueuil, Rosemont, Villeray, Saint-Hubert, Lachine, Sainte-Rose et l’ensemble de la Rive-Sud et de la Rive-Nord. L’estimation sur place est gratuite, la soumission est écrite et un financement est offert.
Demandez votre soumission gratuite pour le Thermo 2000 TurboMax 80-5. Dites-nous combien de logements partagent la chaudière et envoyez une photo de sa plaque : nous vous proposons une configuration claire.
