Serpentin d'Évaporateur ADP HE30924A140A0000AP « A » | 1.5-2 Tonnes

Un serpentin bas qui ajoute la climatisation à votre système central

Un serpentin en A pour les systèmes de 1,5 à 2 tonnes

Le HE30924A140A0000AP d’ADP est un serpentin d’évaporateur en A livré sans boîtier. Il se loge dans le plénum de votre fournaise électrique ou de votre cabinet souffleur et devient la partie intérieure d’un climatiseur central ou d’une thermopompe centrale. Son code de capacité 24 correspond à 24 000 BTU, et le tableau de sélection ADP place sa plaque E30 aux lignes 18 et 24 MBTUH : il s’adresse donc aux maisons équipées d’une unité extérieure de 1,5 à 2 tonnes.

Sa hauteur de serpentin de 11 po est son principal atout. Dans un sous-sol au plafond bas, ou au-dessus d’un appareil déjà haut, chaque pouce compte, et un serpentin plus haut obligerait souvent à refaire une partie des conduits. Il convient bien aux bungalows, aux condos dotés d’un système central et aux petites maisons de ville.

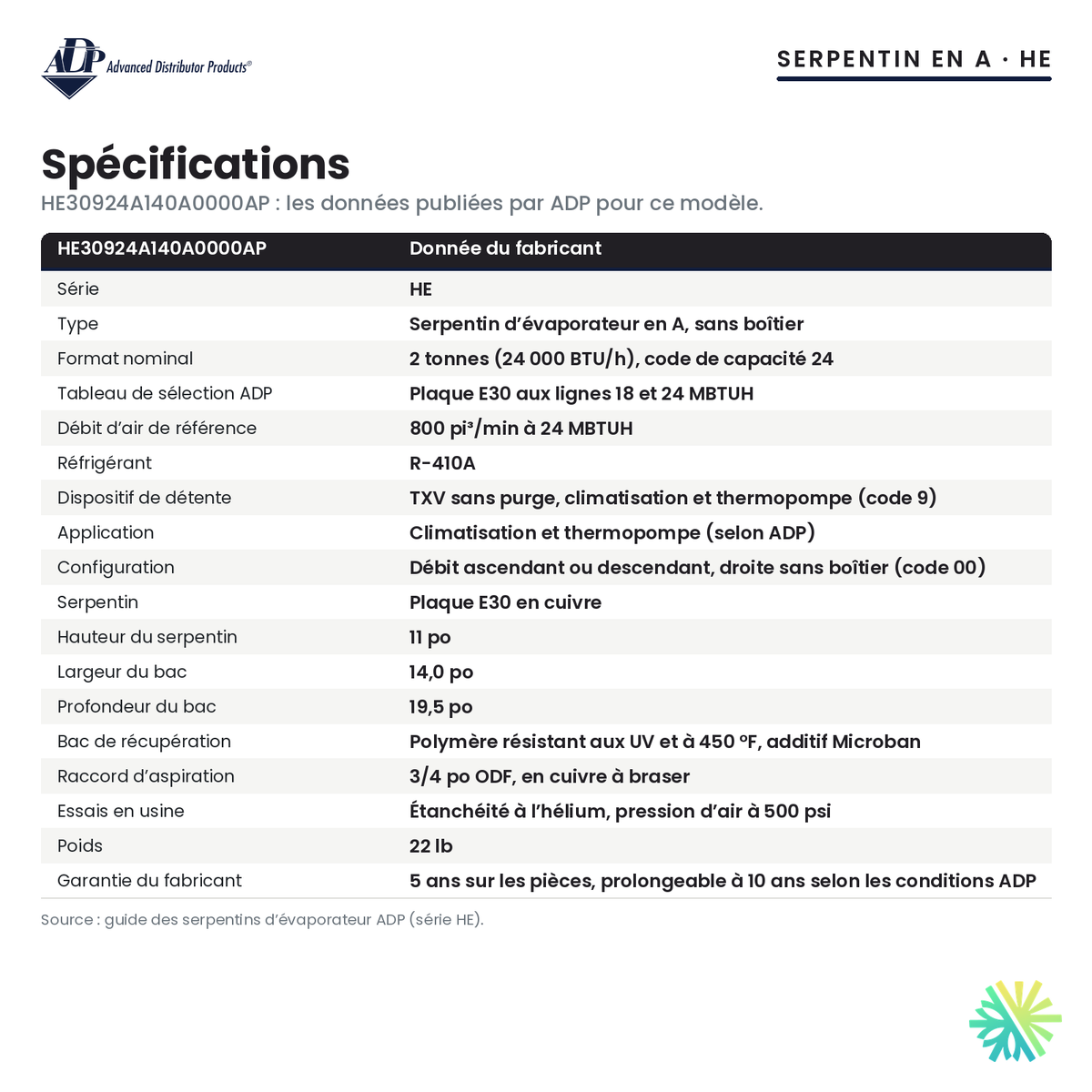

Ce que le fabricant a prévu

• un détendeur thermostatique (TXV) sans purge, conçu pour la climatisation et la thermopompe au R-410A ;
• un serpentin en cuivre avec des raccords à braser, dont un raccord d’aspiration de 3/4 po ODF ;
• un bac de récupération en polymère résistant aux UV et à 450 °F, traité avec l’additif antimicrobien Microban ;
• des essais en usine : étanchéité à l’hélium et pression d’air à 500 psi.

ADP publie un débit d’air de référence de 800 pi³/min à 24 MBTUH. Comme tout serpentin vendu seul, celui-ci n’a pas de cote d’efficacité à lui seul : le rendement du système dépend de l’unité extérieure et de l’appareil intérieur avec lesquels il travaille. Pour la même raison, il n’est pas admissible à la subvention LogisVert lorsqu’il est vendu seul.

Dans une maison du Québec

Le cas le plus fréquent chez nos clients : une maison chauffée par une fournaise électrique qui veut ajouter la climatisation, ou installer une thermopompe centrale sur le réseau de conduits existant. Le serpentin prend place au-dessus de l’appareil, dans le plénum. Comme son bac mesure 14,0 po de large et 19,5 po de profondeur, nous vérifions d’abord les dimensions du plénum et de l’appareil pour que tout s’emboîte proprement.

Le modèle est prévu pour un montage à débit ascendant ou descendant. Si votre appareil est couché à l’horizontale, par exemple dans un vide sanitaire, nous vous proposerons plutôt un serpentin HE à boîtier multiposition.

Ce que comprend l’installation par AirGreen

AirGreen est une entreprise familiale établie à Montréal depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 (ventilation, réfrigération et électricité). Nos techniciens :

• évaluent votre système sur place, gratuitement, et confirment le jumelage avec l’unité extérieure ;
• adaptent le plénum et posent le serpentin ;
• brasent les raccords en cuivre et raccordent le drain du bac de récupération ;
• mettent le système en service et vérifient son fonctionnement avant de partir.

Vous recevez une soumission écrite avant le début des travaux. Nous desservons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
