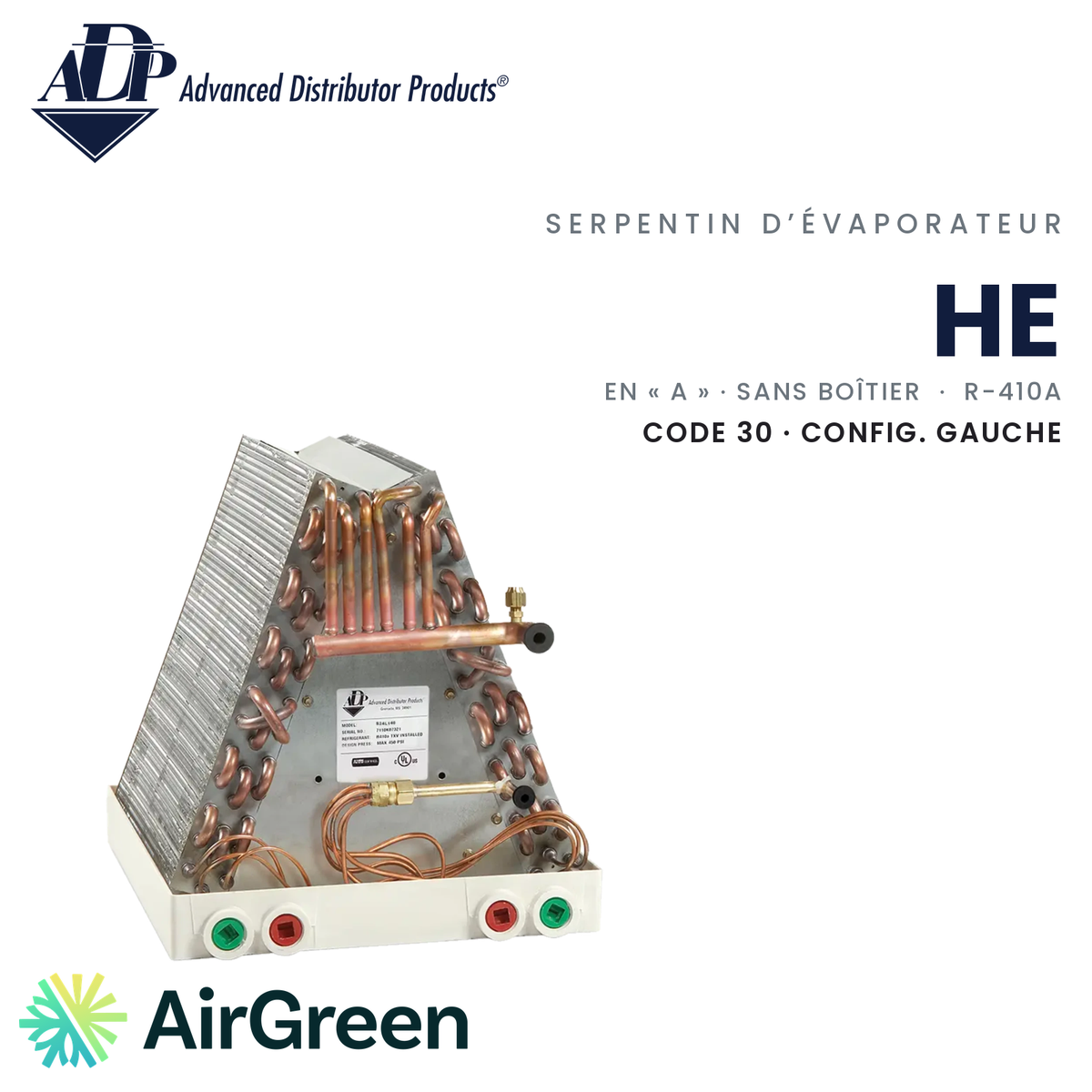

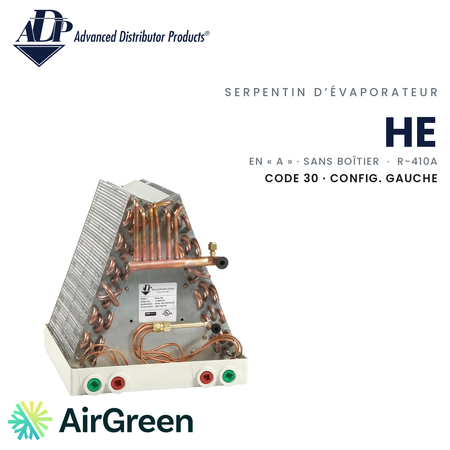

Serpentin d'Évaporateur ADP HE31930A140A0004AP « A »
Le HE31930A140A0004AP est la version gauche, sans boîtier, du serpentin en A ADP de code 30 : détendeur TXV sans purge et R-410A.
Numéro de modèleHE31930A140A0004AP
514 316-2973 · sales@airgreen.ca
Fiche rapide
Le bon côté du premier coup : un serpentin ADP en configuration gauche
Pourquoi la configuration compte
Un serpentin d’évaporateur sans boîtier doit s’ajuster au plénum et à l’installation qui l’entoure. ADP fabrique donc le même serpentin en A en deux configurations : droite (code 00) et gauche (code 04). Le HE31930A140A0004AP est la version gauche. Pour le reste, sa fiche est celle du modèle droit HE31930A140A0000AP : même plaque, même détendeur, même bac de récupération.
Lors de la visite, nous examinons le plénum, l’appareil en place et le parcours des lignes et du drain avant de choisir la configuration. Commander le bon côté dès le départ évite les retours de pièces et les ajustements improvisés le jour de l’installation.
La fiche du HE31930A140A0004AP
Le code de capacité 30 correspond à 30 000 BTU/h nominal selon la nomenclature ADP, et le fabricant publie un débit d’air de référence de 1 000 pi³/min à 30 MBTUH. Son tableau de sélection place la plaque E31 aux lignes 18, 24 et 30 MBTUH, ce qui rend la vérification du jumelage avec l’unité extérieure indispensable. Le serpentin en cuivre mesure 13 po de hauteur, repose sur un bac de 14,0 po de large et de 19,5 po de profondeur et pèse 24 lb. Il se monte à débit ascendant ou descendant.
Son détendeur est un TXV sans purge qu’ADP destine à la thermopompe comme à la climatisation au R-410A. Il convient donc aussi bien à l’ajout d’un climatiseur central qu’à une thermopompe centrale posée sur une fournaise électrique ou un cabinet souffleur.
Le bac de récupération et les essais en usine
Dans une salle mécanique de sous-sol, le bac de récupération travaille tout l’été. ADP le moule en polymère résistant aux UV et aux températures élevées (450 °F) et y ajoute l’additif antimicrobien Microban. En usine, le serpentin subit un essai d’étanchéité à l’hélium et un essai de pression d’air à 500 psi ; les raccords en cuivre, dont l’aspiration de 3/4 po ODF, se brasent sur place.
Vendu seul, le serpentin n’a pas de cote d’efficacité propre et n’est pas admissible à la subvention LogisVert : le rendement dépend de l’unité extérieure et de l’appareil intérieur jumelés.
Installation et garantie
AirGreen est une entreprise familiale établie à Montréal depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 (ventilation, réfrigération et électricité). Nos techniciens posent le serpentin, adaptent le plénum, brasent les raccords, branchent le drain et mettent le système en service, à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.
ADP couvre les pièces du serpentin pendant 5 ans à partir de l’installation, et prolonge cette couverture à 10 ans selon les conditions de sa garantie prolongée. La main-d’œuvre et le réfrigérant ne font pas partie de la garantie du fabricant.
Demandez une estimation gratuite sur place : nous confirmons la configuration et le jumelage, puis vous remettons une soumission écrite. Le financement est offert.
Quand le plénum demande un serpentin en configuration gauche
Même plaque, même détendeur et même bac que le modèle droit de la série : le HE31930A140A0004AP ne change que par sa configuration gauche, que nous choisissons lorsque l’installation sur place l’exige.
- Remplacer un serpentin en A sans boîtier installé en configuration gauche
- Ajouter la climatisation ou une thermopompe centrale sur une fournaise électrique
- Salles mécaniques de sous-sol où l’espace autour du plénum est restreint
- Cabinets souffleurs existants raccordés à un réseau de conduits

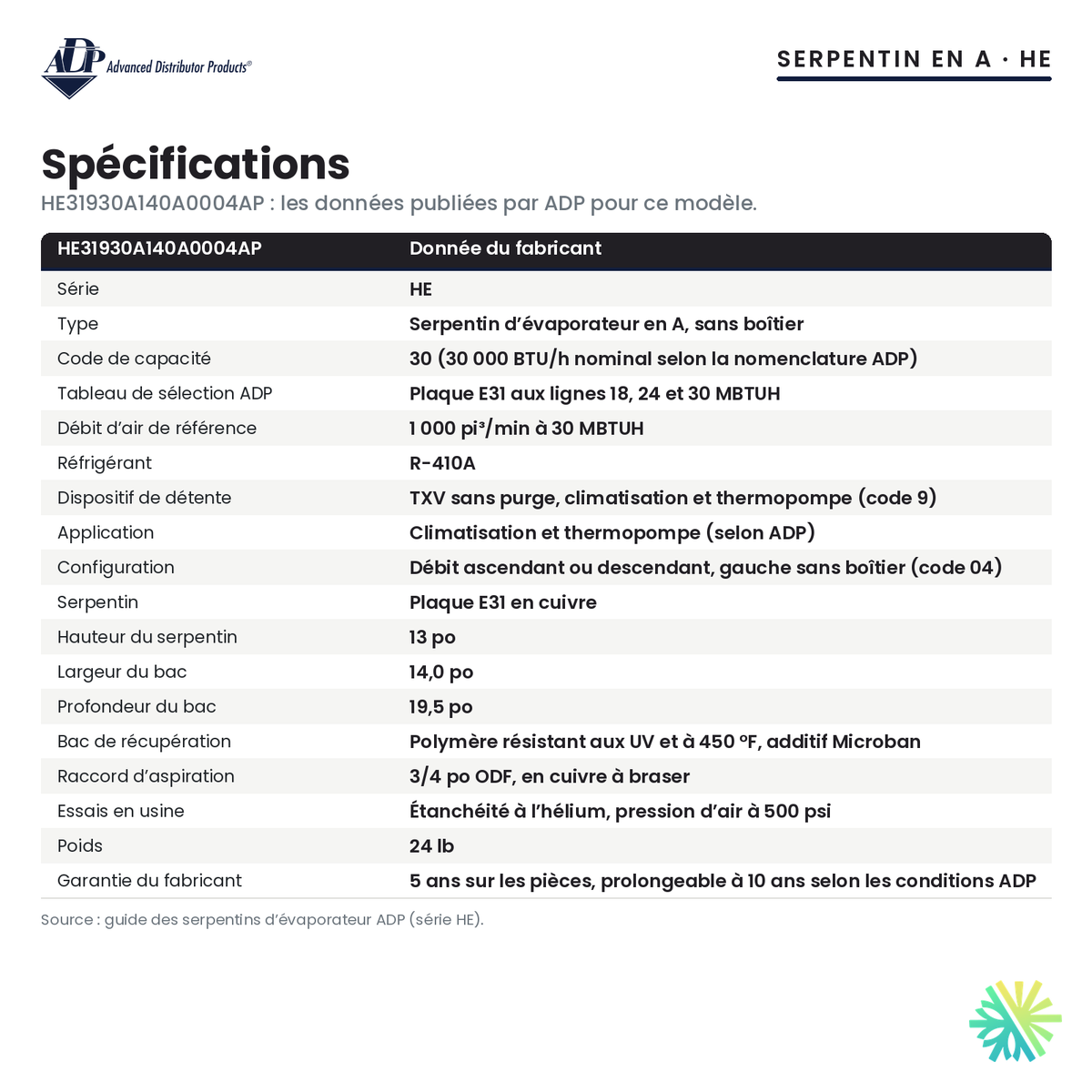

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.
À savoir avant l’installation
- Vendu seul : pas admissible à la subvention LogisVert. Le serpentin n’a pas de cote d’efficacité à lui seul ; celle-ci dépend de l’unité extérieure et de l’appareil intérieur jumelés.
- Configuration gauche (code 04) : nous la confirmons lors de la visite. La version droite est le HE31930A140A0000AP.
- Livré sans boîtier : il se loge dans le plénum ou dans un boîtier compatible, prévu à la soumission.
- Le bac mesure 14,0 po de large et 19,5 po de profondeur ; la hauteur du serpentin est de 13 po.
- Montage à débit ascendant ou descendant. L’unité extérieure, les lignes frigorifiques et l’appareil intérieur ne sont pas inclus.
Documents du fabricant
Explorer la gamme
Serpentins d'évaporateurTout voirMême marque
ADPTout voir
Questions fréquentes
Comment savoir si j’ai besoin de la configuration gauche ?
Nous le déterminons pendant la visite, en examinant le plénum et l’installation en place. ADP offre ce serpentin en deux versions : 04 pour la configuration gauche (ce modèle) et 00 pour la droite (HE31930A140A0000AP).
Quelle capacité représente ce serpentin ?
Son code de capacité est 30, soit 30 000 BTU/h nominal selon la nomenclature ADP. Le tableau de sélection place la plaque E31 aux lignes 18, 24 et 30 MBTUH ; nous confirmons le jumelage avec votre unité extérieure avant la commande.
Puis-je l’utiliser avec une thermopompe centrale ?
Oui. ADP déclare ses serpentins HE compatibles avec la climatisation et la thermopompe, et ce modèle est muni d’un TXV sans purge prévu pour les deux modes au R-410A.
Faut-il prévoir un boîtier ?
Oui, le serpentin est livré sans boîtier. Il prend place dans le plénum au-dessus ou au-dessous de l’appareil, ou dans un boîtier compatible. Nous en tenons compte dans la soumission.
La main-d’œuvre est-elle couverte par la garantie ADP ?
Non. ADP couvre les pièces du serpentin 5 ans à partir de l’installation, prolongeables à 10 ans selon les conditions de sa garantie prolongée ; la main-d’œuvre et le réfrigérant sont exclus de la garantie du fabricant.
Un serpentin ADP en configuration gauche, installé par AirGreen
Décrivez-nous votre projet : nous validons le dimensionnement, confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 19 octobre 2026.
