Serpentin d'Évaporateur ADP HE31130C175B1622AP « A » | 2.5 Tonnes
Le serpentin d’évaporateur en A ADP HE31130C175B1622AP : 2,5 tonnes, boîtier multiposition de 17,5 po de large et détente par piston au R-410A.
Numéro de modèleHE31130C175B1622AP
514 316-2973 · sales@airgreen.ca
Fiche rapide
Un serpentin de 2,5 tonnes qui s’installe debout ou couché
Un serpentin livré dans son boîtier

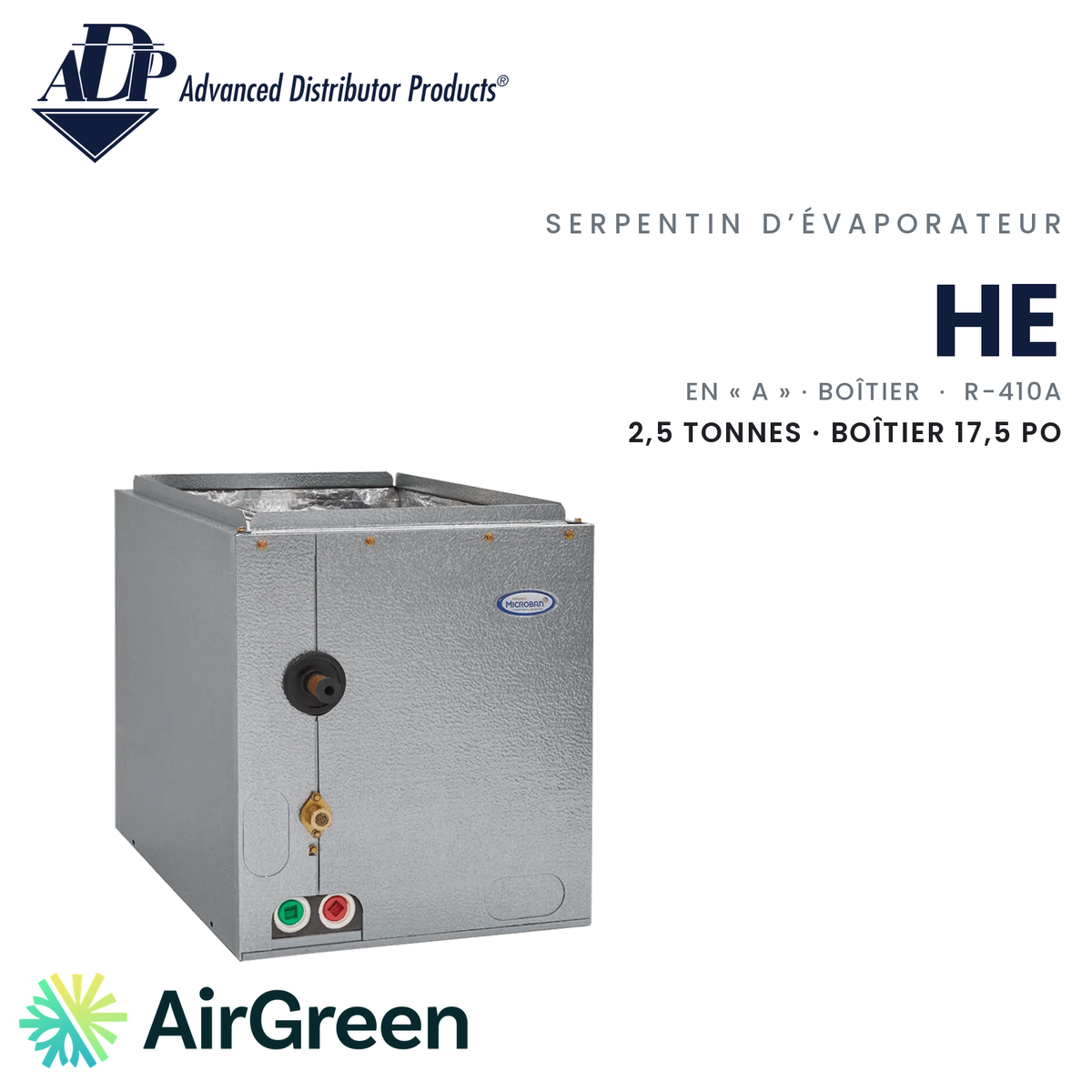

Le HE31130C175B1622AP d’ADP est un serpentin d’évaporateur en A déjà monté dans un boîtier gaufré de 16,5 po de haut, 17,5 po de large et 20,5 po de profondeur. Il n’y a donc pas de boîtier à fabriquer sur le chantier : le serpentin se raccorde directement à la sortie de la fournaise électrique ou du cabinet souffleur, puis au réseau de conduits. Son format nominal est de 2,5 tonnes, soit 30 000 BTU/h, et il forme la partie intérieure d’un climatiseur central ou d’une thermopompe centrale, deux usages qu’ADP déclare compatibles avec ses serpentins HE.
Debout ou à l’horizontale
Ce qui distingue ce modèle, c’est sa conception multiposition. ADP le prévoit pour un débit ascendant, ou pour un montage horizontal à gauche comme à droite. Il est livré en configuration gauche (code 22) et se convertit sur place.
C’est utile dans plusieurs situations courantes autour de Montréal :
- un cabinet souffleur couché au plafond d’un sous-sol, pour garder la pièce dégagée ;
- un appareil installé dans un vide sanitaire, où la hauteur ne permet pas un montage vertical ;
- une maison de ville ou un condo dont la salle mécanique est étroite.
Pour un appareil à débit descendant, la documentation ADP ne confirme pas clairement ce modèle : nous validons alors la configuration avec le fabricant avant de commander.
Les détails techniques qui comptent
La détente se fait par piston, au R-410A. Comme le piston doit correspondre à l’unité extérieure, nous le vérifions avant la mise en service. La plaque E31 est en cuivre, les raccords se brasent et l’aspiration est de 3/4 po ODF. Le bac de récupération est moulé en polymère résistant aux UV et à 450 °F, avec l’additif antimicrobien Microban, et le serpentin subit en usine un essai d’étanchéité à l’hélium et un essai de pression d’air à 500 psi. Il pèse 38 lb.
Un serpentin vendu seul n’a pas de cote d’efficacité propre ; il n’est pas admissible à la subvention LogisVert. ADP le garantit 5 ans sur les pièces, avec une prolongation possible à 10 ans selon les conditions de sa garantie prolongée ; la main-d’œuvre n’est pas couverte par le fabricant.
Confiez-le à AirGreen
AirGreen est une entreprise familiale établie à Montréal depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 (ventilation, réfrigération et électricité). Nous évaluons votre installation gratuitement sur place, choisissons la position du serpentin, préparons une soumission écrite, puis posons le serpentin, brasons les raccords, branchons le drain et mettons le système en service. Nous desservons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
Parlez-nous de votre appareil et de son emplacement : l’estimation est gratuite, la soumission est écrite et le financement est offert.
Un serpentin à boîtier qui se pose debout ou couché
Le HE31130C175B1622AP arrive dans son propre boîtier. Il se raccorde à la sortie d’une fournaise électrique ou d’un cabinet souffleur, à la verticale comme à l’horizontale, et forme la partie intérieure d’un climatiseur ou d’une thermopompe centrale de 2,5 tonnes.
- Cabinets souffleurs installés à l’horizontale, au plafond d’un sous-sol ou dans un vide sanitaire
- Fournaises électriques à débit ascendant de 17,5 po de large
- Ajout de la climatisation ou d’une thermopompe centrale de 2,5 tonnes
- Condos, maisons de ville et jumelés munis d’un réseau de conduits

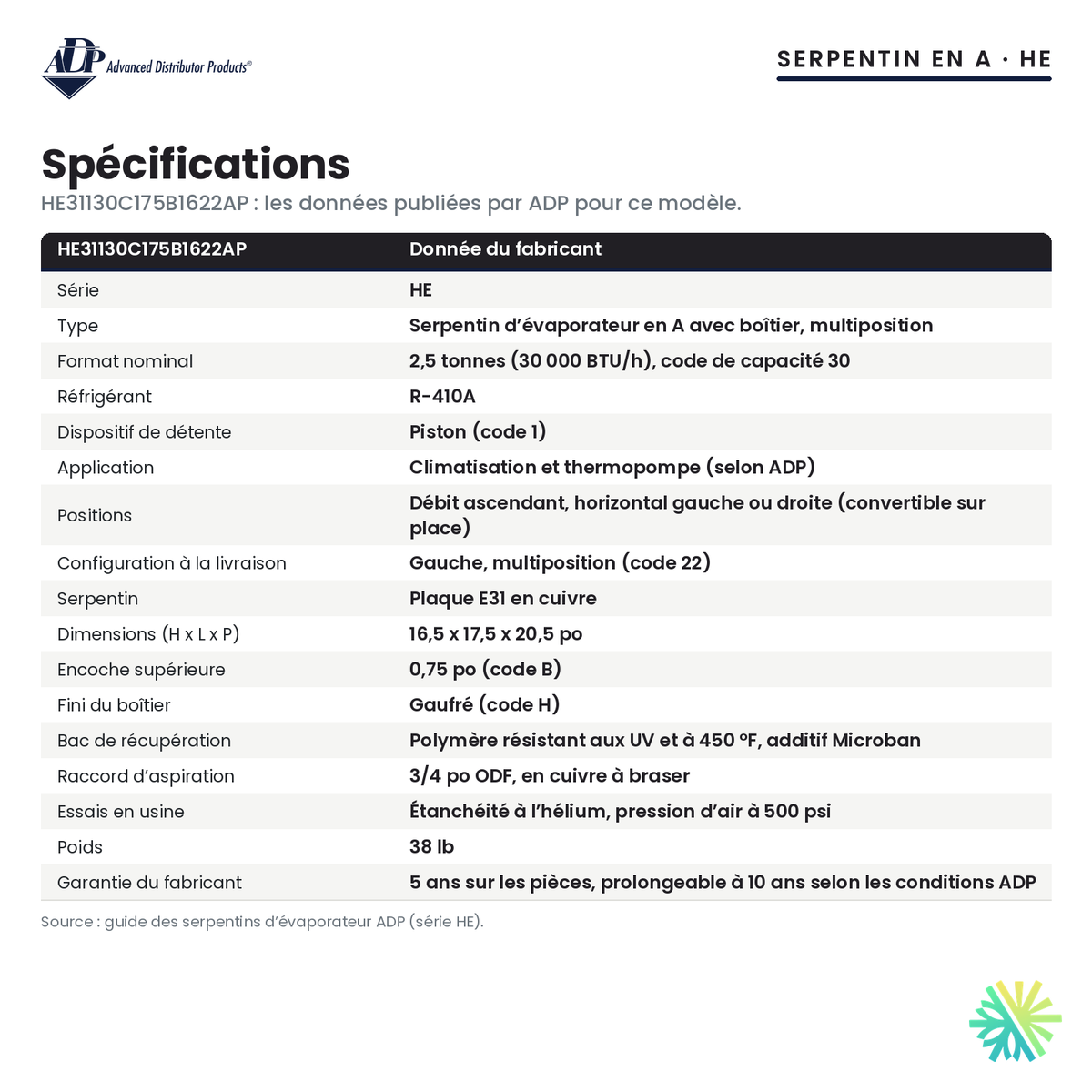

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.
À savoir avant l’installation
- Vendu seul : pas admissible à la subvention LogisVert. Le serpentin n’a pas de cote d’efficacité à lui seul ; le rendement dépend de l’unité extérieure et de l’appareil intérieur jumelés.
- La documentation ADP présente ce modèle pour le débit ascendant et l’horizontal ; pour un montage à débit descendant, nous validons la configuration avec le fabricant avant la commande.
- Détente par piston : nous vérifions que l’orifice convient à l’unité extérieure jumelée avant la mise en service.
- Boîtier de 17,5 po de large : nous le comparons à la largeur de l’appareil et prévoyons une transition si elles diffèrent.
- L’unité extérieure, les lignes frigorifiques et l’appareil intérieur ne sont pas inclus.
Documents du fabricant
Explorer la gamme
Serpentins d'évaporateurTout voirMême marque
ADPTout voir
Questions fréquentes
Peut-on l’installer à l’horizontale ?
Oui. ADP le décrit comme multiposition : débit ascendant, ou horizontal à gauche comme à droite. Il est livré en configuration gauche (code 22) et se convertit sur place.
Et à débit descendant ?
La documentation ADP ne le confirme pas clairement pour ce modèle. Si votre appareil souffle vers le bas, nous validons la configuration avec le fabricant avant de commander.
Un serpentin à piston convient-il à une thermopompe ?
ADP déclare les serpentins HE compatibles avec la climatisation et la thermopompe. Le piston doit toutefois correspondre à l’unité extérieure jumelée : nous le vérifions avant la mise en service.
Avec quelle unité extérieure le jumeler ?
Avec une unité de 2,5 tonnes (30 000 BTU/h). ADP ne nomme pas de modèle précis pour ce serpentin : nous confirmons le jumelage avec la documentation de l’unité extérieure retenue.
Quelle garantie offre ADP ?
Une garantie limitée de 5 ans sur les pièces à partir de l’installation, sans dépasser 6 ans après la fabrication, prolongeable à 10 ans selon les conditions de la garantie prolongée ADP. Au Québec, l’absence d’enregistrement ne réduit pas la couverture. La main-d’œuvre et le réfrigérant ne sont pas couverts par le fabricant.
Un serpentin ADP multiposition de 2,5 tonnes, installé par AirGreen
Décrivez-nous votre projet : nous validons le dimensionnement, confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 19 octobre 2026.
