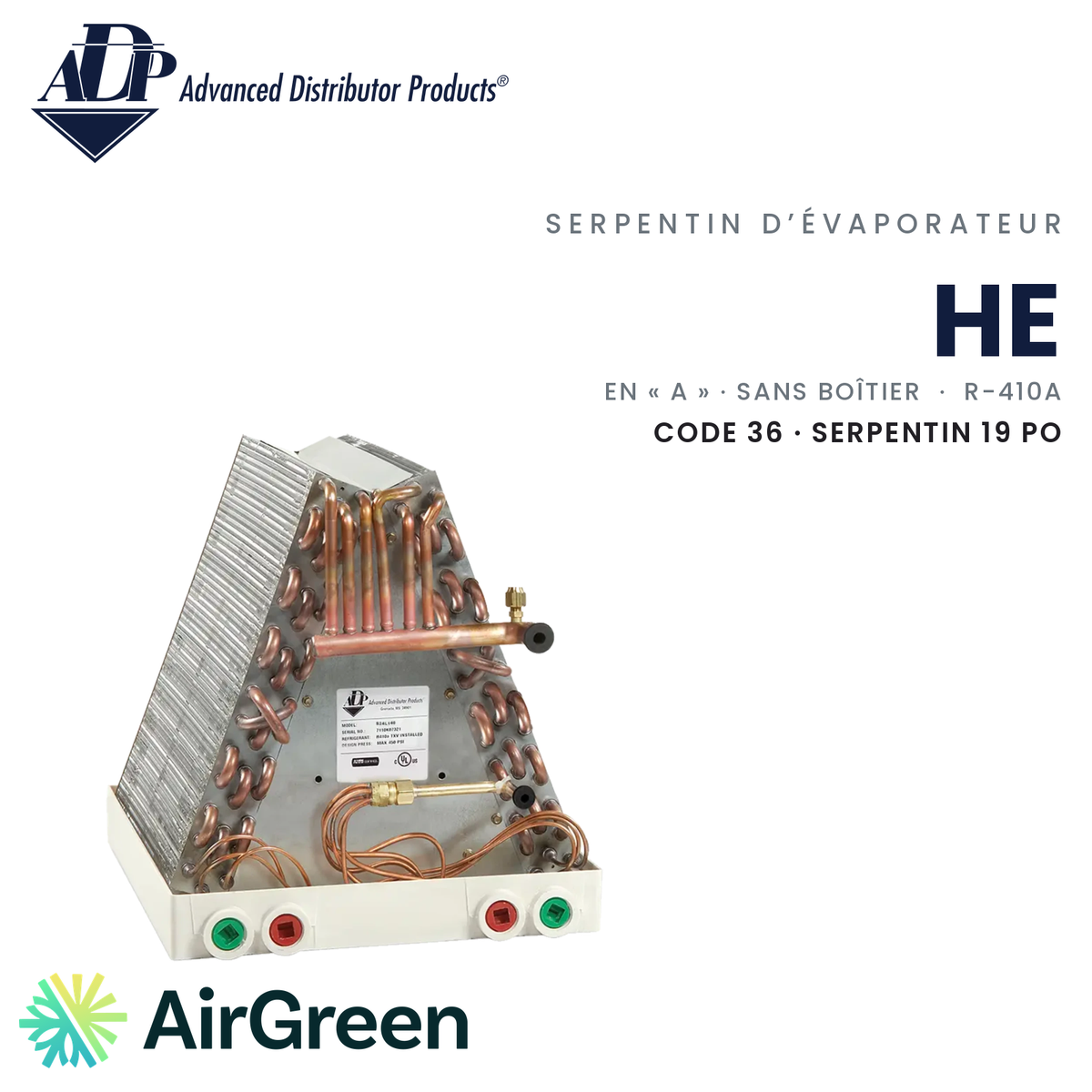

Serpentin d'Évaporateur ADP HE34936A155A0000AP « A »
Le serpentin d’évaporateur en A ADP HE34936A155A0000AP, sans boîtier : plaque E34 de 19 po de hauteur, TXV sans purge et R-410A.
Numéro de modèleHE34936A155A0000AP
514 316-2973 · sales@airgreen.ca
Fiche rapide
Un serpentin ADP haut de 19 po pour les systèmes centraux plus exigeants
À qui s’adresse le HE34936A155A0000AP
Ce serpentin d’évaporateur en A d’ADP, livré sans boîtier, utilise la plaque E34 en cuivre. Dans le tableau de sélection du fabricant, cette plaque figure aux lignes 36 et 42 MBTUH, et le code de capacité du modèle est 36, soit 36 000 BTU/h nominal selon la nomenclature ADP. Il vise donc les systèmes centraux de cet ordre de capacité, que l’on trouve dans les grandes maisons unifamiliales, les cottages de deux étages ou les jumelés agrandis.
Il se pose dans le plénum d’une fournaise électrique ou d’un cabinet souffleur et devient la partie intérieure d’un climatiseur central ou d’une thermopompe centrale. ADP déclare ses serpentins HE compatibles avec la climatisation et la thermopompe, et ce modèle porte un détendeur TXV sans purge prévu pour les deux modes au R-410A. Jumelé à une thermopompe, le même serpentin sert au chauffage l’hiver, tandis que la fournaise électrique reste en place pour l’appoint.
La hauteur, première chose à vérifier
Avec 19 po de hauteur de serpentin, l’espace vertical au-dessus de l’appareil devient le critère décisif. Dans un sous-sol fini, une poutre ou un conduit principal bas peuvent limiter cet espace. C’est pourquoi nous mesurons le plénum dès la visite et indiquons dans la soumission les modifications de conduits nécessaires, le cas échéant. Le bac de récupération mesure pour sa part 15,5 po de large et 19,5 po de profondeur, et le serpentin pèse 35 lb.
ADP publie un débit d’air de référence de 1 200 pi³/min à 36 MBTUH. Nous vérifions que la soufflerie de votre appareil peut le fournir avant de confirmer le jumelage.
Fabrication et garantie du fabricant
- Raccords en cuivre à braser, dont l’aspiration de 3/4 po ODF.
- Bac en polymère résistant aux UV et à 450 °F, traité à l’additif antimicrobien Microban.
- Essai d’étanchéité à l’hélium et essai de pression d’air à 500 psi en usine.
- Garantie limitée ADP de 5 ans sur les pièces, prolongeable à 10 ans selon les conditions de sa garantie prolongée ; la main-d’œuvre n’est pas couverte par le fabricant.
Comme tout serpentin vendu seul, celui-ci n’a pas de cote d’efficacité propre et n’est pas admissible à la subvention LogisVert.
Une installation complète par AirGreen
Établie à Montréal depuis plus de quinze ans, AirGreen est une entreprise familiale qui détient la licence RBQ 5645-9605-01 en ventilation, réfrigération et électricité. Nous estimons gratuitement votre projet sur place, vous remettons une soumission écrite, puis nos techniciens posent le serpentin, brasent les raccords, branchent le drain et mettent le système en service. Avant de partir, ils vérifient le fonctionnement en climatisation et, s’il y a lieu, en mode thermopompe. Nous servons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
Faites-nous mesurer votre plénum : l’estimation est gratuite, la soumission est écrite et le financement est offert.
Un serpentin haut, inscrit aux lignes 36 et 42 MBTUH du tableau ADP
Le tableau de sélection ADP place la plaque E34 de ce serpentin aux lignes 36 et 42 MBTUH. Posé dans le plénum d’une fournaise électrique ou d’un cabinet souffleur, il forme la partie intérieure d’un climatiseur ou d’une thermopompe centrale.
- Maisons dont l’unité extérieure figure aux lignes 36 ou 42 MBTUH du tableau ADP
- Ajout d’une thermopompe centrale sur une fournaise électrique existante
- Remplacement d’un serpentin en A sans boîtier de même hauteur
- Salles mécaniques où l’espace vertical au-dessus de l’appareil est suffisant

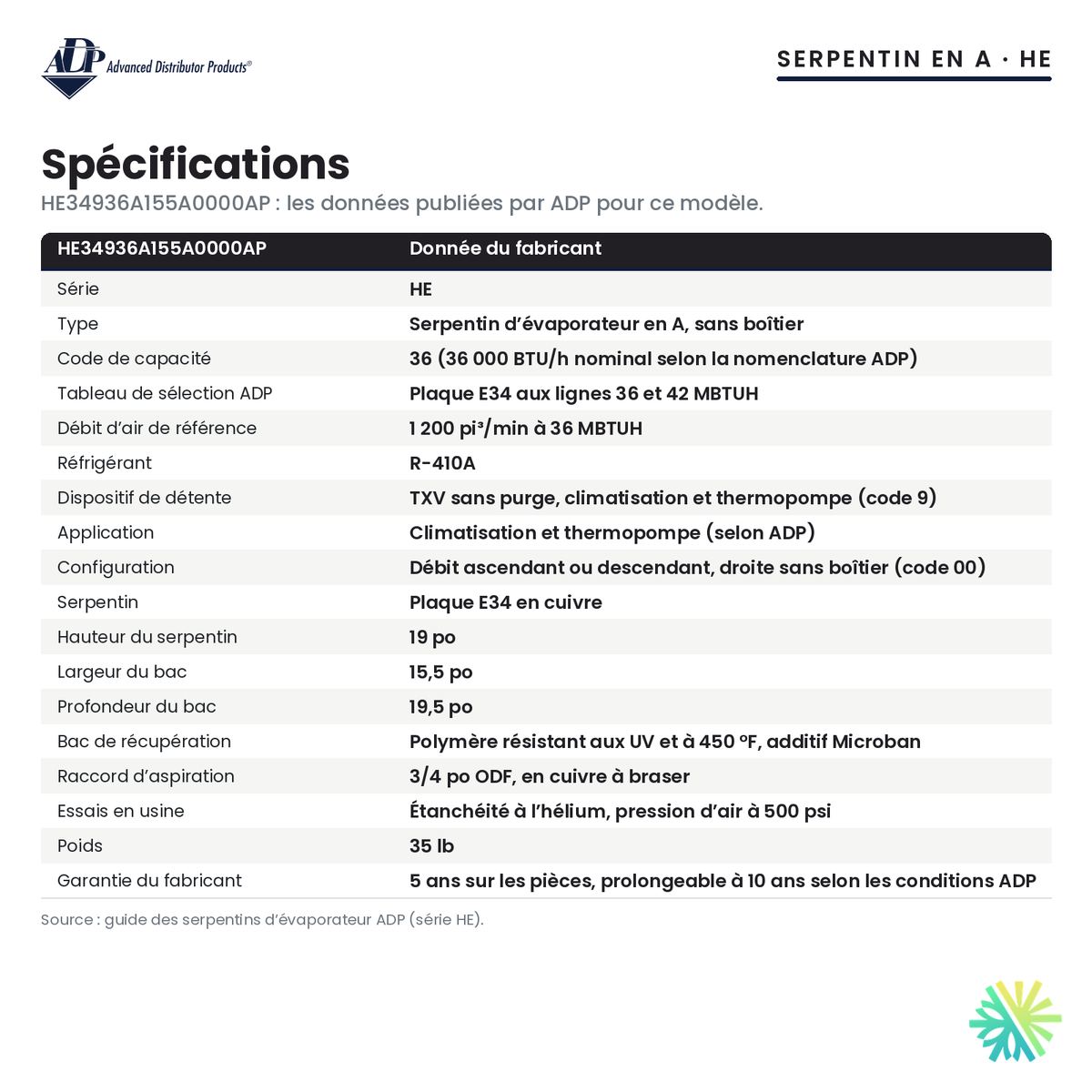

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.
À savoir avant l’installation
- Vendu seul : pas admissible à la subvention LogisVert. Un serpentin n’a pas de cote d’efficacité à lui seul ; le rendement dépend de l’unité extérieure et de l’appareil intérieur jumelés.
- Prévoyez la hauteur : le serpentin mesure 19 po. Nous mesurons l’espace dans le plénum avant de confirmer le modèle.
- Sans boîtier : il se loge dans le plénum ou dans un boîtier compatible, à prévoir dans la soumission. Le bac mesure 15,5 po de large et 19,5 po de profondeur.
- Configuration droite (code 00), pour un montage à débit ascendant ou descendant.
- L’unité extérieure, les lignes frigorifiques et l’appareil intérieur ne sont pas inclus.
Documents du fabricant
Explorer la gamme
Serpentins d'évaporateurTout voirMême marque
ADPTout voir
Questions fréquentes
Quelle hauteur faut-il prévoir dans le plénum ?
ADP indique une hauteur de serpentin de 19 po. Pendant la visite, nous mesurons l’espace entre l’appareil et le réseau de conduits et précisons dans la soumission les modifications de conduits nécessaires, s’il y en a.
Avec quelle unité extérieure le jumeler ?
Le tableau de sélection ADP place la plaque E34 aux lignes 36 et 42 MBTUH, et le code de capacité du modèle est 36. ADP ne nomme pas de modèle précis : nous confirmons le jumelage avec la documentation de l’unité extérieure retenue.
Fonctionne-t-il en mode thermopompe ?
Oui. ADP déclare les serpentins HE compatibles avec la climatisation et la thermopompe, et ce modèle a un TXV sans purge prévu pour les deux modes au R-410A.
Que comprend la garantie ADP ?
Les pièces du serpentin sont couvertes 5 ans à partir de l’installation, au plus 6 ans après la fabrication, et la couverture peut atteindre 10 ans selon les conditions de la garantie prolongée ADP. Au Québec, l’absence d’enregistrement ne réduit pas la couverture. La main-d’œuvre et le réfrigérant sont exclus.
Ce serpentin donne-t-il droit à la subvention LogisVert ?
Non, un serpentin vendu seul n’y est pas admissible. Si vous remplacez tout le système, nous pouvons vous proposer une thermopompe centrale complète.
Un serpentin ADP de 19 po, installé par AirGreen
Décrivez-nous votre projet : nous validons le dimensionnement, confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 19 octobre 2026.
