Thermopompe 3-Zones ARCOAIRE D5CMHA | 24000 BTU - R454B
La thermopompe multizone Arcoaire D5CMHA 24 000 chauffe et climatise 3 pièces avec une seule unité extérieure. Certifiée ENERGY STAR climat froid, elle livre 23 600 BTU/h à −8 °C, chauffe jusqu’à −30 °C et donne droit à 3 480 $ de subvention LogisVert. Installation par AirGreen à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
3 pièces, une seule unité dehors.
Les chiffres viennent de la fiche du fabricant et de la certification AHRI.
Les pièces qui font un multizone.
Touchez une pièce pour la découvrir.
Unité extérieure
Un seul compresseur pour toute la maison. Il alimente jusqu’à 3 têtes.
Bac chauffant
Une résistance garde le bac de l’unité extérieure libre de glace sous 1 °C et pendant le dégivrage (NEEP).
Lignes frigorifiques
Une paire de lignes par tête.
Têtes intérieures
Une tête par pièce, chacune avec sa télécommande et sa température. La combinaison se choisit dans le menu « Zones ».
Contrôle
Chaque zone se règle séparément.
Allumez et éteignez les pièces. Regardez la puissance se répartir.
Une seule unité extérieure alimente toutes les têtes : quand plusieurs pièces appellent, elles se partagent sa capacité. Choisissez une température extérieure.
Dites-nous vos pièces. On vous dit si ce format suffit.
Choisissez le nombre de pièces et leur surface. Le calcul vise une journée de −15 °C ; c’est un repère, le vrai calcul se fait pièce par pièce chez vous.
Toute la série en un coup d’œil : trouvez la case qui vous ressemble.
Chaque case est un produit : la puissance de l’unité extérieure, et le nombre de têtes.
À −15 °C, elle livre encore 104 % de sa puissance nominale.
Touchez une température : capacité, rendement et coût d’une heure de chauffage.
À chaque température, moins cher que les plinthes.
Coût d’une heure à pleine puissance, pour la même chaleur livrée. Tarif D d’Hydro-Québec, 2e tranche : 11,142 ¢/kWh.
Les cotes officielles, sur les mêmes échelles qu’avant.
SEER2, HSPF2 et EER2 viennent de la certification AHRI.
Une aide qui se calcule, pas qui se devine.
Montant indicatif inscrit à notre fiche.
Un multizone ou plusieurs murales ? Les deux bons côtés, honnêtement.
On compare les deux options sur votre plan, à l’estimation.
Ce qu’il faut savoir avant de poser un multizone.
Les dimensions, l’électricité et les lignes, dessinées. Puis nos six étapes.
L’unité extérieure, cotée
Le bruit publié, sur une seule échelle.
On se sert du chiffre extérieur pour choisir l’emplacement de l’unité.
Ce que cette machine a de particulier.
Seulement des faits publiés par ENERGY STAR, NEEP ou le fabricant.
Tous les chiffres, et d’où ils viennent.
Chaque ligne porte sa source ; une ligne sans valeur publiée n’apparaît pas.
La documentation du fabricant, en PDF.
Tout ce que nous avons écrit sur ce système.
Un étage de chambres confortable, été comme hiver

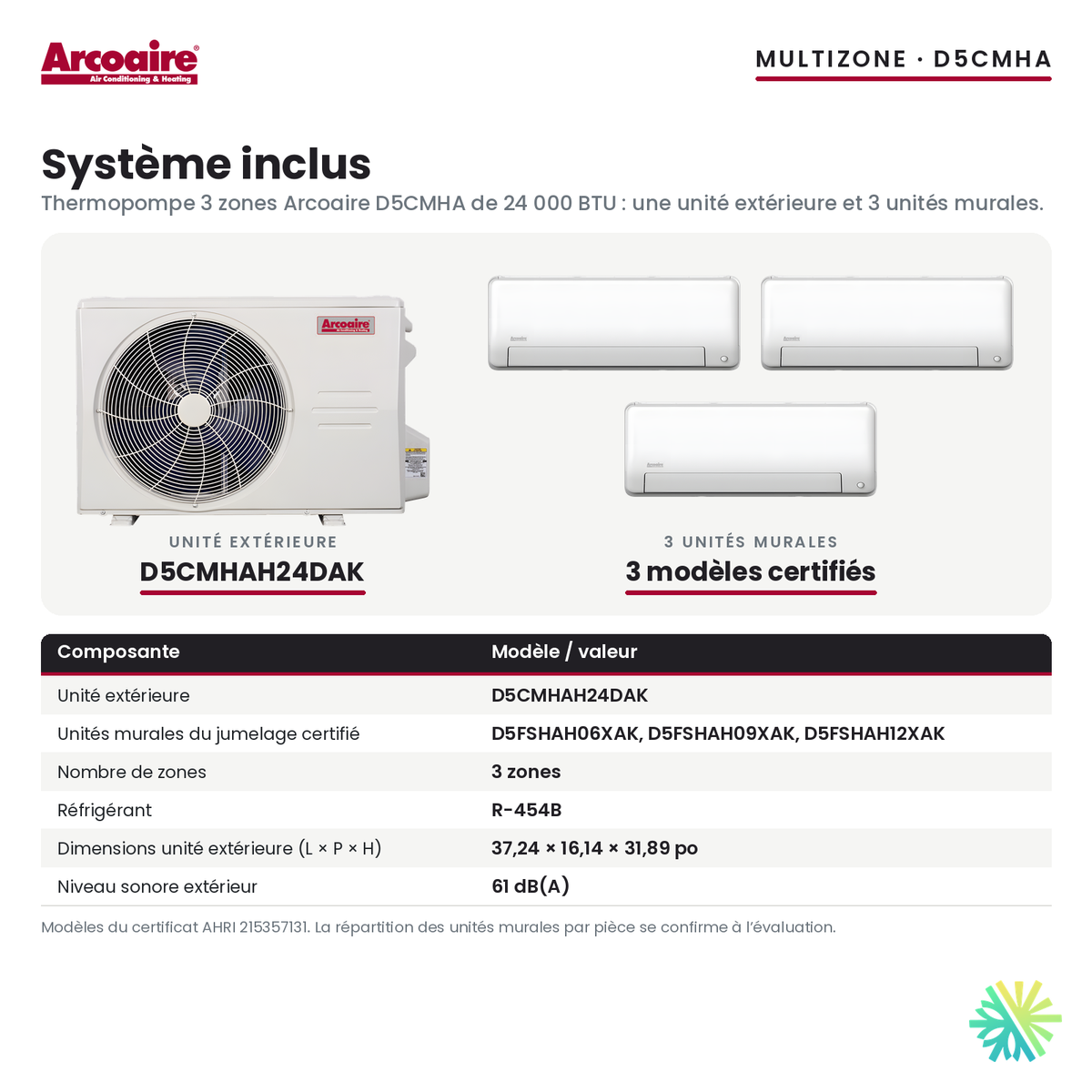

À l'étage d'un cottage, la chaleur monte, le toit chauffe tout l'après-midi et les chambres deviennent les pièces les plus difficiles à garder confortables. La Thermopompe 3-Zones ARCOAIRE D5CMHA | 24 000 BTU - R454B répond à cette situation avec une tête par chambre. Son condenseur D5CMHAH24DAK de 2 tonnes alimente 3 zones (jusqu'à 3 au maximum), et chacune des trois pièces garde sa propre consigne. Les têtes se choisissent parmi les thermopompes murales D5FSHAH06XAK, D5FSHAH09XAK et D5FSHAH12XAK, selon la taille de chaque chambre.
Le système affiche 24,0 SEER2, 13,0 EER2 et 10,0 HSPF2. Il est homologué ENERGY STAR avec la désignation climat froid sous l'ID ENERGY STAR 3722876, le certificat publie encore sa capacité à -30 °C, et il donne droit à une subvention LogisVert de 3 480 $.
Les configurations à trois petites pièces
Le cas typique : trois chambres sous les combles d'un cottage ou d'une maison à étage, soit une chambre principale et deux chambres d'enfants. D'autres combinaisons fonctionnent aussi bien : une chambre, un bureau à domicile et une salle de jeux, ou encore trois pièces fermées d'un bungalow dont le salon est déjà équipé. Ce qui réunit ces cas, ce sont des pièces de taille modeste, séparées par des portes, que la chaleur d'une tête unique ne rejoint pas.
Ce format ne vise pas une grande aire ouverte. Si l'une des trois zones est un salon spacieux ou un sous-sol entier, un condenseur plus grand donnera une meilleure marge. Des combles mal isolés, des chambres aux murs en pente ou des lucarnes orientées plein sud augmentent aussi la charge ; le calcul pièce par pièce tranche.
Comment trois têtes se partagent 24 000 BTU
Le condenseur ne divise pas sa capacité en trois parts égales. Il dose le réfrigérant envoyé à chaque tête selon sa demande, et son compresseur inverter ajuste sa vitesse en fonction du total. Ce partage fonctionne bien à l'étage parce que les trois pièces appellent rarement au maximum en même temps : le bureau travaille le jour, les chambres surtout le soir et la nuit, et une chambre d'amis peut rester à une consigne réduite la plupart du temps. Toutes les têtes travaillent toutefois dans le même mode à un moment donné, chauffage ou climatisation.
Le moment le plus exigeant est la nuit froide de janvier où les trois chambres demandent de la chaleur ensemble. C'est ce scénario que nous vérifions au calcul de charge, en additionnant les besoins des trois pièces plutôt qu'en regardant chacune isolément.
Un condenseur au complet dès la pose
Avec trois têtes, le D5CMHAH24DAK utilise tous ses ports. Il n'y a donc pas de quatrième zone possible sur ce condenseur ; si un sous-sol aménagé s'ajoute plus tard, il demandera une solution distincte. L'avantage, c'est que le système est entièrement planifié dès le départ : le total des trois têtes doit rester dans les combinaisons permises par le fabricant, et nous choisissons les formats en conséquence. Une petite chambre d'enfant reçoit souvent la tête D5FSHAH06XAK, la plus compacte de la liste, tandis que la chambre principale prend un format plus grand.
Où placer une tête dans une chambre
Une tête murale de chambre ne se pose pas n'importe où. Nous évitons qu'elle souffle directement sur le lit, nous la plaçons pour que l'air longe le plafond et redescende à l'autre bout de la pièce, et nous gardons un dégagement au-dessus pour l'accès au filtre. Sur un mur extérieur, le passage des lignes est court et discret ; sur un mur intérieur, il faut prévoir le parcours dans l'entretoit ou dans un placard. Chaque tête a sa télécommande : la consigne de nuit de la chambre principale n'a pas à être celle de la chambre du bébé.
L'été sous le toit : fraîcheur et humidité
Les chambres de l'étage sont celles qui accumulent le plus de chaleur en juillet. La tête de chaque pièce retire cette chaleur à mesure, et le compresseur à vitesse variable tourne longtemps à bas régime, ce qui laisse au serpentin le temps d'extraire l'humidité de l'air. Le résultat se sent au coucher : un air frais et sec, sans le cycle marche-arrêt d'un climatiseur de fenêtre. La cote de 13,0 EER2 mesure justement le rendement en climatisation lors des journées les plus chaudes, et le mode déshumidification sert les soirées humides où la température reste douce.
Le R-454B qui circule dans le système est un réfrigérant de nouvelle génération, au potentiel de réchauffement planétaire nettement plus faible que celui des fluides qu'il remplace. Légèrement inflammable, il se manipule selon des règles précises que nos installateurs appliquent à chaque raccord.
L'hiver : ce que publie le certificat
À l'étage, l'hiver est moins exigeant qu'au rez-de-chaussée, parce qu'une partie de la chaleur du bas monte naturellement. Le certificat du système inscrit 23 600 BTU/h à -8 °C et 25 000 BTU/h à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié.
- COP de 2,50 au point de -8 °C
- COP de 2,00 au point de -15 °C
- Capacité maximale à -30 °C : 14 000 BTU/h, COP de 1,30
- Chauffage certifié jusqu'à -30 °C
Lors des grands froids, la capacité publiée diminue ; les plinthes existantes des chambres restent utiles comme appoint, surtout dans une pièce d'angle sous le toit. Ces données proviennent du certificat AHRI 215357131, publié par le NEEP.
Ce que veulent dire SEER2, HSPF2 et COP
Le SEER2 de 24,0 résume le rendement en climatisation sur une saison complète ; le HSPF2 de 10,0 fait de même pour le chauffage, la saison qui coûte le plus cher au Québec. Plus ces cotes sont élevées, moins chaque unité de confort coûte en électricité. Le COP se lit encore plus simplement : c'est le nombre d'unités de chaleur livrées pour chaque unité d'électricité, à une température donnée. Une plinthe électrique a toujours un rapport d'un pour un ; la thermopompe le dépasse à chacun des points publiés, y compris à -30 °C.
La subvention LogisVert de 3 480 $
Le système est inscrit au programme LogisVert d'Hydro-Québec, avec 3 480 $ pour un propriétaire d'une habitation existante, selon la liste en vigueur à la date d'installation. Nous confirmons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle et la preuve de paiement. Notre page sur la subvention pour thermopompes efficaces résume les conditions du programme.
Le chantier, de la façade aux chambres
Lignes et drains jusqu'à l'étage
Après l'évaluation à domicile, nous planifions le parcours des trois jeux de lignes frigorifiques. À l'étage, ils montent généralement le long d'un mur extérieur, regroupés sous une gaine de finition, ou passent par l'entretoit quand la façade ne s'y prête pas. Chaque tête a son propre drain : par gravité le long du mur extérieur quand c'est possible, sinon par une pompe à condensat discrète. Le condenseur se pose au sol sur un socle ou en hauteur sur un support mural, toujours au-dessus de la ligne de neige et à l'écart des chutes de neige du toit. Il est raccordé à un circuit dédié, après vérification de la capacité du panneau électrique. La mise en service comprend l'essai d'étanchéité, la mise sous vide, le contrôle de chacune des trois zones et la programmation des télécommandes avec vous.
Entretien des trois têtes
Comptez quelques minutes par chambre : on ouvre la façade, on retire le filtre, on le rince et on le laisse sécher. En saison, ce geste se fait aux deux semaines. À l'extérieur, gardez le condenseur libre de neige et de feuilles, sans housse l'hiver. Une visite annuelle d'entretien CVAC nettoie en profondeur les serpentins et les turbines, vérifie les drains et les raccords électriques. La vapeur blanche pendant le dégivrage et une courte pause de chauffage font partie du fonctionnement normal. Notre service de nettoyage prend le relais quand vous préférez confier la visite annuelle.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe 3-Zones ARCOAIRE D5CMHA | 24 000 BTU - R454B. Nous mesurons chaque chambre, choisissons le format des trois têtes et confirmons votre admissibilité à la subvention avant la signature.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
Ce qu’on nous demande sur les multizones.
Puis-je chauffer une pièce et climatiser l’autre en même temps ?
Non. Sur un multizone comme celui-ci, toutes les têtes travaillent dans le même mode, chauffage ou climatisation. Chaque pièce garde par contre sa propre température de consigne.
Que se passe-t-il quand toutes les pièces demandent du chauffage ?
Elles se partagent la capacité de l’unité extérieure : 23 600 BTU/h à −8 °C, 25 000 à −15 °C et 14 000 à −30 °C.
Combien de têtes puis-je brancher ?
Jusqu’à 3 sur cette unité extérieure. Ce produit est configuré pour 3 têtes.
Combien vaut la subvention LogisVert ?
3 480 $. L’aide ne dépasse pas 100 % du coût avant taxes ; la demande se fait dans les 9 mois suivant l’installation.
Est-elle homologuée ENERGY STAR ?
Oui, climat froid, ID 3722876.
Jusqu’à quelle température chauffe-t-elle ?
Jusqu’à −30 °C. À −30 °C, elle livre encore 14 000 BTU/h avec un COP de 1,3.
Est-ce bruyant ?
Dehors, 61 dB(A) : on choisit l’emplacement loin des fenêtres de chambre.
Pourquoi un multizone plutôt que plusieurs murales ?
Une seule unité extérieure sur la façade et un seul circuit. En contrepartie, les pièces partagent la puissance, et si l’unité extérieure s’arrête, toutes les zones s’arrêtent.
Que couvre la garantie ?
Notre fiche indique 10 ans sur le compresseur et 10 ans sur les pièces. Garantie supplémentaire AirGreen : possible.
Un multizone se planifie pièce par pièce. Chez vous.
On mesure chaque pièce, on dessine le parcours des lignes et on choisit la bonne tête pour chaque zone. L’estimation sur place est gratuite, la soumission arrive en 24 h.
