Thermopompe 5-Zones ARCOAIRE D5CMHA | 55000 BTU - R454B
La thermopompe multizone Arcoaire D5CMHA 55 000 chauffe et climatise 5 pièces avec une seule unité extérieure. Certifiée ENERGY STAR climat froid, elle livre 47 000 BTU/h à −8 °C, chauffe jusqu’à −30 °C et donne droit à 5 640 $ de subvention LogisVert. Installation par AirGreen à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
5 pièces, une seule unité dehors.
Les chiffres viennent de la fiche du fabricant et de la certification AHRI.
Les pièces qui font un multizone.
Touchez une pièce pour la découvrir.
Unité extérieure
Un seul compresseur pour toute la maison. Il alimente jusqu’à 5 têtes.
Bac chauffant
Une résistance garde le bac de l’unité extérieure libre de glace sous 1 °C et pendant le dégivrage (NEEP).
Lignes frigorifiques
Une paire de lignes par tête.
Têtes intérieures
Une tête par pièce, chacune avec sa télécommande et sa température. La combinaison se choisit dans le menu « Zones ».
Contrôle
Chaque zone se règle séparément.
Allumez et éteignez les pièces. Regardez la puissance se répartir.
Une seule unité extérieure alimente toutes les têtes : quand plusieurs pièces appellent, elles se partagent sa capacité. Choisissez une température extérieure.
Dites-nous vos pièces. On vous dit si ce format suffit.
Choisissez le nombre de pièces et leur surface. Le calcul vise une journée de −15 °C ; c’est un repère, le vrai calcul se fait pièce par pièce chez vous.
Toute la série en un coup d’œil : trouvez la case qui vous ressemble.
Chaque case est un produit : la puissance de l’unité extérieure, et le nombre de têtes.
À −15 °C, elle livre encore 85 % de sa puissance nominale.
Touchez une température : capacité, rendement et coût d’une heure de chauffage.
À chaque température, moins cher que les plinthes.
Coût d’une heure à pleine puissance, pour la même chaleur livrée. Tarif D d’Hydro-Québec, 2e tranche : 11,142 ¢/kWh.
Les cotes officielles, sur les mêmes échelles qu’avant.
SEER2, HSPF2 et EER2 viennent de la certification AHRI.
Une aide qui se calcule, pas qui se devine.
La capacité à −8 °C. 120 $ par 1 000 BTU/h est le taux des thermopompes ENERGY STAR climat froid (guide v1.10).
Un multizone ou plusieurs murales ? Les deux bons côtés, honnêtement.
On compare les deux options sur votre plan, à l’estimation.
Ce qu’il faut savoir avant de poser un multizone.
Les dimensions, l’électricité et les lignes, dessinées. Puis nos six étapes.
L’unité extérieure, cotée
Le bruit publié, sur une seule échelle.
On se sert du chiffre extérieur pour choisir l’emplacement de l’unité.
Ce que cette machine a de particulier.
Seulement des faits publiés par ENERGY STAR, NEEP ou le fabricant.
Tous les chiffres, et d’où ils viennent.
Chaque ligne porte sa source ; une ligne sans valeur publiée n’apparaît pas.
La documentation du fabricant, en PDF.
Tout ce que nous avons écrit sur ce système.
Cinq zones pour une grande maison, planifiées avec vos travaux
Quand une grande maison passe par une rénovation importante, c'est le meilleur moment pour revoir son chauffage et sa climatisation pièce par pièce. La Thermopompe 5-Zones ARCOAIRE D5CMHA | 55 000 BTU - R454B dessert cinq pièces à partir d'un seul condenseur, chacune avec sa consigne. Ce condenseur D5CMHAH55FAK de 4,5 tonnes alimente 5 zones (jusqu'à 5 au maximum) et se monte avec les thermopompes murales D5FSHAH09XAK, D5FSHAH12XAK, D5FSHAH18XAK, D5FSHAH24XAK et D5FSHAH30XAK. Son compresseur inverter répartit sa capacité entre les têtes qui appellent.
Ses cotes sont de 22,3 SEER2, 12,0 EER2 et 10,5 HSPF2. Le système est homologué ENERGY STAR avec la désignation climat froid sous l'ID ENERGY STAR 3556883. Le certificat publie encore sa capacité à -30 °C, et le système donne droit à une subvention LogisVert de 5 640 $.
Répartir cinq têtes dans une grande maison
Le code de chaque tête indique son format, de la D5FSHAH09XAK, la plus compacte, à la D5FSHAH30XAK, la plus grande. Dans une grande maison à étage de Laval, de la Rive-Nord ou de la Rive-Sud, une répartition fréquente place une tête de grand format dans l'aire ouverte du rez-de-chaussée, une tête intermédiaire dans la suite principale et au sous-sol aménagé, et des têtes compactes dans les chambres secondaires ou le bureau. Il ne s'agit pas de prendre un exemplaire de chaque format : le total des cinq têtes doit rester dans les combinaisons permises par le fabricant pour ce condenseur, et chaque tête est choisie selon le calcul de charge de sa pièce.
Profiter d'une rénovation pour cacher les lignes
Avec cinq têtes, il y a cinq jeux de lignes frigorifiques, cinq câbles de communication et cinq drains à faire passer. Murs fermés, ils longent la façade sous une gaine de finition. Murs ouverts, ils peuvent souvent passer à l'intérieur des cloisons, des planchers ou des soffites, et disparaître complètement. C'est le principal avantage de planifier le système avec vos travaux : nous posons les lignes et les drains à l'étape de la charpente ouverte, avant le gypse, puis nous revenons installer les têtes et le condenseur une fois la peinture terminée. Cette coordination se prévoit avec votre entrepreneur dès le début du chantier ; plus elle arrive tôt, plus le résultat est discret.
Même sans rénovation, l'installation reste possible : les lignes de plusieurs têtes se regroupent alors sous une même gaine pour ne laisser qu'un ou deux tracés sur la façade.
Cinq zones sur 4,5 tonnes, tous les ports utilisés
Les cinq têtes se partagent la capacité du condenseur, qui dose le réfrigérant envoyé à chacune selon sa demande. Le partage fonctionne parce que les pièces n'appellent presque jamais toutes au maximum en même temps ; le dimensionnement doit néanmoins tenir le matin de janvier où toute la maison se réveille. Avec cinq zones, le D5CMHAH55FAK utilise tous ses ports : aucune sixième tête ne pourra s'y ajouter. Les pièces de service, salles de bain et vestibules gardent normalement leur chauffage habituel.

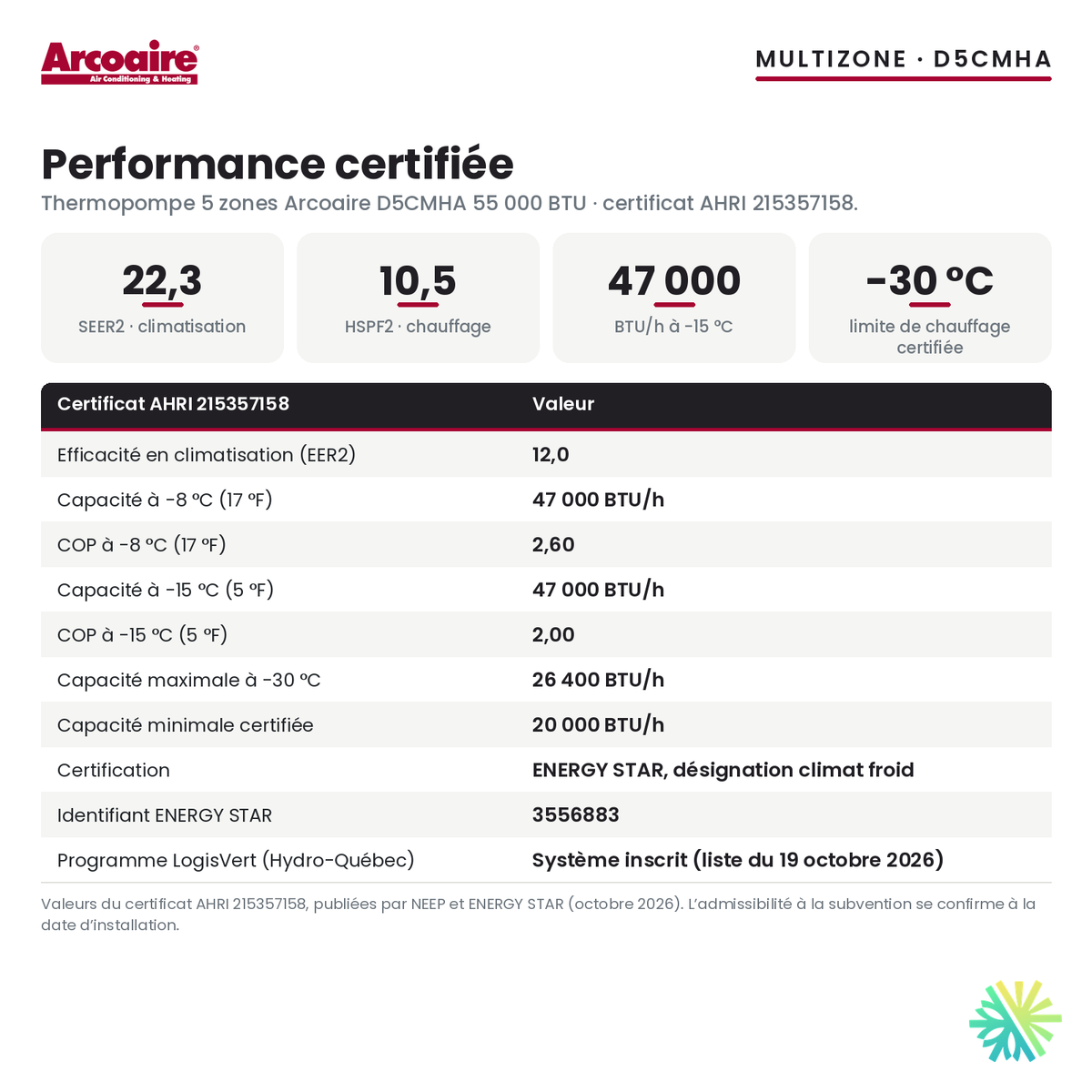

Le certificat par temps froid
Le certificat inscrit 47 000 BTU/h à -8 °C et 47 000 BTU/h à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié.
- COP de 2,60 au point de -8 °C (17 °F)
- COP de 2,00 au point de -15 °C (5 °F)
- Capacité maximale à -30 °C : 26 400 BTU/h, COP de 1,39
- Chauffage certifié jusqu'à -30 °C
La capacité publiée ne varie pas entre les deux points de froid les plus fréquents, et reste en deçà du format nominal de 55 000 BTU, comme c'est normal par grand froid. Une rénovation qui améliore l'isolation et les fenêtres réduit d'autant la charge à couvrir. Près de -30 °C, la capacité publiée diminue et un appoint reste utile. Ces données proviennent du certificat AHRI 215357158, publié par le NEEP.
Ce que les cotes signifient
Le HSPF2 de 10,5 mesure l'efficacité du chauffage sur une saison complète ; c'est la cote qui compte le plus dans une maison de la région de Montréal. Le SEER2 de 22,3 mesure l'efficacité de la climatisation sur la saison chaude, et l'EER2 de 12,0 le rendement lors des journées de canicule. Le COP donne le rendement à une température précise : 2,00 à -15 °C, c'est deux unités de chaleur pour chaque unité d'électricité, quand une plinthe électrique n'en livre qu'une.
L'été et le mode commun
L'été, le compresseur accélère quand plusieurs zones demandent de la fraîcheur, puis ralentit et maintient les consignes à basse vitesse ; ces longs cycles retirent l'humidité de l'air, et le mode déshumidification de chaque tête prend le relais les jours lourds. Les cinq têtes travaillent dans le même mode à un moment donné, chauffage ou climatisation, chacune à sa propre température. Le réfrigérant R-454B, de nouvelle génération, présente un potentiel de réchauffement planétaire nettement plus faible que les fluides qu'il remplace ; légèrement inflammable, il se manipule selon des règles précises.
Air frais : ce qu'une thermopompe murale ne fait pas
Une tête murale chauffe, climatise, filtre et déshumidifie l'air de la pièce, mais elle ne fait pas entrer d'air frais : elle recircule l'air intérieur. Après une rénovation qui rend la maison plus étanche, avec de nouvelles fenêtres et une meilleure isolation, l'apport d'air neuf devient d'autant plus important. C'est le rôle d'un échangeur d'air, un appareil distinct de la thermopompe. Si votre projet en comporte un, ou devrait en comporter un, parlons-en à la visite pour que les deux systèmes soient pensés ensemble.
La subvention LogisVert de 5 640 $
Le système est inscrit au programme LogisVert d'Hydro-Québec, avec 5 640 $ pour un propriétaire d'une habitation existante, selon la liste en vigueur à la date d'installation. Nous confirmons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle et la preuve de paiement. Notre page sur la subvention pour thermopompes efficaces résume les conditions du programme.
Installation et entretien
Installation
- Évaluation à domicile : calcul de charge des cinq pièces, vérification du panneau électrique et, s'il y a lieu, coordination avec le calendrier des travaux.
- Lignes frigorifiques, câbles de communication et drains posés dans les murs ouverts ou regroupés sous une gaine de finition à l'extérieur ; pompe à condensat lorsque la gravité ne suffit pas.
- Condenseur sur un socle solide ou un support conçu pour son poids, au-dessus de la ligne de neige et hors de la chute de neige du toit.
- Raccordement à un circuit dédié de bon calibre.
- Essai d'étanchéité, mise sous vide, mise en service des cinq zones et programmation des télécommandes avec vous.
Entretien
Cinq filtres à rincer aux deux semaines en saison ; le faire le même jour pour toute la maison en fait une habitude. Pendant et juste après des travaux, la poussière de chantier encrasse les filtres plus vite : vérifiez-les plus souvent les premières semaines. Gardez le condenseur dégagé de la neige et des feuilles, sans le couvrir l'hiver. Un entretien CVAC annuel nettoie les serpentins et les turbines, vérifie les drains et resserre les raccords électriques. En hiver, la vapeur blanche du dégivrage et une courte pause de chauffage n'ont rien d'anormal. Notre service de nettoyage prend le relais quand vous préférez confier la visite annuelle.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe 5-Zones ARCOAIRE D5CMHA | 55 000 BTU - R454B. Nous évaluons les cinq pièces, coordonnons la pose avec vos travaux et confirmons votre admissibilité à la subvention avant la signature.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
Ce qu’on nous demande sur les multizones.
Puis-je chauffer une pièce et climatiser l’autre en même temps ?
Non. Sur un multizone comme celui-ci, toutes les têtes travaillent dans le même mode, chauffage ou climatisation. Chaque pièce garde par contre sa propre température de consigne.
Que se passe-t-il quand toutes les pièces demandent du chauffage ?
Elles se partagent la capacité de l’unité extérieure : 47 000 BTU/h à −8 °C, 47 000 à −15 °C et 26 400 à −30 °C.
Combien de têtes puis-je brancher ?
Jusqu’à 5 sur cette unité extérieure. Ce produit est configuré pour 5 têtes.
Combien vaut la subvention LogisVert ?
5 640 $. L’aide ne dépasse pas 100 % du coût avant taxes ; la demande se fait dans les 9 mois suivant l’installation.
Est-elle homologuée ENERGY STAR ?
Oui, climat froid, ID 3556883.
Jusqu’à quelle température chauffe-t-elle ?
Jusqu’à −30 °C. À −30 °C, elle livre encore 26 400 BTU/h avec un COP de 1,39.
Est-ce bruyant ?
Dehors, 65 dB(A) : on choisit l’emplacement loin des fenêtres de chambre.
Pourquoi un multizone plutôt que plusieurs murales ?
Une seule unité extérieure sur la façade et un seul circuit. En contrepartie, les pièces partagent la puissance, et si l’unité extérieure s’arrête, toutes les zones s’arrêtent.
Que couvre la garantie ?
Notre fiche indique 10 ans sur le compresseur et 10 ans sur les pièces. Garantie supplémentaire AirGreen : possible.
Un multizone se planifie pièce par pièce. Chez vous.
On mesure chaque pièce, on dessine le parcours des lignes et on choisit la bonne tête pour chaque zone. L’estimation sur place est gratuite, la soumission arrive en 24 h.
