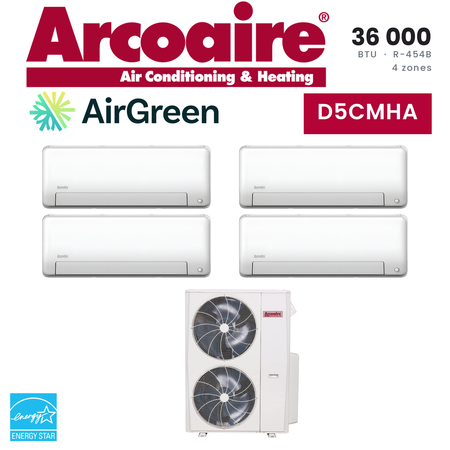

Thermopompe 4-Zones ARCOAIRE D5CMHA | 36000 BTU - R454B
La thermopompe multizone Arcoaire D5CMHA 36 000 chauffe et climatise 4 pièces avec une seule unité extérieure. Certifiée ENERGY STAR climat froid, elle livre 38 000 BTU/h à −8 °C, chauffe jusqu’à −30 °C et donne droit à 4 560 $ de subvention LogisVert. Installation par AirGreen à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
4 pièces, une seule unité dehors.
Les chiffres viennent de la fiche du fabricant et de la certification AHRI.
Les pièces qui font un multizone.
Touchez une pièce pour la découvrir.
Unité extérieure
Un seul compresseur pour toute la maison. Il alimente jusqu’à 4 têtes.
Bac chauffant
Une résistance garde le bac de l’unité extérieure libre de glace sous 1 °C et pendant le dégivrage (NEEP).
Lignes frigorifiques
Une paire de lignes par tête.
Têtes intérieures
Une tête par pièce, chacune avec sa télécommande et sa température. La combinaison se choisit dans le menu « Zones ».
Contrôle
Chaque zone se règle séparément.
Allumez et éteignez les pièces. Regardez la puissance se répartir.
Une seule unité extérieure alimente toutes les têtes : quand plusieurs pièces appellent, elles se partagent sa capacité. Choisissez une température extérieure.
Dites-nous vos pièces. On vous dit si ce format suffit.
Choisissez le nombre de pièces et leur surface. Le calcul vise une journée de −15 °C ; c’est un repère, le vrai calcul se fait pièce par pièce chez vous.
Toute la série en un coup d’œil : trouvez la case qui vous ressemble.
Chaque case est un produit : la puissance de l’unité extérieure, et le nombre de têtes.
À −15 °C, elle livre encore 100 % de sa puissance nominale.
Touchez une température : capacité, rendement et coût d’une heure de chauffage.
À chaque température, moins cher que les plinthes.
Coût d’une heure à pleine puissance, pour la même chaleur livrée. Tarif D d’Hydro-Québec, 2e tranche : 11,142 ¢/kWh.
Les cotes officielles, sur les mêmes échelles qu’avant.
SEER2, HSPF2 et EER2 viennent de la certification AHRI.
Une aide qui se calcule, pas qui se devine.
La capacité à −8 °C. 120 $ par 1 000 BTU/h est le taux des thermopompes ENERGY STAR climat froid (guide v1.10).
Un multizone ou plusieurs murales ? Les deux bons côtés, honnêtement.
On compare les deux options sur votre plan, à l’estimation.
Ce qu’il faut savoir avant de poser un multizone.
Les dimensions, l’électricité et les lignes, dessinées. Puis nos six étapes.
Ce que cette machine a de particulier.
Seulement des faits publiés par ENERGY STAR, NEEP ou le fabricant.
Tous les chiffres, et d’où ils viennent.
Chaque ligne porte sa source ; une ligne sans valeur publiée n’apparaît pas.
La documentation du fabricant, en PDF.
Tout ce que nous avons écrit sur ce système.
Toute la famille, chacun à sa température
Dans une maison familiale à deux étages, personne ne veut la même température au même moment : les enfants dorment au chaud, les parents préfèrent une chambre fraîche, et l'aire ouverte du rez-de-chaussée doit rester confortable du déjeuner au souper. La Thermopompe 4-Zones ARCOAIRE D5CMHA | 36 000 BTU - R454B donne à chacune de ces pièces sa propre tête. Son condenseur D5CMHAH36EAK de 3 tonnes alimente 4 zones (jusqu'à 4 au maximum) et se monte avec les thermopompes murales D5FSHAH09XAK, D5FSHAH12XAK et D5FSHAH18XAK.
Ses cotes sont de 23,1 SEER2, 13,1 EER2 et 10,7 HSPF2. Le système est homologué ENERGY STAR avec la désignation climat froid sous l'ID ENERGY STAR 3620813. Le certificat publie encore sa capacité à -30 °C, et le système donne droit à une subvention LogisVert de 4 560 $.
Deux étages, quatre zones : la répartition type
La répartition la plus fréquente compte une zone au rez-de-chaussée, où salon, salle à manger et cuisine forment une seule grande pièce, et trois zones à l'étage : la chambre principale et deux chambres d'enfants. Ce format de 3 tonnes convient lorsque cette aire ouverte est généreuse, très vitrée, ou que la maison date d'avant les normes d'isolation actuelles. Dans une maison récente aux pièces plus compactes, le calcul de charge peut au contraire mener vers un condenseur plus petit ; nous mesurons avant de trancher.
Pourquoi l'étage et le rez-de-chaussée ne se règlent pas pareil
L'air chaud monte. L'hiver, une partie de la chaleur du rez-de-chaussée gagne l'étage par l'escalier, et les chambres demandent souvent moins que prévu. L'été, c'est l'inverse : la chaleur du toit et celle qui monte du bas s'additionnent, et les chambres deviennent la zone la plus exigeante. Avec une tête par pièce, chaque étage suit sa propre logique au lieu de subir celle de l'autre. En pratique, nous recommandons une consigne stable au rez-de-chaussée et des consignes de chambres ajustées à la saison, plutôt que de grands écarts quotidiens.
Plinthes et thermopompe : qui fait quoi
Les plinthes électriques restent en place, mais leur rôle change. Pour que la thermopompe prenne la plus grande partie du chauffage, le thermostat de chaque plinthe se règle quelques degrés sous la consigne de la tête de la même pièce : la tête chauffe en premier, et la plinthe ne s'allume que si la thermopompe n'arrive plus à suivre, lors des grands froids. C'est un réglage simple, que nous faisons avec vous à la mise en service. Les pièces sans tête, comme la salle de bain, gardent leur chauffage habituel.
Le choix des quatre têtes

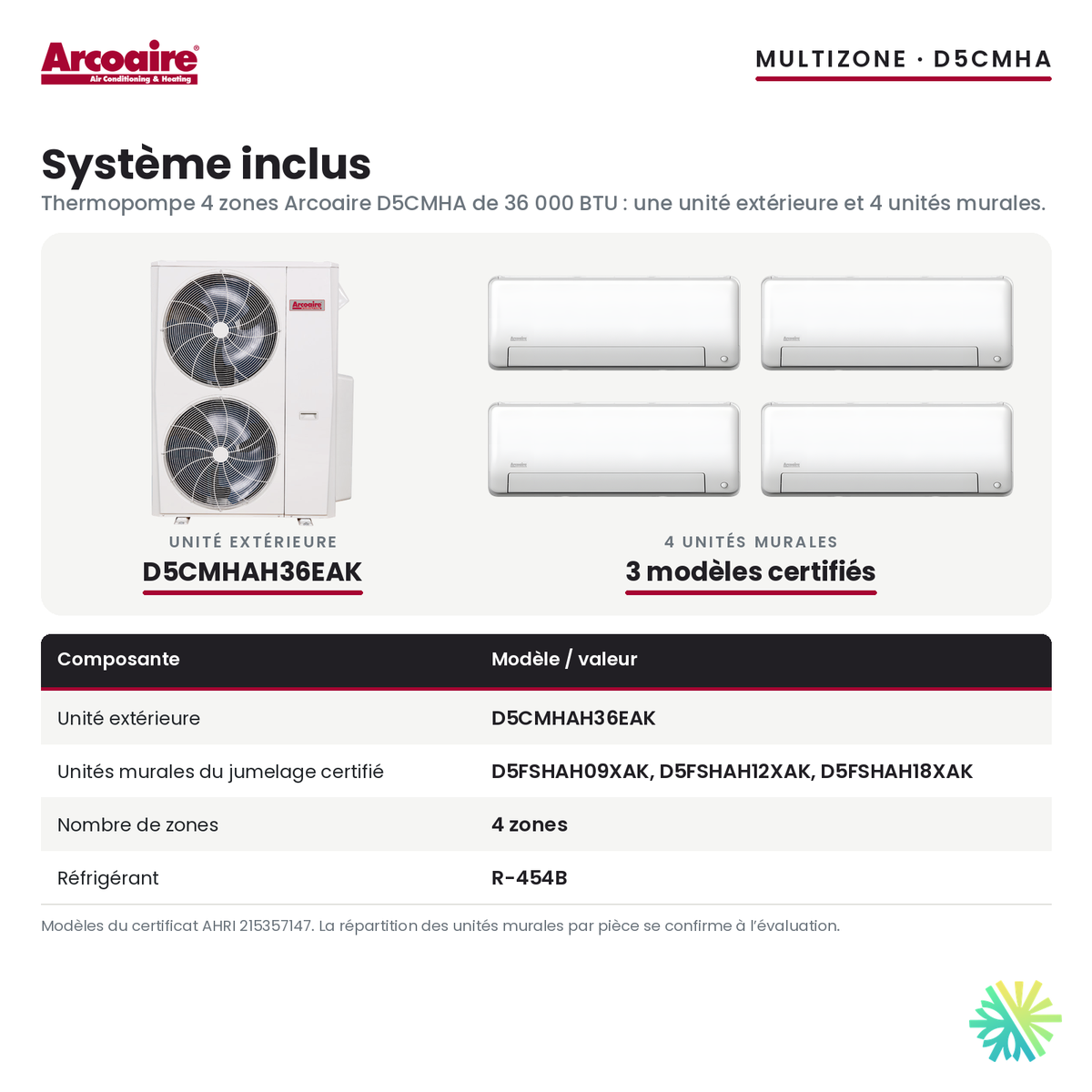

Le code de chaque tête indique son format, de la D5FSHAH09XAK à la D5FSHAH18XAK, la plus grande de la liste. Une combinaison courante : la D5FSHAH18XAK dans l'aire ouverte, une D5FSHAH12XAK dans la chambre principale et une D5FSHAH09XAK dans chaque chambre d'enfant. Le total doit rester dans les combinaisons permises par le fabricant pour ce condenseur. Une tête trop grande pour une petite chambre ne la rend pas plus confortable : elle atteint la consigne trop vite, cycle davantage et laisse l'air plus humide.
Quatre ports sur quatre
Avec quatre zones, le D5CMHAH36EAK est à son maximum : aucune cinquième tête ne pourra s'y ajouter. Si un sous-sol aménagé fait partie de vos projets, il faut le prévoir maintenant, soit en l'incluant parmi les quatre zones, soit en choisissant une autre configuration. C'est l'une des questions que nous posons à la visite.
Les froids de janvier, selon le certificat

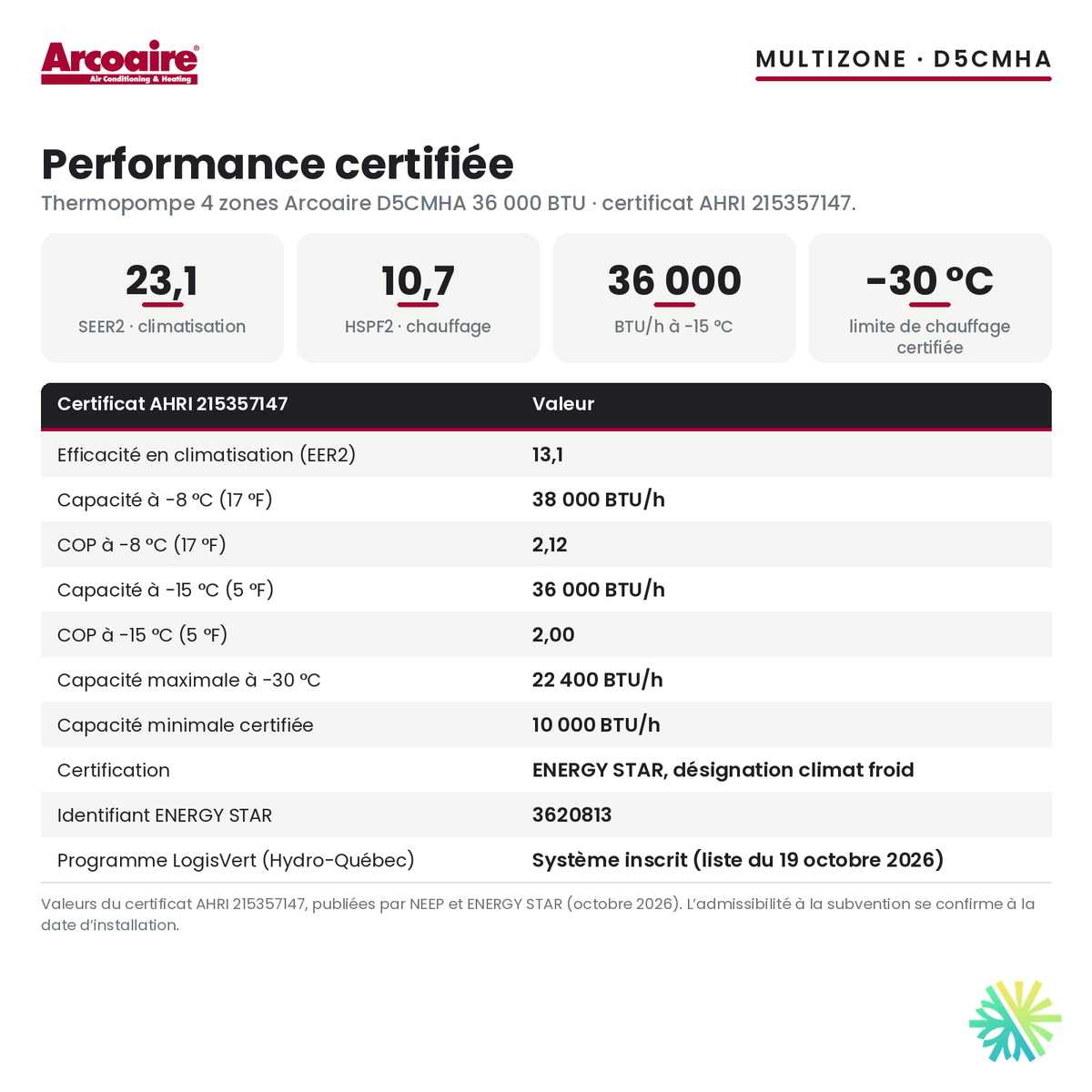

Le certificat inscrit 38 000 BTU/h à -8 °C et 36 000 BTU/h à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié.
- COP de 2,12 au point de -8 °C
- COP de 2,00 au point de -15 °C
- Capacité maximale à -30 °C : 22 400 BTU/h, COP de 1,47
- Chauffage certifié jusqu'à -30 °C
À -8 °C (17 °F), la valeur publiée dépasse le format nominal de 36 000 BTU, et à -15 °C (5 °F) elle l'égale. Pour une maison de la région de Montréal, cela couvre les froids habituels avec les quatre zones en marche ; près de -30 °C, la capacité diminue et les plinthes prennent le relais comme prévu. Ces données proviennent du certificat AHRI 215357147, publié par le NEEP.
Climatisation : l'étage d'abord
Les soirs de juillet, ce sont les chambres qui donnent le plus de travail au système. Le compresseur inverter accélère quand les trois têtes de l'étage appellent en même temps, puis redescend à basse vitesse pour tenir les consignes toute la nuit. Ces longs cycles retirent l'humidité de l'air, et le mode déshumidification prend le relais les jours lourds. Les quatre têtes travaillent dans le même mode à un moment donné, chauffage ou climatisation, chacune à sa propre température. Le réfrigérant R-454B, de nouvelle génération, présente un potentiel de réchauffement planétaire nettement plus faible que les fluides qu'il remplace.
Les cotes, une à une
Le SEER2 de 23,1 mesure l'efficacité de la climatisation sur une saison complète. L'EER2 de 13,1 la mesure dans la condition la plus chaude, celle des chambres sous le toit en pleine canicule. Le HSPF2 de 10,7 fait le bilan du chauffage, la saison qui pèse le plus sur la facture au Québec. Le COP, enfin, donne le rendement à une température précise : à 2,12, chaque kilowattheure consommé à -8 °C livre un peu plus du double en chaleur.
La subvention LogisVert de 4 560 $
Le système est inscrit au programme LogisVert d'Hydro-Québec, avec 4 560 $ pour un propriétaire d'une habitation existante, selon la liste en vigueur à la date d'installation. Nous confirmons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle et la preuve de paiement. Notre page sur la subvention pour thermopompes efficaces résume les conditions du programme.
Une installation pensée pour une maison habitée
Le chantier
Après l'évaluation à domicile, nous dessinons le parcours des quatre jeux de lignes frigorifiques, des quatre câbles de communication et des quatre drains. Les lignes des trois chambres descendent généralement le long d'un même mur extérieur, regroupées sous une gaine de finition, pour ne laisser qu'un seul tracé sur la façade. Les drains s'écoulent par gravité ou, quand le parcours l'exige, par une pompe à condensat. Le condenseur se pose sur un socle ou un support mural, au-dessus de la ligne de neige et hors de la chute de neige du toit, et il est raccordé à un circuit dédié après vérification du panneau électrique. La mise en service comprend l'essai d'étanchéité, la mise sous vide, le contrôle des quatre zones, la programmation des télécommandes et le réglage des thermostats de plinthes avec vous.
Entretien
Rincez les quatre filtres aux deux semaines en saison ; comptez quelques minutes par pièce, le temps d'ouvrir la façade, de retirer le filtre, de le rincer et de le laisser sécher. Gardez le condenseur dégagé de la neige et des feuilles, et ne le recouvrez pas l'hiver. Un entretien CVAC annuel nettoie les serpentins et les turbines, vérifie les drains et resserre les raccords électriques. En hiver, la vapeur blanche du dégivrage et une courte pause de chauffage n'ont rien d'anormal. Notre service de nettoyage prend le relais quand vous préférez confier la visite annuelle.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe 4-Zones ARCOAIRE D5CMHA | 36 000 BTU - R454B. Nous évaluons chaque pièce de la maison, choisissons les quatre têtes et confirmons votre admissibilité à la subvention avant la signature.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
Ce qu’on nous demande sur les multizones.
Puis-je chauffer une pièce et climatiser l’autre en même temps ?
Non. Sur un multizone comme celui-ci, toutes les têtes travaillent dans le même mode, chauffage ou climatisation. Chaque pièce garde par contre sa propre température de consigne.
Que se passe-t-il quand toutes les pièces demandent du chauffage ?
Elles se partagent la capacité de l’unité extérieure : 38 000 BTU/h à −8 °C, 36 000 à −15 °C et 22 400 à −30 °C.
Combien de têtes puis-je brancher ?
Jusqu’à 4 sur cette unité extérieure. Ce produit est configuré pour 4 têtes.
Combien vaut la subvention LogisVert ?
4 560 $. L’aide ne dépasse pas 100 % du coût avant taxes ; la demande se fait dans les 9 mois suivant l’installation.
Est-elle homologuée ENERGY STAR ?
Oui, climat froid, ID 3620813.
Jusqu’à quelle température chauffe-t-elle ?
Jusqu’à −30 °C. À −30 °C, elle livre encore 22 400 BTU/h avec un COP de 1,47.
Pourquoi un multizone plutôt que plusieurs murales ?
Une seule unité extérieure sur la façade et un seul circuit. En contrepartie, les pièces partagent la puissance, et si l’unité extérieure s’arrête, toutes les zones s’arrêtent.
Que couvre la garantie ?
Notre fiche indique 10 ans sur le compresseur et 10 ans sur les pièces. Garantie supplémentaire AirGreen : possible.
Un multizone se planifie pièce par pièce. Chez vous.
On mesure chaque pièce, on dessine le parcours des lignes et on choisit la bonne tête pour chaque zone. L’estimation sur place est gratuite, la soumission arrive en 24 h.
