Thermopompe 4-Zones ARCOAIRE D5CMHA | 55000 BTU - R454B

Quatre grandes pièces, y compris celle au-dessus du garage

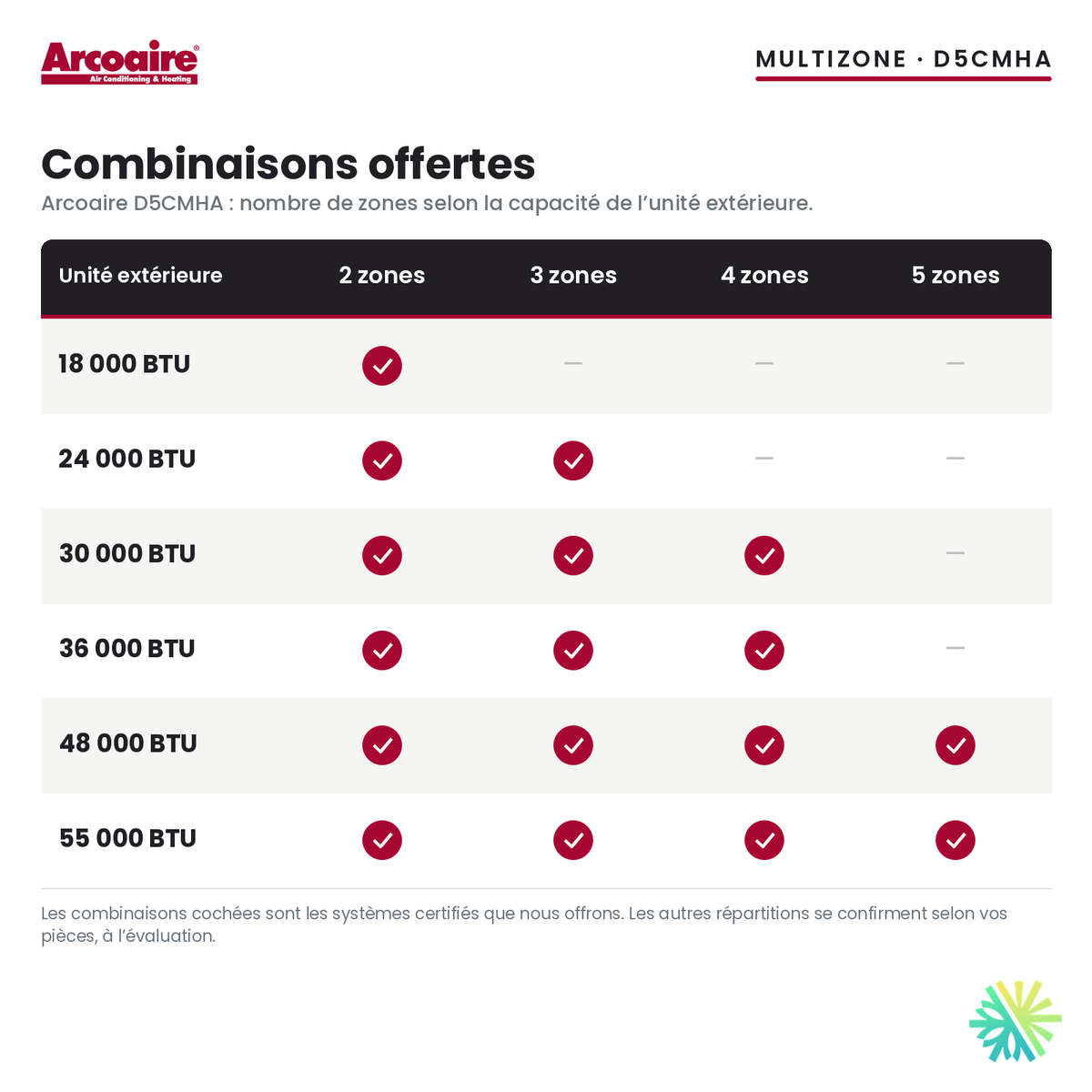

Dans une grande maison à étage, les pièces n'ont jamais la même charge : l'aire ouverte vitrée du rez-de-chaussée, la suite principale, les chambres des enfants et, souvent, cette pièce au-dessus du garage que personne n'arrive à garder confortable. La Thermopompe 4-Zones ARCOAIRE D5CMHA | 55 000 BTU - R454B donne à chacune sa tête et sa consigne, sur un seul condenseur. Ce condenseur D5CMHAH55FAK de 4,5 tonnes alimente 4 zones et en accepte jusqu'à 5 au maximum. Il se monte avec les thermopompes murales D5FSHAH09XAK, D5FSHAH12XAK, D5FSHAH18XAK, D5FSHAH24XAK et D5FSHAH30XAK.

Ses cotes sont de 22,3 SEER2, 12,0 EER2 et 10,5 HSPF2. Le système est homologué ENERGY STAR avec la désignation climat froid sous l'ID ENERGY STAR 3556883. Le certificat publie encore sa capacité à -30 °C, et le système donne droit à une subvention LogisVert de 5 640 $.

Une maison où les pièces n'ont pas la même charge

Le calcul de charge d'une grande maison donne rarement quatre chiffres semblables. L'aire ouverte du rez-de-chaussée, avec ses grandes fenêtres et ses portes-patio, demande beaucoup en hiver comme en été. La suite principale, souvent orientée vers la cour, a ses propres gains de soleil. Les chambres des enfants sont plus petites et plus stables. La pièce au-dessus du garage, enfin, se comporte comme une maison à part. Un système multizone permet de répondre à chacune avec une tête de format différent, plutôt que d'imposer un compromis à toute la maison.

La pièce au-dessus du garage

Salle de jeux, bureau ou chambre d'amis, la pièce au-dessus du garage cumule les difficultés : un plancher posé sur un espace non chauffé, souvent trois murs extérieurs, et un toit juste au-dessus. Elle est la plus froide de la maison en janvier et la plus chaude en juillet, et les plinthes peinent à suivre. Une tête dédiée change la donne : elle chauffe et climatise selon sa propre consigne, sans dépendre du reste de la maison. Nous la posons sur un mur d'où l'air couvre toute la pièce, et nous examinons à la visite l'isolation du plancher et des murs, car une tête ne compense pas indéfiniment une enveloppe défaillante.

Quatre têtes choisies une à une

Le code de chaque tête indique son format, de la D5FSHAH09XAK, la plus compacte, à la D5FSHAH30XAK, la plus grande. Une répartition possible : une D5FSHAH30XAK ou une D5FSHAH24XAK dans l'aire ouverte, une D5FSHAH18XAK dans la suite principale, une D5FSHAH18XAK ou une D5FSHAH12XAK au-dessus du garage, et une D5FSHAH09XAK ou une D5FSHAH12XAK dans une chambre d'enfant. Le total des quatre têtes doit rester dans les combinaisons permises par le fabricant pour ce condenseur, et chaque tête est choisie au plus juste pour éviter les cycles courts dans les petites pièces.

Pourquoi 4,5 tonnes pour quatre zones

Ce format se justifie quand les zones sont grandes ou difficiles : une aire ouverte très vitrée, une pièce au-dessus du garage, une maison dont l'enveloppe date. Dans une maison récente aux pièces mesurées, un condenseur plus petit peut suffire et tourner plus souvent à basse vitesse, là où il est le plus efficace. C'est le calcul pièce par pièce, et non la superficie totale, qui tranche ; nous recommandons ce modèle seulement lorsque les chiffres le justifient.

Une cinquième zone en réserve

Le D5CMHAH55FAK accepte une cinquième tête. Une deuxième chambre d'enfant, un sous-sol aménagé ou un bureau pourra s'ajouter, à condition que la combinaison des cinq têtes reste permise. Nous en tenons compte dans le choix des quatre premières têtes et dans le tracé des lignes.

Les valeurs publiées à -8, -15 et -30 °C

Le certificat inscrit 47 000 BTU/h à -8 °C et 47 000 BTU/h à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié.

• COP de 2,60 au point de -8 °C (17 °F)
• COP de 2,00 au point de -15 °C (5 °F)
• Capacité maximale à -30 °C : 26 400 BTU/h, COP de 1,39
• Chauffage certifié jusqu'à -30 °C

La capacité publiée reste identique aux deux points de froid les plus courants, en deçà du format nominal de 55 000 BTU, comme c'est normal par grand froid. Près de -30 °C, elle diminue ; les plinthes conservées, en particulier dans la pièce au-dessus du garage, servent alors d'appoint. Ces données proviennent du certificat AHRI 215357158, publié par le NEEP.

Les cotes expliquées simplement

Le HSPF2 de 10,5 résume l'efficacité du chauffage sur toute la saison, la cote qui pèse le plus sur une facture québécoise. Le SEER2 de 22,3 fait le même bilan pour la climatisation, et l'EER2 de 12,0 mesure le rendement par temps très chaud. Le COP est le plus concret : à 2,60 à -8 °C, la thermopompe livre en chaleur plus de deux fois et demie l'électricité qu'elle consomme, alors qu'une plinthe électrique livre exactement ce qu'elle consomme.

L'été : les pièces chaudes d'abord

En juillet, la pièce au-dessus du garage et l'aire ouverte vitrée appellent les premières. Le compresseur inverter accélère pour y répondre, puis ralentit et maintient les quatre consignes à basse vitesse, ce qui retire l'humidité de l'air au passage. Le mode déshumidification de chaque tête prend le relais les jours lourds. Les quatre têtes travaillent dans le même mode à un moment donné, chauffage ou climatisation, chacune à sa propre température. Le réfrigérant R-454B, de nouvelle génération, présente un potentiel de réchauffement planétaire nettement plus faible que les fluides qu'il remplace.

La subvention LogisVert de 5 640 $

Le système est inscrit au programme LogisVert d'Hydro-Québec, avec 5 640 $ pour un propriétaire d'une habitation existante, selon la liste en vigueur à la date d'installation. Nous confirmons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle et la preuve de paiement. Notre page sur la subvention pour thermopompes efficaces résume les conditions du programme.

Pose et entretien

La pose

À l'évaluation à domicile, nous mesurons les quatre pièces, vérifions le panneau électrique et dessinons le parcours des lignes. Le condenseur, de grand format, se pose sur un socle solide ou un support conçu pour son poids, au-dessus de la ligne de neige, hors de la chute de neige du toit et à distance des fenêtres de chambres autant que possible. Chaque tête reçoit son jeu de lignes frigorifiques, son câble de communication et son drain ; les lignes de l'étage et celle de la pièce au-dessus du garage sont regroupées sous une gaine de finition, ou passent par l'entretoit quand la façade ne s'y prête pas. Les drains s'écoulent par gravité ou par pompe à condensat. Le condenseur est raccordé à un circuit dédié de bon calibre. Le R-454B étant légèrement inflammable, chaque raccord suit ses règles, avant l'essai d'étanchéité, la mise sous vide, la mise en service des quatre zones et la programmation des télécommandes avec vous.

Entretien

Rincez les quatre filtres aux deux semaines en saison. Gardez le condenseur dégagé de la neige, de la glace et des feuilles, sans le couvrir l'hiver. Un entretien CVAC annuel nettoie les serpentins et les turbines, vérifie les drains et resserre les raccords électriques. En hiver, la vapeur blanche du dégivrage et une courte pause de chauffage n'ont rien d'anormal. Notre service de nettoyage prend le relais quand vous préférez confier la visite annuelle.

AirGreen, pour la durée de l'installation

Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.

Demandez votre estimation gratuite pour la Thermopompe 4-Zones ARCOAIRE D5CMHA | 55 000 BTU - R454B. Nous mesurons vos quatre pièces, y compris les plus difficiles, et confirmons votre admissibilité à la subvention avant la signature.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
