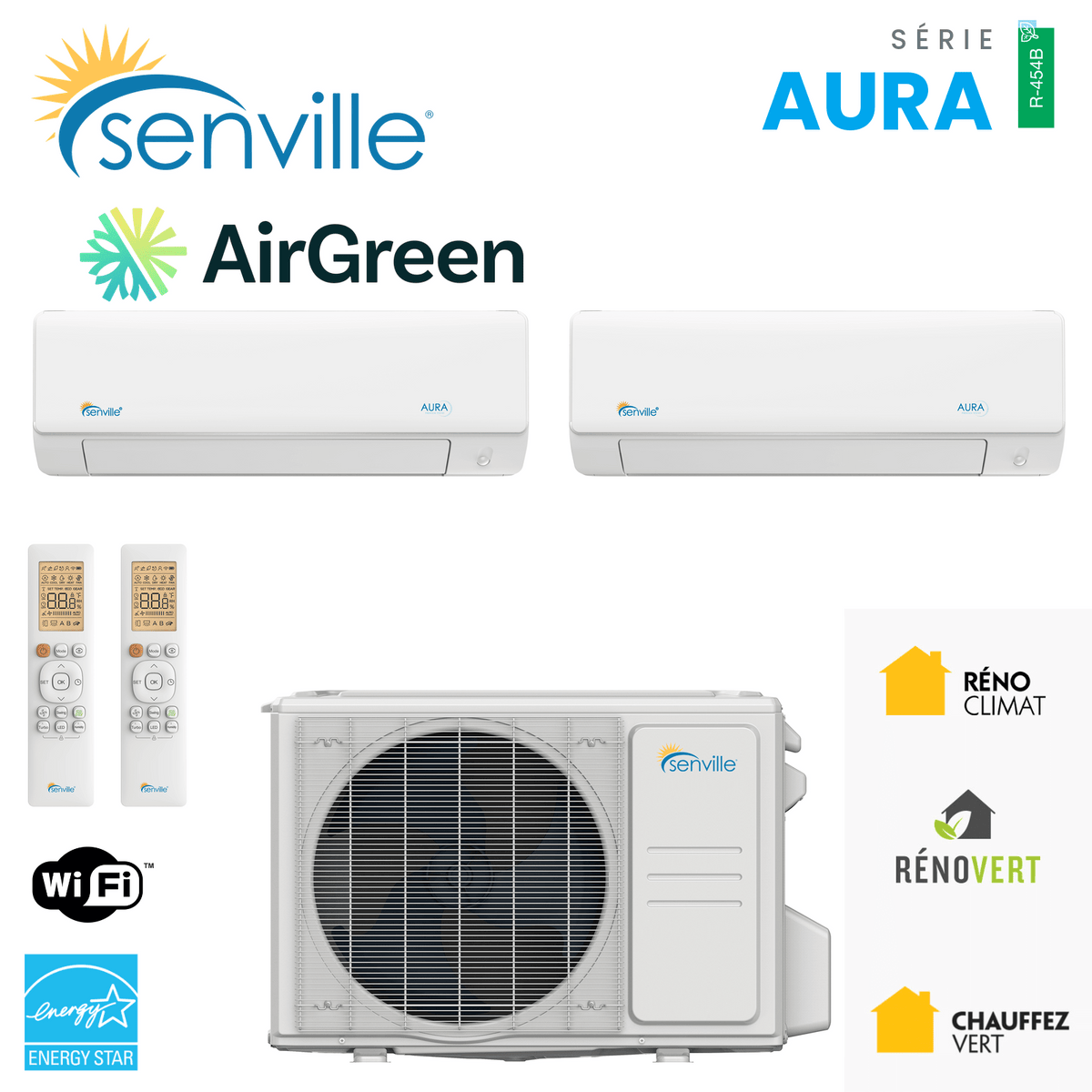

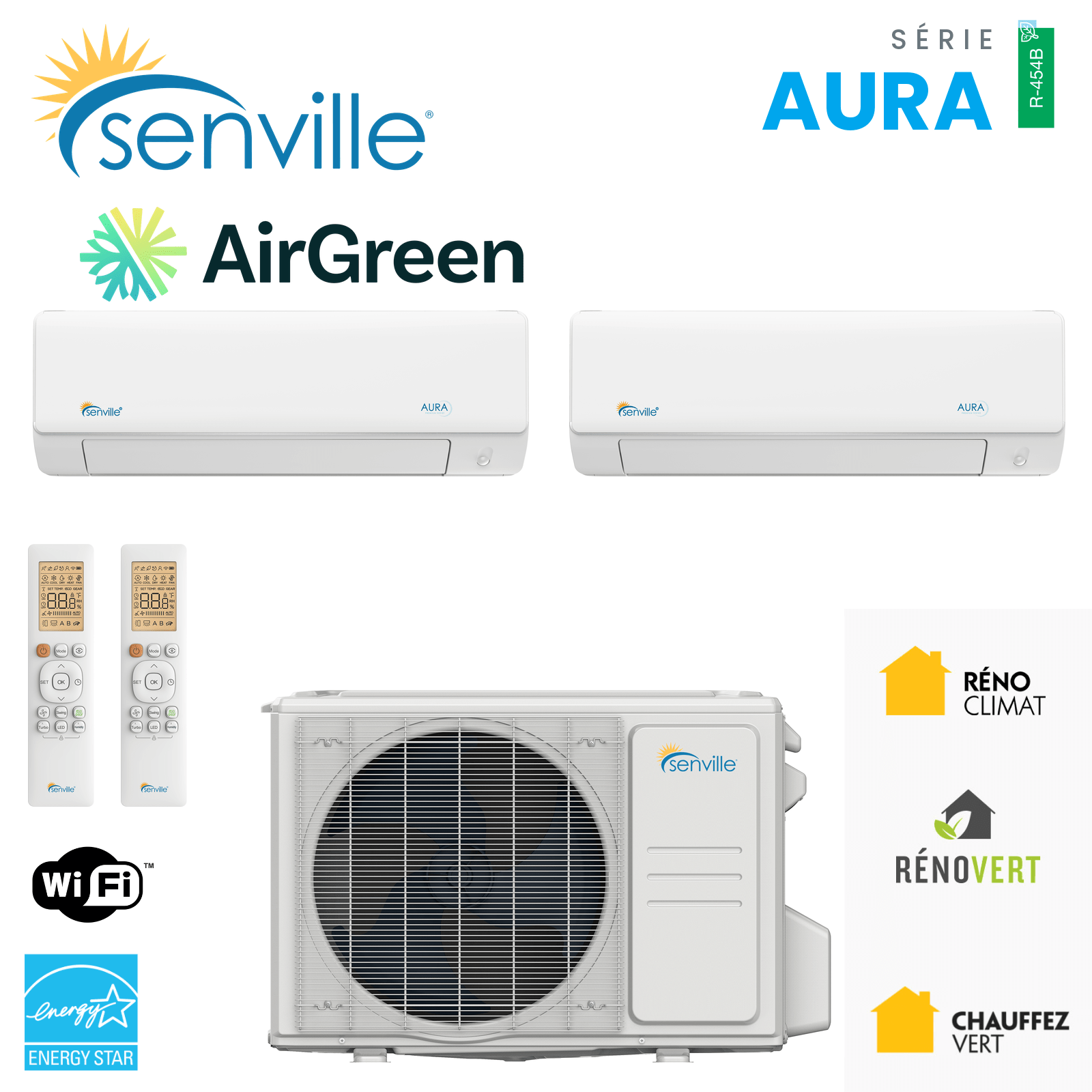

Thermopompe 2-Zones SENVILLE R454B | 27000 BTU

Share additional product information such as usage instructions, sizing guides, etc.

• Subvention Fédérale :
• Subvention Provinciale : 3600$
• Energy Star® : Oui
• WiFi : Inclus
• AHRI : 215735314
• Rendement : 23.0 SEER
• Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
• Garantie Supplémentaire (10-10-10) : Possible
• Tension : 220V
• Niveau de Pression Sonore (Extérieur) : 61.0 dB(A)
• Gaz (Fréon) : R-454B

Deux zones, un seul groupe extérieur : pourquoi cette SENVILLE est particulièrement intéressante pour les maisons québécoises difficiles à climatiser avec une seule tête

Une maison à étages, un condo avec une aire de vie séparée des chambres ou un bungalow dont le salon et le sous-sol nécessitent des températures différentes pose un problème que nous rencontrons régulièrement chez AirGreen : une seule thermopompe murale peut avoir suffisamment de BTU, mais être incapable de distribuer correctement l’air partout où le confort est requis.

C’est précisément là qu’une thermopompe 2-zones SENVILLE R454B, basée sur le groupe extérieur SENA-28HF-MOA, devient pertinente. Plutôt que d’installer deux compresseurs indépendants sur la façade, nous pouvons raccorder plusieurs unités intérieures à un seul groupe extérieur et créer deux zones de confort distinctes.

La fiche AirGreen présente cette configuration comme une thermopompe 2-zones de 27 000 BTU, tandis que la documentation Senville désigne le groupe extérieur SENA-28HF-MOA comme une plateforme nominale de 28 000 BTU, pouvant desservir de deux à quatre zones selon la combinaison choisie. La brochure confirme une capacité de refroidissement nominale de 28 000 BTU et une plage de modulation allant approximativement de 9 838 à 30 438 BTU/h.

Pour le propriétaire, ce petit écart de nomenclature ne change pas l’essentiel : ce qui doit être vérifié avant l’achat est la combinaison exacte des unités intérieures, la référence AHRI correspondante et la capacité certifiée de cette combinaison, et non uniquement le nom commercial inscrit sur la boîte.

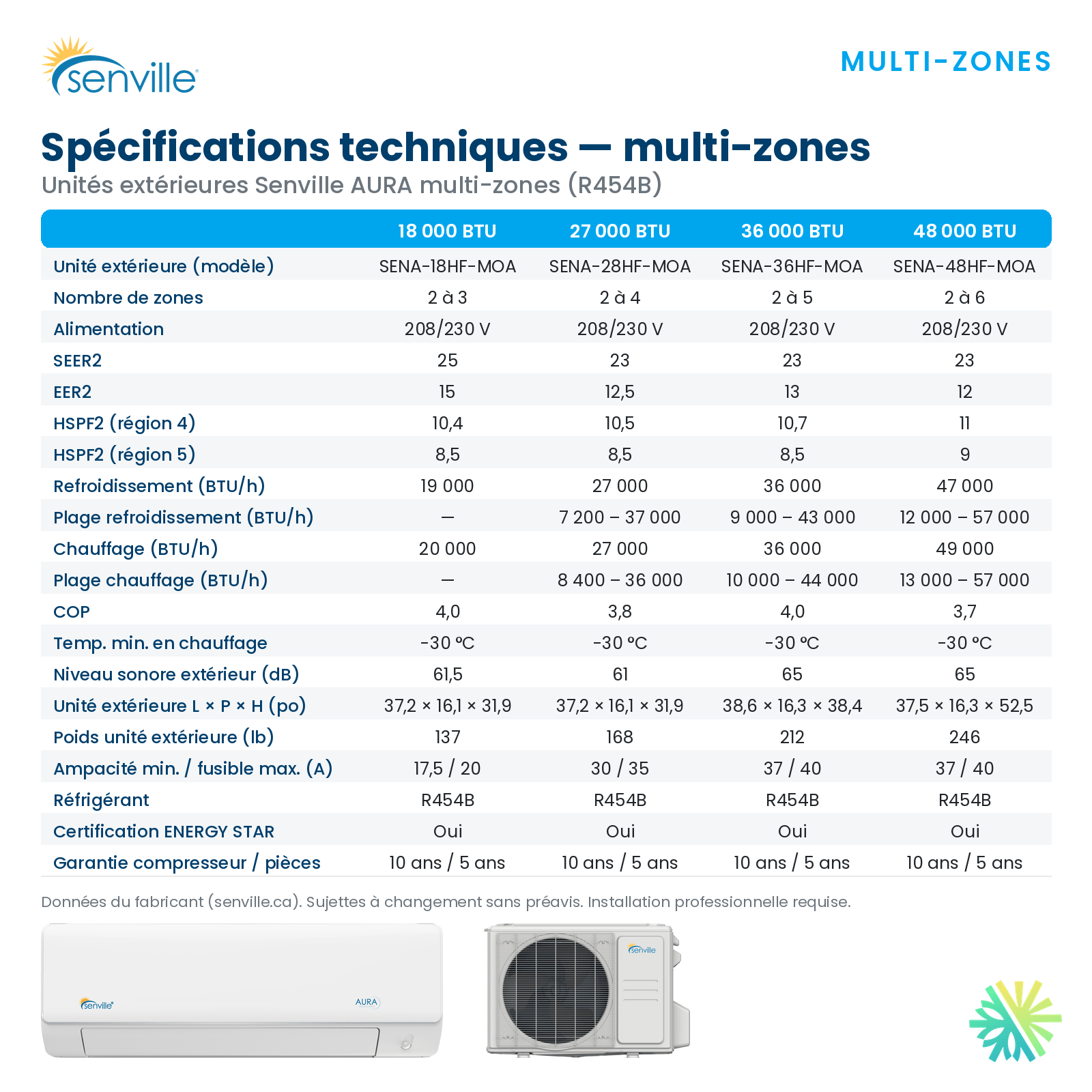

Pour la configuration publiée par AirGreen, les données importantes comprennent :

• Groupe extérieur : SENA-28HF-MOA
• Référence AHRI : 215735314
• Capacité de refroidissement publiée : 27 000 BTU
• Réfrigérant : R-454B
• ENERGY STAR : oui
• Certification climat froid : oui
• Numéro ENERGY STAR : 3630061
• SEER : 23,0
• EER : 12,5
• HSPF : 10,5
• Chauffage jusqu’à : -30 °C
• WiFi : inclus
• MCA : 30 A
• MOP : 35 A
• Niveau sonore extérieur : 61 dB(A)
• Débit d’air extérieur maximal : environ 2 130 CFM
• Dimensions extérieures : 37,24 × 16,14 × 31,89 po
• Tuyauterie : 1/4 po – 3/8 po pour les raccordements applicables
• Subvention provinciale indiquée sur la fiche AirGreen : 3 600 $

Deux zones ne signifient pas simplement « deux fois 13 500 BTU »

C’est probablement le point le plus important à comprendre avec une thermopompe multizone.

Une thermopompe 2-zones ne divise pas nécessairement ses 27 000 ou 28 000 BTU en deux portions fixes et égales.

Le compresseur inverter adapte sa production en fonction de la demande simultanée provenant des unités intérieures. Si une seule zone demande fortement du chauffage pendant que la seconde est presque satisfaite, une plus grande partie de la capacité disponible peut être dirigée vers la zone active, dans les limites de fonctionnement et de la combinaison installée.

La brochure Senville confirme une plage de chauffage de 8 218 à 31 000 BTU/h, avec une capacité nominale annoncée de 28 000 BTU.

Cette modulation explique pourquoi une conception multizone doit être faite en fonction des charges des pièces, et non en additionnant simplement les nombres inscrits sur les unités intérieures.

Une combinaison comprenant, par exemple, deux unités de 12 000 BTU ne signifie pas nécessairement que le compresseur fournira constamment 12 000 BTU à chacune. La demande varie en permanence.

Un avantage concret pour une maison à deux étages

Prenons un scénario que nous rencontrons fréquemment dans le Grand Montréal.

Le rez-de-chaussée d’une maison de la Rive Sud est ouvert, avec salon, salle à manger et cuisine. L’étage contient trois chambres reliées par un corridor.

Installer une seule tête de très grande capacité dans le salon pourrait très bien climatiser le rez-de-chaussée, mais l’air froid ne montera pas naturellement jusqu’aux chambres de façon uniforme. En chauffage, le comportement sera encore différent puisque l’air chaud aura tendance à monter, parfois au détriment du confort au rez-de-chaussée.

Avec deux zones, nous pouvons plutôt positionner :

• une unité intérieure dans l’aire de vie principale;
• une deuxième unité dans une zone stratégique à l’étage.

Le résultat n’est pas uniquement une augmentation de puissance. C’est surtout une meilleure distribution du chauffage et de la climatisation.

Deux thermostats, deux températures réellement indépendantes

Chaque unité intérieure possède sa propre commande.

Cela signifie qu’un propriétaire peut demander, par exemple :

21 °C au rez-de-chaussée
19 °C dans les chambres

La nuit, les besoins peuvent être inversés. La zone du salon peut demander très peu de chauffage pendant que la zone des chambres reste active.

Cette indépendance constitue l’un des principaux avantages d’une thermopompe multizone par rapport à une grosse tête murale unique.

Il faut cependant connaître une limite fondamentale des systèmes multizones : les unités intérieures raccordées au même groupe extérieur doivent normalement fonctionner selon un mode compatible. On ne peut pas demander durablement de la climatisation dans une zone et du chauffage dans l’autre avec un même compresseur réversible conventionnel.

C’est un détail que nous expliquons toujours avant l’installation, particulièrement dans les bâtiments où certaines pièces reçoivent beaucoup de soleil alors que d’autres restent froides.

-30 °C : la SENVILLE continue de chauffer, mais la capacité disponible change

La fiche AirGreen indique un fonctionnement en chauffage jusqu’à -30 °C, et la brochure Senville confirme également une température extérieure minimale de fonctionnement de -22 °F / -30 °C.

La mention « -30 °C » doit néanmoins être interprétée correctement.

Elle ne signifie pas que le système produit sa pleine capacité nominale de 27 000 ou 28 000 BTU à cette température.

Les données publiées par AirGreen indiquent notamment :

Le COP annoncé est d’environ 2,36 à -8 °C et 1,26 à -30 °C.

Cette information est extrêmement utile pour une maison québécoise.

À -8 °C, la capacité de chauffage publiée est même supérieure à la capacité nominale de la machine. À -15 °C, elle reste très substantielle. Mais lorsque nous atteignons -30 °C, la capacité maximale tombe à environ 14 000 BTU/h.

Cette thermopompe peut donc continuer à chauffer pendant un épisode de froid intense, mais elle peut avoir besoin du soutien d’un chauffage complémentaire si les pertes thermiques de la propriété dépassent la chaleur qu’elle peut alors produire.

Pourquoi le COP à -30 °C doit être compris avant d’évaluer les économies

Un COP de 1,26 signifie approximativement que pour une unité d’énergie électrique consommée, la thermopompe transfère 1,26 unité de chaleur.

À des températures plus modérées, un COP de 2,36 à -8 °C est nettement plus avantageux.

C’est pourquoi les économies annuelles d’une thermopompe ne doivent jamais être jugées uniquement à partir de son rendement lors de la journée la plus froide de janvier.

À Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, une grande partie de la saison de chauffage se déroule à des températures beaucoup plus clémentes que -30 °C. C’est pendant ces centaines d’heures de fonctionnement que la thermopompe peut réduire considérablement l’utilisation des plinthes électriques ou d’un autre chauffage de relève.

Certification climat froid et ENERGY STAR

Pour cette configuration AirGreen, la SENVILLE est identifiée comme :

ENERGY STAR : oui
Cold Climate : oui

La documentation Senville confirme également que le SENA-28HF-MOA est commercialisé comme système ENERGY STAR et comme thermopompe pour climat froid capable de fonctionner jusqu’à -30 °C.

Cette distinction est importante au Québec, particulièrement lorsque la thermopompe est choisie dans le cadre d’une demande d’aide financière.

La fiche AirGreen indique une subvention provinciale de 3 600 $ pour la combinaison concernée. Comme pour toute aide financière, nous recommandons de confirmer l’admissibilité de la combinaison exacte installée et les conditions applicables au moment du projet.

Avec un système multizone, cette vérification est d’autant plus importante que le même groupe extérieur peut accepter différentes combinaisons d’unités intérieures.

Le numéro AHRI compte davantage que le nom de la série

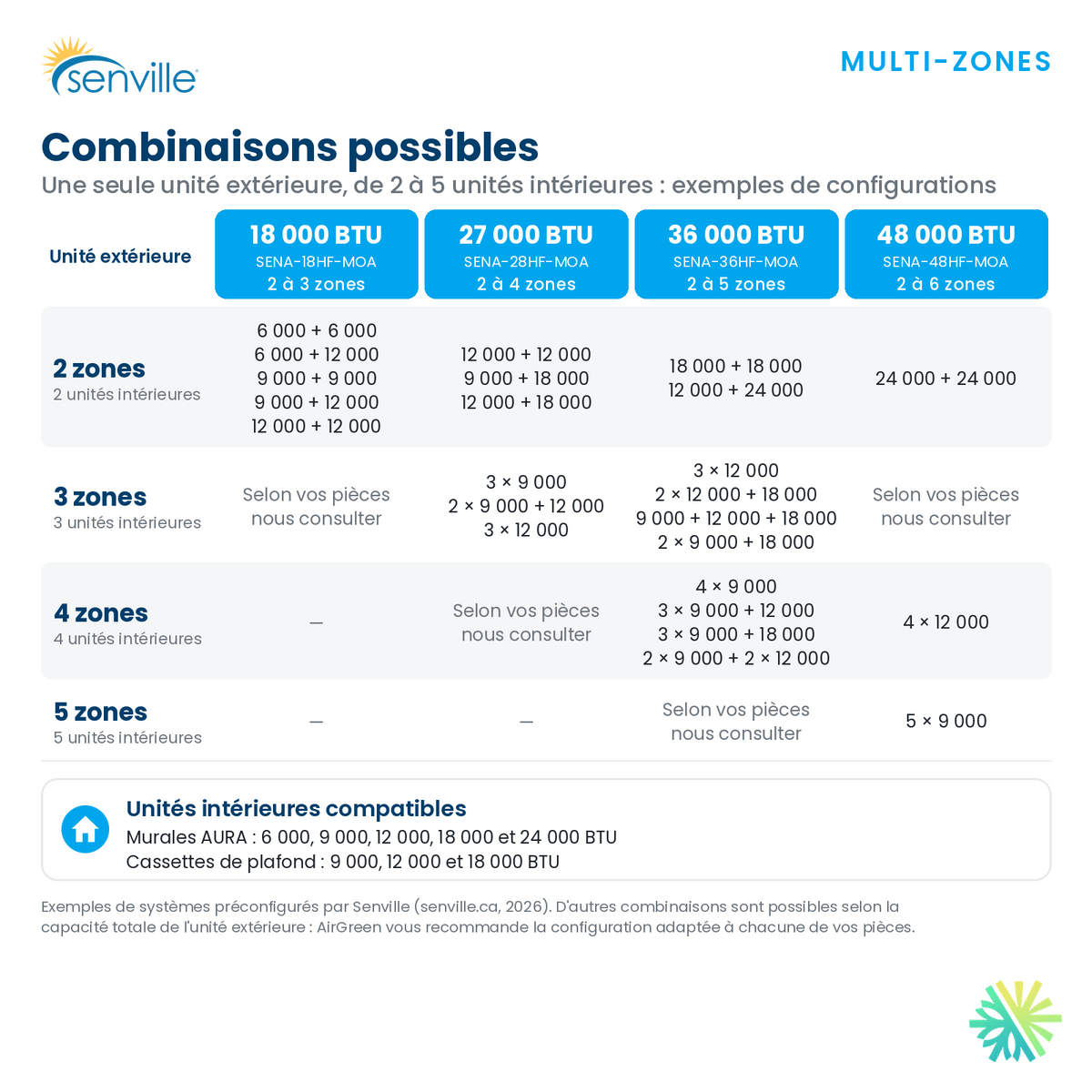

Le groupe SENA-28HF-MOA est une plateforme multizone. La brochure précise qu’elle peut être configurée pour 2 à 4 zones.

La fiche commerciale présentée dans la brochure montre, par exemple, une combinaison avec deux unités intérieures de 12 000 BTU chacune et deux ensembles d’installation de 16 pi.

Cela ne signifie pas que toutes les combinaisons possibles possèdent exactement les mêmes performances certifiées.

Pour AirGreen, la référence AHRI 215735314 associée au produit est donc essentielle. Lorsqu’un propriétaire compare des devis, il devrait toujours vérifier :

• le numéro de modèle du groupe extérieur;
• les modèles des unités intérieures;
• la combinaison AHRI;
• la capacité de chauffage à basse température;
• le statut ENERGY STAR;
• l’admissibilité à la subvention.

Comparer simplement « Senville 28 000 BTU » avec une autre thermopompe de 28 000 BTU ne suffit pas.

Installation, consommation et détails techniques : ce que nous vérifions avant de recommander cette SENVILLE 2-zones

23 SEER2 : un rendement élevé en climatisation

La brochure Senville affiche 23 SEER2 ENERGY STAR pour le système et son tableau technique indique un SEER de 23,8 ainsi qu’un EER de 12,5.

La fiche AirGreen retient SEER 23,0 et EER 12,5.

Ces différences peuvent provenir du type de donnée affichée, de la combinaison d’unités intérieures ou de la méthode de certification. Nous évitons donc d’utiliser un seul chiffre pour comparer deux systèmes multizones sans vérifier leur configuration exacte.

Dans la pratique, le point important pour le propriétaire est que nous sommes devant une thermopompe multizone à haut rendement, conçue pour moduler plutôt que fonctionner constamment à sa puissance maximale.

R-454B : une donnée importante lors d’une nouvelle installation

Cette génération utilise le réfrigérant R-454B.

La brochure indique une charge de 120,61 oz et une précharge permettant jusqu’à 100 pi de tuyauterie, selon la configuration prévue par le fabricant.

Pour un multizone, la longueur totale des conduites est particulièrement importante, car chaque unité intérieure possède son propre trajet vers le groupe extérieur.

Dans une maison à deux étages de Laval, par exemple, une tête du rez-de-chaussée peut se trouver à 15 pi du compresseur alors qu’une tête située à l’étage peut nécessiter 35 ou 40 pi de conduite.

Nous calculons donc les parcours avant de confirmer l’emplacement de l’unité extérieure.

Une installation où la tuyauterie traverse inutilement tout le bâtiment augmente les coûts, multiplie les surfaces à couvrir et complique l’entretien futur.

Tuyauterie : ne pas extrapoler une seule dimension à toutes les configurations

La fiche AirGreen indique 1/4 po – 3/8 po pour la tuyauterie.

Sur une thermopompe multizone, les diamètres doivent toutefois toujours être confirmés selon les unités intérieures réellement raccordées. Les besoins d’une tête de petite capacité peuvent différer de ceux d’une tête plus importante.

Chez AirGreen, nous ne commandons donc pas les conduites simplement à partir du tonnage total du groupe extérieur.

MCA 30 A et MOP 35 A

La documentation technique indique :

• MCA : 30 A
• MOP : 35 A
• alimentation 208/230 V, monophasée, 60 Hz
• plage de tension : 187 à 253 V

Le MCA représente l’ampacité minimale requise du circuit selon les caractéristiques de l’équipement, tandis que le MOP indique la protection maximale contre les surintensités permise pour l’appareil.

Ce sont des données essentielles pour planifier le circuit électrique correctement.

Une erreur courante consiste à choisir le disjoncteur seulement à partir de la puissance nominale en BTU. Ce sont plutôt les caractéristiques électriques figurant sur la documentation et la plaque signalétique qui doivent guider l’installation.

Un groupe extérieur de 168 lb : le support mérite d’être choisi sérieusement

Le groupe extérieur mesure 37,24 po de largeur × 16,14 po de profondeur × 31,89 po de hauteur et pèse environ 168,43 lb.

Ce n’est pas une petite unité de 9 000 BTU.

Nous devons prévoir un support adapté à son poids, à sa hauteur et aux conditions hivernales.

À Montréal et sur la Rive Sud, nous voyons régulièrement des installations plus anciennes où une unité extérieure se trouve presque au niveau du sol. Après une bonne chute de neige, l’échangeur inférieur peut être partiellement bloqué.

Pour une thermopompe destinée à fonctionner jusqu’à -30 °C, cette erreur est particulièrement contre-productive.

Nous cherchons un emplacement où :

• la neige ne bloque pas l’échangeur;
• le dégivrage peut s’évacuer;
• l’air circule librement;
• l’unité reste accessible pour l’entretien;
• les vibrations ne sont pas inutilement transmises au bâtiment.

Environ 2 130 CFM à travers l’unité extérieure

Le débit d’air extérieur maximal publié est de 2 129,41 CFM, soit environ 2 130 CFM.

Ce chiffre explique pourquoi le dégagement autour du groupe extérieur est essentiel.

Une thermopompe installée trop près d’un mur, enfermée sous une galerie ou entourée d’objets peut réaspirer une partie de l’air qu’elle vient d’évacuer et travailler dans des conditions moins favorables.

Nous planifions donc l’emplacement avant même de déterminer le trajet des conduites.

61 dB(A) à l’extérieur : bien choisir le mur

Le niveau sonore extérieur annoncé est de 61 dB(A).

Dans une maison détachée avec beaucoup d’espace latéral, cette valeur est rarement le seul facteur décisif.

Dans un plex de Montréal, un condo de Laval ou une propriété où les maisons sont rapprochées, le positionnement mérite davantage d’attention.

Nous évitons autant que possible de placer le groupe directement près :

• d’une fenêtre de chambre;
• d’une terrasse;
• d’un balcon fréquemment utilisé;
• d’une fenêtre voisine;
• d’un coin formé par plusieurs murs pouvant réfléchir le bruit.

Un système acoustiquement acceptable sur papier peut sembler plus présent lorsqu’il est installé dans un endroit qui amplifie les vibrations ou les réflexions sonores.

WiFi inclus et contrôle intelligent

La SENVILLE permet un contrôle intelligent et la brochure confirme une intégration avec Alexa ainsi qu’un contrôle à partir de l’application.

Dans une installation à deux zones, le WiFi est plus utile qu’il ne paraît.

Le propriétaire peut gérer les deux zones sans parcourir la maison pour modifier chaque télécommande. Pour une résidence secondaire ou une propriété locative, il peut également ajuster les températures à distance.

Nous considérons cette fonction comme un complément au système de contrôle, pas comme un substitut à un bon dimensionnement. Une application ne peut pas compenser une unité intérieure mal placée.

Les volets automatiques améliorent la distribution de l’air

La fiche AirGreen indique des volets verticaux automatiques et horizontaux automatiques pour les unités concernées.

Dans une grande pièce, ce mouvement permet de distribuer l’air sur une zone plus large.

Le positionnement reste toutefois beaucoup plus important que l’oscillation.

Une unité installée au-dessus d’une armoire haute, face à un mur situé à quelques pieds ou dans un corridor fermé peut rester limitée, même avec des volets motorisés.

Comment nous choisissons les deux emplacements intérieurs

Pour une installation CVAC multizone, nous voulons obtenir la meilleure circulation possible avec chaque unité.

Nous regardons notamment :

• la forme des pièces;
• les portes qui restent généralement ouvertes ou fermées;
• les escaliers;
• la hauteur du plafond;
• les murs extérieurs;
• l’emplacement des fenêtres;
• les sources importantes de chaleur;
• le trajet possible du drain;
• le trajet des lignes frigorifiques;
• l’accès futur pour l’entretien CVAC.

Dans une chambre, nous évitons également de diriger directement le jet d’air vers le lit lorsque la configuration permet un meilleur emplacement.

Pourquoi deux petites zones peuvent être meilleures qu’une seule grosse tête

Nous avons souvent des propriétaires qui raisonnent uniquement en capacité totale : « Si j’ai besoin de 24 000 BTU, pourquoi ne pas mettre une seule unité de 24 000 BTU? »

Parce qu’une thermopompe chauffe et climatise avec de l’air, et l’air ne traverse pas efficacement plusieurs murs fermés.

Une unité de 24 000 BTU dans le salon ne produira pas nécessairement un meilleur confort dans une chambre située à l’autre extrémité du bâtiment qu’une unité beaucoup plus petite installée directement dans cette zone.

Dans ce type de situation, la distribution peut être plus importante que la capacité brute.

C’est l’un des grands intérêts de la SENVILLE 2-zones.

Attention au surdimensionnement des unités intérieures

L’erreur inverse existe également.

Puisque deux têtes sont disponibles, il peut être tentant de choisir la plus grande capacité possible pour chacune.

Nous préférons adapter chaque tête à la charge de sa zone. Une chambre ou un petit étage bien isolé n’a pas nécessairement besoin de 12 000 BTU simplement parce que le groupe extérieur peut accepter cette unité.

Une unité intérieure trop grande peut atteindre rapidement sa consigne et offrir une modulation moins favorable dans une petite pièce.

Détection de fuite et autodiagnostic

Senville met également de l’avant des fonctions d’autodiagnostic et de détection de fuite, conçues pour faciliter l’identification de certains problèmes de fonctionnement.

Ces fonctions peuvent aider au diagnostic, mais elles ne remplacent évidemment pas une inspection professionnelle lorsqu’un système perd en capacité, fait du bruit, produit de la glace anormalement ou affiche un code d’erreur.

Garantie : une différence à vérifier entre la fiche AirGreen et la brochure

La fiche AirGreen indique une garantie manufacturier de 10-10-0, soit :

10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre, avec possibilité d’une couverture supplémentaire.

La brochure Senville fournie avec le produit affiche toutefois 10 ans sur le compresseur et 5 ans sur les pièces. Cette information apparaît à la fois dans la présentation commerciale et dans le tableau technique de la brochure.

Cette différence mérite d’être confirmée lors de l’achat selon la combinaison exacte, la date d’achat et les conditions d’enregistrement applicables.

Chez AirGreen, nous préférons vérifier la couverture réellement applicable plutôt que de présenter automatiquement la garantie la plus longue lorsqu’une documentation contradictoire existe.

Entretien d’une thermopompe multizone : deux unités intérieures à surveiller

Un système 2-zones signifie également deux filtres, deux échangeurs intérieurs, deux ventilateurs et deux drains.

Il faut donc entretenir les deux zones.

Parmi les signes qui justifient une inspection ou un nettoyage :

• diminution du débit d’air;
• odeur au démarrage;
• poussière visible sur la roue du ventilateur;
• eau qui s’écoule à l’intérieur;
• différence de rendement importante entre les zones;
• bruit inhabituel;
• givre ou glace anormale;
• augmentation inhabituelle de la consommation.

Une tête qui fonctionne très souvent dans un salon fréquenté peut s’encrasser plus rapidement qu’une unité installée dans une chambre utilisée uniquement la nuit.

À qui recommandons-nous cette SENVILLE R454B 2-zones?

Cette solution est particulièrement intéressante pour :

• une maison à deux étages;
• un rez-de-chaussée et un sous-sol nécessitant des contrôles indépendants;
• deux grandes pièces séparées;
• un condo comportant une aire principale et une zone de chambres distincte;
• une propriété où l’on souhaite éviter deux groupes extérieurs;
• un projet recherchant une thermopompe ENERGY STAR climat froid;
• une résidence où le chauffage à basse température est une priorité;
• un propriétaire souhaitant le WiFi intégré.

Elle est moins avantageuse lorsque deux zones ont des besoins totalement opposés pendant de longues périodes, ou lorsque les unités intérieures seraient installées dans des pièces trop petites par rapport à leur capacité minimale.

Une fiche technique solide ne suffit pas : le résultat dépend de l’installation

La SENVILLE SENA-28HF-MOA réunit plusieurs caractéristiques particulièrement pertinentes au Québec : R-454B, fonctionnement jusqu’à -30 °C, certification climat froid, ENERGY STAR, efficacité saisonnière élevée et gestion multizone.

Mais les chiffres ne remplacent pas le travail de conception.

Chez AirGreen Thermopompes, Climatisation & Chauffage, nous évaluons le bâtiment, les charges des différentes pièces, l’emplacement des deux têtes, les parcours de tuyauterie, le drainage, l’installation électrique et la position du groupe extérieur avant de confirmer la configuration.

Cette approche est particulièrement importante avec une thermopompe multizone, parce que le groupe extérieur, les unités intérieures et les longueurs de conduites doivent fonctionner comme un seul système.

Installation SENVILLE 2-zones à Montréal, Laval, Longueuil, Rive Nord et Rive Sud

Pour une propriété de Montréal, Laval, Longueuil, Boucherville, Terrebonne, Blainville ou ailleurs sur la Rive Nord et la Rive Sud, nous pouvons vérifier si une configuration SENVILLE 2-zones 27 000 BTU avec groupe SENA-28HF-MOA correspond réellement aux besoins du bâtiment.

Nous pouvons également valider la combinaison AHRI, les capacités à basse température, les exigences électriques, les emplacements intérieurs et extérieurs ainsi que la subvention applicable au projet.

Contactez AirGreen pour obtenir une soumission et faire dimensionner correctement votre thermopompe SENVILLE 2-zones. Une bonne configuration ne se résume pas au nombre de BTU : elle commence par choisir les deux bonnes zones et se termine par une installation CVAC conçue pour fonctionner efficacement pendant les étés humides et les hivers de Montréal.
