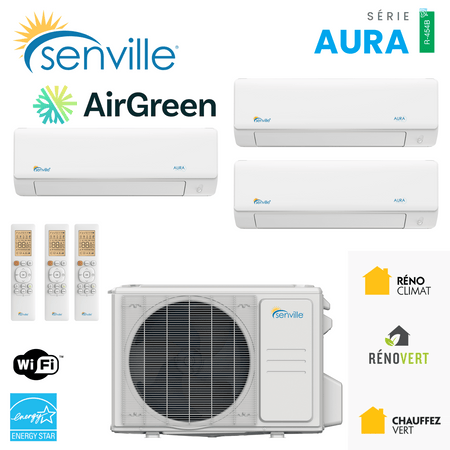

Thermopompe 3-Zones SENVILLE R454B | 36000 BTU

Share additional product information such as usage instructions, sizing guides, etc.

• Subvention Fédérale :
• Subvention Provinciale : 4560$
• Energy Star® : Oui
• WiFi : Inclus
• AHRI : 215735317
• Rendement : 23.0 SEER
• Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
• Garantie Supplémentaire (10-10-10) : Possible
• Tension : 220V
• Niveau de Pression Sonore (Extérieur) : 65.0 dB(A)
• Gaz (Fréon) : R-454B

Trois zones réellement indépendantes dans la maison : là où la SENVILLE 36 000 BTU devient plus intéressante qu’une seule grosse unité murale

Une thermopompe de 36 000 BTU peut sembler, à première vue, être simplement une thermopompe plus grosse. Avec la SENVILLE SENA-36HF-MOA, ce n’est pas la capacité maximale qui constitue l’élément le plus intéressant : c’est la possibilité de répartir cette capacité entre trois zones distinctes d’une propriété tout en utilisant un seul groupe extérieur.

Pour une maison de Montréal, Laval, Longueuil, de la Rive Nord ou de la Rive Sud, cette architecture répond à un problème que nous rencontrons régulièrement chez AirGreen. Une maison peut posséder suffisamment de capacité totale de chauffage et de climatisation tout en demeurant inconfortable parce que l’air ne se rend tout simplement pas là où il est nécessaire.

Un exemple typique est une propriété comprenant un salon et une cuisine ouverts au rez-de-chaussée, plusieurs chambres à l’étage et un sous-sol aménagé. Une seule tête murale installée dans le salon ne peut pas contrôler correctement ces trois secteurs. La thermopompe 3-zones SENVILLE 36 000 BTU permet plutôt d’attribuer une unité intérieure à chaque secteur et d’ajuster séparément leurs températures.

La plateforme utilisée est le groupe extérieur SENA-36HF-MOA, fonctionnant au R-454B, avec chauffage jusqu’à -30 °C, efficacité annoncée de 23 SEER2, EER2 de 13 et HSPF2 région 4 de 10,7. La documentation technique confirme également une capacité nominale de 36 000 BTU, une plage de refroidissement de 9 000 à 43 000 BTU/h et une plage de chauffage de 10 000 à 44 000 BTU/h.

Le modèle extérieur SENA-36HF-MOA est une plateforme multizone, pas seulement une configuration fixe

Un point mérite d’être clarifié dès le départ.

La première page de la brochure fournie illustre une configuration bi-zone de 36 000 BTU avec deux unités de 18 000 BTU, sous la référence commerciale SENA-36HF-D1818. Cependant, le tableau technique du même document identifie le groupe SENA-36HF-MOA comme une unité extérieure multizone pouvant desservir plusieurs unités intérieures.

Senville commercialise également officiellement cette plateforme en configuration tri-zone, avec trois unités intérieures, trois télécommandes et trois ensembles d’installation.

Cela explique pourquoi le numéro du groupe extérieur reste SENA-36HF-MOA, même lorsque les combinaisons intérieures changent.

Pour un propriétaire, la conséquence est importante : il ne faut pas comparer uniquement le modèle extérieur. La combinaison exacte des trois unités intérieures, l’AHRI correspondant et leurs capacités respectives doivent aussi être vérifiés.

Les principales caractéristiques de la configuration AirGreen

Pour cette fiche produit, les données communiquées sont les suivantes :

La documentation Senville confirme plusieurs de ces caractéristiques, notamment 23 SEER2, EER2 13, HSPF2-4 10,7, MCA 37 A et fusible maximal de 40 A.

Trois zones ne veulent pas dire 12 000 BTU fixes dans chaque pièce

C’est l’une des erreurs les plus fréquentes lorsque nous expliquons une installation multizone.

Un groupe extérieur de 36 000 BTU raccordé à trois têtes ne distribue pas automatiquement et continuellement 12 000 BTU à chacune.

Le compresseur inverter module sa production selon la demande. Les trois unités peuvent avoir des capacités différentes, et la puissance disponible est distribuée selon leur fonctionnement, dans les limites prévues par le fabricant.

La plage de chauffage indiquée par Senville s’étend de 10 000 à 44 000 BTU/h. La plage de climatisation va de 9 000 à 43 000 BTU/h.

Cette capacité de modulation devient particulièrement utile à l’automne et au printemps.

Imaginez une maison à Longueuil comprenant :

• une grande aire ouverte demandant beaucoup de chauffage;
• deux chambres exposées au soleil;
• un sous-sol qui reste naturellement plus frais.

À un moment précis, une seule zone peut demander beaucoup d’énergie alors que les deux autres nécessitent très peu de correction. L’inverter permet au groupe extérieur d’adapter son fonctionnement plutôt que de traiter les trois zones comme si leurs besoins étaient identiques.

Le vrai avantage des trois zones est la distribution, pas seulement la puissance

Dans nos évaluations CVAC, nous voyons régulièrement des propriétés où le propriétaire veut augmenter le nombre de BTU pour régler une pièce inconfortable.

Le problème n’est pourtant pas toujours un manque de BTU.

Supposons qu’une grosse thermopompe soit installée dans le salon d’une maison de deux étages. Elle peut rapidement atteindre 22 °C dans le salon, alors qu’une chambre située à l’étage reste à 18 °C.

Installer une tête encore plus grosse dans le salon ne résoudra pas nécessairement le problème. Le thermostat de cette unité détectera rapidement que sa propre zone est satisfaite et réduira sa production avant que suffisamment de chaleur atteigne la chambre.

Avec trois zones, nous pouvons travailler différemment :

Zone 1 : aire ouverte du rez-de-chaussée
Zone 2 : étage et secteur des chambres
Zone 3 : sous-sol, bureau ou autre espace séparé

Le résultat est souvent beaucoup plus logique du point de vue du confort.

Chaque zone peut avoir sa propre température

La thermopompe multizone permet de régler individuellement les unités intérieures.

Une famille pourrait, par exemple, maintenir :

• 21 °C au rez-de-chaussée;
• 19 °C dans les chambres la nuit;
• 18 °C dans un sous-sol peu utilisé.

Lorsque le sous-sol devient une salle familiale le soir, sa consigne peut être augmentée indépendamment des deux autres secteurs.

C’est l’un des avantages les plus concrets d’une thermopompe 3-zones à Montréal : ne pas avoir à conditionner toutes les pièces exactement de la même façon.

Il faut toutefois conserver une limite importante en tête. Les unités reliées à un même groupe extérieur doivent généralement fonctionner dans un mode compatible. Une unité ne peut pas demander durablement du chauffage pendant qu’une autre réclame de la climatisation au même compresseur conventionnel.

Jusqu’à -30 °C, mais avec une capacité qui évolue avec la température

La brochure Senville indique que le groupe peut continuer à fonctionner en chauffage jusqu’à -22 °F, soit environ -30 °C.

La fiche AirGreen apporte une information encore plus importante : la capacité disponible à différentes températures.

À -8 °C, environ 38 000 BTU/h sont indiqués.

À -15 °C, la capacité publiée est de 36 000 BTU/h.

À -30 °C, la capacité maximale indiquée descend à environ 22 400 BTU/h.

Ce comportement doit être compris avant de décider si la thermopompe peut devenir le seul chauffage de la maison.

Même si la machine continue de fonctionner à -30 °C, elle ne fournit plus nécessairement les 36 000 BTU nominaux. Si la maison perd 30 000 BTU/h à cette température, une source de chauffage complémentaire sera encore nécessaire.

22 400 BTU à -30 °C reste une capacité significative

La différence avec un appareil qui cesse complètement de fonctionner par grand froid est importante.

Avec environ 22 400 BTU/h disponibles à -30 °C, la thermopompe peut continuer à réduire le travail demandé aux plinthes électriques ou à un autre système de relève.

Son COP maximal publié à -30 °C est de 1,47.

Cela signifie qu’à cette condition d’essai, la thermopompe transfère encore davantage de chaleur qu’un chauffage électrique résistif ne peut en produire pour une même quantité d’électricité consommée, même si son avantage est beaucoup plus faible qu’à des températures plus douces.

À -8 °C, son COP indiqué de 2,12 est nettement plus favorable.

Cette distinction compte énormément sur la facture annuelle : la majorité des heures de chauffage d’un hiver à Montréal, Laval ou Longueuil ne se déroulent pas à -30 °C.

38 000 BTU à -8 °C et une aide LogisVert indiquée de 4 560 $

La fiche AirGreen indique une capacité de chauffage de 38 000 BTU/h à -8 °C.

Hydro-Québec prévoit actuellement, lorsque toutes les conditions du programme sont respectées, une aide de 120 $ par 1 000 BTU/h à -8 °C pour une thermopompe certifiée ENERGY STAR climat froid.

Le calcul donne donc :

38 × 120 $ = 4 560 $

C’est le montant de 4 560 $ indiqué sur la fiche AirGreen.

Cette aide financière ne doit toutefois jamais être considérée comme automatique simplement parce qu’un modèle porte une certification ENERGY STAR. Il faut confirmer la combinaison installée, la date des travaux et le respect de toutes les exigences du programme au moment de la demande.

23 SEER2 et EER2 13 : des valeurs adaptées à un système multizone efficace

Le tableau technique fourni par Senville indique un SEER2 de 23 et un EER2 de 13.

Pour un système multizone de 36 000 BTU, ce niveau d’efficacité est particulièrement intéressant parce que trois espaces peuvent être contrôlés sans devoir installer trois groupes extérieurs séparés.

La consommation réelle dépendra toutefois de plusieurs facteurs :

• température de consigne;
• isolation du bâtiment;
• exposition solaire;
• infiltration d’air;
• nombre de zones actives;
• dimensionnement des unités intérieures;
• fréquence d’ouverture des portes;
• température extérieure.

Nous déconseillons donc de calculer une économie annuelle uniquement à partir du SEER2.

Une plage allant jusqu’à 44 000 BTU en chauffage

La capacité nominale de chauffage est de 36 000 BTU, mais le système peut moduler jusqu’à environ 44 000 BTU/h dans certaines conditions.

Cette réserve peut être utile lorsqu’une forte demande apparaît temporairement dans plusieurs zones.

À l’inverse, la capacité peut descendre jusqu’à environ 10 000 BTU/h.

C’est cette plage qui permet au compresseur de ne pas fonctionner continuellement à sa production maximale lors d’une journée douce.

Installation AirGreen d’une SENVILLE 3-zones : les détails qui changent réellement le résultat

Le premier travail consiste à choisir les trois bonnes zones

Avec trois unités intérieures, il serait facile de penser qu’il suffit de sélectionner trois pièces.

Nous procédons plutôt en analysant les zones thermiques de la propriété.

Un secteur ouvert comprenant cuisine et salon peut constituer une seule zone même s’il contient plusieurs pièces. À l’inverse, deux chambres situées de part et d’autre d’un long corridor peuvent avoir des comportements thermiques très différents.

Nous vérifions notamment :

• l’emplacement des escaliers;
• l’orientation des fenêtres;
• la hauteur des plafonds;
• l’isolation;
• la superficie réellement ouverte;
• les portes habituellement fermées;
• le trajet des conduites;
• l’emplacement possible du drainage;
• le confort recherché dans chaque secteur.

Une configuration typique que nous rencontrons dans le Grand Montréal

Pour une maison familiale avec sous-sol aménagé, une répartition logique peut être :

Zone principale : 18 000 BTU

Grande aire ouverte combinant cuisine, salle à manger et salon.

Zone secondaire : 9 000 BTU

Étage comportant chambres ou bureau.

Zone secondaire : 9 000 BTU

Sous-sol ou pièce familiale.

Ce n’est qu’un exemple de conception. Une autre maison pourrait nécessiter 12 000 + 12 000 + 12 000 BTU ou une combinaison différente.

Ce qui compte est la charge thermique de chaque zone, pas la recherche d’une répartition parfaitement symétrique.

La brochure jointe ne doit pas être utilisée pour choisir automatiquement les trois unités intérieures

La brochure fournie illustre une version à deux unités de 18 000 BTU, car il s’agit d’une page commerciale bi-zone reposant sur le même SENA-36HF-MOA.

Pour une installation 3-zones, Senville confirme officiellement qu’une configuration tri-zone comprend trois unités intérieures et trois ensembles de lignes de 16 pi lorsque cette option est commandée.

Chez AirGreen, nous vérifions donc la compatibilité de la combinaison exacte avant de commander le matériel.

R-454B et précharge pouvant couvrir jusqu’à 125 pi

Le système utilise du R-454B.

La documentation jointe indique :

• charge de réfrigérant : 134,04 oz;
• précharge annoncée : 125 pi;
• température minimale extérieure en chauffage : -30 °C.

Sur une installation trois zones, cette longueur disponible devient particulièrement pertinente parce que les lignes des trois unités doivent toutes rejoindre le même groupe extérieur.

Une maison de deux étages peut facilement exiger :

• 20 pi pour la première tête;
• 35 pi pour la deuxième;
• 45 pi pour la troisième.

Nous planifions les trajets avant de décider où placer le compresseur. Un emplacement extérieur choisi uniquement pour son apparence peut obliger à faire parcourir inutilement plusieurs dizaines de pieds supplémentaires aux conduites.

Tuyauterie 1/4 – 1/2 : le diamètre doit être validé par zone

La fiche AirGreen indique une tuyauterie de 1/4 po – 1/2 po.

Sur un système multizone, nous confirmons cependant toujours les diamètres selon la capacité et le modèle de chaque unité intérieure. Une tête de 9 000 BTU et une unité de capacité plus élevée peuvent ne pas utiliser exactement les mêmes raccordements.

C’est une autre raison de commander les lignes après validation de la combinaison complète.

Un groupe extérieur de plus de 200 lb

La SENA-36HF-MOA mesure environ :

38,58 × 16,34 × 38,39 po

et pèse 211,86 lb.

Cette masse change le choix du support.

Sur une thermopompe de cette taille, nous voulons une installation stable qui résiste aux vibrations, à la neige et aux cycles de dégivrage.

Un petit support léger utilisé pour une thermopompe 9 000 BTU n’est pas automatiquement adapté à un groupe de plus de 200 lb.

3 038 CFM : il s’agit du débit extérieur

La fiche technique indique environ 3 037,2 CFM et un niveau sonore extérieur de 65 dB(A).

Il est important de préciser que ce chiffre correspond au débit d’air maximal du groupe extérieur, et non au débit combiné des têtes intérieures.

Un débit extérieur de plus de 3 000 CFM exige de bons dégagements.

Nous évitons donc d’enfermer l’unité dans un espace trop étroit, sous une structure basse ou contre plusieurs parois qui pourraient favoriser la recirculation de l’air rejeté.

65 dB(A) : l’emplacement extérieur mérite une vraie réflexion

À 65 dB(A) annoncés, l’unité extérieure n’est pas un appareil que nous voulons placer sans réflexion directement sous une fenêtre de chambre.

Dans les secteurs denses de Montréal, Laval et Longueuil, nous regardons également la proximité :

• de la propriété voisine;
• d’une terrasse;
• d’un balcon;
• des chambres;
• d’un passage étroit entre deux bâtiments.

Les murs peuvent réfléchir le bruit et rendre une installation plus audible que ne le suggère un chiffre mesuré dans des conditions normalisées.

Une thermopompe -30 °C doit être installée pour fonctionner dans la neige

Le fait d’acheter une thermopompe capable de chauffer jusqu’à -30 °C perd beaucoup de sens si le groupe extérieur se retrouve partiellement enseveli après une tempête.

Nous prévoyons donc suffisamment de hauteur pour :

• protéger l’échangeur de l’accumulation de neige;
• permettre le dégivrage;
• éviter que la glace ne bloque le bas de l’appareil;
• faciliter l’entretien futur.

Le dégivrage produit de l’eau, et cette eau gèle rapidement sur une surface extérieure en janvier. L’espace sous et autour du compresseur doit permettre cette accumulation sans compromettre le fonctionnement.

MCA 37 A, MOP 40 A et alimentation 208/230 V

La documentation indique une alimentation 208/230 V, monophasée, 60 Hz, avec une plage de tension de 187 à 253 V.

Le MCA est de 37 A et la protection maximale indiquée est de 40 A.

Ces valeurs doivent être utilisées pour la planification électrique du groupe extérieur.

Nous ne dimensionnons jamais un circuit simplement à partir des 36 000 BTU annoncés.

WiFi, Alexa et trois zones : une fonction beaucoup plus utile qu’avec une seule tête

Senville met de l’avant le contrôle par application ainsi que l’intégration avec Alexa pour cette série. Le fabricant confirme également les fonctions de programmation à distance sur sa configuration tri-zone officielle.

Avec trois zones, cette fonction prend tout son sens.

Plutôt que d’aller chercher trois télécommandes différentes, le propriétaire peut ajuster plusieurs secteurs directement depuis son téléphone.

Pour une résidence secondaire, il devient également possible de modifier les consignes avant l’arrivée.

Autodiagnostic et détection de fuite

La documentation Senville mentionne un système de surveillance capable de signaler certains problèmes, notamment des anomalies liées au réfrigérant.

Ces fonctions facilitent le diagnostic, mais elles ne remplacent pas une inspection lorsqu’une zone cesse de chauffer correctement.

Un problème apparent sur une seule tête peut provenir de plusieurs éléments :

• filtre obstrué;
• ventilateur intérieur encrassé;
• sonde;
• drainage;
• communication;
• réfrigérant;
• mauvaise configuration.

Un système multizone doit donc être diagnostiqué comme un ensemble.

L’entretien est multiplié par trois à l’intérieur

Une thermopompe trois zones possède trois appareils intérieurs.

Cela signifie aussi :

• trois ensembles de filtres;
• trois échangeurs;
• trois ventilateurs;
• trois drains de condensat;
• trois points à vérifier lors d’un entretien.

Une tête installée dans une cuisine ouverte peut s’encrasser beaucoup plus rapidement qu’une tête de chambre. Il n’est donc pas nécessaire que les trois unités aient toujours exactement le même niveau de saleté.

Nous recommandons de vérifier régulièrement chaque filtre plutôt que de considérer le système comme un seul appareil.

Attention au surdimensionnement des petites pièces

Une erreur fréquente avec les multizones consiste à penser que plus une tête possède de BTU, mieux elle fonctionnera.

Dans une petite chambre, une unité trop grande peut atteindre sa consigne très rapidement et fonctionner moins longtemps à bas régime.

L’objectif est donc de sélectionner la capacité adaptée à chaque zone, même si le groupe extérieur pourrait accepter une combinaison totale plus importante.

Garantie : une donnée à confirmer avant l’achat

La fiche AirGreen indique une garantie manufacturier 10-10-0, soit dix ans compresseur, dix ans pièces et aucune couverture de main-d’œuvre manufacturier, avec possibilité d’une garantie supplémentaire.

La documentation Senville fournie indique pour sa part 10 ans sur le compresseur et 5 ans sur les pièces. La page tri-zone officielle actuellement publiée par Senville présente également cette couverture 10 ans compresseur et 5 ans pièces.

Nous recommandons donc de confirmer les conditions de garantie applicables au Québec pour la combinaison achetée, ainsi que les exigences d’enregistrement, au moment de la commande.

Pour quelles propriétés recommandons-nous surtout cette SENVILLE 3-zones?

La SENVILLE 36 000 BTU devient particulièrement pertinente pour :

• une maison à deux étages avec sous-sol;
• trois secteurs physiquement éloignés;
• une grande aire ouverte combinée à des chambres fermées;
• un condo ou logement comportant plusieurs zones thermiques distinctes;
• une propriété où l’on souhaite limiter le nombre de groupes extérieurs;
• un projet recherchant une thermopompe ENERGY STAR climat froid;
• un propriétaire qui veut continuer à utiliser sa thermopompe jusqu’à -30 °C;
• une installation où chaque zone doit pouvoir avoir sa propre consigne.

Elle est moins logique lorsqu’une seule grande aire ouverte doit être traitée. Dans ce cas, une thermopompe simple zone correctement dimensionnée peut être plus simple et plus économique.

Pourquoi le dimensionnement AirGreen compte davantage sur un multizone

Un système trois zones comporte beaucoup plus de variables qu’un appareil simple zone.

Nous devons faire correspondre :

la capacité du groupe extérieur,
les trois charges de chauffage,
les modèles des unités intérieures,
les longueurs de tuyauterie,
les besoins électriques,
les drains,
les emplacements,
la certification AHRI,
la subvention applicable.

C’est pourquoi nous accordons une attention particulière à la conception avant l’installation CVAC.

Chez AirGreen Thermopompes, Climatisation & Chauffage, notre objectif n’est pas simplement d’installer trois têtes sur trois murs disponibles. Nous cherchons à créer trois zones qui correspondent réellement à la façon dont la propriété est occupée.

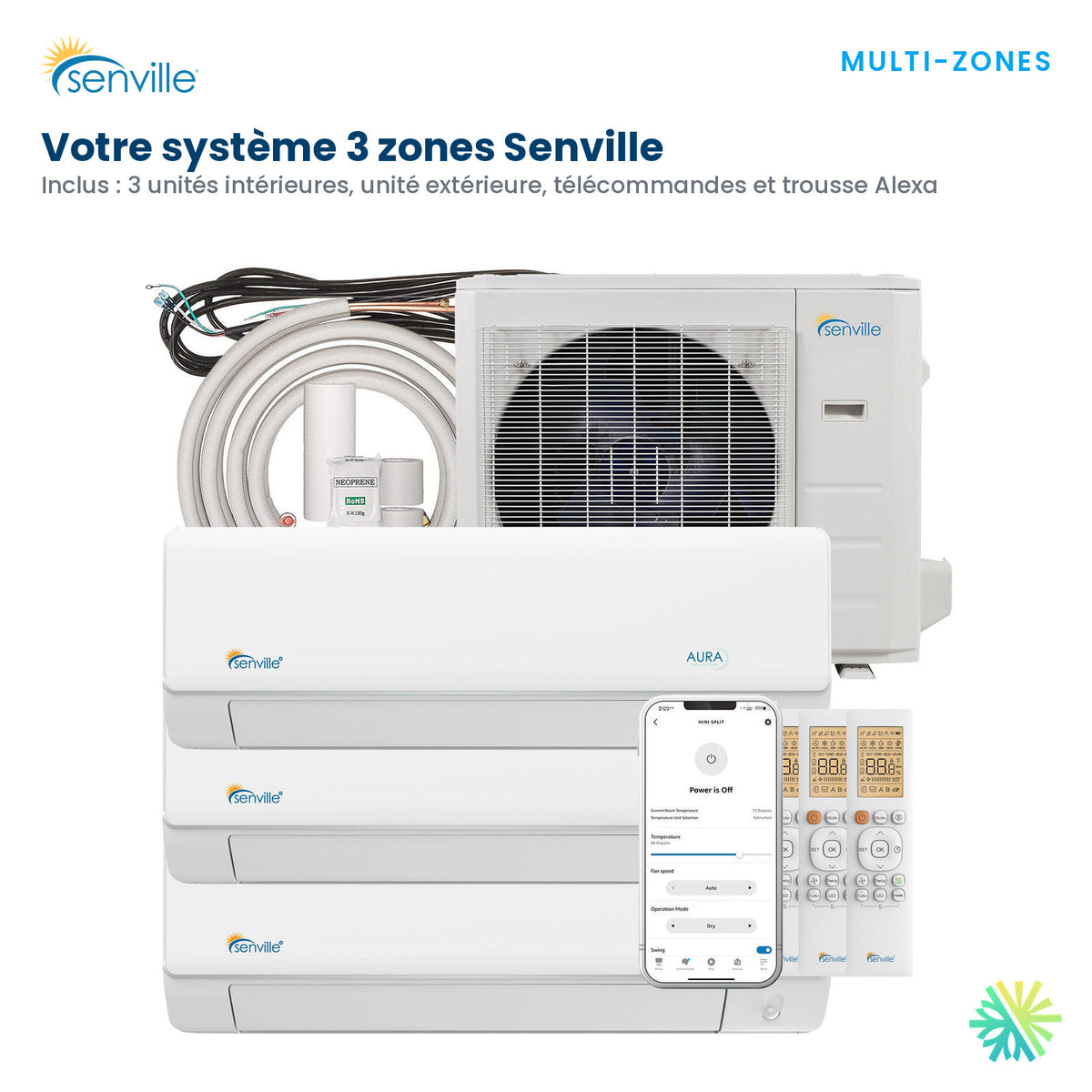

Installation de thermopompe 3-zones SENVILLE à Montréal, Laval, Longueuil, Rive Nord et Rive Sud

La SENVILLE SENA-36HF-MOA R454B de 36 000 BTU combine une large plage de modulation, une certification climat froid, un fonctionnement jusqu’à -30 °C, un SEER2 de 23, une capacité de chauffage importante à basse température et la possibilité de répartir le confort entre trois secteurs.

Son principal avantage ne réside cependant pas dans une seule statistique.

C’est la possibilité de climatiser et chauffer trois zones différentes avec un seul groupe extérieur, à condition que chacune soit correctement dimensionnée.

Contactez AirGreen pour une soumission et une évaluation de votre projet de thermopompe 3-zones SENVILLE à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud. Nous pouvons valider la combinaison des trois unités intérieures, l’AHRI, la capacité à basse température, l’installation électrique, les parcours de tuyauterie et la subvention LogisVert applicable avant les travaux.
