Thermopompe 4-Zones SENVILLE R454B | 36000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : 4560$
- Energy Star® : Oui
- WiFi : Inclus
- AHRI : 215735317
- Rendement : 23.0 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 65.0 dB(A)
- Gaz (Fréon) : R-454B

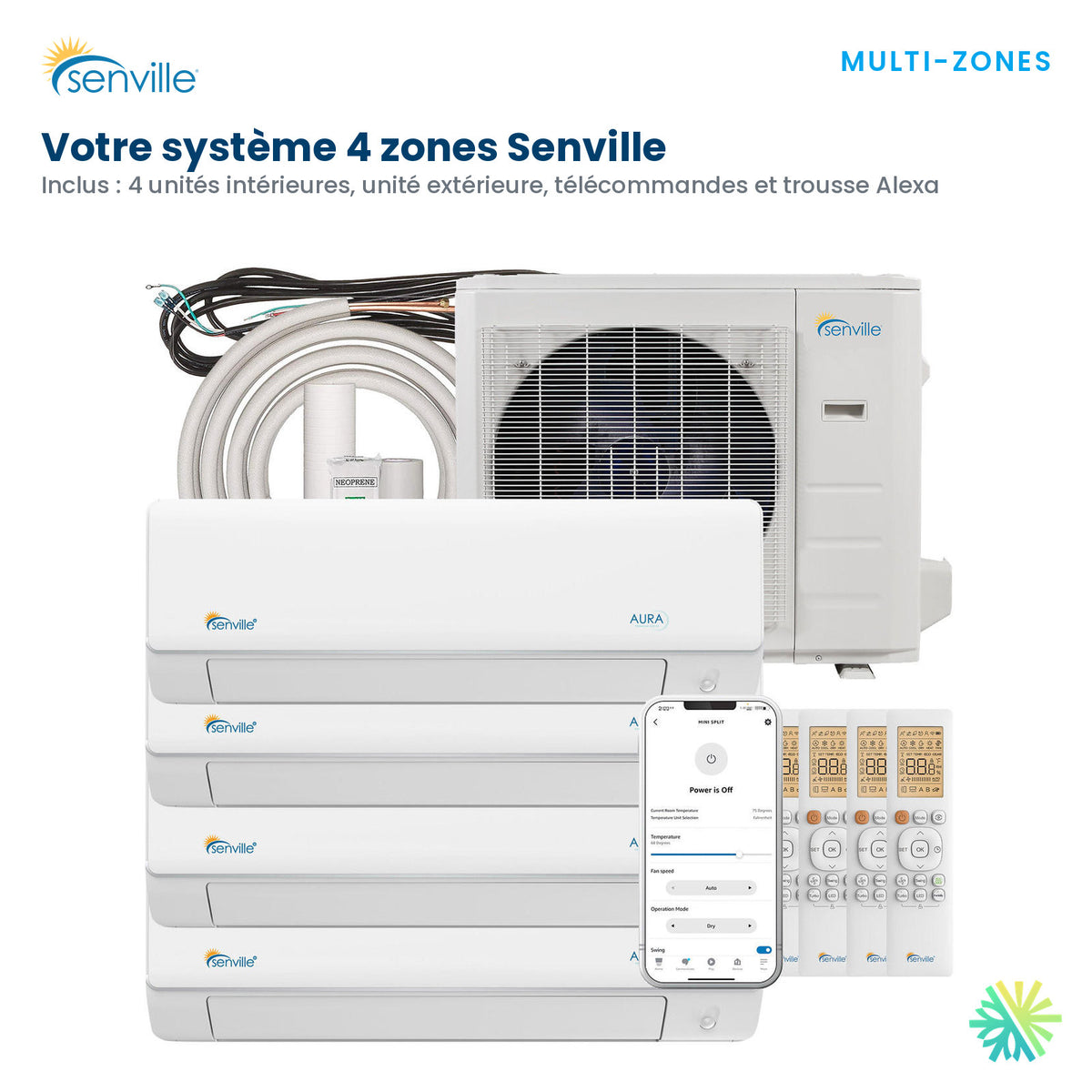

Une solution multizone de 36 000 BTU pour répartir le confort dans quatre pièces sans multiplier les unités extérieures
La thermopompe 4-Zones SENVILLE R454B 36 000 BTU répond à un problème que nous rencontrons régulièrement chez AirGreen dans les maisons, condos, duplex et petits immeubles de Montréal, Laval, Longueuil, de la Rive Sud et de la Rive Nord : plusieurs pièces ont besoin d’un contrôle de température indépendant, mais installer trois ou quatre unités extérieures sur la propriété serait encombrant, peu esthétique ou tout simplement impossible.
Le cœur du système est l’unité extérieure SENA-36HF-MOA. Sa fiche technique indique qu’elle peut alimenter de deux à cinq zones, ce qui la rend parfaitement compatible avec un projet à quatre unités intérieures lorsque la combinaison choisie respecte les limites du fabricant.
Cette flexibilité est particulièrement intéressante dans une maison à plusieurs chambres, un étage divisé en bureaux, un duplex où certaines zones sont difficiles à équilibrer, ou un rez-de-chaussée et un étage dont les besoins thermiques sont très différents.
Au lieu d’essayer de faire passer l’air d’une seule tête murale à travers des portes, des corridors et des escaliers, nous pouvons distribuer la capacité disponible directement là où elle est nécessaire.
La configuration AirGreen présente notamment :
- Unité extérieure : SENA-36HF-MOA
- AHRI : 215735317
- Capacité nominale : 36 000 BTU
- SEER2 : 23,0
- EER2 : 13,0
- HSPF2 : 10,7
- R-454B
- ENERGY STAR : oui
- Cold Climate : oui
- chauffage jusqu’à -30 °C
- WiFi inclus
- alimentation 220 V
- MCA : 37 A
- MOP : 40 A
- niveau sonore extérieur : 65 dB(A)
- débit extérieur maximal : environ 3 038 CFM
- subvention provinciale affichée : 4 560 $

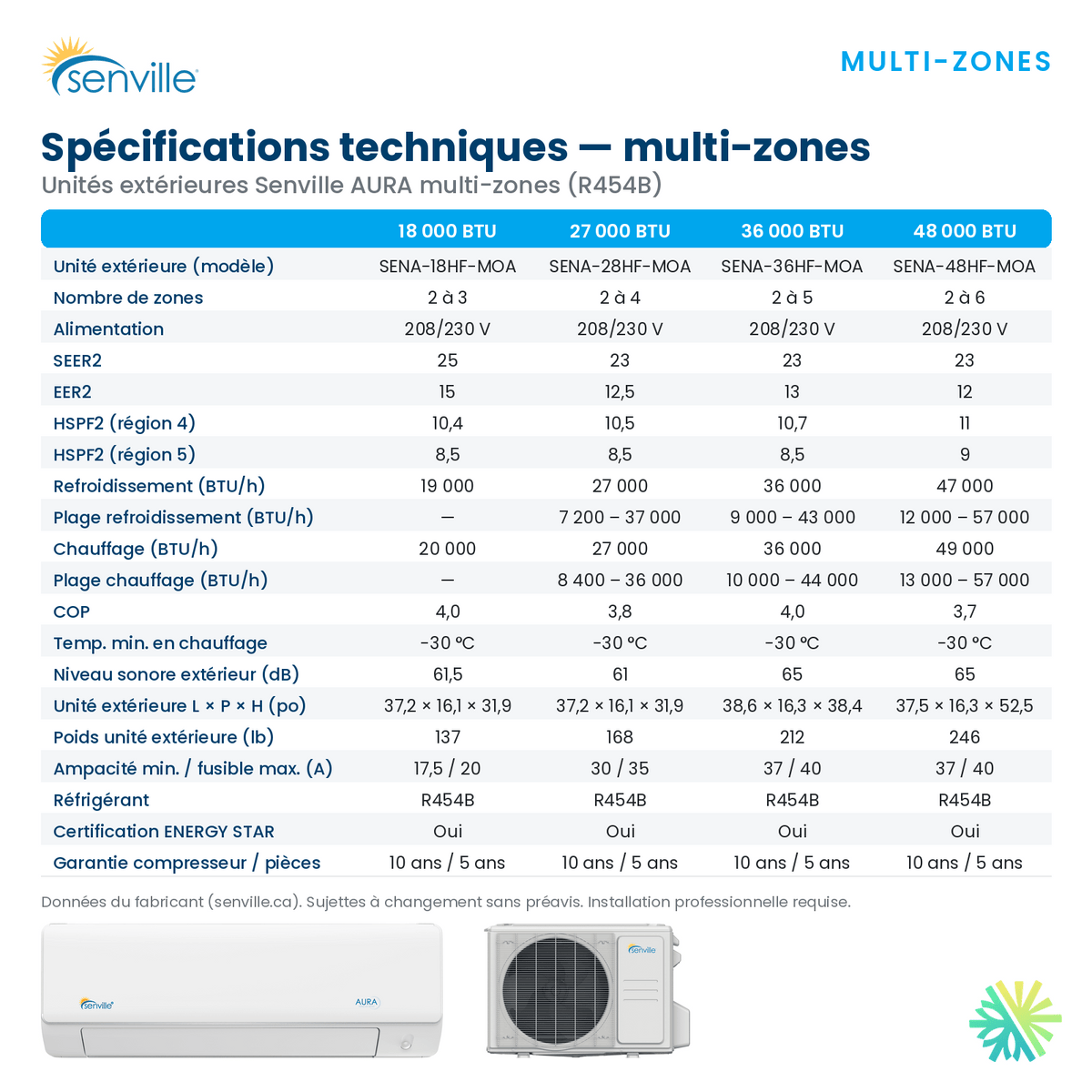

La brochure officielle confirme pour le SENA-36HF-MOA une capacité de 36 000 BTU, un SEER2 de 23, un EER2 de 13, un HSPF2 région 4 de 10,7, une alimentation 208/230 V et une compatibilité avec 2 à 5 zones.
La brochure montre deux zones, mais l’unité extérieure peut en accepter jusqu’à cinq
La première page de la documentation présente une configuration commerciale en dual zone, avec deux unités intérieures de 18 000 BTU.
Ce visuel peut porter à confusion si l’on regarde uniquement la photo.
La donnée la plus importante se trouve dans le tableau technique : le modèle extérieur SENA-36HF-MOA est conçu pour 2 à 5 zones.
Cela signifie qu’un projet quatre zones est parfaitement possible, mais il faut sélectionner les unités intérieures compatibles et respecter les combinaisons admises par Senville.
Chez AirGreen, nous ne composons jamais un système multizone en additionnant arbitrairement quatre têtes.
Nous vérifions :
- la capacité de chacune des pièces;
- les modèles intérieurs compatibles;
- la somme des capacités nominales raccordées;
- les limites de combinaison du fabricant;
- les longueurs de tuyauterie;
- la capacité disponible lorsque plusieurs zones demandent simultanément du chauffage ou de la climatisation.
36 000 BTU ne signifie pas 9 000 BTU garantis dans chacune des quatre pièces
C’est un point essentiel à comprendre avant d’acheter une thermopompe 4 zones.
Le système ne divise pas automatiquement 36 000 BTU en quatre portions fixes de 9 000 BTU.
La capacité est partagée dynamiquement entre les unités intérieures en fonction de leurs demandes.
La brochure indique :
- 36 000 BTU/h de capacité nominale en climatisation;
- plage de climatisation de 9 000 à 43 000 BTU/h;
- 36 000 BTU/h de capacité nominale en chauffage;
- plage de chauffage de 10 000 à 44 000 BTU/h.
Cette plage de modulation permet au compresseur inverter d’adapter sa production.
Si seulement deux petites chambres demandent de la climatisation, le système peut fonctionner à une capacité plus basse. Si plusieurs zones demandent fortement du chauffage en même temps, il augmente sa production dans les limites disponibles.
C’est précisément ce comportement qui rend une plateforme multizone intéressante.
Un exemple concret : quatre pièces qui n’ont jamais exactement le même besoin
Prenons une maison typique de la Rive Sud avec :
- une chambre principale au deuxième étage;
- deux chambres secondaires;
- un bureau au rez-de-chaussée.
La chambre exposée à l’ouest peut devenir très chaude vers 16 h en juillet, alors que le bureau situé au nord reste relativement frais.
Le soir, la situation change : le bureau n’est plus utilisé, mais les trois chambres doivent être confortables pour la nuit.
Un système quatre zones permet de concentrer la capacité là où elle est réellement demandée plutôt que d’envoyer exactement la même quantité d’air partout.
Pourquoi quatre zones peuvent être plus efficaces qu’une seule très grande tête
Une erreur fréquente consiste à croire qu’une unité murale de grande capacité installée dans un corridor peut traiter tout un étage.
Sur papier, les BTU peuvent sembler suffisants.
Dans la réalité, les portes et les murs limitent la circulation de l’air.
Une tête de 24 000 ou 36 000 BTU peut parfaitement refroidir le corridor tout en laissant une chambre fermée trop chaude.
Avec quatre unités intérieures, le système traite les pièces directement.
Cela améliore :
- la distribution;
- la précision des températures;
- le confort nocturne;
- la flexibilité d’usage;
- le contrôle pièce par pièce.
SEER2 de 23 : une efficacité saisonnière très intéressante pour un multizone
La brochure indique un SEER2 de 23 et un EER2 de 13.
Pour une thermopompe multizone de 36 000 BTU, ce niveau de rendement est particulièrement intéressant.
La certification ENERGY STAR est également indiquée dans la présentation Senville.
Un SEER2 élevé signifie que, sur l’ensemble de la saison de climatisation, l’appareil peut produire beaucoup de refroidissement par rapport à l’énergie électrique consommée.
Il ne faut toutefois pas transformer ce chiffre en promesse de facture.
La consommation réelle dépend de :
- l’isolation;
- l’orientation des fenêtres;
- la température demandée;
- le nombre de zones actives;
- les habitudes d’occupation;
- les conditions extérieures;
- la qualité de l’installation.
HSPF2 de 10,7 et fonctionnement jusqu’à -30 °C
La SENA-36HF-MOA appartient à la catégorie des systèmes Cold Climate.
La brochure annonce un chauffage jusqu’à -30 °C et décrit cette série comme optimisée pour les climats froids.
La fiche AirGreen fournit des données particulièrement intéressantes aux températures hivernales :
- environ 38 000 BTU/h à -8 °C;
- environ 36 000 BTU/h à -15 °C;
- jusqu’à 22 400 BTU/h à -30 °C.
Le COP indiqué est d’environ :
- 2,12 à -8 °C;
- environ 1,47 à -30 °C.
Cette information est plus utile que la seule mention « fonctionne jusqu’à -30 °C ».
À -30 °C, le système continue de chauffer, mais sa capacité disponible est inférieure à celle fournie lorsque la température extérieure est plus élevée.
Pourquoi le chauffage multizone doit être calculé pièce par pièce
Dans un quatre zones, nous ne voulons pas seulement savoir si l’unité extérieure peut produire 22 400 BTU à -30 °C.
Nous devons déterminer comment ces BTU seront répartis.
Si les quatre pièces demandent simultanément beaucoup de chauffage, la capacité totale disponible doit être partagée.
Pour une maison ancienne à Montréal, avec des fenêtres moins performantes et des murs plus froids, cette simultanéité peut devenir importante lors des grands froids.
C’est pourquoi nous examinons les pertes thermiques de chaque zone avant de recommander la combinaison intérieure.
Le grand avantage d’un quatre zones : un contrôle individuel des pièces
Dans une maison familiale, toutes les pièces ne devraient pas nécessairement fonctionner à la même température.
Une chambre d’enfant peut être réglée différemment du bureau. Une chambre d’invités peut rester à une consigne plus économique lorsqu’elle est inutilisée. Un espace exposé au soleil peut demander plus de climatisation que les autres.
Avec une thermopompe SENVILLE quatre zones, chaque unité intérieure possède son propre contrôle.
Le WiFi est inclus selon la fiche AirGreen, tandis que la documentation présente une intégration avec Alexa et l’application Senville pour la programmation et le contrôle à distance.
Cette fonction devient réellement utile lorsque plusieurs pièces doivent être gérées séparément.
Une limite importante : les zones partagent le même mode général
Un système multizone résidentiel conventionnel partage une même unité extérieure.
Il ne faut donc pas prévoir qu’une chambre puisse être en climatisation pendant qu’une autre demande simultanément du chauffage.
Les zones peuvent avoir des températures différentes, mais elles doivent fonctionner dans un mode compatible.
Cette réalité est importante pendant les saisons intermédiaires, notamment au printemps ou à l’automne lorsqu’une pièce ensoleillée peut surchauffer tandis qu’une autre reste fraîche.
Volets automatiques et diffusion de l’air dans chaque pièce
La fiche AirGreen indique des volets :
- verticaux automatiques;
- horizontaux automatiques.
Cette fonction améliore la diffusion du jet d’air, mais l’emplacement de chaque tête reste déterminant.
Chez AirGreen, nous cherchons notamment à éviter :
- un jet direct sur un lit;
- un soufflage directement sur un bureau;
- une tête installée trop près d’un plafond;
- une position qui bloque la portée de l’air;
- une installation qui complique l’entretien.
Dans une chambre, la meilleure position n’est pas toujours la plus facile pour la tuyauterie. Nous devons donc trouver un compromis entre performance, esthétique et simplicité du trajet.
Une installation quatre zones se gagne surtout dans la planification des lignes, des drains et de l’unité extérieure
Une précharge jusqu’à 125 pieds
La documentation indique que le SENA-36HF-MOA contient environ 134,04 oz de R-454B et qu’il est préchargé pour une longueur totale pouvant atteindre 125 pieds.
Dans un projet quatre zones, cette donnée est importante.
Quatre têtes peuvent rapidement générer une longueur importante de tuyauterie cumulée.
Supposons :
- 20 pieds pour la première zone;
- 25 pieds pour la deuxième;
- 35 pieds pour la troisième;
- 30 pieds pour la quatrième.
Le total atteint déjà 110 pieds.
C’est pourquoi nous calculons les longueurs avant l’installation plutôt qu’après.
R-454B : un nouveau standard qui exige une installation adaptée
Le système utilise du R-454B.
Ce réfrigérant A2L nécessite des pratiques adaptées lors de la mise en service et du service CVAC.
Une installation professionnelle comprend notamment :
- préparation correcte des lignes;
- raccords conformes;
- essais d’étanchéité;
- mise sous vide;
- respect de la charge;
- vérification finale du fonctionnement.
Dans un système quatre zones, le nombre de raccords est supérieur à celui d’un monozone, ce qui rend la qualité du travail frigorifique encore plus importante.
Tuyauterie 1/4 po – 1/2 po
La fiche AirGreen indique des dimensions de raccordement de 1/4 po – 1/2 po.
Le trajet doit être organisé de manière à éviter une accumulation de goulottes visibles sur les façades.
Dans une installation à Montréal ou Longueuil, nous pouvons parfois regrouper plusieurs parcours sur une même ligne verticale, puis les distribuer vers les différentes pièces.
Cette méthode améliore souvent l’apparence extérieure.
Quatre têtes signifient aussi quatre drains
Chaque unité intérieure produit du condensat en climatisation.
Un système quatre zones peut donc nécessiter jusqu’à quatre parcours de drainage distincts.
C’est un détail qui devient rapidement critique.
Nous essayons de privilégier des drains gravitaires lorsque la configuration le permet.
Une mauvaise planification peut imposer plusieurs pompes de condensat, ce qui ajoute :
- du bruit;
- des pièces mécaniques;
- de l’entretien;
- des risques de blocage.
Dans une chambre, une pompe qui démarre régulièrement pendant la nuit peut être beaucoup plus dérangeante que prévu.
Une unité extérieure de plus de 200 lb
La brochure indique pour l’unité extérieure :
- dimensions : 38,58 × 16,34 × 38,39 po;
- poids : environ 211,86 lb;
- débit extérieur maximal : 3 037,2 CFM;
- niveau sonore extérieur : 65 dB(A).
Ce n’est donc pas une petite unité extérieure.
Sa base ou son support doit être adapté à son poids et aux conditions hivernales du Québec.
Nous vérifions également :
- dégagements;
- accumulation de neige;
- eau de dégivrage;
- distance des fenêtres;
- proximité du voisin;
- accessibilité pour le service.
65 dB(A) : le choix de l’emplacement compte
Un niveau sonore extérieur de 65 dB(A) mérite une attention particulière.
Sur une propriété avec un grand terrain, l’impact peut être limité.
Dans un quartier dense de Montréal ou dans certains secteurs de Longueuil, la distance avec les fenêtres, les patios et les voisins est souvent beaucoup plus faible.
Nous essayons donc d’éviter une installation directement sous une fenêtre de chambre ou trop près d’une terrasse utilisée en soirée.
MCA 37 A et MOP 40 A
La brochure donne :
- MCA : 37 A;
- protection maximale : 40 A;
- alimentation : 208/230 V monophasée.
Le circuit électrique doit être dimensionné selon les données de plaque et les exigences applicables.
Dans une maison déjà fortement chargée par des plinthes, un chauffe-eau, une cuisinière et une borne électrique, nous vérifions la capacité disponible avant de confirmer les travaux.
Diagnostic et détection de fuite
La documentation présente également des fonctions de diagnostic intégré et de détection de fuite de réfrigérant.
Sur un système quatre zones, cette fonction est utile parce que le réseau frigorifique comporte davantage de raccords et de composantes.
Elle ne remplace cependant pas un diagnostic par un frigoriste.
Une baisse de performance dans une seule zone peut être liée à :
- une sonde;
- un moteur de ventilateur;
- un problème électronique;
- une charge de réfrigérant;
- un raccord;
- un drainage;
- une erreur de communication.
La superficie de 1 800 pi² affichée dans la brochure doit être interprétée correctement
La brochure indique que la configuration SENA-36HF/D peut couvrir jusqu’à environ 1 800 pi².
Il ne faut pas traduire cette donnée par une règle automatique.
Une maison récente de 1 800 pi² bien isolée peut présenter une charge très différente d’un duplex ancien de même superficie.
Chez AirGreen, nous considérons notamment :
- isolation;
- nombre de fenêtres;
- orientation solaire;
- hauteur de plafond;
- exposition des murs;
- type de construction;
- nombre d’étages;
- température désirée;
- occupation.
Exemple réaliste d’un projet quatre zones
Un scénario fréquent serait une maison de deux étages où les propriétaires souhaitent :
- une unité dans la chambre principale;
- une unité dans une deuxième chambre;
- une unité dans le bureau;
- une unité dans la grande aire salon-salle à manger.
Dans ce cas, la tête du salon peut demander plus de capacité que celles des chambres.
Nous ne choisirions donc pas nécessairement quatre unités identiques.
La combinaison peut être adaptée selon les besoins réels de chaque espace, sous réserve de compatibilité avec le SENA-36HF-MOA.
Subvention provinciale affichée à 4 560 $
La fiche AirGreen présente actuellement une subvention provinciale de 4 560 $ pour cette combinaison.
Elle indique également :
- certification ENERGY STAR;
- certification Cold Climate;
- numéro ENERGY STAR 3630064.
La documentation Senville confirme la certification ENERGY STAR et le positionnement climat froid de la série.
Comme toujours, l’aide financière doit être vérifiée au moment du projet avec la combinaison exacte des unités intérieures et extérieures.
Dans un système multizone, cette précision est particulièrement importante.
Garantie : une différence à confirmer
La fiche AirGreen affiche :
10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre, avec possibilité d’une garantie supplémentaire.
La brochure Senville indique cependant 10 ans sur le compresseur et 5 ans sur les pièces.
Le tableau technique de la page 5 confirme lui aussi 10 ans compresseur / 5 ans pièces.
Cette différence doit donc être confirmée selon le programme de garantie applicable au produit vendu par AirGreen.
Quatre monozones ou un système quatre zones?
C’est une comparaison que nous faisons souvent.
Quatre systèmes monozones offrent quatre unités extérieures indépendantes.
Un système multizone utilise une seule unité extérieure.
Avantages du quatre zones
- moins d’unités extérieures;
- meilleure esthétique;
- moins d’espace occupé;
- un seul groupe extérieur à entretenir;
- contrôle indépendant des quatre pièces;
- solution particulièrement intéressante pour les façades où l’espace est limité.
Avantages des monozones séparés
- chaque système est totalement indépendant;
- une panne extérieure n’affecte qu’une seule zone;
- certaines petites unités monozones peuvent offrir un excellent rendement individuel;
- chaque zone possède sa propre capacité extérieure dédiée.
Le meilleur choix dépend du bâtiment et des priorités du propriétaire.
L’erreur la plus fréquente : surcharger la capacité intérieure parce que l’unité extérieure accepte cinq zones
Le fait que la SENA-36HF-MOA puisse accepter jusqu’à cinq zones ne signifie pas qu’on peut installer n’importe quelle combinaison de têtes.
Il faut respecter les règles de jumelage.
Pour un système quatre zones, nous vérifions donc la capacité totale raccordée et les limites du fabricant avant de finaliser la commande.
C’est particulièrement important pour le chauffage hivernal, lorsque plusieurs pièces peuvent demander de la chaleur simultanément.
Pourquoi AirGreen pour une installation multizone
Une thermopompe quatre zones demande une coordination plus importante qu’un simple appareil mural.
Chez AirGreen, nous planifions :
- les besoins thermiques de chaque pièce;
- les modèles intérieurs;
- la capacité totale;
- la capacité à basse température;
- les longueurs de tuyauterie;
- les drains;
- l’esthétique extérieure;
- le support de l’unité extérieure;
- l’alimentation électrique;
- la mise en service;
- l’admissibilité aux subventions;
- l’accès futur pour l’entretien.
Nous réalisons ces installations à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie.
Notre lecture de la SENVILLE SENA-36HF-MOA
La plateforme SENVILLE 36 000 BTU présente une combinaison particulièrement intéressante pour une propriété ayant besoin de plusieurs zones indépendantes :
- 2 à 5 zones compatibles;
- parfaitement adaptée à une configuration 4 zones lorsqu’elle est correctement jumelée;
- 36 000 BTU nominal en climatisation;
- 36 000 BTU nominal en chauffage;
- modulation jusqu’à 43 000 BTU en climatisation;
- modulation jusqu’à 44 000 BTU en chauffage;
- SEER2 23;
- EER2 13;
- HSPF2-4 10,7;
- fonctionnement jusqu’à -30 °C;
- R-454B;
- ENERGY STAR;
- Cold Climate;
- WiFi;
- précharge de réfrigérant jusqu’à 125 pieds;
- protection maximale de 40 A.
Pour une maison divisée en plusieurs pièces, elle permet de traiter directement les zones plutôt que d’essayer de forcer l’air depuis un seul point.
Le résultat dépend toutefois de la qualité de la conception. Une bonne unité extérieure ne peut pas compenser des têtes mal dimensionnées, des drains mal planifiés ou une combinaison intérieure incorrecte.
Pour une soumission de thermopompe SENVILLE 4 zones, contactez AirGreen. Nous pouvons dimensionner chaque pièce, valider la combinaison des unités intérieures, planifier la tuyauterie et confirmer les aides financières disponibles avant l’installation à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
