Thermopompe 3-Zones SENVILLE R454B | 18000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : 2400$
- Energy Star® : Oui
- WiFi : Inclus
- AHRI : 215735311
- Rendement : 25.0 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 61.5 dB(A)
- Gaz (Fréon) : R-454B
Une plateforme multizone compacte pour climatiser et chauffer plusieurs pièces avec une seule unité extérieure
La Thermopompe 3-Zones SENVILLE R454B 18 000 BTU répond à un problème fréquent dans les maisons, condos et petits immeubles du Grand Montréal : plusieurs pièces ont besoin d’un contrôle de température indépendant, mais le propriétaire ne veut pas multiplier les unités extérieures sur la façade, le balcon ou le côté du bâtiment.
Avec l’unité extérieure SENA-18HF-MOA, Senville propose une plateforme multizone pouvant accepter de deux à trois zones selon la configuration retenue. La documentation technique jointe confirme précisément cette capacité de raccordement « 2-3 zones », une alimentation de 208/230 V monophasée et une technologie de thermopompe sans conduits.
Chez AirGreen, ce type de système est particulièrement pertinent dans certains projets à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord où les pièces sont suffisamment séparées pour qu’une seule tête murale ne puisse pas distribuer correctement l’air. Une chambre au deuxième étage, un bureau fermé et une aire de vie au rez-de-chaussée peuvent avoir des besoins très différents au même moment.
Plutôt que d’essayer de faire circuler l’air froid ou chaud à travers plusieurs corridors et portes, une configuration multizone place une unité intérieure directement dans les zones qui en ont besoin.
La combinaison présentée par AirGreen utilise :
- Unité extérieure : SENA-18HF-MOA
- AHRI : 215735311
- Capacité de classe : 18 000 BTU
- SEER2 : 25,0
- EER2 : 15,0
- HSPF2 région 4 : 10,4
- R-454B
- ENERGY STAR : oui
- Cold Climate : oui
- chauffage annoncé jusqu’à -30 °C
- WiFi inclus
- alimentation 220 V
- MCA : environ 18 A
- MOP : 20 A
La brochure confirme également un SEER2 de 25, un EER2 de 15 et un HSPF2-4 de 10,4.
Une précision essentielle : la brochure illustre deux zones, mais l’unité extérieure accepte jusqu’à trois zones
La documentation jointe présente en première page une configuration commerciale Dual Zone SENA-18HF/D, avec deux unités intérieures de 9 000 BTU.
La page 4 est cependant plus importante pour comprendre l’unité extérieure elle-même : le modèle SENA-18HF-MOA est indiqué comme compatible avec 2 à 3 zones.
Cela signifie que la brochure montre une combinaison particulière, mais que la plateforme extérieure peut servir dans une configuration trois zones lorsque les unités intérieures sélectionnées sont compatibles.

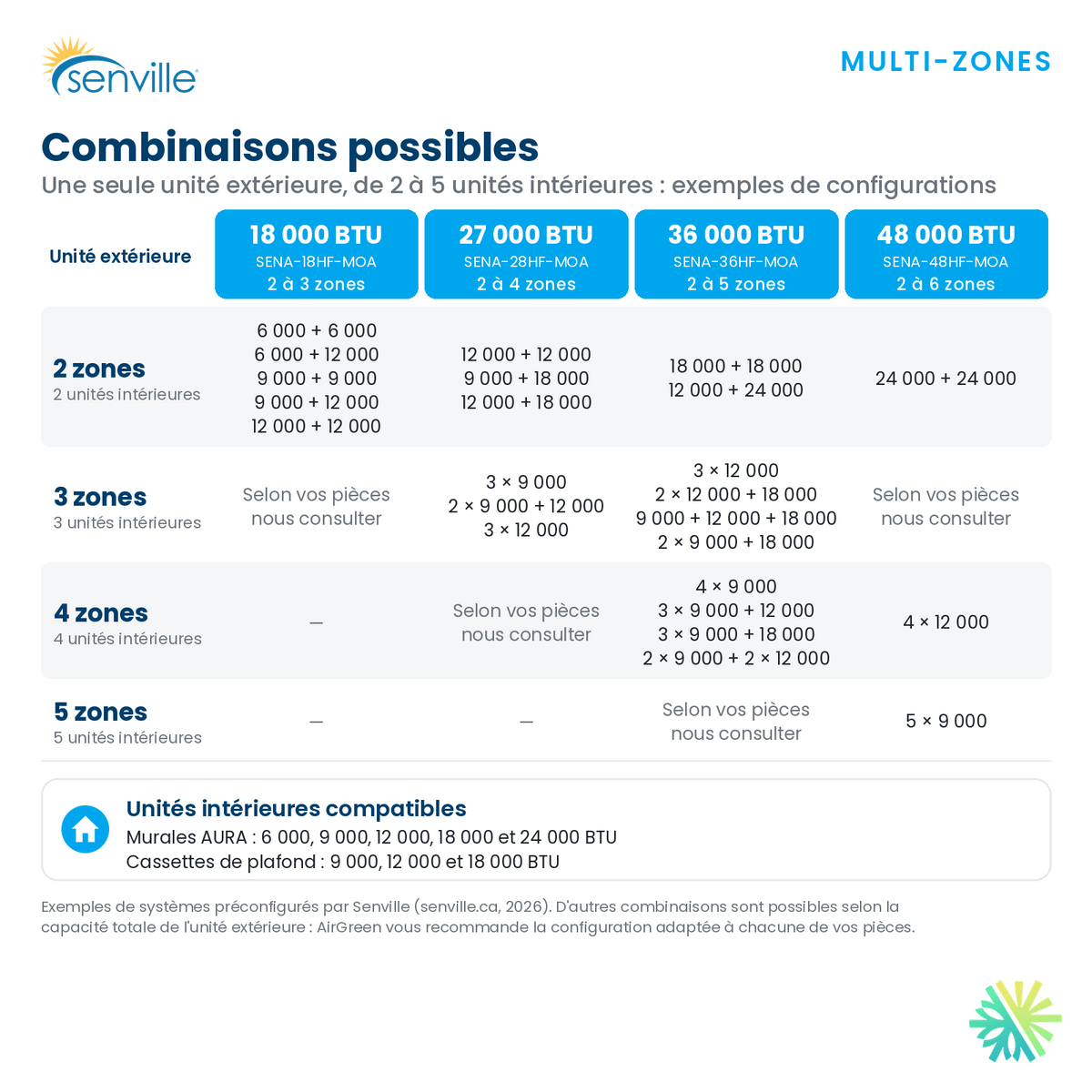

Pour une installation AirGreen, nous vérifions donc toujours la combinaison exacte avant la commande :
- modèles des trois unités intérieures;
- capacités nominales de chacune;
- compatibilité avec le SENA-18HF-MOA;
- limites de combinaison du fabricant;
- capacité totale réellement disponible;
- numéro AHRI applicable à la configuration retenue.
C’est particulièrement important en multizone, car trois unités intérieures ne signifient pas que chacune peut produire sa capacité nominale maximale simultanément sans limite.
Pourquoi 18 000 BTU peuvent desservir trois zones
Un système multizone doit être compris comme une capacité extérieure partagée.
La brochure indique pour le SENA-18HF-MOA :
- capacité nominale de climatisation : 19 000 BTU/h;
- plage de climatisation : 5 400 à 28 000 BTU/h;
- capacité nominale de chauffage : 20 000 BTU/h;
- plage de chauffage : 5 700 à 27 000 BTU/h.
Cette modulation explique pourquoi une unité extérieure de classe 18 000 BTU peut alimenter plusieurs petites zones.
Prenons un exemple de configuration résidentielle : trois chambres ou petits espaces ne demandent pas nécessairement leur pleine capacité au même moment. Une chambre exposée au soleil peut demander beaucoup de climatisation en fin d’après-midi, alors qu’une autre zone située au nord demande très peu.
Le compresseur inverter répartit alors la capacité disponible selon les demandes du système.
La bonne question n’est donc pas simplement « combien de BTU totalisent les têtes intérieures? ». Nous devons également regarder comment les zones seront réellement utilisées.
Le cas où trois zones sont plus logiques qu’une seule grande tête
Sur nos projets de thermopompes multizones à Montréal et dans le Grand Montréal, nous rencontrons souvent des bâtiments où la superficie totale ne semble pas énorme, mais où la géométrie rend une seule tête peu efficace.
Un exemple typique est un étage comprenant :
- deux chambres fermées;
- un petit bureau;
- un corridor central.
Installer une seule thermopompe de grande capacité dans le corridor ne garantit pas le confort des trois pièces. Dès que les portes sont fermées, la circulation d’air devient limitée.
Dans ce type de configuration, trois petites unités intérieures raccordées à une seule unité extérieure peuvent procurer un contrôle beaucoup plus précis.
Un avantage important : chaque zone peut avoir sa propre consigne
Le principal intérêt d’une thermopompe 3 zones n’est pas uniquement d’avoir trois diffuseurs.
C’est la possibilité d’adapter le confort à chaque pièce.
Une chambre peut être réglée à une température différente du bureau. Une pièce inoccupée peut fonctionner à une consigne plus économique. L’aire utilisée en soirée peut recevoir davantage de chauffage ou de climatisation.
Cela évite de traiter toute la maison comme une seule zone thermique alors que les besoins sont différents.
Il faut toutefois respecter une caractéristique importante des systèmes multizones : les unités intérieures raccordées à une même unité extérieure doivent généralement fonctionner dans un mode compatible. Il ne faut pas s’attendre à chauffer une pièce pendant qu’une autre demande simultanément de la climatisation avec un système multizone résidentiel conventionnel.
SEER2 de 25 : un rendement saisonnier élevé
La brochure donne au SENA-18HF-MOA un SEER2 de 25 et un EER2 de 15.
Ces valeurs sont particulièrement intéressantes dans un système multizone, où le compresseur doit constamment adapter sa vitesse aux besoins de plusieurs espaces.
Senville présente également ce produit comme certifié ENERGY STAR et annonce jusqu’à 50 % d’économies énergétiques dans certaines conditions de comparaison.
Chez AirGreen, nous préférons ne jamais transformer ce type de pourcentage en promesse sur la facture d’électricité. La consommation réelle dépend énormément de :
- l’ancien système;
- l’isolation;
- les températures demandées;
- les horaires;
- la quantité de zones actives;
- les températures extérieures;
- l’usage du chauffage électrique complémentaire.
Les indices certifiés tels que SEER2, EER2 et HSPF2 restent les meilleurs outils pour comparer objectivement plusieurs systèmes.
HSPF2 de 10,4 et fonctionnement jusqu’à -30 °C
La SENA-18HF-MOA est présentée comme une thermopompe pour climat froid, avec fonctionnement en chauffage annoncé jusqu’à -30 °C. La brochure confirme cette limite extérieure minimale.
Les données AirGreen indiquent environ :
- 20 000 BTU/h à -8 °C;
- 19 000 BTU/h à -15 °C;
- jusqu’à 10 000 BTU/h à -30 °C.
Le COP indiqué sur la fiche est d’environ :
- 2,53 à -8 °C;
- environ 1,3 à -30 °C.
Cela montre pourquoi il faut analyser autre chose que la simple mention « -30 °C ».
À -30 °C, l’appareil peut encore produire de la chaleur, mais sa capacité disponible est nettement inférieure à celle obtenue à des températures plus douces.
Pour un propriétaire de Laval, de Longueuil, de Montréal ou de la Rive Nord, cela signifie qu’un chauffage complémentaire peut rester nécessaire lors des périodes de froid extrême, selon les pertes thermiques du bâtiment.
Le chauffage multizone ajoute une autre dimension au calcul
Dans un monozone, nous comparons principalement la capacité de l’appareil à la charge thermique d’un espace.
Dans un système trois zones, il faut également considérer la demande simultanée.
Supposons trois pièces qui nécessitent chacune plusieurs milliers de BTU lors d’une journée très froide. La somme de leurs besoins peut dépasser la capacité que l’unité extérieure peut fournir à ce moment précis.
C’est pourquoi une sélection multizone sérieuse ne consiste pas simplement à additionner trois têtes intérieures jusqu’à atteindre un chiffre qui semble acceptable.
Chez AirGreen, nous examinons plutôt :
- les besoins de chaque zone;
- les besoins simultanés;
- la capacité extérieure à basse température;
- la manière dont les occupants utilisent chaque pièce;
- la présence d’un chauffage complémentaire.
WiFi inclus : particulièrement utile avec plusieurs zones
Senville indique un contrôle intelligent par application et une intégration Alexa. Le système permet notamment de créer des horaires et de modifier les réglages à distance.
Dans un système trois zones, cette fonction devient plus intéressante que sur un simple monozone.
Un propriétaire peut par exemple :
- réduire la température d’une chambre pendant la journée;
- maintenir un bureau à une consigne différente;
- programmer l’aire principale selon les heures d’occupation;
- ajuster une zone sans se déplacer jusqu’à la télécommande.

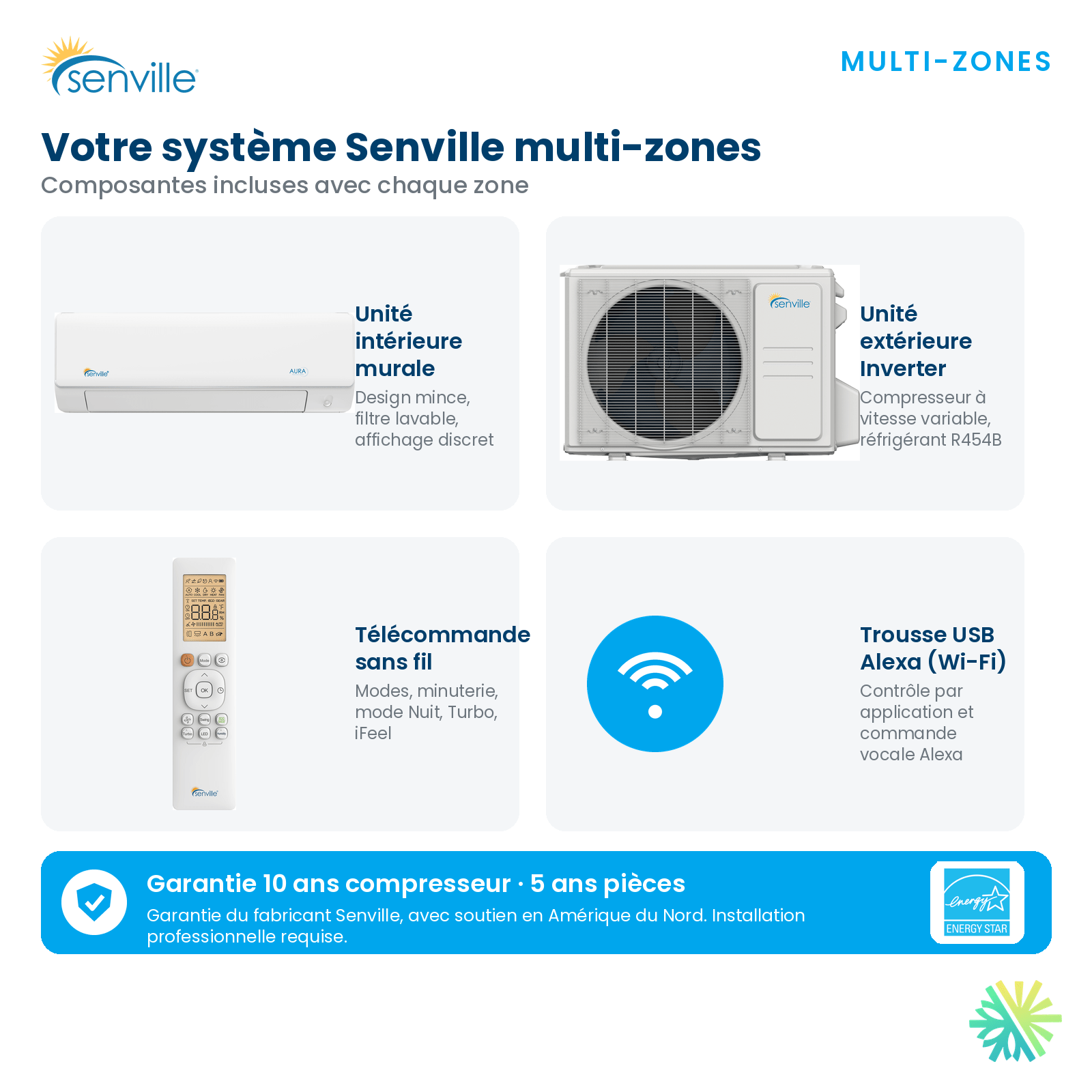

La brochure mentionne aussi la présence d’un kit WiFi USB dans la configuration illustrée.
Autodiagnostic et détection de fuite
La documentation mentionne un système intégré d’autodiagnostic et de détection de fuite.
Sur un multizone, cette fonction est intéressante parce que le circuit devient plus complexe qu’avec un monozone.
Il comporte :
- plusieurs lignes frigorifiques;
- plusieurs unités intérieures;
- davantage de raccords;
- plusieurs évacuations de condensat;
- plusieurs contrôles électroniques.
Un code de diagnostic peut aider à orienter le service, mais il ne remplace pas les mesures d’un frigoriste lorsque la capacité devient insuffisante ou qu’une zone se comporte différemment des autres.
Pourquoi l’installation d’un système trois zones exige beaucoup plus de planification qu’un simple mini split
R-454B et précharge jusqu’à 75 pieds selon la brochure
La documentation indique une charge de 78,31 oz de R-454B et une précharge totale jusqu’à 75 pieds pour l’unité extérieure.
Pour un multizone, la longueur totale des lignes devient rapidement importante.
Trois unités intérieures peuvent être installées sur trois murs différents, voire à des étages différents. Nous devons donc planifier :
- la longueur de chaque circuit;
- la longueur totale;
- les différences de hauteur;
- le cheminement des drains;
- le passage des câbles;
- les goulottes extérieures;
- l’accès pour l’entretien.
Le fait que le système soit préchargé ne signifie pas que chaque installation peut automatiquement être réalisée sans ajustement. La charge finale doit correspondre aux longueurs réelles et aux exigences du fabricant.
Tuyauterie 1/4 po – 3/8 po
La fiche AirGreen indique une tuyauterie de 1/4 po – 3/8 po.
Ces dimensions relativement compactes facilitent le passage des lignes par rapport aux gros systèmes centraux.
Mais dans une installation trois zones, il faut penser à l’esthétique.
Trois paires de lignes qui montent sur une façade peuvent devenir beaucoup plus visibles qu’une seule installation monozone. Chez AirGreen, nous essayons donc de regrouper et organiser les parcours pour limiter l’impact visuel.
Sur la Rive Sud, à Laval ou dans les quartiers résidentiels de Montréal, ce détail fait souvent une grande différence dans la qualité perçue de l’installation.
Unité extérieure de 137 lb : l’emplacement doit être préparé correctement

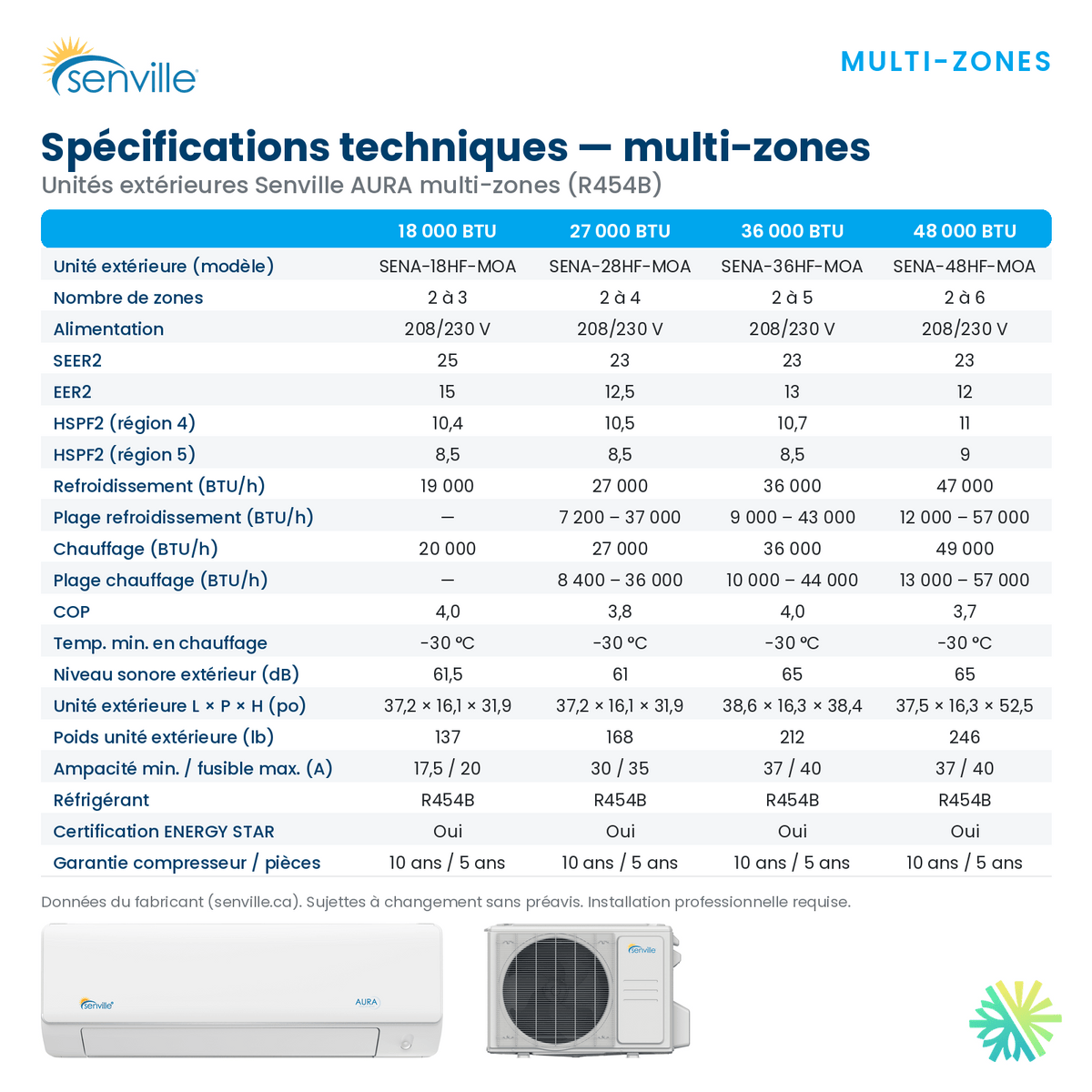

La brochure donne à l’unité extérieure des dimensions d’environ :
37,24 × 16,14 × 31,89 po
et un poids d’environ 137,35 lb.
Le débit d’air extérieur peut atteindre environ 2 130,7 CFM, tandis que le niveau sonore annoncé est de 61,5 dB(A).
Nous devons donc sélectionner un emplacement qui tient compte :
- des accumulations de neige;
- de l’écoulement pendant le dégivrage;
- du bruit;
- des dégagements;
- du voisinage;
- de la longueur des trois parcours frigorifiques;
- de l’accès futur au compresseur.
Un emplacement extérieur qui paraît pratique pour la première unité intérieure peut rendre les deux autres parcours inutilement longs. C’est pourquoi le tracé global doit être pensé avant le premier perçage.
MCA 17,5 A et protection maximale 20 A
La brochure indique :
- MCA : 17,5 A
- fusible maximal : 20 A
- alimentation 208/230 V, monophasée, 60 Hz.
La fiche AirGreen arrondit le MCA à 18 A et indique également un MOP de 20 A.
Pour un système capable d’alimenter jusqu’à trois zones, cette demande électrique reste relativement contenue.
Le circuit doit néanmoins être dimensionné selon les données de plaque et les exigences applicables au chantier.
Trois drains, trois possibilités de problème si le trajet est mal conçu
Avec trois unités intérieures, il faut également gérer jusqu’à trois évacuations de condensat.
Sur le terrain, c’est un point aussi important que la tuyauterie frigorifique.
Nous cherchons à obtenir un drainage gravitaire avec pente continue lorsque possible.
Une mauvaise planification peut conduire à :
- des pompes de condensat inutiles;
- des bruits;
- des refoulements;
- des fuites;
- des entretiens supplémentaires.
Dans une chambre, une petite pompe de condensat qui démarre régulièrement peut devenir beaucoup plus dérangeante qu’on ne l’avait imaginé au moment de la soumission.
Contrôle automatique des volets
La fiche AirGreen indique un contrôle automatique des volets :
- vertical : automatique;
- horizontal : automatique.
Cette fonction facilite la diffusion de l’air dans chaque pièce.
Elle ne remplace cependant pas le bon emplacement de la tête intérieure.
Dans une chambre, nous évitons autant que possible que le jet d’air vise directement le lit. Dans un bureau, nous évitons de souffler directement sur le poste de travail. Dans un salon, nous cherchons plutôt à utiliser la longueur de la pièce pour favoriser une meilleure distribution.
Trois petites zones ne doivent pas être traitées comme une seule zone de 18 000 BTU
Une erreur fréquente dans le choix d’un multizone est de raisonner comme avec un monozone.
Le propriétaire voit « 18 000 BTU » et pense qu’il dispose automatiquement de 6 000 BTU en permanence dans chacune des trois pièces.
La réalité est plus dynamique.
Le compresseur partage sa capacité selon les demandes. Si une seule zone fonctionne, le système peut réduire sa production. Si les trois demandent simultanément beaucoup de chauffage, la capacité totale est répartie.
C’est pourquoi nous analysons la simultanéité des charges.
Quelle superficie peut traiter ce système?
La brochure associée au SENA-18HF/D mentionne une plage indicative d’environ 750 à 1 250 pi².
Il faut interpréter cette donnée avec prudence dans une configuration trois zones.
Un logement de 1 000 pi² très bien isolé n’a pas la même charge qu’un étage ancien de 1 000 pi² avec plusieurs fenêtres et murs exposés.
La superficie seule ne détermine pas le bon choix.
Nous regardons :
- orientation des fenêtres;
- isolation;
- nombre d’étages;
- hauteur des plafonds;
- exposition au soleil;
- nombre d’occupants;
- chauffage actuel;
- répartition des pièces.
Subvention provinciale affichée : 2 400 $
La fiche AirGreen fournie avec le produit indique une subvention provinciale de 2 400 $ pour cette combinaison.
Elle mentionne aussi :
- ENERGY STAR : oui;
- Cold Climate : oui;
- numéro ENERGY STAR 3630058.
La brochure confirme la certification ENERGY STAR et le positionnement du système comme thermopompe climat froid.
Toute aide financière doit néanmoins être confirmée au moment de la soumission, surtout dans un multizone où l’admissibilité peut dépendre de la combinaison exacte entre l’unité extérieure et les unités intérieures.
Garantie : une différence entre la fiche AirGreen et la brochure
La fiche AirGreen indique :
10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre.
La brochure jointe indique plutôt une garantie standard de 10 ans sur le compresseur et 5 ans sur les pièces.
Le tableau technique de la page 5 reprend également 10 ans compresseur / 5 ans pièces.
Cette différence doit être confirmée avant l’achat. La couverture peut dépendre du programme du détaillant, de l’enregistrement du produit ou des modalités commerciales applicables.
Pourquoi trois zones peuvent être plus intéressantes que trois systèmes séparés
Trois systèmes monozones auraient trois unités extérieures.
Un multizone en utilise une seule.
Cela peut réduire :
- l’espace extérieur occupé;
- le nombre de supports;
- l’impact visuel;
- le nombre de circuits électriques extérieurs;
- l’encombrement sur un balcon ou le long d’une maison.
À Montréal, où l’espace extérieur peut être très limité, cet avantage est parfois déterminant.
En contrepartie, un système multizone partage un seul groupe extérieur. Une panne importante de cette unité peut donc affecter toutes les zones simultanément.
C’est un compromis à considérer lors du choix.
Pourquoi choisir AirGreen pour une thermopompe trois zones
Une installation multizone bien exécutée demande davantage de préparation qu’un monozone.
Chez AirGreen, nous analysons :
- la charge de chaque pièce;
- les combinaisons d’unités intérieures;
- la capacité simultanée;
- la performance à basse température;
- les longueurs frigorifiques;
- les trois drains;
- le parcours extérieur;
- les dégagements;
- l’alimentation électrique;
- les subventions;
- l’accès futur pour le service.
Nous desservons Montréal, Laval, Longueuil, la Rive Sud, la Rive Nord et la Montérégie pour l’installation, le remplacement et l’entretien de systèmes CVAC multizones.
Notre lecture de la SENVILLE SENA-18HF-MOA
La plateforme SENVILLE SENA-18HF-MOA réunit plusieurs caractéristiques particulièrement pertinentes pour un petit système multizone :
- compatibilité 2 à 3 zones selon la brochure;
- classe de capacité 18 000 BTU;
- capacité technique de climatisation annoncée jusqu’à 28 000 BTU/h en modulation;
- capacité de chauffage modulante jusqu’à 27 000 BTU/h;
- SEER2 25;
- EER2 15;
- HSPF2-4 10,4;
- chauffage jusqu’à -30 °C;
- réfrigérant R-454B;
- ENERGY STAR;
- Cold Climate;
- WiFi;
- protection électrique maximale de 20 A.
Elle est particulièrement intéressante lorsqu’il faut contrôler plusieurs petites pièces tout en limitant le nombre d’unités extérieures.
Le point le plus important reste toutefois la sélection de la combinaison réelle. La brochure jointe illustre deux unités intérieures de 9 000 BTU, même si la fiche technique du SENA-18HF-MOA confirme une compatibilité allant jusqu’à trois zones. Une configuration trois zones doit donc être validée avec les modèles intérieurs exacts avant l’installation.
Pour obtenir une soumission pour une thermopompe SENVILLE 3 zones, contactez AirGreen. Nous pouvons vérifier la capacité de chaque pièce, la combinaison des unités intérieures, les longueurs de tuyauterie et l’aide financière applicable avant de confirmer l’équipement pour votre propriété à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
