Thermopompe 5-Zones SENVILLE R454B | 48000 BTU

Cinq zones de confort à partir d’une seule unité extérieure : une configuration exigeante où le dimensionnement fait toute la différence

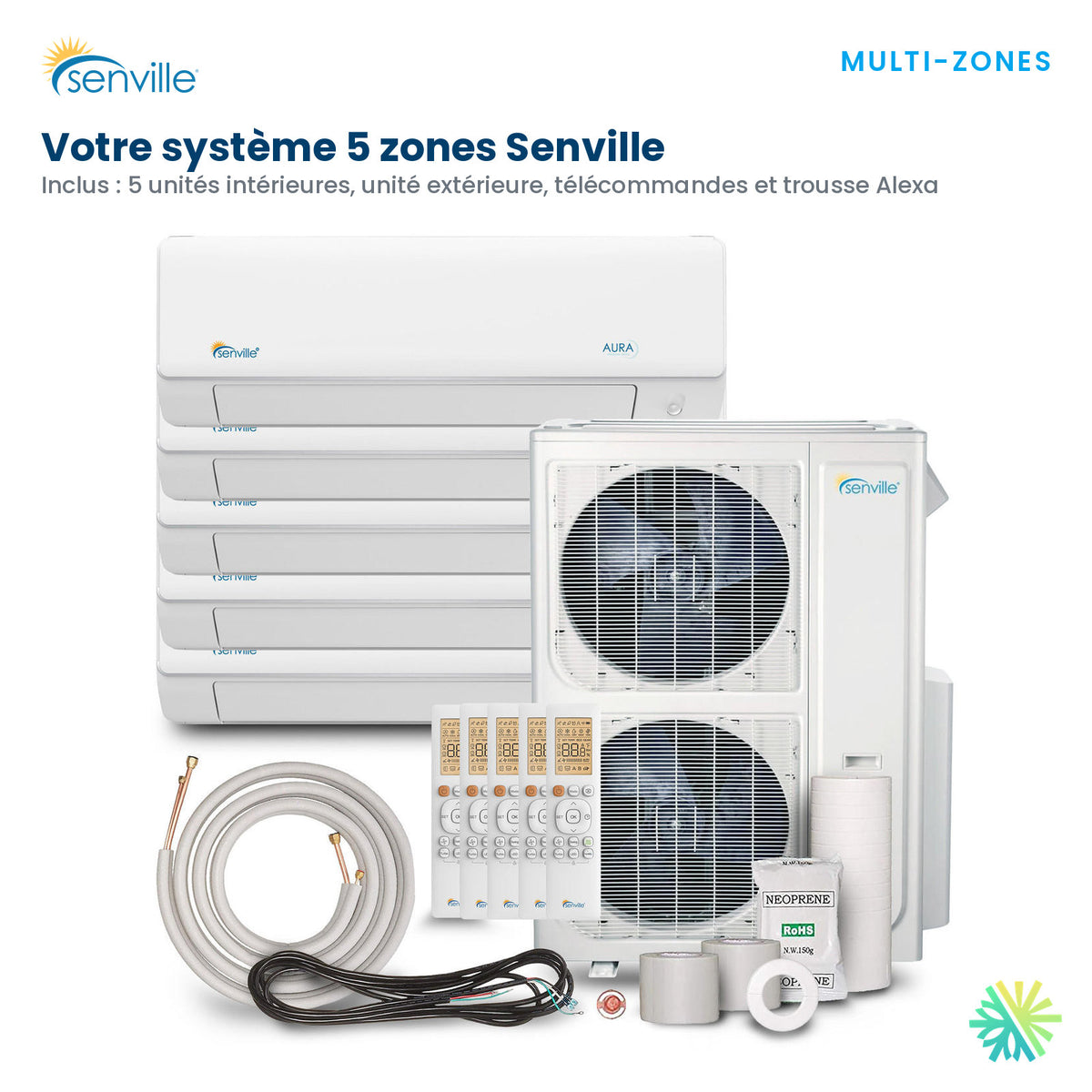

La thermopompe 5-zones SENVILLE R454B de 48 000 BTU, construite autour de l’unité extérieure SENA-48HF-MOA, s’adresse aux maisons, duplex, multilogements et petits espaces commerciaux où plusieurs secteurs doivent être chauffés et climatisés indépendamment sans installer cinq unités extérieures.

Cette plateforme SENVILLE constitue une solution particulièrement intéressante pour certaines propriétés de Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud : maisons à plusieurs étages, résidences avec sous-sol aménagé, propriétés comportant plusieurs chambres fermées ou bâtiments où l’installation d’un réseau central de conduits serait complexe.

Le point essentiel est de comprendre ce que signifie réellement « 5 zones ». La même unité extérieure alimente jusqu’à cinq unités intérieures dans la configuration présentée ici. Chaque zone bénéficie de son propre contrôle, mais les cinq zones partagent la capacité disponible du même compresseur extérieur.

La documentation technique de la SENA-48HF-MOA confirme que cette plateforme multizone peut recevoir de 2 à 6 zones, avec une alimentation de 208/230 V monophasée et une efficacité de 23 SEER2. Une configuration avec cinq unités intérieures se situe donc bien à l’intérieur des possibilités prévues pour cette unité extérieure.

Pour la configuration AirGreen présentée ici, les principales caractéristiques sont :

• Modèle extérieur : SENA-48HF-MOA
• Configuration : 5 zones
• Capacité nominale : 48 000 BTU
• AHRI : 215735320
• Référence ENERGY STAR : 3630067
• SEER2 : 23,0
• EER2 : 12,0
• HSPF2 : 11,0
• Réfrigérant : R-454B
• Climat froid : oui
• Température minimale de chauffage : -30 °C
• Wi-Fi : inclus
• Alimentation : 208/230 V
• MCA : 37 A
• MOP : 40 A
• Débit d’air extérieur maximal : environ 4 503 CFM
• Niveau sonore extérieur : 65 dB
• Dimensions extérieures : 37,48 × 16,34 × 52,48 po
• Tuyauterie indiquée : 3/8 po – 5/8 po
• Volets verticaux : automatiques
• Volets horizontaux : automatiques
• Garantie supplémentaire : possible
• Subvention provinciale indiquée : 5 400 $, sous réserve des conditions applicables.

Pourquoi une thermopompe cinq zones ne se dimensionne pas en divisant simplement 48 000 BTU par cinq

Une erreur fréquente consiste à prendre les 48 000 BTU de l’unité extérieure, à les diviser par cinq et à supposer que chaque secteur devrait recevoir environ 9 600 BTU.

Ce n’est pas ainsi qu’un système multizone doit être conçu.

Chaque espace possède sa propre charge thermique. Une cuisine ouverte orientée sud-ouest peut nécessiter beaucoup plus de climatisation qu’une chambre située au nord. Un sous-sol peut demander peu de refroidissement en juillet, mais avoir besoin de davantage de chauffage pendant certaines périodes hivernales.

Chez AirGreen, nous évaluons donc chaque zone séparément.

Nous regardons notamment :

• sa superficie;
• le nombre et la dimension des fenêtres;
• l’orientation;
• le niveau d’isolation;
• la hauteur du plafond;
• la présence d’une cuisine;
• les ouvertures vers les autres pièces;
• l’exposition au dernier étage;
• les pertes thermiques;
• la circulation naturelle de l’air.

Sur une configuration cinq zones, cette étape devient encore plus importante qu’avec une simple thermopompe murale.

Un scénario typique : une maison à trois niveaux avec cinq espaces réellement différents

Prenons une configuration que nous rencontrons régulièrement dans le Grand Montréal.

Une maison comporte :

1. une aire ouverte salon-cuisine-salle à manger au rez-de-chaussée;
2. une chambre principale;
3. deux chambres secondaires;
4. un sous-sol aménagé.

Le propriétaire souhaite contrôler séparément cinq secteurs.

Installer cinq appareils indépendants nécessiterait cinq unités extérieures. Cela peut occuper beaucoup d’espace sur le côté de la propriété et compliquer l’esthétique de l’installation.

Une thermopompe multizone SENVILLE 48 000 BTU permet de concentrer toute la production frigorifique autour d’une seule unité extérieure.

Mais les cinq têtes ne seront pas nécessairement de même capacité.

L’aire principale peut demander une unité sensiblement plus grande que les chambres. Le sous-sol peut nécessiter une capacité différente de celle d’une chambre située directement sous l’entretoit.

La sélection des unités intérieures doit donc correspondre à la réalité du bâtiment, et non simplement à une division mathématique de la capacité extérieure.

La SENA-48HF-MOA est réellement conçue pour les applications multizones

La brochure fournie illustre une configuration commerciale deux zones avec deux unités de 24 000 BTU, mais elle identifie clairement la SENA-48HF-MOA comme une plateforme pouvant accepter 2 à 6 zones.

Pour une configuration AirGreen cinq zones, nous utilisons cette même plateforme extérieure avec un jumelage d’unités intérieures compatible avec les besoins de la propriété.

C’est un détail important pour le référencement produit : la page commerciale Senville illustrée dans la brochure montre deux unités intérieures parce qu’elle présente un ensemble deux zones précis, et non parce que l’unité extérieure est limitée à deux zones. La fiche technique établit clairement une plage de 2 à 6 zones.

23 SEER2 : une efficacité intéressante pour une thermopompe multizone de grande capacité

La SENA-48HF-MOA affiche un rendement de 23 SEER2.

Senville indique aussi :

• EER2 : 12
• HSPF2 région 4 : 11
• HSPF2 région 5 : 9
• COP nominal : 3,7 W/W.

Le SEER2 représente le rendement saisonnier en climatisation. Pour une propriété utilisant cinq unités intérieures pendant une bonne partie de l’été, l’efficacité du compresseur extérieur devient particulièrement importante.

Il faut toutefois éviter de lire le 23 SEER2 comme une garantie automatique de consommation minimale.

Le rendement réel dépend aussi :

• du nombre de zones en demande;
• des températures programmées;
• du dimensionnement de chaque unité intérieure;
• de l’état des filtres;
• de la qualité de l’installation;
• de la longueur totale de tuyauterie;
• de l’isolation du bâtiment;
• de la fréquence d’utilisation.

Une thermopompe bien cotée mais mal dimensionnée peut fonctionner dans des conditions moins favorables qu’un système sélectionné correctement.

Une plage de modulation très large

Les données techniques du groupe extérieur indiquent une capacité de climatisation de 47 000 BTU/h, avec une plage de fonctionnement allant approximativement de 12 000 à 57 000 BTU/h.

En chauffage, la capacité nominale indiquée est de 49 000 BTU/h, avec une plage de 13 000 à 57 000 BTU/h.

Cette modulation prend tout son sens avec cinq zones.

À un moment donné, seule une chambre peut avoir besoin de chauffage. Deux heures plus tard, quatre zones peuvent demander simultanément de l’énergie.

Le compresseur inverter ajuste sa production dans la limite de sa plage de fonctionnement plutôt que de fonctionner constamment à sa valeur maximale.

Cinq zones ne donnent pas cinq fois 48 000 BTU

C’est une distinction fondamentale.

Les unités intérieures peuvent avoir, ensemble, des capacités nominales importantes, mais la puissance réellement disponible dépend toujours de ce que l’unité extérieure peut fournir.

La thermopompe distribue sa capacité entre les zones actives.

Lorsque plusieurs zones demandent simultanément leur maximum, le compresseur doit répartir sa production.

Chez AirGreen, c’est précisément pourquoi nous évitons de surdimensionner systématiquement chaque tête intérieure. Une combinaison trop ambitieuse sur papier peut donner une répartition moins cohérente lorsque toutes les zones travaillent en même temps.

Une capacité hivernale particulièrement intéressante à -8 °C

Selon les données de cette configuration AirGreen, la thermopompe fournit environ :

• 45 000 BTU/h à -8 °C
• COP : 2,6 à -8 °C

Cette température est très pertinente pour une installation dans le Grand Montréal.

Un COP de 2,6 signifie qu’à cette condition donnée, le système peut transférer environ 2,6 unités d’énergie thermique pour chaque unité d’électricité utilisée par le cycle frigorifique.

Pour un bâtiment chauffé principalement à l’électricité, ce type de rendement permet à la thermopompe de réduire considérablement la part du chauffage assurée directement par des éléments résistifs pendant une grande partie de l’hiver, lorsque le dimensionnement du bâtiment est adéquat.

47 000 BTU à -15 °C : une capacité qui reste élevée

À -15 °C, les données fournies indiquent environ 47 000 BTU/h de capacité de chauffage.

C’est une caractéristique importante pour une thermopompe climat froid au Québec.

Le chiffre doit toutefois toujours être mis en relation avec les pertes thermiques de la propriété.

Une maison perdant 30 000 BTU/h à cette température se trouve dans une situation très différente d’un bâtiment qui en perd 55 000.

La thermopompe ne doit jamais être sélectionnée uniquement sur la base de sa capacité maximale : nous comparons ce qu’elle peut fournir aux besoins réels du bâtiment.

À -30 °C, la thermopompe fonctionne encore, mais sa capacité diminue

La température minimale de chauffage indiquée est de -30 °C. Cette limite est également confirmée dans la documentation Senville, qui indique -22 °F / -30 °C comme température extérieure minimale de chauffage.

À cette température, les données AirGreen indiquent environ :

• 24 600 BTU/h
• COP : 1,27

Cette information est capitale pour le propriétaire.

Une thermopompe annoncée comme fonctionnant à -30 °C ne produit pas nécessairement sa capacité nominale complète à cette température.

Avec cinq zones, cette réalité devient encore plus visible. Si toutes les pièces demandent beaucoup de chaleur lors d’une vague de froid à -30 °C, les 24 600 BTU disponibles doivent être partagés entre elles.

Un chauffage complémentaire peut alors devenir nécessaire selon les pertes thermiques de la propriété.

Pourquoi nous insistons sur cette nuance lors de nos estimations

Sur le terrain, nous rencontrons encore des propriétaires qui pensent qu’une thermopompe « 48 000 BTU jusqu’à -30 °C » fournit automatiquement 48 000 BTU à -30 °C.

Ce sont deux caractéristiques différentes :

• 48 000 BTU correspond à la classe de capacité nominale;
• -30 °C correspond à la limite de fonctionnement annoncée;
• la capacité disponible à -30 °C est ici donnée à environ 24 600 BTU/h.

Présenter cette différence avant l’installation permet d’éviter des attentes irréalistes pendant les quelques journées les plus froides de l’hiver.

Une vraie thermopompe climat froid

La configuration AirGreen est indiquée COLD CLIMATE : Oui.

Senville présente également cette famille comme une thermopompe climat froid capable de fournir du chauffage jusqu’à -30 °C.

Pour une installation à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, cette caractéristique est beaucoup plus pertinente qu’une thermopompe conçue principalement pour des climats où les températures négatives sévères sont rares.

ENERGY STAR et numéro AHRI

La configuration est ENERGY STAR, avec la référence 3630067 et le numéro AHRI 215735320.

La documentation Senville associée au produit confirme également sa certification ENERGY STAR.

Pour AirGreen, le numéro AHRI est particulièrement important lors de la préparation d’un dossier de subvention pour thermopompe.

Nous ne vérifions pas uniquement la marque ou la capacité extérieure. Le jumelage exact des unités doit correspondre aux exigences applicables au programme.

Une subvention provinciale indiquée à 5 400 $

La fiche AirGreen indique une subvention provinciale de 5 400 $ pour cette configuration.

Sur une installation cinq zones, ce montant peut représenter une part significative du coût du projet.

Nous recommandons cependant de considérer ce montant comme conditionnel à l’admissibilité finale.

Selon le programme applicable, il peut être nécessaire de vérifier :

• l’AHRI exact;
• les modèles intérieurs;
• le type de bâtiment;
• le statut ENERGY STAR;
• le lieu d’installation;
• la date de réalisation;
• les documents justificatifs;
• les règles en vigueur au moment de la demande.

Nous préférons valider ces détails avant l’installation afin que le client compare les solutions à partir d’informations réalistes.

Installer cinq zones correctement : les détails techniques qui déterminent le confort à long terme

Cinq têtes murales demandent une vraie stratégie d’emplacement

Sur une installation cinq zones, l’une des décisions les plus importantes n’est pas le modèle du compresseur : c’est l’emplacement de chaque unité intérieure.

Une unité peut avoir la bonne capacité et néanmoins mal desservir sa zone si elle souffle vers :

• un escalier;
• un corridor;
• une porte constamment ouverte;
• un mur opposé trop rapproché;
• une grande ouverture menant à un autre étage.

Chez AirGreen, nous regardons la circulation de l’air avant de percer.

Pour chaque zone, nous analysons :

• où les occupants passent le plus de temps;
• où l’air chaud s’accumule;
• où le soleil frappe;
• la hauteur disponible;
• le parcours du drain;
• l’accès à l’extérieur;
• la longueur de tuyauterie.

Une tête dans le corridor ne garantit pas le confort dans quatre chambres

C’est un cas que nous rencontrons régulièrement.

Un propriétaire souhaite éviter plusieurs unités intérieures et propose d’installer une seule grande tête dans un corridor desservant plusieurs chambres.

Lorsque les portes sont fermées, la distribution devient limitée.

Une thermopompe sans conduits chauffe et climatise principalement l’air qu’elle peut réellement déplacer dans son champ de diffusion.

Une configuration cinq zones permet précisément de placer davantage de points de distribution là où ils sont utiles, particulièrement dans une maison compartimentée.

Wi-Fi inclus : beaucoup plus utile quand on gère cinq zones

Le système offre le Wi-Fi et la documentation Senville indique qu’il est possible de contrôler le système à distance, de modifier les réglages et de créer des horaires depuis une application.

Sur cinq zones, la fonction devient particulièrement pratique.

Un propriétaire peut par exemple :

• maintenir les chambres inutilisées à une température différente;
• augmenter le confort du salon avant son retour;
• réduire la demande du sous-sol pendant la nuit;
• ajuster les zones selon les horaires d’occupation.

Le zonage apporte surtout de la valeur lorsque chaque espace est réellement utilisé de manière différente.

Les zones ne sont pas cinq systèmes complètement indépendants

Il faut garder une limite importante en tête.

Toutes les unités intérieures sont raccordées à la même unité extérieure. Elles ne fonctionnent donc pas comme cinq thermopompes autonomes.

Les modes doivent généralement rester compatibles.

Il ne faut pas concevoir le système en prévoyant qu’une chambre chauffera alors qu’une autre unité connectée au même groupe extérieur climatisera simultanément.

Dans une maison résidentielle, cette restriction est généralement facile à gérer.

Elle peut cependant être importante dans certaines applications commerciales ou dans une propriété comportant des zones aux charges très différentes.

Cinq parcours de tuyauterie : la conception avant l’installation est essentielle

Une configuration cinq zones signifie plusieurs jeux de lignes frigorifiques.

La fiche AirGreen indique une tuyauterie de 3/8 po – 5/8 po pour cette plateforme, mais les raccordements réels des différentes unités intérieures doivent être validés selon les têtes choisies et la configuration finale.

Nous planifions notamment :

1. la sortie de chaque unité intérieure;
2. le trajet vers l’unité extérieure;
3. les longueurs;
4. les dénivellations;
5. les protections extérieures;
6. les raccordements frigorifiques;
7. l’accès pour le service.

Sur une maison à plusieurs étages, ces parcours peuvent rapidement devenir l’une des parties les plus complexes du projet.

Une précharge de R-454B pouvant couvrir jusqu’à 150 pieds

La documentation du manufacturier indique que l’unité utilise du R-454B, avec une charge de 151,68 oz et une précharge couvrant jusqu’à 150 pi de tuyauterie selon les règles applicables à l’installation.

Sur un système cinq zones, la longueur totale des conduites augmente rapidement.

Cette précharge constitue donc une donnée utile, mais elle ne remplace pas la vérification des longueurs maximales et des règles de charge du manufacturier.

Nous calculons toujours la configuration réelle plutôt que de supposer que « 150 pi inclus » signifie que n’importe quelle combinaison totalisant 150 pi est automatiquement acceptable.

Cinq unités intérieures signifient aussi cinq drains

Chaque unité intérieure produit de la condensation en mode climatisation.

Une installation cinq zones comporte donc cinq drains à gérer correctement.

Lorsque la pente naturelle est disponible, nous privilégions le drainage gravitaire.

Lorsque la géométrie du bâtiment l’empêche, une pompe à condensat peut être nécessaire.

Les problèmes que nous cherchons à éviter sont très concrets :

• eau sur le mur;
• refoulement du drain;
• pompe bruyante;
• odeurs;
• traces d’humidité;
• arrêts causés par un dispositif de sécurité.

Un beau parcours de tuyauterie n’est pas une bonne installation si le drainage a été négligé.

4 503 CFM à l’extérieur : cette unité doit respirer

La SENA-48HF-MOA déplace jusqu’à environ 4 502,8 CFM d’air à l’unité extérieure. La documentation confirme également un niveau sonore de 65 dB.

Il faut donc éviter d’enfermer le groupe extérieur dans un espace trop étroit.

Nous regardons :

• les dégagements;
• la proximité d’une clôture;
• les murs voisins;
• les végétaux;
• l’accès de service;
• la direction du bruit;
• la neige;
• le dégivrage.

Une thermopompe extérieure a besoin d’un débit d’air important pour échanger correctement l’énergie avec l’air ambiant.

Une unité extérieure de 246,47 lb

Le poids annoncé de l’unité extérieure est de 246,47 lb, avec des dimensions de 37,48 × 16,34 × 52,48 po.

C’est une unité importante physiquement.

Le support doit donc être sélectionné en conséquence, particulièrement au Québec où l’on doit aussi considérer :

• les cycles gel-dégel;
• la neige;
• l’eau produite pendant les cycles de dégivrage;
• la stabilité du sol;
• l’accès pour l’entretien.

Chez AirGreen, nous évitons de traiter une unité de cette taille comme un petit compresseur mural standard.

65 dB : l’emplacement acoustique compte

Le niveau sonore extérieur indiqué est de 65 dB.

Le chiffre seul ne décrit pas toute la perception du bruit.

Une unité placée dans un passage très étroit entre deux murs peut sembler plus présente qu’une unité installée dans un espace ouvert.

Nous évitons autant que possible :

• les fenêtres de chambres;
• les terrasses;
• les cours enclavées;
• les murs pouvant réfléchir fortement le bruit.

Alimentation électrique : MCA de 37 A, MOP de 40 A

La SENA-48HF-MOA fonctionne sur 208/230 V monophasé, avec :

• MCA : 37 A
• MOP : 40 A.

Sur certaines maisons de Montréal encore équipées d’un service électrique plus limité, cette donnée doit être vérifiée avant la commande.

Une thermopompe cinq zones n’est pas un appareil que nous recommandons d’ajouter à un panneau sans vérifier la charge existante.

Diagnostics intégrés et détection de fuite

La documentation Senville mentionne des fonctions de diagnostic automatique et de détection de fuite, destinées à signaler certaines anomalies et à faciliter la maintenance.

Sur une installation comportant cinq zones, cette fonction peut être particulièrement utile parce qu’un problème ne se manifeste pas toujours de manière identique dans toutes les unités intérieures.

Un code de diagnostic reste toutefois un point de départ. Un technicien doit encore vérifier la pression, les températures, les communications et les paramètres électriques avant de conclure à la cause d’une panne.

Entretien : cinq filtres minimum, cinq unités à surveiller

Une thermopompe cinq zones offre beaucoup de flexibilité, mais elle comporte aussi davantage d’unités intérieures à entretenir.

Chaque tête possède :

• ses filtres;
• son échangeur;
• sa turbine;
• son bac de condensat;
• son drain.

Nous recommandons notamment de :

• nettoyer régulièrement les filtres;
• vérifier les turbines lorsque le débit diminue;
• surveiller les drains;
• conserver les entrées d’air dégagées;
• garder l’unité extérieure libre de feuilles et de neige;
• effectuer un nettoyage approfondi lorsque l’encrassement l’exige.

Une tête très sale peut se comporter différemment des quatre autres et donner l’impression d’un problème de répartition alors que la cause est simplement un manque de débit d’air.

Garantie

Ce système est couvert 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur, avec possibilité de garantie supplémentaire.

Une installation professionnelle est requise pour maintenir la couverture de garantie complète et les performances prévues.

Pourquoi cette configuration peut convenir à une grande maison de Montréal ou de la Rive Sud

La SENVILLE 5-zones R454B 48 000 BTU peut être particulièrement pertinente lorsqu’une propriété :

• ne possède pas de conduits;
• comporte plusieurs pièces fermées;
• compte trois niveaux;
• possède un sous-sol aménagé;
• nécessite plusieurs points de distribution;
• manque d’espace extérieur pour plusieurs condensateurs;
• bénéficie d’un jumelage admissible aux aides financières.

Elle combine alors plusieurs caractéristiques importantes :

• 23 SEER2
• 11 HSPF2
• chauffage jusqu’à -30 °C
• environ 45 000 BTU à -8 °C
• environ 47 000 BTU à -15 °C
• certification climat froid
• certification ENERGY STAR
• Wi-Fi inclus
• possibilité de cinq contrôles de zones
• subvention indiquée pouvant atteindre 5 400 $, sous réserve d’admissibilité.

Dans quels cas nous envisagerions plutôt plusieurs systèmes indépendants

Un système cinq zones n’est pas toujours la meilleure réponse.

Chez AirGreen, nous pouvons privilégier deux ou plusieurs systèmes indépendants lorsque :

• les zones présentent des besoins extrêmement différents;
• certaines doivent fonctionner fréquemment dans des modes opposés;
• la redondance est prioritaire;
• les parcours frigorifiques deviennent excessivement longs;
• l’espace extérieur accepte facilement plusieurs unités;
• le bâtiment serait mieux desservi par plusieurs capacités indépendantes.

Un seul gros groupe extérieur offre un avantage évident en matière d’encombrement, mais il concentre également les cinq zones autour d’une seule machine.

Cette réalité fait partie du choix.

Pourquoi AirGreen traite une installation cinq zones comme un projet de conception CVAC

Chez AirGreen Climatisation & Chauffage, nous considérons qu’un système cinq zones nécessite davantage qu’une sélection de cinq unités murales.

Nous devons coordonner :

• cinq charges thermiques;
• cinq emplacements;
• cinq drains;
• cinq parcours frigorifiques;
• les communications;
• le circuit électrique;
• l’unité extérieure;
• les dégagements;
• le support;
• la mise en service;
• l’admissibilité aux subventions.

C’est cette coordination qui transforme un ensemble d’équipements en un véritable système CVAC multizone.

Une SENVILLE de 48 000 BTU correctement configurée peut offrir un excellent contrôle du confort sur plusieurs secteurs. Une mauvaise répartition des capacités peut au contraire donner une zone surchauffée, une autre insuffisamment climatisée et une troisième qui fonctionne inutilement.

Demandez une soumission AirGreen pour votre SENVILLE 5-Zones 48 000 BTU

Vous envisagez une thermopompe 5-zones SENVILLE R454B de 48 000 BTU pour une maison, un duplex, un multilogement ou un espace commercial?

Contactez AirGreen pour une évaluation complète. Nous pouvons analyser les besoins de chacune des cinq zones, sélectionner les unités intérieures appropriées, vérifier l’alimentation électrique, planifier la tuyauterie et le drainage, déterminer l’emplacement du groupe extérieur et vérifier les aides financières applicables.

Nous réalisons des installations de thermopompes multizones à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie, avec une attention particulière au dimensionnement, à l’efficacité hivernale et à la qualité de l’installation.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur.
