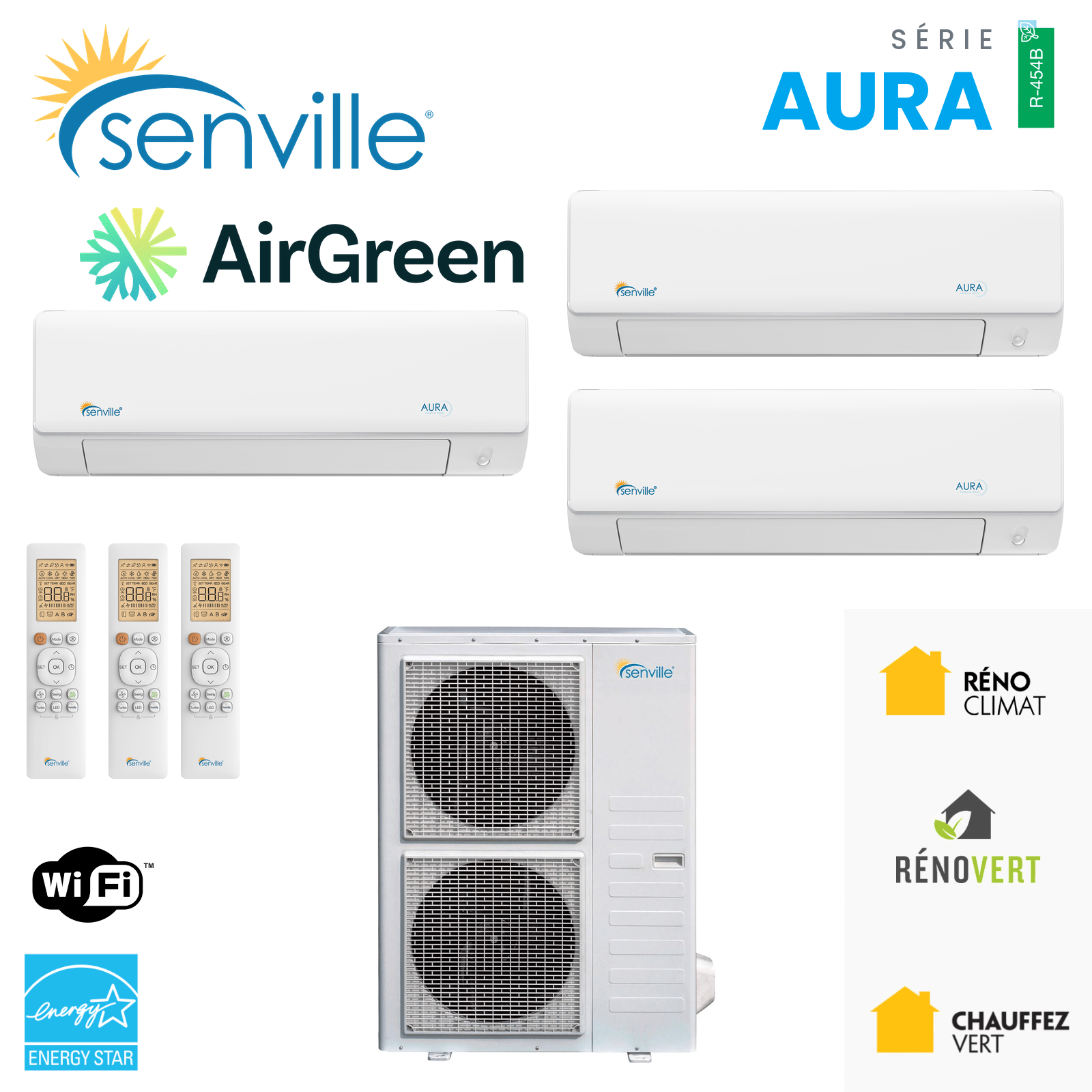

Thermopompe 3-Zones SENVILLE R454B | 48000 BTU

Une solution multizone de grande capacité pour trois secteurs distincts d’une maison ou d’un commerce

La thermopompe 3-zones SENVILLE R454B de 48 000 BTU, articulée autour de l’unité extérieure SENA-48HF-MOA, vise les propriétés où un seul appareil mural ne peut pas répartir correctement le chauffage et la climatisation. Elle permet de desservir plusieurs secteurs indépendants à partir d’un seul groupe extérieur, tout en donnant à chaque zone son propre contrôle et sa propre unité intérieure.

C’est une configuration particulièrement pertinente à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, où nous rencontrons régulièrement des maisons à plusieurs étages, des duplex, des agrandissements, des espaces ouverts combinés à des chambres fermées ou encore de petits bâtiments commerciaux pour lesquels un système central à conduits serait difficile ou coûteux à ajouter.

La base mécanique du système est la SENA-48HF-MOA, une thermopompe sans conduits multizone capable d’accepter de 2 à 6 zones selon la configuration. La brochure jointe présente commercialement un ensemble deux zones de 24 000 + 24 000 BTU, mais les spécifications techniques du groupe extérieur confirment que la plateforme SENA-48HF-MOA peut desservir entre deux et six unités intérieures. Une configuration trois zones fait donc partie des possibilités de cette plateforme.

Pour cette configuration AirGreen, les principales données sont :

• Unité extérieure : SENA-48HF-MOA
• Capacité de refroidissement annoncée : 48 000 BTU
• AHRI : 215735320
• Référence ENERGY STAR : 3630067
• SEER2 : 23,0
• EER2 : 12,0
• HSPF2 : 11,0
• Réfrigérant : R-454B
• Certification climat froid : oui
• Chauffage jusqu’à -30 °C
• Wi-Fi inclus
• Alimentation : 208/230 V
• MCA : 37 A
• MOP : 40 A
• Débit d’air extérieur maximal : environ 4 503 CFM
• Niveau sonore extérieur : 65 dB
• Dimensions extérieures : 37,48 × 16,34 × 52,48 po
• Tuyauterie indiquée : 3/8 po – 5/8 po
• Volets verticaux et horizontaux automatiques
• Garantie supplémentaire possible
• Subvention provinciale indiquée : 5 400 $, sous réserve des critères applicables au projet.

Une vraie plateforme multizone, et non trois thermopompes indépendantes

Le principe est simple à comprendre, mais il change complètement la manière de dimensionner le projet.

Avec trois thermopompes indépendantes, chaque unité intérieure possède son propre compresseur extérieur. Avec une thermopompe 3-zones, les trois unités intérieures sont raccordées à un seul compresseur extérieur.

Cela peut représenter un avantage important lorsqu’on souhaite :

• limiter le nombre d’unités visibles à l’extérieur;
• chauffer trois étages;
• desservir un rez-de-chaussée, un sous-sol et un étage;
• répartir la climatisation entre un espace ouvert et deux secteurs fermés;
• réduire l’encombrement mécanique autour de la propriété;
• conserver une gestion individuelle de la température dans chaque zone.

Le revers de cette architecture est que les trois unités intérieures partagent la capacité disponible de la SENA-48HF-MOA.

Le dimensionnement doit donc être fait comme un ensemble.

La capacité réelle de la SENA-48HF-MOA dépasse largement une simple mention « 48 000 BTU »

La fiche technique Senville associée à l’unité extérieure indique une capacité de climatisation de 47 000 BTU/h, avec une plage modulante de 12 000 à 57 000 BTU/h. En chauffage, elle indique 49 000 BTU/h, avec une plage pouvant varier entre 13 000 et 57 000 BTU/h.

Ces données montrent pourquoi la technologie inverter est essentielle sur un appareil multizone.

La machine n’est pas obligée de fonctionner constamment à sa capacité maximale. Lorsque les trois zones demandent peu d’énergie, le compresseur peut réduire sa production. Lorsque plusieurs zones demandent simultanément du chauffage ou de la climatisation, il peut augmenter sa capacité dans les limites de son enveloppe de fonctionnement.

Pour le confort, cela contribue notamment à :

• réduire les variations importantes de température;
• limiter les démarrages et arrêts inutiles;
• adapter la production à la charge réelle du bâtiment;
• mieux répartir l’énergie lorsque toutes les zones ne travaillent pas à la même intensité.

Trois zones ne signifient pas nécessairement trois unités identiques

C’est l’une des erreurs que nous voulons éviter chez AirGreen.

Lorsqu’un propriétaire souhaite une thermopompe trois zones de 48 000 BTU, il peut être tentant de diviser simplement 48 000 par trois et de conclure qu’il faut trois unités intérieures de 16 000 BTU environ.

Ce raisonnement est trop simpliste.

Prenons un scénario très courant sur la Rive Sud :

• le rez-de-chaussée comporte une cuisine, une salle à manger et un salon ouverts;
• l’étage contient plusieurs chambres;
• le sous-sol est plus frais, moins exposé au soleil et partiellement sous terre.

Les trois zones n’ont pas les mêmes besoins.

Le rez-de-chaussée peut avoir une importante charge de climatisation en raison des fenêtres et de la cuisine. L’étage peut être le secteur le plus chaud l’été à cause de l’entretoit. Le sous-sol peut demander beaucoup moins de climatisation mais davantage de chauffage pendant certaines périodes.

Chez AirGreen, nous analysons donc la charge de chaque zone individuellement avant de sélectionner les unités intérieures compatibles.

La brochure illustre un système deux zones, mais l’unité extérieure permet davantage

Un détail important de la documentation jointe mérite d’être clarifié.

La page commerciale présentée dans la brochure montre une configuration SENA/48HF/D avec deux unités intérieures de 24 000 BTU chacune.

Cela ne veut pas dire que la SENA-48HF-MOA est limitée à deux zones.

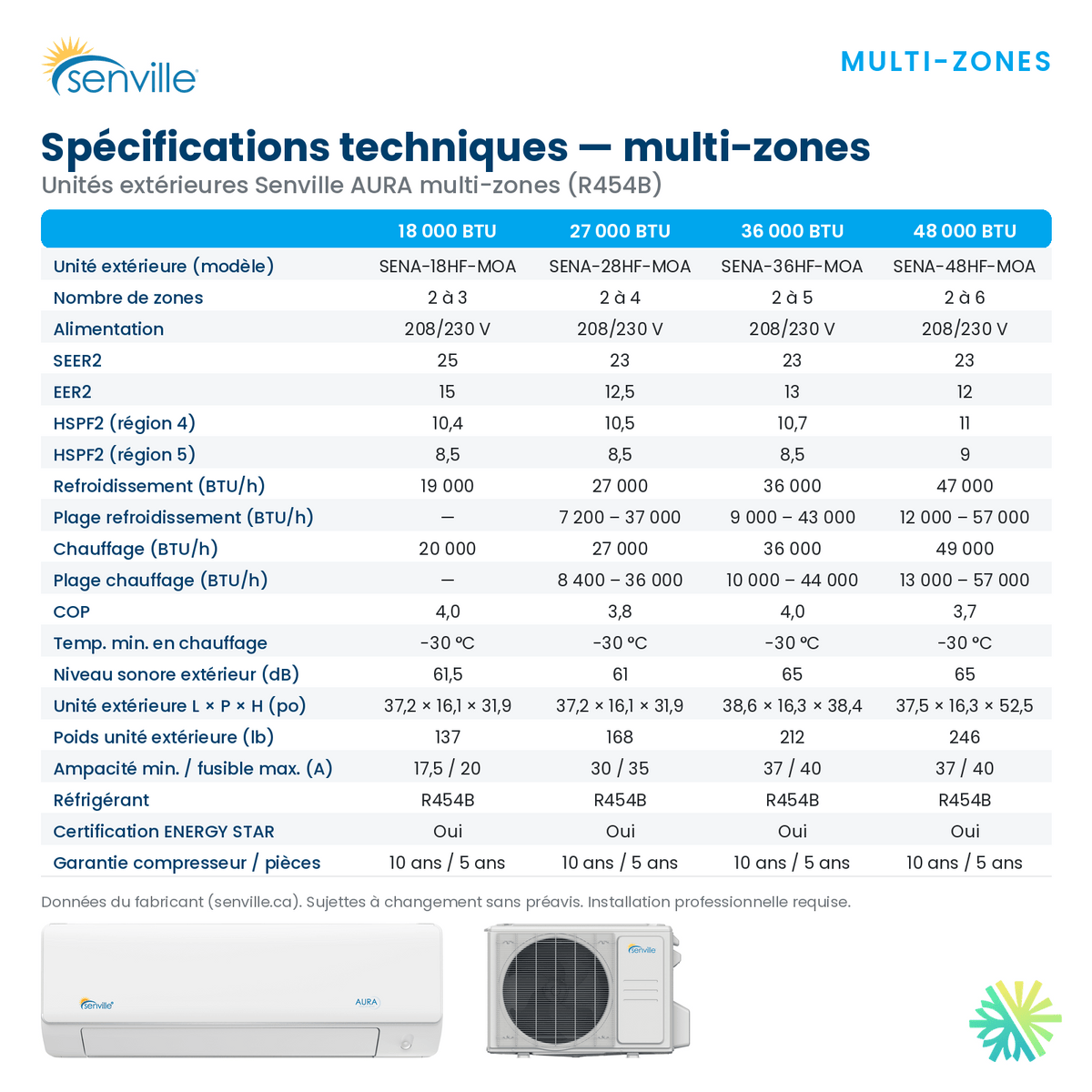

Dans le tableau des spécifications, le manufacturier indique explicitement 2 à 6 zones pour cette unité extérieure.

Pour une page AirGreen consacrée à la configuration trois zones, le point important est donc la plateforme extérieure et le jumelage final choisi avec les unités intérieures appropriées.

Nous validons toujours le jumelage exact avant l’installation, notamment lorsque le projet doit correspondre à un numéro AHRI ou aux conditions d’un programme de subvention.

23 SEER2 : une efficacité saisonnière élevée en climatisation

Le système affiche 23 SEER2. La documentation Senville confirme également un EER2 de 12, un HSPF2 région 4 de 11 et un HSPF2 région 5 de 9.

Pour une thermopompe multizone de cette capacité, ces valeurs sont intéressantes, particulièrement lorsque le système remplace plusieurs climatiseurs vieillissants.

Une cote élevée sur papier ne garantit toutefois pas automatiquement une faible consommation.

Les résultats réels dépendent aussi de :

• la température demandée dans chaque zone;
• la longueur et la qualité des lignes frigorifiques;
• la fréquence d’utilisation des trois unités intérieures;
• l’isolation du bâtiment;
• l’emplacement des têtes murales;
• la propreté des filtres et des serpentins;
• le réglage des volets;
• la répartition de la capacité entre les zones.

C’est pourquoi une installation CVAC correctement planifiée reste aussi importante que la cote SEER2.

Le HSPF2 de 11,0 intéresse particulièrement les propriétaires qui chauffent beaucoup à l’électricité

Pour le Québec, le rendement hivernal mérite une attention aussi importante que le SEER2.

Un HSPF2 de 11 indique un bon niveau d’efficacité saisonnière dans les conditions de test correspondantes. La fiche Senville associe également au système un COP nominal de 3,7 W/W.

Cette donnée ne signifie pas que le COP restera à 3,7 par -20 °C ou -30 °C.

Le rendement d’une thermopompe baisse généralement lorsque la température extérieure descend. Ce comportement est normal et doit être intégré au dimensionnement du système de chauffage.

45 000 BTU à -8 °C et 47 000 BTU à -15 °C

Les données AirGreen fournies pour cette configuration indiquent :

À -8 °C :

• capacité : 45 000 BTU/h
• COP : 2,6

À -15 °C :

• capacité : 47 000 BTU/h

Ces chiffres sont particulièrement intéressants pour une thermopompe multizone à Montréal, car ils concernent des températures que nous rencontrons régulièrement pendant l’hiver.

À ces conditions, le système conserve une capacité élevée, ce qui aide à couvrir une part importante des besoins de chauffage d’une propriété bien dimensionnée.

Il faut cependant toujours comparer cette capacité aux pertes thermiques réelles du bâtiment.

Une maison ayant des pertes de 55 000 BTU/h à -15 °C n’est pas équivalente à une maison qui en perd 35 000.

À -30 °C, le système continue à chauffer, mais avec une capacité réduite

La SENA-48HF-MOA est conçue pour fonctionner en chauffage jusqu’à -30 °C, et la documentation Senville confirme une température minimale extérieure de -22 °F / -30 °C.

Les données AirGreen indiquent à cette température :

• capacité d’environ 24 600 BTU/h
• COP d’environ 1,27

C’est un exemple important de la différence entre température minimale de fonctionnement et capacité disponible.

Même si l’appareil continue à fonctionner à -30 °C, il ne fournit pas nécessairement ses 48 000 BTU nominaux.

Pour un propriétaire de Laval, Terrebonne, Blainville, Longueuil, Boucherville ou Montréal, cette nuance peut déterminer si un chauffage d’appoint sera requis lors des journées les plus froides.

Une thermopompe certifiée pour climat froid

La configuration est indiquée COLD CLIMATE : Oui.

La documentation Senville décrit également le système comme une thermopompe pour climat froid capable de chauffer jusqu’à -30 °C.

Cette caractéristique est particulièrement pertinente au Québec.

Nous rencontrons encore des installations où un ancien système cesse pratiquement de contribuer au chauffage dès que la température extérieure descend fortement. Avec une thermopompe moderne destinée au climat froid, l’objectif est de prolonger la période pendant laquelle le compresseur contribue réellement au chauffage de la maison.

ENERGY STAR et référence précise du système

Le système est indiqué ENERGY STAR, avec la référence 3630067.

La documentation Senville confirme également la certification ENERGY STAR de cette plateforme.

Pour un projet avec aide financière, ce détail doit être vérifié en même temps que :

• le numéro AHRI;
• la combinaison exacte des unités intérieures;
• l’adresse d’installation;
• les critères du programme;
• la date de l’installation;
• les documents requis.

Chez AirGreen, nous ne considérons pas une subvention comme automatiquement acquise simplement parce qu’une unité extérieure porte une certification.

Une subvention provinciale indiquée à 5 400 $

Pour cette configuration AirGreen, la subvention provinciale indiquée est de 5 400 $.

Sur un système trois zones, ce montant peut modifier sensiblement le coût net du projet.

Il faut toutefois confirmer l’admissibilité avant de finaliser la décision d’achat. Les programmes peuvent dépendre de la combinaison exacte des équipements et de plusieurs autres critères techniques ou administratifs.

C’est particulièrement important avec les systèmes multizones, où deux installations utilisant la même unité extérieure peuvent ne pas nécessairement avoir le même jumelage intérieur ni la même certification.

Wi-Fi inclus : chaque zone devient plus facile à gérer

La SENA-48HF est équipée pour le contrôle Wi-Fi.

La documentation Senville indique que le système peut être contrôlé à distance par application afin de modifier les réglages et créer des horaires.

Sur une installation trois zones, cette fonction prend davantage de sens.

Un propriétaire peut, par exemple :

• réduire la température du sous-sol lorsque personne ne l’utilise;
• maintenir les chambres plus fraîches la nuit;
• ajuster l’aire principale avant de rentrer à la maison;
• modifier les consignes sans se déplacer devant chaque unité.

Cette flexibilité permet d’exploiter réellement le principe du zonage.

Une limite importante des systèmes multizones : les modes doivent rester compatibles

Les unités intérieures raccordées à une même unité extérieure multizone ne fonctionnent pas comme trois systèmes totalement indépendants.

Dans la pratique, les zones doivent généralement travailler dans des modes compatibles. Il ne faut donc pas planifier le système avec l’idée qu’une unité chauffera fortement une pièce pendant qu’une autre produira simultanément de la climatisation.

Dans une résidence normale, ce comportement pose rarement problème.

Mais il peut devenir important dans certaines propriétés :

• grandes surfaces vitrées orientées sud;
• solarium très chaud;
• pièce de serveur;
• commerce avec charges internes élevées;
• sous-sol froid pendant qu’un étage reçoit beaucoup de soleil.

Nous vérifions ce type de situation avant de recommander une configuration multizone.

Installation AirGreen : la réussite d’une thermopompe 3-zones dépend surtout du dimensionnement et du parcours des trois branches

Trois unités intérieures signifient trois parcours frigorifiques à planifier correctement

La fiche AirGreen indique une tuyauterie de 3/8 po – 5/8 po pour cette plateforme.

Sur un système trois zones, la conception des conduites devient plus complexe qu’avec une thermopompe simple zone.

Chaque unité intérieure nécessite son propre parcours.

Nous devons prévoir :

1. le chemin de la tuyauterie;
2. l’emplacement des percements;
3. les longueurs;
4. la différence de hauteur;
5. le drainage de chaque unité intérieure;
6. l’accès aux raccordements;
7. la finition extérieure;
8. la possibilité d’entretien futur.

Dans une maison à trois étages de Montréal, la branche desservant le dernier étage peut nécessiter un parcours beaucoup plus long que celle du rez-de-chaussée.

Il est préférable de régler ces détails avant le chantier plutôt que d’improviser le jour de l’installation.

Le système est préchargé en R-454B pour une longueur importante

La documentation Senville indique du R-454B, une charge annoncée de 151,68 oz et une précharge couvrant jusqu’à 150 pieds de tuyauterie selon les conditions prévues par le manufacturier.

Cette capacité de précharge est particulièrement pertinente pour une plateforme multizone où plusieurs branches peuvent rapidement additionner une longueur importante.

Cela ne signifie toutefois pas que toutes les configurations de 150 pi sont automatiquement acceptables.

Les longueurs individuelles, la hauteur et les règles de raccordement doivent toujours respecter le manuel d’installation applicable au jumelage retenu.

Le R-454B demande des pratiques d’installation adaptées

Le R-454B est le réfrigérant utilisé par cette génération de SENVILLE.

Pour AirGreen, cela signifie que la mise en service doit respecter les procédures propres à l’appareil et au réfrigérant utilisé.

Une installation frigorifique sérieuse comprend notamment :

• des raccordements correctement exécutés;
• une vérification d’étanchéité;
• un vide approprié;
• une validation des longueurs;
• une mise en service conforme;
• des mesures de fonctionnement après démarrage.

Sur un multizone, un problème sur une branche peut se manifester différemment d’une autre, ce qui rend la précision de l’installation encore plus importante.

4 503 CFM à l’extérieur : il faut donner de l’espace au groupe extérieur

La SENA-48HF-MOA déplace jusqu’à environ 4 502,8 CFM d’air à l’extérieur.

Son niveau sonore annoncé est de 65 dB, ses dimensions sont de 37,48 × 16,34 × 52,48 po, et son poids extérieur est d’environ 246,47 lb.

Nous sommes donc devant une unité extérieure imposante.

Son installation demande une base suffisamment robuste et un emplacement qui permette une circulation d’air adéquate.

Nous évitons notamment :

• les coins trop confinés;
• les endroits directement sous une descente de gouttière;
• les zones où la neige s’accumule massivement;
• les espaces sans accès de service;
• les emplacements trop proches d’une fenêtre de chambre;
• les surfaces où l’eau de dégivrage pourrait créer un problème.

246 lb : le support extérieur ne doit pas être improvisé

Le poids annoncé de près de 246,5 lb mérite d’être pris au sérieux.

Une unité de cette taille doit être installée sur une structure appropriée.

Selon la propriété et les conditions du site, nous pouvons privilégier une installation sur support ou sur une base adaptée, avec suffisamment de hauteur pour limiter les problèmes liés à la neige et au dégivrage.

Une unité placée trop près du sol peut devenir difficile à maintenir dégagée pendant un hiver québécois.

MCA 37 A et MOP 40 A : l’électricité doit être vérifiée avant la commande

La fiche technique indique une alimentation 208/230 V, monophasée, 60 Hz, une plage de tension de 187 à 253 V, un MCA de 37 A et une protection maximale de 40 A.

Dans une maison équipée d’un panneau électrique déjà bien chargé, nous devons donc vérifier la capacité disponible.

Nous rencontrons régulièrement des propriétés de Montréal où plusieurs équipements électriques ont été ajoutés au fil des années : chauffe-eau, borne de recharge, cuisinière, sécheuse, chauffage électrique, spa.

Ajouter une thermopompe de grande capacité sans regarder l’ensemble de la charge électrique serait une mauvaise pratique.

L’emplacement des trois têtes intérieures est déterminant

Une unité murale de grande capacité installée au mauvais endroit ne distribuera pas correctement l’air simplement parce qu’elle a beaucoup de BTU.

Pour chaque zone, nous regardons :

• la forme de la pièce;
• la hauteur du plafond;
• les ouvertures vers les autres espaces;
• les portes;
• l’emplacement des fenêtres;
• la direction du soleil;
• l’emplacement des occupants;
• le parcours possible du drain;
• l’accès à la tuyauterie.

Dans une zone ouverte, une unité bien placée peut desservir plusieurs secteurs adjacents. Dans une zone composée de plusieurs chambres fermées, une seule unité murale dans un corridor peut être moins efficace.

Volets automatiques : utiles pour répartir l’air, mais pas pour corriger un mauvais emplacement

Les données AirGreen indiquent des volets verticaux et horizontaux automatiques.

Cette fonction aide à distribuer l’air dans la pièce et réduit le besoin de fixer manuellement une seule direction de soufflage.

Mais la motorisation des volets ne remplace jamais une bonne sélection d’emplacement.

Une tête installée directement devant un escalier peut envoyer une grande partie de son air hors de la zone. Une unité placée trop près d’un plafond, d’une armoire ou d’un obstacle peut également perdre en efficacité de distribution.

Trois drains de condensat : une partie souvent sous-estimée du chantier

Une configuration trois zones signifie également trois unités intérieures produisant de la condensation en climatisation.

Chaque drain doit être pensé correctement.

Lorsque nous pouvons utiliser la gravité, nous privilégions généralement une pente stable vers l’extérieur.

Lorsque ce n’est pas possible, une pompe à condensat peut devenir nécessaire.

Un mauvais drainage peut provoquer :

• des fuites;
• des traces sur les murs;
• des bruits de pompe;
• des problèmes d’odeurs;
• des arrêts de sécurité;
• des appels de service évitables.

Dans un projet multizone, la qualité des drains mérite autant d’attention que les conduites de réfrigérant.

Diagnostics et détection de fuite

Senville indique la présence d’un système de diagnostic automatique et de détection de fuite, conçu pour signaler certaines anomalies et faciliter l’entretien.

C’est une fonction utile, notamment sur un système comportant plusieurs zones.

Elle ne remplace toutefois pas une vérification technique.

Un code ou une alerte aide à orienter le diagnostic, mais il faut encore mesurer les pressions, températures, signaux électriques et conditions réelles d’installation lorsque le système présente une anomalie.

Garantie

Ce système est couvert 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur, avec possibilité de garantie supplémentaire.

Une installation professionnelle est requise pour maintenir la couverture de garantie complète et les performances prévues.

Entretien d’une thermopompe trois zones : trois unités intérieures, trois filtres à surveiller

Un multizone ne demande pas un entretien compliqué, mais il faut éviter de traiter les trois têtes comme si elles formaient un seul appareil intérieur.

Chaque zone possède :

• ses filtres;
• son serpentin;
• sa turbine;
• son drain;
• son contrôle.

Si l’unité du rez-de-chaussée fonctionne beaucoup plus que les deux autres, elle peut nécessiter un nettoyage plus fréquent.

Nous recommandons notamment de :

• nettoyer les filtres régulièrement;
• vérifier l’état des turbines;
• garder les entrées d’air libres;
• surveiller les drains;
• nettoyer les échangeurs lorsque nécessaire;
• garder l’unité extérieure dégagée;
• enlever les accumulations de feuilles ou de neige.

À qui cette SENVILLE trois zones de 48 000 BTU convient-elle particulièrement?

Cette configuration peut être intéressante pour :

• une maison sur trois niveaux;
• un duplex nécessitant plusieurs secteurs de confort;
• une propriété avec agrandissement;
• un rez-de-chaussée ouvert accompagné de deux zones distinctes;
• un petit commerce avec trois espaces séparés;
• une résidence sans réseau de conduits;
• un projet où l’on veut limiter le nombre d’unités extérieures.

Elle présente plusieurs caractéristiques fortes pour le climat québécois :

• 23 SEER2
• 11 HSPF2
• fonctionnement jusqu’à -30 °C
• 45 000 BTU à -8 °C
• 47 000 BTU à -15 °C
• Wi-Fi inclus
• certification ENERGY STAR
• statut climat froid
• possibilité d’une subvention indiquée de 5 400 $

Quand trois systèmes simples peuvent parfois être préférables

Une seule unité extérieure n’est pas toujours la meilleure réponse.

Nous pourrions préférer plusieurs systèmes indépendants si :

• les trois zones ont des horaires très différents;
• les besoins de chauffage sont très déséquilibrés;
• les zones risquent fréquemment d’exiger des modes opposés;
• les parcours frigorifiques deviennent trop complexes;
• une redondance de chauffage est prioritaire;
• l’espace extérieur permet facilement plusieurs condensateurs.

Un système multizone doit être choisi parce qu’il correspond au bâtiment, et non uniquement parce qu’il réduit le nombre d’unités extérieures.

Pourquoi AirGreen accorde autant d’importance au dimensionnement

Chez AirGreen Climatisation & Chauffage, nous voyons souvent la différence entre une thermopompe correctement sélectionnée et une installation choisie uniquement en fonction du nombre de BTU.

Pour une SENVILLE 3-zones R454B de 48 000 BTU, nous vérifions :

• la capacité nécessaire de chacune des trois zones;
• les pertes thermiques;
• les gains solaires;
• l’emplacement des unités intérieures;
• la circulation d’air;
• le chemin des conduites;
• les drains;
• l’alimentation électrique;
• le support du groupe extérieur;
• la gestion de la neige;
• les conditions d’admissibilité aux subventions.

C’est cette approche qui permet de tirer parti des caractéristiques du système sans créer une installation surdimensionnée, mal répartie ou difficile à entretenir.

Demandez une soumission AirGreen pour votre SENVILLE 3-Zones 48 000 BTU

Vous envisagez une thermopompe 3-zones SENVILLE R454B de 48 000 BTU pour votre maison, votre duplex ou votre commerce?

Contactez AirGreen pour une évaluation du projet. Nous pouvons analyser les besoins de chacune des trois zones, vérifier l’alimentation électrique, sélectionner le jumelage d’unités intérieures approprié, planifier les parcours de tuyauterie et confirmer les aides financières applicables.

Nous réalisons des installations de thermopompes multizones à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie, avec une attention particulière au dimensionnement, à la qualité d’installation et au fonctionnement hivernal.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre, directement du distributeur.
