À Saint-Mathieu-de-Beloeil, une MIDEA28 installée sur un balcon étroit sans sacrifier l’accès, l’esthétique ni la circulation d’air
Cette installation de thermopompe double zone MIDEA MIDEA28 à Saint-Mathieu-de-Beloeil, sur la Rive-Sud de Montréal, illustre très bien une réalité que les tableaux de spécifications ne montrent jamais : dans un immeuble résidentiel à logements multiples, le choix d’une thermopompe n’est qu’une partie du travail. L’endroit où nous installons le condensateur, le parcours des conduites frigorifiques, l’intégration des cache-tuyaux à la façade et l’accès futur pour l’entretien sont tout aussi déterminants.

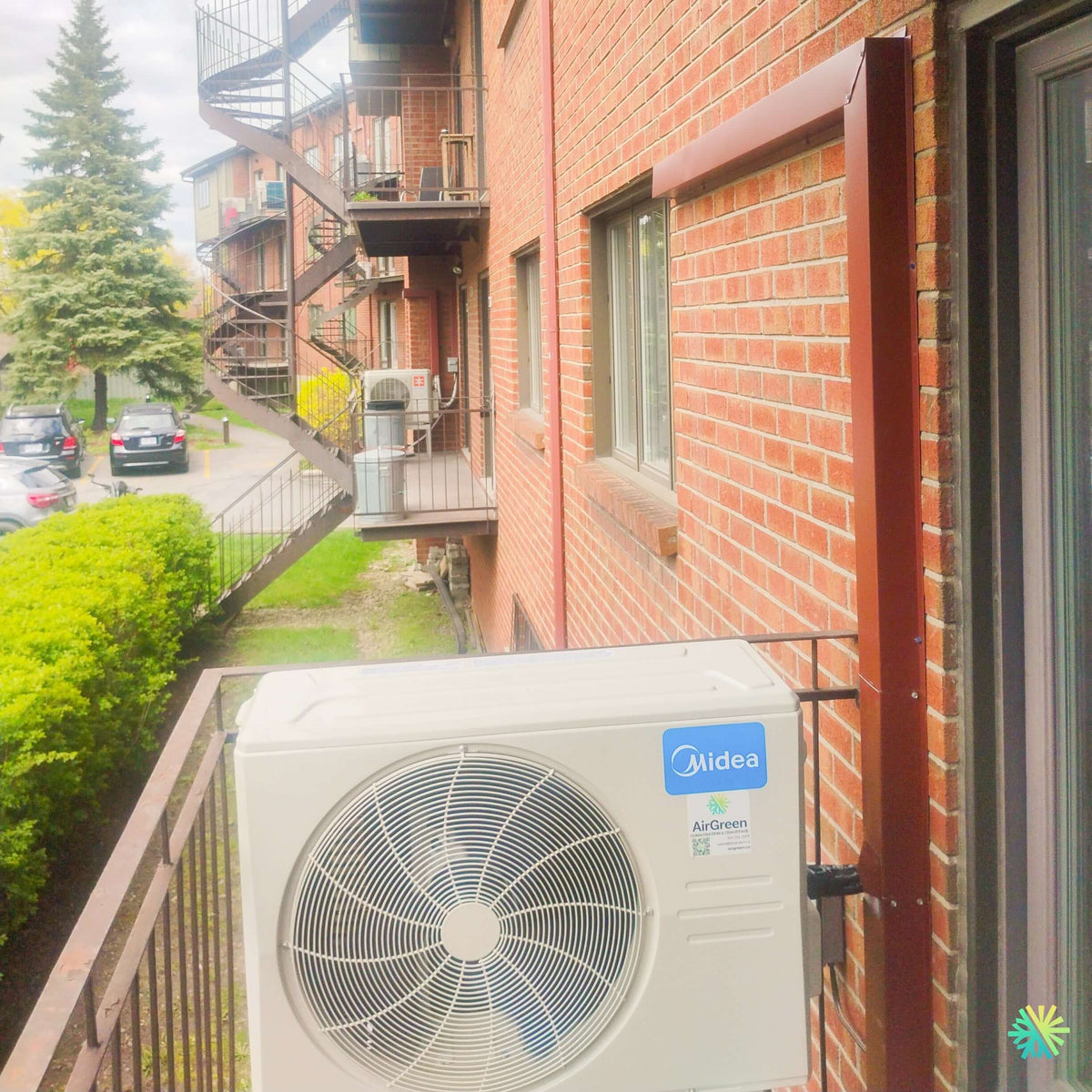

La photo du chantier permet de comprendre immédiatement la contrainte. Nous travaillions sur une façade de brique avec un balcon métallique relativement étroit, bordé d’un garde-corps et situé à proximité d’un escalier extérieur. Plusieurs logements et plusieurs installations mécaniques se trouvent dans le même environnement. Il fallait donc intégrer l’unité extérieure Midea dans un espace défini, sans transformer le balcon en zone mécanique encombrée.
Nous avons également porté une attention particulière au parcours extérieur des raccordements. Le cache-tuyaux brun suit verticalement le mur de brique, puis effectue un retour horizontal au-dessus de l’ouverture. Ce choix permet d'obtenir une finition beaucoup plus cohérente avec les tons de la maçonnerie, des garde-corps et des éléments architecturaux existants qu’un conduit blanc très visible sur toute la façade.
C’est exactement ce que nous recherchons chez AirGreen : une installation CVAC doit être techniquement solide, mais elle doit également avoir l’air d’avoir été pensée pour le bâtiment.
Une contrainte extérieure beaucoup plus intéressante qu’un simple mur libre
Installer un condensateur au niveau du sol et installer le même appareil sur un balcon sont deux projets différents.
Sur ce chantier de Saint-Mathieu-de-Beloeil, le garde-corps, la fenêtre, l’escalier extérieur, le mur de brique et l’espace disponible imposaient plusieurs vérifications avant même de commencer les raccordements. Nous devions notamment considérer le dégagement requis autour de l’unité, la direction du rejet d’air, les vibrations, l’accès au panneau de service et le futur travail d’un technicien.
La grille du ventilateur de l’unité extérieure visible sur la photo est orientée vers le côté ouvert du balcon. C’est un détail important dans une installation de ce genre : l’air rejeté par le condensateur ne doit pas être inutilement emprisonné contre la façade.
Nous devons également réfléchir à ce qui se passera en janvier, pas seulement au résultat esthétique du jour de l’installation. Une thermopompe utilisée en chauffage produit de l’eau pendant ses cycles de dégivrage. Sur un balcon, cette gestion doit être considérée avec attention afin de ne pas créer inutilement de glace dans une zone de circulation.
Le cache-tuyaux brun : un petit détail qui change complètement la façade
L’un des éléments les plus visibles de cette installation est le cheminement des raccordements frigorifiques.
Plutôt que de laisser les conduites, le câble de communication et les autres raccordements exposés, nous les avons intégrés dans un cache-tuyaux extérieur brun, beaucoup plus harmonieux avec la brique rouge-brun du bâtiment.
Sur la photo, ce conduit monte verticalement à côté de l’ouverture puis continue horizontalement au-dessus de celle-ci. Cette géométrie permet de garder le parcours organisé tout en contournant les éléments existants du bâtiment.
Une installation murale mal planifiée peut laisser derrière elle une succession de tuyaux, câbles et changements de direction qui deviennent immédiatement visibles depuis la rue ou le stationnement. Dans un plex, un condo ou un immeuble locatif, l’impact esthétique est multiplié parce que la façade est commune à plusieurs logements.
Nous traitons donc le parcours des lignes comme une véritable partie de l’installation CVAC, et non comme quelque chose à improviser une fois les appareils fixés.
Pourquoi une thermopompe double zone est particulièrement logique ici
Une thermopompe multizone permet de relier plusieurs unités intérieures à un seul condensateur extérieur. Chaque unité intérieure peut ensuite être réglée séparément selon les besoins de la pièce ou de la zone desservie. La documentation Midea précise que les unités intérieures peuvent être contrôlées, programmées et réglées individuellement.
Dans une configuration double zone, cela permet par exemple de desservir deux secteurs dont les besoins ne sont pas identiques : une aire de vie et une chambre, deux étages, un espace avant et un espace arrière ou encore deux sections présentant des charges solaires différentes.
L’avantage extérieur est tout aussi important sur ce chantier. Un seul condensateur signifie moins d’équipement sur le balcon, moins de surfaces occupées et une façade beaucoup plus facile à organiser.
Midea souligne justement que le regroupement de plusieurs unités intérieures autour d’une seule unité extérieure permet de réduire l’espace nécessaire à l’extérieur et de limiter le nombre de sources de bruit autour du bâtiment.
MIDEA28 : une plateforme multizone beaucoup plus flexible que son nom ne le laisse penser
Le nom MIDEA28 correspond à une gamme et non à une capacité unique de 28 000 BTU/h. C’est une distinction importante pour un propriétaire qui compare des soumissions.
La documentation de la gamme répertorie des condensateurs multizones de différentes puissances. Elle indique notamment des capacités extérieures de 18 000, 27 000, 36 000, 48 000 et 55 000 BTU/h, avec des possibilités allant jusqu’à trois, quatre, cinq ou six zones selon le modèle.
Une installation double zone ne signifie donc pas automatiquement qu’il faut sélectionner un condensateur donné. Chez AirGreen, nous déterminons la capacité selon les besoins réels des deux espaces, la combinaison d’unités intérieures autorisée par Midea et la charge thermique du bâtiment.
C’est particulièrement important dans un bâtiment comme celui visible à Saint-Mathieu-de-Beloeil. Deux logements ou deux pièces de superficies semblables peuvent réagir très différemment si l’une se trouve au dernier étage, possède davantage de fenêtres ou reçoit beaucoup plus de soleil.
Jusqu’à -30 °C, ENERGY STAR et réfrigérant R-454B
Pour la série murale MIDEA28, Midea annonce une plateforme utilisant le réfrigérant A2L R-454B, une certification Cold Climate V6.1, une certification ENERGY STAR pour les configurations concernées, ainsi qu’une plage de chauffage pouvant atteindre -30 °C. Selon le modèle et l’appariement, la gamme atteint jusqu’à 27,4 SEER2 et 13,5 HSPF2.
Ces valeurs maximales ne doivent toutefois jamais être transférées automatiquement à n’importe quelle configuration double zone. Dans un système multizone, la combinaison exacte condensateur + unités intérieures détermine les performances certifiées.
C’est pour cette raison que nous insistons sur le numéro de référence AHRI plutôt que de nous contenter du nom commercial de l’appareil.
Des exemples concrets de performances dans la famille MIDEA28 Extreme Heat
La brochure Midea donne des repères intéressants pour comprendre les capacités de la plateforme.
Pour la combinaison de référence utilisant le condensateur MO3HX-H18B-2A, le tableau indique une alimentation de 208/230 V, monophasée, 60 Hz, une capacité nominale de 19 000 BTU/h en climatisation et 20 000 BTU/h en chauffage, avec 25 SEER2, 15 EER2 et 10,4 HSPF2.
Pour le MO4HX-H27B-2A, le même tableau indique 27 000 BTU/h en climatisation et en chauffage, 23 SEER2, 12,5 EER2 et 10,5 HSPF2 pour la combinaison de référence publiée.
La documentation associe notamment le MO4HX-H27B-2A au numéro AHRI 215471460 dans sa combinaison de référence All Easy Pro.
Ces chiffres servent à montrer pourquoi nous ne devrions jamais annoncer le SEER2 ou le HSPF2 d’une installation double zone uniquement à partir du condensateur. L’AHRI exact de la combinaison installée doit être vérifié.
Le surdimensionnement d’un multizone n’est pas une stratégie de sécurité
Une erreur fréquente consiste à additionner simplement la capacité nominale des deux têtes murales et à considérer qu’une unité extérieure plus grosse sera nécessairement meilleure.
La documentation Midea comporte plusieurs pages de règles de combinaison parce que le comportement d’un système multizone dépend de l’ensemble des unités raccordées. Le fabricant précise également que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité peut être réduite, particulièrement en chauffage.
Nous préférons donc analyser :
- la charge de chauffage et de climatisation de chaque zone;
- la capacité minimale et maximale de chaque unité intérieure;
- la combinaison autorisée par Midea;
- la capacité disponible aux températures hivernales;
- le parcours et la longueur des lignes frigorifiques;
- les exigences électriques;
- l’emplacement extérieur et les possibilités de dégivrage;
- le numéro AHRI correspondant à la configuration finale.
Ce travail de sélection est aussi important que la qualité de la pose elle-même.
La technologie Inverter est particulièrement utile dans une installation à deux zones
Une habitation ne demande presque jamais sa capacité maximale pendant toute la journée.
La technologie Inverter de Midea permet au système d’adapter la capacité du compresseur et des ventilateurs aux variations de température et à la charge réelle. Lorsque toutes les pièces ne demandent pas simultanément leur pleine capacité, le système peut travailler à charge partielle plutôt que de fonctionner uniquement selon une logique marche-arrêt.
Dans un système double zone, cette modulation devient très intéressante. Une zone peut avoir atteint sa température de consigne tandis que l’autre continue à demander du chauffage ou de la climatisation.
Le confort devient ainsi beaucoup plus précis qu’avec une solution qui traiterait systématiquement tout le logement de la même façon.
Une installation de thermopompe sur balcon où les détails techniques restent visibles longtemps après notre départ
La qualité d’une installation de thermopompe à Saint-Mathieu-de-Beloeil ne se juge pas uniquement le jour où nous mettons le système en marche. Elle doit rester pratique pour le propriétaire, pour les occupants et pour les techniciens qui devront un jour effectuer un entretien ou un diagnostic.
C’est particulièrement vrai sur un balcon comme celui présenté ici.
Maintenir l’accès à l’unité extérieure
Dans un espace étroit, il serait facile de pousser le condensateur dans un coin simplement pour récupérer quelques centimètres de circulation. Une telle décision peut toutefois compliquer l’accès aux panneaux de service ou réduire les dégagements nécessaires.
Lors de nos installations, nous devons donc trouver un compromis très précis entre utilisation du balcon, dégagement du condensateur, rejet d’air et entretien futur.
La présence d’un escalier métallique extérieur rend cette réflexion encore plus importante. L’installation ne doit pas devenir une gêne inutile pour les déplacements quotidiens ni compliquer l’accès aux différentes sections du bâtiment.
Les vibrations et le bruit prennent une autre dimension dans un immeuble à logements
Un condensateur installé près d’une chambre ou sur une structure reliée au bâtiment mérite une attention particulière.
Une unité extérieure mal stabilisée peut transmettre davantage de vibrations à sa surface de support. Dans un immeuble comprenant plusieurs logements, ce qui semble être un faible bruit mécanique à l’extérieur peut devenir plus perceptible à l’intérieur si les vibrations sont transférées à la structure.
C’est pourquoi nous considérons la stabilité, le support, les dégagements et l’emplacement comme un ensemble. Le but n’est pas uniquement que la machine tienne en place : elle doit fonctionner dans des conditions adaptées à son environnement.
Une autre aide à l’installation : SynchroConnect
Un système multizone comporte plusieurs paires de lignes frigorifiques et plusieurs câbles de communication. Plus il y a de zones, plus il devient important de maintenir une correspondance claire entre chaque circuit.
Midea intègre la technologie SynchroConnect à sa plateforme multizone. Selon la documentation, le système peut diagnostiquer l’état des connexions entre les unités et le condensateur et peut synchroniser la correspondance entre les lignes frigorifiques et le câblage dans certaines situations de raccordement.
Cette fonction constitue un outil intéressant pendant la mise en service, mais elle ne remplace évidemment pas notre méthode de travail : identification des circuits, raccords frigorifiques propres, vérification d’étanchéité, mise sous vide, validation électrique et test fonctionnel complet.
LogisVert : une vérification particulièrement pertinente pour ce type d’immeuble
La photo montre une architecture typique d’un immeuble à plusieurs logements, avec balcons et escaliers extérieurs. Cela ne permet pas, à elle seule, de confirmer le statut légal du bâtiment ni son admissibilité à une subvention, mais cela rend la vérification des programmes Hydro-Québec particulièrement pertinente.
À l’heure actuelle, le programme LogisVert prévoit pour une thermopompe certifiée ENERGY STAR – Climat froid une aide financière de 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C, lorsque toutes les conditions du programme sont respectées. Le montant dépend donc de la capacité reconnue à -8 °C, et non simplement du nombre de BTU indiqué dans le nom commercial de la machine.
Pour certains multilogements, une bonification offerte pour les installations réalisées depuis le 15 juin 2026 peut porter l’aide totale à 220 $ par 1 000 BTU/h à -8 °C.
Cette bonification comporte toutefois des critères précis. Hydro-Québec indique notamment que l’immeuble doit compter au moins deux logements, avoir été construit en 1995 ou avant, posséder un compteur électrique par logement, présenter une valeur foncière par logement inférieure à la médiane régionale et se trouver dans une zone admissible déterminée par Hydro-Québec.
Nous ne considérons donc jamais une subvention comme acquise avant d’avoir vérifié l’adresse, le bâtiment et surtout la combinaison AHRI exacte de la thermopompe.
Un cache-tuyaux bien posé facilite aussi les interventions futures
L’esthétique n’est pas le seul avantage du cache-tuyaux visible sur cette installation.
Un conduit extérieur correctement organisé protège les lignes et rend leur parcours immédiatement compréhensible pour un technicien. Lorsque nous revenons plusieurs années plus tard pour un entretien CVAC ou une réparation, un cheminement logique permet d’identifier beaucoup plus facilement le circuit.
Sur un bâtiment en brique, il permet également d’éviter une accumulation visuelle de conduites indépendantes.
Dans ce projet de Saint-Mathieu-de-Beloeil, la couleur brun foncé est particulièrement bien adaptée : le cache-tuyaux se rapproche visuellement des garde-corps et des tonalités de la maçonnerie plutôt que de former une ligne blanche très contrastante sur toute la façade.
Ce chantier résume bien notre approche chez AirGreen
Une MIDEA28 double zone possède des caractéristiques techniques intéressantes, mais la meilleure fiche de performance ne peut pas compenser une installation mal pensée.
Sur ce chantier de Saint-Mathieu-de-Beloeil, l’espace extérieur limité imposait une véritable planification : condensateur sur balcon, façade de brique, garde-corps, escalier extérieur, proximité des fenêtres et trajet vertical puis horizontal des raccordements.
Notre travail consiste à réunir toutes ces contraintes dans une solution cohérente.
Nous appliquons la même approche pour nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : sélectionner la bonne capacité, vérifier la combinaison des unités, optimiser le parcours frigorifique, prévoir le drainage, respecter les exigences électriques, préserver l’accès au service et réaliser une finition propre.
Pour un propriétaire de condo, de plex, de multilogement ou de maison qui envisage une thermopompe double zone Midea, l’analyse du bâtiment devrait toujours précéder la sélection définitive de l’équipement. Deux installations portant exactement le même nom de modèle peuvent nécessiter des stratégies complètement différentes selon l’architecture.
Chez AirGreen, c’est précisément cette partie du travail qui nous intéresse : adapter le système CVAC au bâtiment réel, plutôt que de forcer le bâtiment à s’adapter à une installation standard.
