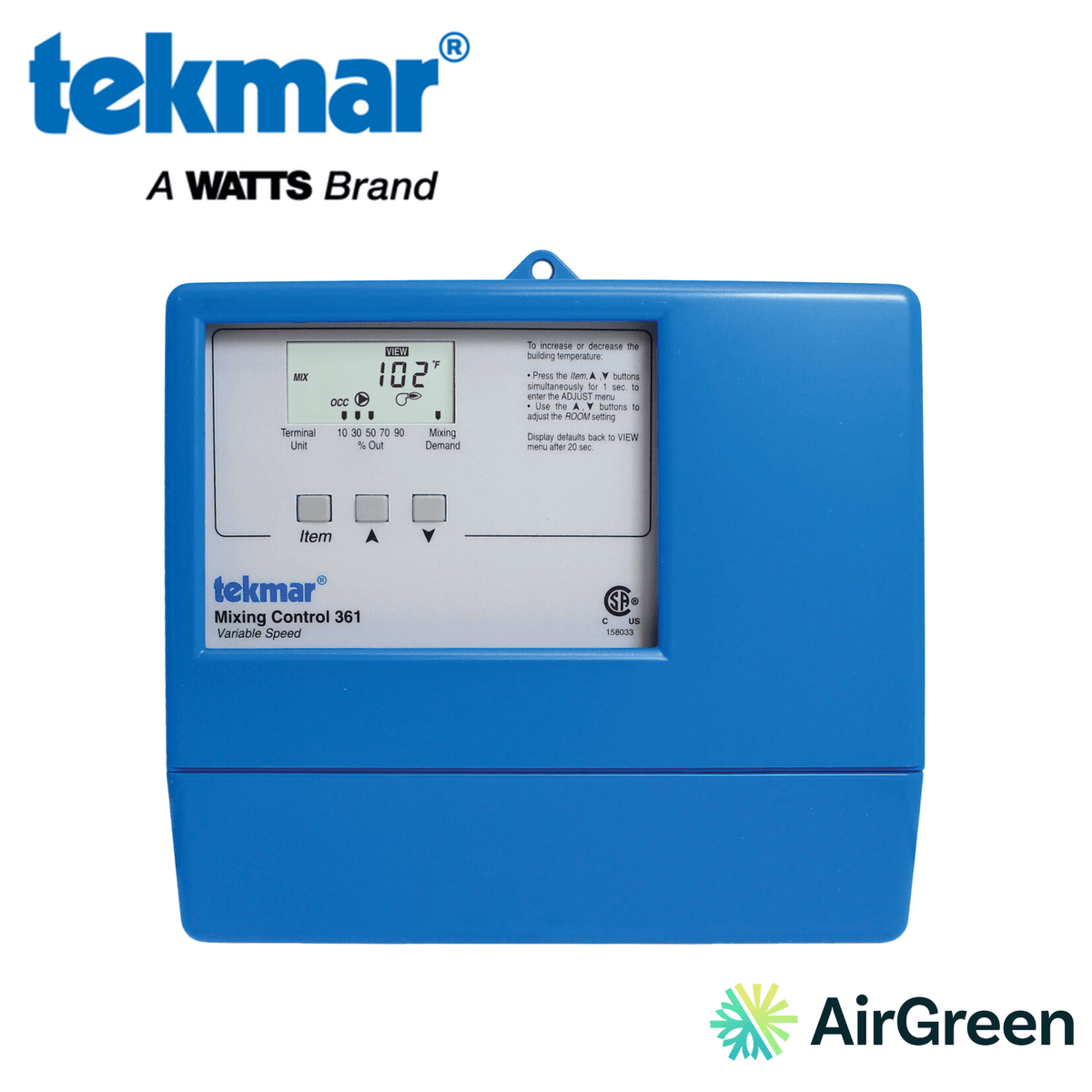

Une chaudière produit de l'eau chaude à une température souvent trop haute pour un plancher radiant, et bien plus chaude que nécessaire lors d'une journée douce d'octobre. Entre la chaudière et les circuits de chauffage, il faut donc un mélange : une partie de l'eau chaude est injectée dans le circuit plus froid pour obtenir la bonne température. Le tekmar 361 est un contrôleur de mélange qui assure ce rôle par injection à vitesse variable, en ajustant la température de l'eau selon la température extérieure.

Ce n'est pas un thermostat d'ambiance : il s'installe dans la salle mécanique et commande le cœur du système hydronique. Chez AirGreen, nous le proposons pour les installations de chauffage radiant et de plinthes hydroniques, du résidentiel jusqu'aux systèmes commerciaux.

La bonne température d'eau, au bon moment

Réinitialisation selon la température extérieure

Le principe de la réinitialisation extérieure (outdoor reset) est simple : plus il fait froid dehors, plus l'eau envoyée dans les circuits doit être chaude; plus il fait doux, plus elle peut être tiède. Le 361 lit la température extérieure et calcule en continu la température d'eau mélangée nécessaire. Une rétroaction intérieure optionnelle, à l'aide d'une sonde intérieure, permet d'affiner encore ce calcul selon la température réelle de la maison.

Injection à vitesse variable avec un circulateur standard

Le 361 module la vitesse d'un circulateur standard à rotor noyé PSC pour injecter précisément la quantité d'eau chaude requise dans le circuit de mélange. Cette approche offre un mélange progressif et stable, sans recourir à une vanne motorisée. La sortie de pompe à vitesse variable fonctionne en 120 V c.a., 2,4 A à pleine charge.

Protection de la chaudière

Une chaudière qui reçoit une eau de retour trop froide peut subir de la condensation non désirée. La protection du retour de chaudière du 361 réduit l'injection lorsque la température de la chaudière descend trop bas, afin de la protéger. Le contrôleur gère aussi la charge de la chaudière et son différentiel automatique.

Arrêt par temps doux et entrée de réduction

L'arrêt par temps doux coupe le chauffage lorsque la température extérieure le rend inutile. L'entrée de réduction (setback) permet d'abaisser la température d'eau selon un signal externe, par exemple la nuit. Une séquence de test facilite la mise en service et le diagnostic.

Caractéristiques techniques

• Fonction : contrôleur de mélange à réinitialisation extérieure pour chauffage hydronique (du radiant aux plinthes commerciales); protection du retour de chaudière
• Mélange : injection à vitesse variable par circulateur standard à rotor noyé PSC
• Alimentation : 120 V c.a. ±10 %, 50/60 Hz, 1650 VA
• Relais : 240 V c.a., 10 A, 1/3 hp
• Sortie de pompe à vitesse variable : 120 V c.a., 2,4 A à pleine charge
• Sondes : sondes NTC 10 kΩ (extérieure, eau mélangée, chaudière; intérieure en option)
• Fonctions : réinitialisation extérieure avec rétroaction intérieure optionnelle, protection du retour de chaudière, arrêt par temps doux, gestion de la charge de la chaudière et différentiel automatique, sortie de pompe du système de mélange, entrée de réduction, séquence de test
• Compatibilité : circulateurs standards à rotor noyé PSC (pompe de mélange à vitesse variable)
• Boîtier : PVC bleu
• Certification : CSA C US
• Dimensions : 6-5/8 po H x 7-9/16 po L x 2-13/16 po P
• CUP : 779655036107

Installation, usage et entretien

Une installation dans la salle mécanique

Le 361 s'installe près de la chaudière. Nos techniciens posent la sonde extérieure sur un mur protégé du soleil direct, généralement au nord, la sonde d'eau mélangée sur le tuyau d'alimentation du circuit de chauffage et la sonde de chaudière sur la chaudière ou son circuit primaire. Ils raccordent le circulateur d'injection, la pompe du système et la commande de la chaudière, puis règlent la courbe de chauffe selon le type d'émetteurs : plancher radiant, plinthes ou radiateurs.

Une courbe de chauffe adaptée à la maison

Le réglage de la courbe est ce qui fait la réussite d'un contrôleur à réinitialisation extérieure. Une courbe trop haute fait surchauffer la maison par temps doux; une courbe trop basse la laisse fraîche par grand froid. Nos techniciens établissent un réglage de départ, puis l'ajustent au besoin pendant les premières semaines de l'hiver, en tenant compte de vos observations.

Pour qui

Le 361 s'adresse aux propriétaires d'un système hydronique dont la chaudière alimente des circuits à plus basse température, comme un plancher radiant, aux installations mixtes qui combinent plancher et plinthes, et aux bâtiments commerciaux équipés de plinthes hydroniques. Il convient aussi au remplacement d'un mélangeur à vanne manuelle qui ne s'ajuste pas à la météo.

Économies durant l'hiver québécois

Le Québec connaît des écarts considérables entre une journée douce d'automne et une nuit glaciale de janvier. Avec une température d'eau fixe, le système chauffe trop la plupart du temps. En adaptant la température d'eau à la météo, le 361 réduit les pertes, limite les cycles inutiles de la chaudière et maintient un confort plus constant. L'arrêt par temps doux évite de chauffer lors des belles journées de printemps et d'automne.

Pourquoi l'injection plutôt qu'une vanne

Le mélange par injection à vitesse variable repose sur un circulateur standard, un composant courant et facile à remplacer. La quantité d'eau chaude injectée varie de façon continue, ce qui permet de suivre de près la température visée et d'éviter les à-coups. Pour un plancher radiant, sensible aux températures trop hautes, cette progressivité est un avantage réel.

Au quotidien

Une fois réglé, le contrôleur travaille seul. Les thermostats des pièces continuent de commander les zones, tandis que le 361 s'assure que l'eau qui circule est à la température appropriée. Vous constatez surtout un chauffage plus doux, sans pièces surchauffées en mi-saison.

Entretien

Le contrôleur demande peu d'entretien. Gardez son boîtier dégagé et sec. Lors de l'entretien annuel de la chaudière, nos techniciens utilisent la séquence de test pour vérifier le circulateur d'injection, la pompe du système et la commande de la chaudière, et contrôlent la lecture de chaque sonde.

Pourquoi AirGreen

AirGreen est une entreprise familiale de CVAC forte de plus de 15 ans d'expérience, titulaire d'une licence RBQ, avec une salle de montre à Boucherville. Nos techniciens connaissent les systèmes hydroniques et prennent le temps de régler chaque contrôleur selon votre bâtiment.

Pour l'achat et l'installation professionnelle du contrôleur de mélange tekmar 361, contactez AirGreen. Nous intervenons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.
