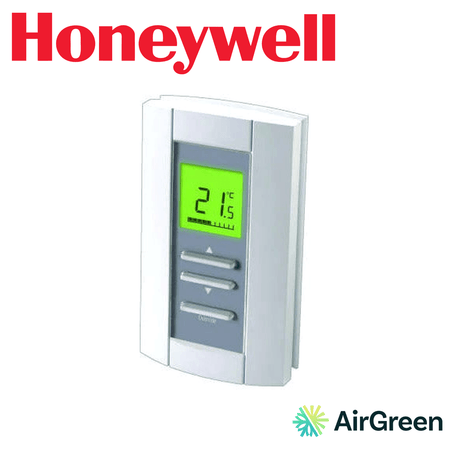

Electronic Thermostat HONEYWELL ZonePRO Floating Control TB6980A1007/U | Montreal, Laval, Longueuil, South Shore & North Shore

Dans un immeuble de bureaux, une clinique ou une école, l'air conditionné et chauffé est souvent produit par une seule unité centrale, puis réparti entre les pièces par des boîtes à volume d'air variable (VAV) ou des registres de zone. Chaque zone doit alors pouvoir doser l'air qu'elle reçoit. Le Honeywell ZonePRO TB6980A1007/U est un thermostat électronique de zone à commande flottante conçu pour ce rôle : il pilote un actionneur de registre ou de vanne pour maintenir la température de la pièce à la consigne.

La commande flottante expliquée

Un thermostat ordinaire met un appareil en marche ou à l'arrêt. Un thermostat à commande flottante agit plutôt sur la position d'un actionneur : il envoie un signal pour ouvrir, un autre pour fermer, et l'actionneur s'arrête dans la position atteinte. Le registre ou la vanne peut ainsi rester partiellement ouvert, ce qui permet de doser finement le débit d'air ou d'eau. Le ZonePRO dispose d'une sortie flottante unique pour un actionneur de registre ou de vanne.

Cette approche convient particulièrement au zonage commercial : chaque bureau, salle de réunion ou classe reçoit la quantité d'air qui lui convient, selon son occupation, son exposition au soleil et ses charges internes, comme les ordinateurs ou l'éclairage.

Ouverture minimale réglable

Le ZonePRO permet de configurer une ouverture minimale de 0 à 50 %. Même lorsque la pièce est à la consigne, le registre peut rester partiellement ouvert pour assurer un apport d'air constant, une exigence courante dans les espaces occupés pour la ventilation. Le réglage se fait selon la conception du système et les besoins de la zone.

Abaissement de nuit et capteur externe

Une entrée d'abaissement de nuit (contact normalement ouvert) permet de faire passer la zone en mode d'économie lorsqu'un système de gestion du bâtiment, une minuterie ou un autre contrôle le demande. Une entrée de capteur externe accepte une sonde de température installée ailleurs, utile lorsque le thermostat ne peut pas être placé à un endroit représentatif de la pièce.

Affichage et plage de consigne

L'écran numérique affiche la température avec une résolution de 0,5 °C (1 °F). La consigne se règle de 10 à 35 °C (50 à 95 °F). Le ZonePRO n'est pas un thermostat programmable : l'horaire, lorsqu'il y en a un, provient de l'entrée d'abaissement de nuit, commandée par un autre appareil.

Installation dans un bâtiment commercial

Le ZonePRO fonctionne en 24 Vca et se fixe directement sur une cloison sèche ou sur une boîte électrique. Son boîtier compact mesure 69 x 118 x 27 mm. Nos techniciens :

1. examinent la zone : boîte VAV, registre motorisé ou vanne, type d'actionneur flottant ;
2. vérifient l'alimentation 24 Vca et le câblage vers l'actionneur ;
3. installent le thermostat au mur ou sur la boîte électrique ;
4. raccordent, s'il y a lieu, le capteur externe et l'entrée d'abaissement de nuit ;
5. règlent l'ouverture minimale et la consigne ;
6. vérifient le mouvement de l'actionneur en ouverture et en fermeture.

Dans un projet de rénovation de bureaux, le ZonePRO permet souvent de moderniser la commande de chaque zone sans remplacer les registres ou les actionneurs existants, à condition qu'ils soient de type flottant. Nous faisons cette vérification avant toute proposition.

Le choix de l'emplacement compte aussi. Nous installons le thermostat sur un mur intérieur de la zone, à l'écart des diffuseurs d'air, des fenêtres et des appareils qui dégagent de la chaleur, comme les photocopieurs ou les écrans. Lorsque l'emplacement idéal n'est pas accessible, l'entrée de capteur externe permet de déplacer la mesure de température tout en gardant le thermostat à portée de main. Un bon emplacement évite que le registre s'ouvre ou se ferme selon une lecture faussée.

Pour qui

Le ZonePRO s'adresse aux gestionnaires d'immeubles de bureaux, d'établissements de santé, d'écoles et de commerces équipés de systèmes VAV ou de registres de zone motorisés. Pour une résidence, nous recommandons plutôt un panneau de zonage résidentiel comme la gamme TrueZONE, associé à des thermostats d'ambiance.

Confort et économies en hiver

Dans un bâtiment commercial, les besoins varient fortement d'une zone à l'autre : un bureau en coin exposé au nord-ouest a froid en janvier, alors qu'une salle de conférence pleine peut avoir besoin d'air frais même en hiver. La commande flottante permet à chaque zone de prendre exactement ce dont elle a besoin. L'abaissement de nuit réduit la consommation lorsque le bâtiment est inoccupé, et l'ouverture minimale assure un apport d'air pendant les heures d'occupation.

Comparaison dans la famille commerciale Honeywell

Le CommercialPRO 7000 commande des unités de toit à plusieurs stades selon un horaire. Le MultiPRO 7000 et le SuitePRO commandent des ventilo-convecteurs et des PTAC. Le ZonePRO, lui, ne commande pas l'équipement de production : il règle la quantité d'air ou d'eau qui entre dans une zone. Dans un même bâtiment, ces appareils peuvent donc être complémentaires.

Entretien

Le thermostat ne demande pas d'entretien particulier. Lors de l'entretien du système, nous vérifions la course de l'actionneur, le réglage de l'ouverture minimale et la lecture de la température, et nous confirmons que l'entrée d'abaissement de nuit fonctionne comme prévu.

Caractéristiques techniques

• Type : thermostat électronique de zone à commande flottante, non programmable
• Systèmes : zonage commercial, commande flottante d'un actionneur de registre ou de vanne (VAV / zone)
• Sortie : une sortie flottante
• Ouverture minimale : configurable, 0 à 50 %
• Alimentation : 24 Vca
• Affichage : écran numérique, résolution 0,5 °C (1 °F)
• Plage de consigne : 10 à 35 °C (50 à 95 °F)
• Entrées : capteur de température externe ; abaissement de nuit (contact N.O.)
• Montage : cloison sèche ou boîte électrique
• Dimensions : 69 x 118 x 27 mm (2,7 x 4,6 x 1,0 po)

Pourquoi AirGreen

AirGreen est une entreprise familiale de CVAC titulaire d'une licence de la RBQ, qui sert depuis plus de 15 ans les résidences, les commerces et les immeubles de la région de Montréal. Nos techniciens interviennent en milieu occupé avec un minimum de dérangement et règlent chaque zone avec soin. Notre salle de montre est située à Boucherville.

Pour la vente et l'installation professionnelle du thermostat Honeywell ZonePRO TB6980A1007/U, contactez AirGreen. Nous intervenons à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
