Une molette que l'on tourne, des repères clairement imprimés, aucune pile ni menu : le Stelpro D010 mise sur la simplicité. Ce thermostat basse tension de 24 V à cadran rond commande des appareils de chauffage électrique par l'intermédiaire de relais. Il est conçu notamment pour les éléments chauffants de conduits SDHx et SDHR, installés directement dans les conduits d'un réseau d'air chaud ou de ventilation. Chez AirGreen, nous l'installons lorsque le système exige un thermostat de 24 V à trois fils, ou lorsque le client préfère une commande mécanique, intuitive pour tous les occupants.

Un thermostat à molette pour les systèmes à relais et les éléments de conduits

Malgré la mention « électronique » dans sa désignation commerciale, le D010 est un thermostat à molette, sans écran. Le cadran porte des repères en °C et en °F, et la consigne se règle de 10 à 30 °C (50 à 86 °F). Le geste est le même que sur un thermostat d'autrefois : on tourne vers la droite pour plus de chaleur, vers la gauche pour moins.

Basse tension et trois fils

Le D010 fonctionne en basse tension, avec une capacité de 1 A à 24 V c.a.. Il se raccorde avec trois fils : R, W et C. Le fil C (commun) complète le circuit 24 V; c'est une différence importante avec l'ET180, qui se contente de deux fils. Avant un remplacement, nos techniciens vérifient donc que le câble en place comporte bien trois conducteurs, ou prévoient d'en tirer un nouveau.

Une commande tout ou rien

Le thermostat fonctionne en tout ou rien à 24 V c.a. : il ferme le circuit lorsque la pièce est sous la consigne et l'ouvre lorsqu'elle est atteinte. Il est compatible avec tous les relais RE, RM et R841D1036, qui commandent à leur tour l'appareil de chauffage électrique.

Les éléments chauffants de conduits

Un élément chauffant de conduit est une résistance électrique installée dans un conduit d'air. Il sert, par exemple, à chauffer l'air distribué dans une zone, à compléter un système central ou à préchauffer l'air neuf. Ce type d'appareil reçoit une commande basse tension et ne doit pas être raccordé à un thermostat de plinthe à tension de ligne. Le D010 est prévu pour les modèles SDHx et SDHR; pour d'autres éléments, nous vérifions la compatibilité avec le relais et le schéma de l'appareil.

Simplicité, robustesse et confort au quotidien

Le principal atout du D010 est sa facilité d'utilisation. Il convient aux personnes âgées, aux espaces partagés où les occupants changent souvent, aux locaux techniques et aux pièces où un thermostat numérique n'apporte rien de plus. Sans écran ni pile, il ne demande aucun entretien particulier : pas de piles à remplacer, pas d'horloge à remettre à l'heure après une panne.

Pour les économies d'énergie, la règle est la même qu'avec tout thermostat non programmable : choisir une consigne raisonnable et la garder stable. Dans un hiver québécois, un local ou une zone chauffée par un élément de conduit fonctionne pendant de longues périodes; une consigne réglée un ou deux degrés plus bas, lorsque l'usage le permet, réduit le temps de fonctionnement de l'élément. Pour les zones peu occupées, nous pouvons discuter avec vous de la consigne la plus appropriée.

Comment il se compare aux autres thermostats 24 V

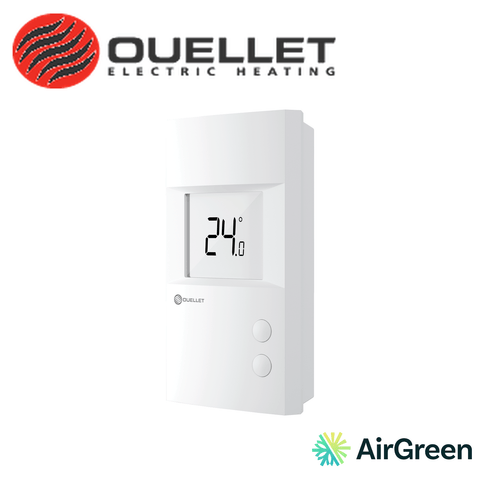

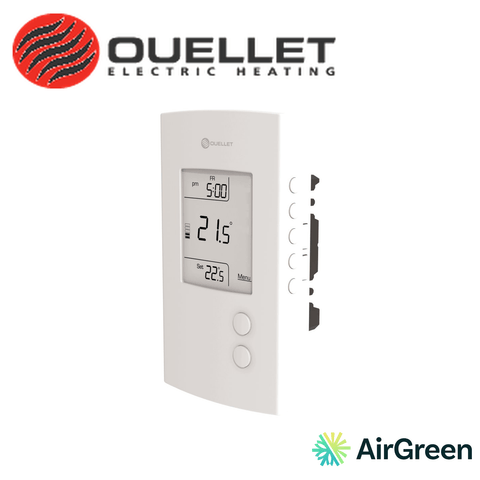

L'ET180 partage la compatibilité avec les relais RE, RM et R841D1036, mais il se raccorde à deux fils et offre un affichage numérique alimenté par piles, avec une plage de 5 à 35 °C. Le D010, lui, se raccorde à trois fils et reste entièrement à molette, avec une plage de 10 à 30 °C. Les OTH24-V2 et OTH24-AFR s'adressent à des installations plus complexes, avec deux sorties, une sonde de plancher et des cycles réglables. Le D010 est le choix logique pour un élément de conduit SDHx ou SDHR, ou lorsque vous voulez un thermostat 24 V sans écran.

Caractéristiques techniques

• Systèmes : appareils de chauffage électriques via relais RE / RM / R841D1036; conçu pour les éléments chauffants de conduits SDHx et SDHR
• Alimentation : basse tension, 1 A à 24 V c.a.
• Raccordement : 3 fils (R, W, C)
• Commande : tout ou rien à 24 V c.a.
• Compatibilité : tous les relais RE, RM et R841D1036; éléments de conduits SDHx / SDHR
• Affichage : molette ronde graduée en °C et en °F (sans écran)
• Plage de consigne : 10 à 30 °C (50 à 86 °F)
• Programmation : non programmable
• Dimensions : 89,9 x 89,9 x 39,9 mm (3,54 x 3,54 x 1,57 po)
• Couleur : blanc cassé

Installation par nos techniciens

Nos techniciens coupent l'alimentation du transformateur et de l'appareil de chauffage, identifient les fils R, W et C, puis raccordent le D010. Dans le cas d'un élément de conduit, ils vérifient aussi le relais, les dispositifs de sécurité de l'élément et le débit d'air dans le conduit, puisque l'élément ne doit fonctionner qu'avec une circulation d'air suffisante. Ils terminent par un essai de mise en marche et d'arrêt à différentes positions de la molette.

1. Coupure de l'alimentation et identification du câblage.
2. Raccordement R, W, C et fixation du thermostat.
3. Vérification du relais et de l'appareil commandé.
4. Essai de fonctionnement et réglage de la consigne.

Bien placer le thermostat

Le D010 doit être installé sur un mur intérieur de la zone desservie, loin d'une bouche de soufflage, d'une fenêtre ou d'une source de chaleur. Un thermostat placé dans le jet d'air chaud d'une grille arrêterait le chauffage trop tôt, alors qu'un thermostat installé sur un mur extérieur froid le ferait fonctionner trop longtemps. Lors d'un remplacement, nous évaluons l'emplacement existant et proposons un déplacement s'il fausse la lecture.

Entretien

Le thermostat lui-même se nettoie avec un linge sec. Pour les éléments de conduits, l'entretien porte surtout sur le réseau d'air : filtres propres, grilles dégagées, ventilateur en bon état. Faites inspecter le système avant la saison de chauffage.
