À Rigaud, une installation centrale où le dégagement autour de l’unité extérieure est aussi important que son rendement

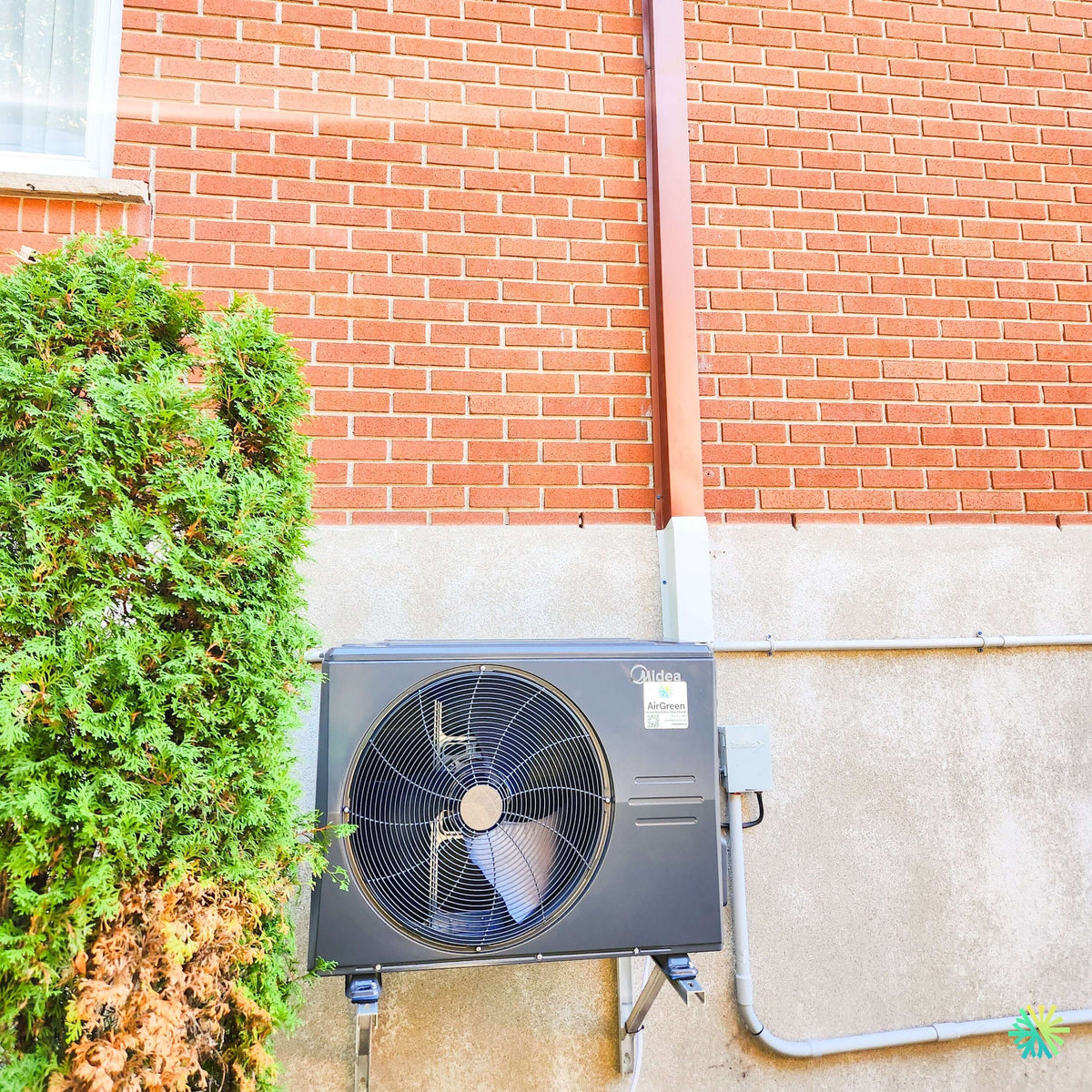

À Rigaud, nous avons réalisé cette installation de thermopompe centrale MIDEA EVOX G3 sur une résidence en brique où l’espace extérieur imposait plusieurs décisions concrètes. La photo du chantier montre une situation typique que nous rencontrons régulièrement en Montérégie et dans le Grand Montréal : une façade déjà occupée par une descente pluviale, de la végétation mature, des conduits électriques et différents éléments architecturaux, avec un espace limité pour positionner correctement la thermopompe.
L’unité extérieure MIDEA a été installée sur des supports métalliques muraux, au-dessus du niveau du sol. Son grand ventilateur frontal reste orienté vers une zone ouverte, tandis que le sectionneur électrique et son conduit sont placés immédiatement à droite de l’appareil. À gauche, une haie mature rappelle un point très important pour ce type de projet : une thermopompe centrale a besoin d’espace pour respirer, mais aussi d’un accès suffisant pour être entretenue pendant toute sa durée de vie.
Cette installation permet donc d’aborder plusieurs sujets qui comptent réellement lorsqu’un propriétaire compare des soumissions pour une thermopompe centrale à Rigaud : performance en chauffage par grand froid, emplacement extérieur, neige, végétation, débit d’air intérieur, dimensions du réseau de conduits, chauffage auxiliaire, réfrigérant R-454B et choix de la combinaison exacte MIDEA EVOX G3.
Une unité extérieure surélevée pour mieux composer avec l’hiver
Le premier élément visible sur cette installation est la hauteur de la thermopompe.
Nous avons utilisé deux supports métalliques muraux fixés à la fondation, ce qui permet de maintenir l’unité bien au-dessus du terrain. Pour une machine destinée à fournir du chauffage en plein hiver québécois, ce dégagement est particulièrement important.
Pendant le chauffage, l’échangeur extérieur peut accumuler du givre. La thermopompe doit alors effectuer un cycle de dégivrage. Cette opération produit de l’eau, qui doit pouvoir quitter l’appareil et s’écouler sous celui-ci.
Une unité installée trop près du sol peut progressivement se retrouver entourée de glace, de neige ou de débris. Le support surélevé réduit ce risque et contribue également à faciliter les interventions futures.
Sur une installation comme celle-ci à Rigaud, nous voulons notamment conserver :
- un dégagement suffisant sous l’unité pour la neige et l’eau de dégivrage;
- un espace libre devant le ventilateur;
- l’accès au panneau de service;
- un accès sécuritaire au sectionneur électrique;
- suffisamment d’espace latéral pour inspecter et nettoyer l’échangeur;
- une distance pratique par rapport à la végétation et aux éléments du bâtiment.
Ce ne sont pas des détails secondaires. Ce sont des éléments qui influencent directement la capacité du système à fonctionner correctement plusieurs années après l’installation.
Une haie très proche : un détail de chantier qui mérite une vraie attention
La photo montre clairement une haie de conifères située à proximité de la partie gauche de la thermopompe.
La présence de végétation ne signifie pas automatiquement qu’un emplacement est mauvais. Elle signifie cependant qu’il faut prévoir son entretien.
Une haie continue de pousser. Les branches peuvent se rapprocher de l’échangeur, réduire l’espace de circulation de l’air et compliquer l’accès lors d’un entretien CVAC. Des feuilles, aiguilles et autres débris végétaux peuvent également se déposer sur le serpentin extérieur.
Nous recommandons donc au propriétaire de maintenir la végétation taillée autour de l’appareil afin que l’échangeur reste dégagé.
Le ventilateur frontal visible sur cette MIDEA rejette l’air horizontalement. Il faut donc préserver particulièrement bien la zone située devant la grille.
La brochure technique Midea décrit d’ailleurs cette famille d’unités extérieures avec une conception à décharge horizontale et échangeur vertical, pensée pour assurer une circulation uniforme à travers l’échangeur.
Un bon dégagement extérieur permet à cette conception de fonctionner comme prévu.
L’électricité reste facilement accessible
À droite de la thermopompe, on remarque également le sectionneur électrique extérieur, raccordé par un conduit rigide.
Cette disposition est logique pour une installation permanente : le dispositif de coupure est identifiable et accessible à proximité de l’équipement.
Pour nos techniciens, cette accessibilité simplifie les vérifications lors de la mise en service et des futurs diagnostics.
Nous évitons autant que possible les situations où un panneau électrique ou un sectionneur devient difficile à atteindre parce qu’un appareil, une clôture ou une végétation a été placé directement devant.
Une thermopompe centrale conçue pour fonctionner jusqu’à -30 °C
L’un des principaux arguments techniques de la MIDEA EVOX G3 Extreme Heat est sa capacité à fonctionner lors de températures très basses.
Selon la documentation Midea fournie, cette plateforme peut poursuivre son fonctionnement jusqu’à -30 °C. Midea indique également jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9 dans les conditions de référence présentées.
Pour une résidence située à Rigaud, cette caractéristique est particulièrement pertinente.
Une thermopompe centrale utilisée au Québec doit être choisie pour sa performance pendant les journées froides, et non uniquement pour son efficacité lorsque la température extérieure est modérée.
La documentation explique également le principe utilisé par le compresseur lors des conditions extrêmes. Midea décrit une alimentation de vapeur à température intermédiaire destinée à augmenter la quantité de réfrigérant comprimé et à soutenir le rendement thermique lorsque la température baisse fortement.
Température minimale de fonctionnement et capacité de chauffage ne veulent pas dire la même chose
Il est important de faire une distinction.
Dire qu’une thermopompe peut fonctionner jusqu’à -30 °C ne signifie pas automatiquement qu’elle couvrira à elle seule 100 % des pertes thermiques de toutes les maisons à -30 °C.
Chaque bâtiment possède une charge thermique différente.
Une maison mieux isolée, plus compacte et plus étanche peut demander beaucoup moins de puissance qu’une grande propriété avec plusieurs fenêtres, plafonds élevés et importantes infiltrations d’air.
C’est pour cette raison que nous regardons la capacité réelle de l’appareil dans différentes conditions et que nous évaluons la contribution nécessaire du chauffage auxiliaire.
EVOX G3 : une gamme complète plutôt qu’un seul modèle
La photo confirme clairement qu’il s’agit d’une unité extérieure MIDEA de la famille EVOX, mais elle ne permet pas de lire précisément le numéro de modèle et la capacité exacte.
Nous évitons donc d’attribuer arbitrairement un tonnage à cette installation.
La documentation Midea présente plusieurs combinaisons allant de 18 000 à 54 000 BTU/h en climatisation, avec différents niveaux de performance énergétique. Pour la gamme, Midea annonce jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP pouvant atteindre 2,14 à 5 °F, soit environ -15 °C.
Les tableaux techniques montrent notamment des configurations de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h en climatisation, chacune avec ses propres performances saisonnières.
Cela signifie qu’il est incorrect de dire qu’une EVOX G3 possède automatiquement 19 SEER2 ou 10,8 HSPF2 simplement parce qu’elle porte ce nom.
La combinaison exacte de l’unité extérieure et de l’appareil intérieur est déterminante.
Pourquoi la taille de l’appareil doit correspondre à la maison
Lors d’un remplacement de système central, nous ne choisissons pas une nouvelle thermopompe uniquement en recopiant la puissance inscrite sur l’ancienne machine.
Nous analysons également le bâtiment.
La capacité nécessaire dépend de l’isolation, de la fenestration, de l’étanchéité, de la superficie, du volume intérieur, de la disposition des pièces et des pertes thermiques réelles.
Le réseau de conduits est tout aussi important.
Une thermopompe plus grosse demande généralement davantage de débit d’air. Si les conduits ne peuvent pas transporter ce débit correctement, le système risque d’être bruyant, de fonctionner avec une pression statique excessive ou d’offrir une distribution inégale.
La technologie inverter apporte une modulation plus fine
La MIDEA EVOX G3 utilise une technologie de compresseur inverter.
Dans un système conventionnel à capacité fixe, le compresseur fonctionne essentiellement à pleine puissance puis s’arrête.
Un système inverter peut ajuster sa capacité selon la demande.
C’est particulièrement intéressant dans notre climat, car la maison n’a pas besoin de la même quantité de chaleur pendant toute la saison.
À +5 °C, la demande peut être relativement faible. À -20 °C, elle devient beaucoup plus importante.
En adaptant son fonctionnement, le système peut contribuer à maintenir une température plus constante et à réduire les variations brutales entre les cycles.
De l’unité extérieure aux conduits : ce que nous vérifions sur une installation centrale à Rigaud
L’appareil intérieur EVOX G3 est conçu pour faciliter les rénovations
La EVOX G3 a été développée avec plusieurs caractéristiques intéressantes pour les remplacements de systèmes centraux existants.
La documentation Midea indique une conception multivoltage 115 V et 208/230 V, avec adaptation à la tension selon la configuration. Les appareils intérieurs sont également proposés dans des largeurs allant approximativement de 14,5 à 21,5 pouces, afin de mieux correspondre à plusieurs dimensions courantes de fournaises existantes.
Dans une rénovation, ces dimensions peuvent simplifier le travail.
L’appareil de traitement d’air doit souvent être installé à l’endroit exact où se trouvait une ancienne fournaise. Si les dimensions sont trop différentes, il faut modifier davantage le plénum, les transitions et parfois le retour d’air.
La compatibilité dimensionnelle ne supprime pas tout le travail d’adaptation, mais elle peut rendre la conversion beaucoup plus logique.
Six positions d’installation pour l’appareil intérieur
La documentation Midea présente également une conception modulaire avec six orientations possibles pour l’unité intérieure.
Elle peut notamment être configurée en position verticale ascendante, verticale descendante, horizontale à gauche, horizontale à droite ou selon certaines configurations « low-boy » lorsque la hauteur disponible est limitée.
Pour nos installations de thermopompes centrales à Montréal, Laval, Longueuil, sur la Rive-Sud, la Rive-Nord et dans Vaudreuil-Soulanges, cette flexibilité est utile lorsqu’une salle mécanique est petite ou difficile d’accès.
Un sous-sol existant impose souvent des contraintes que nous ne rencontrons pas dans une construction neuve.
Le débit d’air reste l’un des points les plus importants
La qualité d’une thermopompe centrale dépend énormément du débit d’air.
Midea équipe la EVOX G3 de sa technologie Computational Constant Airflow 2.0, conçue pour adapter le fonctionnement du ventilateur aux conditions du réseau.
La documentation présente un fonctionnement pouvant aller jusqu’à 1,2 po de colonne d’eau de pression statique dans les conditions illustrées, avec jusqu’à 60 niveaux de réglage du débit.
Cette technologie est utile, mais elle ne signifie pas que l’on peut ignorer un réseau de conduits mal dimensionné.
Un retour trop petit reste un retour trop petit.
Un conduit écrasé reste une restriction.
Un filtre surdimensionné en efficacité mais sous-dimensionné en surface peut toujours créer une perte de pression importante.
Nous utilisons donc la capacité d’adaptation du moteur comme un outil de réglage, et non comme une solution destinée à masquer un mauvais réseau.
La filtration MERV 13 peut améliorer la qualité de l’air, mais elle doit être dimensionnée
Midea propose également un module compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces. Le fabricant indique que ces filtres peuvent contribuer à capturer davantage de poussière, pollen, particules et squames d’animaux tout en aidant à garder le serpentin intérieur plus propre.
Pour le propriétaire, un filtre MERV 13 peut donc représenter une amélioration intéressante.
Mais nous devons toujours considérer le débit d’air.
Un filtre de meilleure qualité mais trop petit peut ajouter une résistance excessive. Nous cherchons donc un équilibre entre filtration, surface du média et débit du système.
Jusqu’à 25 kW de chauffage auxiliaire selon la configuration
La brochure Midea présente également des ensembles de chauffage auxiliaire à trois stages pouvant atteindre 25 kW, selon le modèle et l’application.
Le chauffage auxiliaire reste une composante importante dans une installation québécoise.
Il peut contribuer pendant les périodes où les pertes thermiques de la maison dépassent la capacité instantanée de la thermopompe.
Il peut également servir de sécurité en cas de conditions exceptionnelles.
Nous cherchons toutefois à éviter une stratégie où l’élément électrique intervient trop rapidement. Une bonne configuration doit permettre à la thermopompe d’assurer le maximum raisonnable du chauffage avant d’ajouter inutilement de la résistance électrique.
Plusieurs options de thermostat et de communication
La EVOX G3 prévoit plusieurs possibilités de contrôle.
Midea indique une compatibilité avec la communication 485, certains thermostats 24 V et des possibilités de communication sans fil dans certaines configurations.
La documentation présente aussi un thermostat communicant Midea et l’application SmartHome, avec des fonctions comme la programmation, le suivi du confort, certaines informations de consommation et des outils de diagnostic.
Cette flexibilité est utile lors d’un remplacement de système central, car le câblage thermostat déjà présent dans une maison n’est pas toujours facile à remplacer.
Le réfrigérant R-454B et la nouvelle génération de systèmes centraux
La MIDEA EVOX G3 utilise le réfrigérant R-454B.
Midea indique un potentiel de réchauffement global, ou GWP, de 466 pour ce réfrigérant A2L.
Pour une installation CVAC, ce changement est important.
Le R-454B nécessite des pratiques, des outils et des procédures appropriés. Les raccordements frigorifiques, les essais d’étanchéité, le tirage au vide et la mise en service doivent être réalisés selon les exigences applicables à cette génération d’équipement.
L’emplacement près de la végétation doit aussi être pensé pour l’entretien
Revenons à ce que montre directement la photo de Rigaud.
La haie située à gauche de l’unité constitue un bon exemple d’un élément qui doit être surveillé dans le temps.
Le jour de l’installation, le dégagement peut être suffisant. Deux saisons de croissance plus tard, les branches peuvent avoir gagné plusieurs centimètres.
Nous recommandons donc de maintenir une zone dégagée autour de la thermopompe.
Un technicien doit pouvoir inspecter le serpentin, accéder au côté technique, nettoyer la machine et travailler sans devoir commencer par couper une grande quantité de végétation.
L’entretien CVAC est beaucoup plus simple lorsque ce point a été anticipé.
Ne pas bloquer le ventilateur avec un écran décoratif
Certains propriétaires souhaitent cacher leur thermopompe derrière une clôture ou un écran.
Dans une configuration comme celle de Rigaud, nous déconseillons de placer un écran trop près de la grille frontale.
Le grand ventilateur de la EVOX G3 doit pouvoir rejeter son air librement.
Une structure décorative mal positionnée peut provoquer une recirculation de l’air, nuire au fonctionnement et compliquer le service.
Si un écran est souhaité, il doit être conçu en respectant les dégagements nécessaires.
L’admissibilité aux aides financières doit être vérifiée avec la combinaison exacte
La documentation Midea indique que la gamme EVOX G3 atteint des niveaux élevés d’efficacité énergétique et présente une famille de produits destinée aux applications de chauffage en climat froid.
Toutefois, la brochure seule ne permet pas de confirmer avec certitude l’admissibilité de cette installation précise de Rigaud à une aide financière québécoise.
Il faut connaître le modèle exact de l’unité extérieure, celui de l’appareil intérieur et la combinaison certifiée correspondante.
Chez AirGreen, nous évitons donc d’annoncer un montant de subvention simplement à partir du nom commercial EVOX G3.
La bonne méthode consiste à vérifier la combinaison exacte avant de présenter au propriétaire un montant admissible.
Le résultat : une installation compacte qui tient compte du bâtiment réel
Cette installation de thermopompe centrale MIDEA EVOX G3 à Rigaud est un bon exemple d’une situation où l’équipement doit s’intégrer à un environnement existant.
Il fallait tenir compte de la brique, de la fondation, du sectionneur électrique, de la descente pluviale et surtout de la végétation voisine.
Nous avons installé l’unité sur des supports muraux suffisamment élevés pour améliorer le dégagement hivernal. Le ventilateur frontal reste libre. Le sectionneur électrique demeure accessible. L’appareil se trouve près du bâtiment sans prendre inutilement de place sur le terrain.
À l’intérieur, les mêmes principes s’appliquent au réseau de conduits, à la filtration, au chauffage auxiliaire et au thermostat.
La EVOX G3 apporte des caractéristiques techniques intéressantes : fonctionnement annoncé jusqu’à -30 °C, technologie inverter, réfrigérant R-454B, appareil intérieur modulaire, gestion avancée du débit d’air et plusieurs options de contrôle.
Mais une thermopompe performante ne donne son plein potentiel que lorsqu’elle est installée correctement.
C’est cette approche que nous appliquons chez AirGreen pour nos projets de thermopompe centrale à Rigaud, Vaudreuil-Dorion, Hudson, Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord : dimensionnement adapté, installation propre, accès prévu pour le service et attention portée aux conditions réelles du bâtiment.
