À Venise-en-Québec, trois zones à alimenter et une façade en brique à garder propre : les détails qui ont guidé notre installation
Sur une thermopompe triple zone, le choix de l’équipement n’est qu’une partie du travail. Il faut ensuite réussir à faire converger trois réseaux frigorifiques vers une seule unité extérieure sans transformer la façade de la maison en enchevêtrement de tuyaux, tout en conservant un accès adéquat à l’appareil pour son entretien futur.
Cette installation réalisée par AirGreen à Venise-en-Québec en est un bon exemple. Nous avons installé une thermopompe triple zone MIDEA MIDEA28 de 27 000 BTU, avec un condenseur extérieur MO4HX-H27B-2A desservant trois secteurs de l’habitation.
Le principe du multizone est précisément celui-ci : une seule unité extérieure peut chauffer ou climatiser plusieurs espaces intérieurs, avec un contrôle individuel de chaque unité intérieure. MIDEA indique également que chaque zone peut être programmée et réglée selon la température souhaitée.

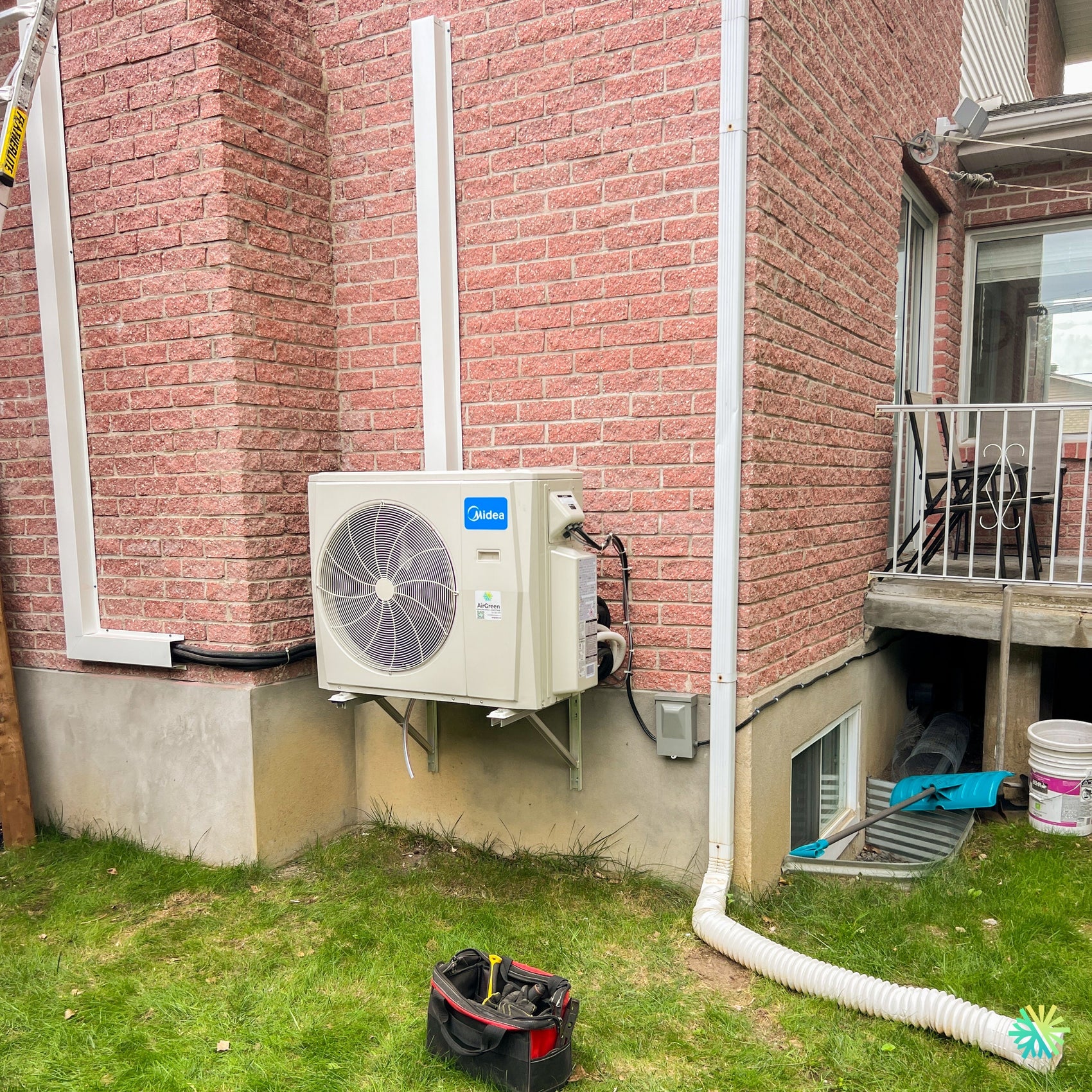

Dans cette maison de Venise-en-Québec, le véritable intérêt du projet se voit dans les détails de la photo : appareil extérieur surélevé, supports muraux triangulés, cache-tuyaux blancs organisés verticalement sur la brique, raccordements regroupés au même endroit et sectionnement électrique installé directement à proximité de la machine.
Une unité extérieure installée sur le mur de fondation plutôt que directement au sol
Le condenseur MIDEA est fixé sur deux supports muraux métalliques, eux-mêmes installés sur la partie fondation de la maison, sous le revêtement de brique.
Cette décision permet plusieurs choses à la fois.
D’abord, la thermopompe demeure surélevée par rapport au gazon. Pour une installation au Québec, ce détail est particulièrement pertinent. L’eau provenant des cycles de dégivrage, la neige et la glace ne doivent pas venir obstruer le bas de l’unité extérieure ou réduire inutilement la circulation d’air.
Ensuite, l’installation murale évite d’occuper une portion supplémentaire du terrain avec une base plus large. Sur cette propriété, nous devions également composer avec plusieurs éléments déjà présents : la façade en brique, une fenêtre de sous-sol, une descente pluviale et un balcon à proximité.
Nous avons donc concentré le système dans une section bien définie du mur plutôt que de disperser ses composantes autour de la propriété.
Un emplacement qui reste accessible pour le service
Un détail souvent sous-estimé lors d’une installation CVAC est l’accès futur aux raccordements.
Sur la photo, le panneau de service du condenseur demeure accessible sur le côté droit. Le boîtier électrique est lui aussi placé à proximité, sans être caché derrière la machine.
Pour nos techniciens, cet accès devient important lors :
- d’une vérification électrique;
- d’un diagnostic;
- d’un contrôle des pressions et températures;
- d’une inspection des raccordements frigorifiques;
- d’un entretien CVAC;
- ou d’une éventuelle réparation.
Une installation réussie doit donc être pensée pour le jour de la mise en service, mais également pour les années qui suivent.
Des cache-tuyaux blancs pour organiser plusieurs parcours frigorifiques sur une façade en brique
La photographie montre clairement plusieurs montées verticales protégées par des cache-tuyaux blancs.
Sur une installation triple zone, cet aspect devient plus important que sur un simple climatiseur mural monosplit. Nous ne gérons plus une seule paire de conduites : plusieurs unités intérieures doivent rejoindre le même condenseur.
Chaque zone nécessite notamment sa liaison frigorifique et son câblage correspondant, auxquels s’ajoute la gestion du drainage selon la configuration intérieure.
Laisser ces parcours exposés aurait créé un résultat visuellement beaucoup plus chargé sur cette façade en brique rouge. En utilisant des cache-tuyaux et en regroupant les parcours selon la configuration de la maison, nous obtenons une installation nettement plus structurée.
Le coude visible dans la partie inférieure du cache-tuyaux situé à gauche permet notamment de rejoindre proprement la zone des raccordements du condenseur sans faire traverser les conduites en diagonale sur le mur.
Trois zones ne signifient pas trois condenseurs dans la cour
C’est l’un des avantages les plus concrets du concept MIDEA28 multizone.
Une maison ayant besoin de climatisation et de chauffage dans trois secteurs distincts pourrait théoriquement recevoir trois systèmes monosplit indépendants. Cela impliquerait alors trois appareils extérieurs, plusieurs circuits électriques et beaucoup plus d’espace utilisé autour du bâtiment.
Ici, les trois zones sont regroupées autour d’un seul condenseur.
La brochure MIDEA indique qu’un système multizone permet justement de réduire l’espace occupé à l’extérieur et le nombre d’unités extérieures, tout en conservant un contrôle individuel des différentes zones.
Dans une propriété où l’esthétique extérieure, l’espace disponible et la facilité d’entretien comptent autant que les performances, cette architecture devient particulièrement intéressante.
Pourquoi le MIDEA28 de 27 000 BTU peut alimenter une configuration triple zone
Le condenseur installé appartient à la série Extreme Heat MIDEA28. Son numéro de modèle est MO4HX-H27B-2A.
MIDEA conçoit ce condenseur comme une plateforme pouvant recevoir plusieurs configurations d’unités intérieures. La documentation montre que la catégorie de 27 000 BTU possède jusqu’à quatre ports disponibles, même lorsqu’elle est utilisée, comme ici, pour une installation triple zone.
Cela ne signifie pas qu’une quatrième tête peut être ajoutée arbitrairement. Le nombre de ports physiques n’est qu’un élément de l’équation.
Il faut aussi respecter :
- les combinaisons autorisées par MIDEA;
- les capacités admissibles de chaque unité intérieure;
- la capacité totale connectée;
- les longueurs maximales de conduites;
- les différences de hauteur;
- la charge frigorifique;
- et surtout les besoins réels de chaque pièce.
La brochure prévoit d’ailleurs plusieurs capacités d’unités intérieures et différents formats, notamment muraux, consoles, cassettes et unités gainables. La gamme multizone est conçue pour permettre des associations adaptées à différents types d'espaces.
Une précision importante : nous ne devinons pas les BTU des trois unités intérieures
La photo de ce projet montre très bien le condenseur MIDEA28, les supports et les parcours extérieurs, mais elle ne permet pas d’identifier avec certitude les modèles et capacités des trois unités intérieures.
Nous évitons donc d’attribuer artificiellement une combinaison telle que 6 000 + 9 000 + 12 000 BTU ou 9 000 + 9 000 + 12 000 BTU à cette installation sans disposer des plaques signalétiques intérieures correspondantes.
C’est aussi une notion importante pour un propriétaire qui compare des soumissions de thermopompes triple zone : la capacité de chaque tête doit être déterminée selon la pièce qu’elle dessert, et non choisie simplement pour atteindre un total de BTU.
MIDEA28 MO4HX-H27B-2A : rendement, fonctionnement en climat froid, partage de capacité et LogisVert
Les chiffres techniques derrière cette thermopompe de 27 000 BTU
Le tableau technique MIDEA associe la référence AHRI 215471460 au modèle extérieur MO4HX-H27B-2A dans une configuration multizone sans conduits.
Pour cette configuration, les principales données publiées sont :
- Capacité nominale en climatisation : 27 000 BTU/h
- Capacité nominale en chauffage : 27 000 BTU/h
- SEER2 : 23
- EER2 : 12,5
- Indice saisonnier de chauffage : 10,5
- Capacité de chauffage indiquée à -15 °C : 27 000 BTU/h
- COP à cette condition d’essai : 2,0
- Débit d’air extérieur maximal : 2 148 CFM
- Niveau sonore extérieur : 61 dB(A)
- Alimentation : 208/230 V, monophasée, 60 Hz
- Dimensions extérieures : environ 37 1/4 po × 16 1/8 po × 31 7/8 po
- Poids net : environ 168 lb
Ces valeurs apparaissent dans le tableau technique MIDEA consacré au MO4HX-H27B-2A.
Le poids de près de 168 lb permet aussi de comprendre pourquoi nous portons attention au choix des supports et à leur ancrage. Une thermopompe multizone de cette catégorie n’est pas une petite unité qu’il suffit de poser sur deux équerres légères.
Technologie inverter : la thermopompe n’a pas toujours besoin de fournir ses 27 000 BTU
Une donnée nominale de 27 000 BTU ne signifie pas que le compresseur fonctionne continuellement à cette puissance.
La technologie inverter permet au système MIDEA de moduler sa capacité selon la demande. Lorsque moins de chauffage ou de climatisation est nécessaire, le compresseur et les ventilateurs adaptent leur fonctionnement. MIDEA indique que cette capacité de fonctionner à charge partielle contribue à réduire la consommation lorsque toutes les pièces n’ont pas simultanément besoin de leur pleine capacité.
Pour une maison comportant trois zones, cette caractéristique est particulièrement utile.
Une chambre exposée au soleil peut réclamer moins de chauffage en après-midi pendant qu’un autre secteur du bâtiment en demande davantage. Le soir, la situation peut s’inverser. Une thermopompe multizone inverter peut ajuster sa production globale à ces variations plutôt que de fonctionner uniquement selon une logique marche-arrêt.
Le point technique que tout acheteur de multizone devrait comprendre : les BTU sont partagés
Une erreur fréquente consiste à additionner la capacité nominale de chaque tête et à supposer que toutes pourront produire cette puissance maximale simultanément, peu importe la capacité du condenseur.
MIDEA précise que lorsque la capacité totale connectée des unités intérieures dépasse la capacité nominale de l’appareil extérieur, la capacité réellement disponible pour chaque unité peut être réduite, phénomène particulièrement perceptible en mode chauffage.
C’est pourquoi nous analysons les besoins pièce par pièce.
Une unité intérieure de 12 000 BTU installée dans une zone ne signifie pas forcément que cette zone exigera 12 000 BTU en permanence. Dans une configuration multizone bien pensée, la diversité des charges constitue justement une partie de l’intérêt du système : toutes les pièces ne demandent généralement pas leur maximum exactement au même moment.
Ce que nous vérifions avant de choisir la combinaison
Pour une thermopompe triple zone à Venise-en-Québec, comme pour nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous prenons notamment en compte la superficie et le volume de chaque pièce, l’isolation, le nombre de fenêtres, l’orientation solaire, l’étage, la circulation de l’air et l’utilisation habituelle de la zone.
Une chambre fermée, un grand salon ouvert et un sous-sol ne se comportent pas thermiquement de la même manière. Leur attribuer trois appareils identiques uniquement parce que les superficies semblent proches peut donc mener à une configuration moins bien équilibrée.
SynchroConnect : un outil intéressant lorsque plusieurs circuits convergent vers le même condenseur
Avec trois zones, nous devons faire correspondre correctement les conduites frigorifiques et les connexions électriques de chaque unité intérieure.
MIDEA intègre à cette plateforme la technologie SynchroConnect. Selon la documentation du fabricant, le système peut effectuer un diagnostic des connexions après le raccordement et faciliter la synchronisation entre les lignes frigorifiques et le câblage des différentes unités.
Cette fonction est particulièrement pertinente sur un système multizone, où plusieurs circuits arrivent au même endroit.
Elle ne remplace cependant pas les étapes fondamentales d’une installation professionnelle : raccords correctement exécutés, essai d’étanchéité, mise sous vide adéquate, vérification électrique, drainage et mise en service de chaque zone.
Une thermopompe pensée pour le chauffage par temps froid
Le MIDEA28 MO4HX-H27B-2A appartient à la famille Extreme Heat. Sa référence AHRI 215471460 est associée à une configuration multizone sans conduits et la documentation technique indique une capacité nominale de chauffage de 27 000 BTU/h à -15 °C, avec un COP de 2,0.
Cela devient important dans une région comme Venise-en-Québec, où la thermopompe n’est pas installée uniquement pour quelques semaines de climatisation estivale. Son rendement en chauffage représente une partie majeure de la valeur du système.
Même une thermopompe conçue pour climat froid doit toutefois rester dégagée en hiver. Le propriétaire doit surveiller l’accumulation de neige autour de l’unité, ne pas bloquer l’échangeur et s’assurer que l’eau de dégivrage peut s’évacuer.
La pose sur supports muraux visible dans notre installation offre justement une séparation entre l’unité et le niveau du terrain, tout en conservant le condenseur accessible pour une inspection.
Quelle aide LogisVert peut s’appliquer au MIDEA28?
Pour une installation réalisée en 2026, il est important de ne pas reprendre automatiquement un ancien montant de subvention trouvé dans une publicité ou une fiche produit datant d’une année précédente.
Le programme LogisVert d’Hydro-Québec prévoit actuellement une aide de 120 $ par tranche de 1 000 BTU/h à -8 °C pour une thermopompe certifiée ENERGY STAR – Climat froid, lorsque toutes les conditions du programme sont respectées. Hydro-Québec précise également que le montant applicable dépend de la date d’installation.
Pour la référence AHRI 215471460 / MIDEA MO4HX-H27B-2A, une liste Hydro-Québec associée aux appareils sans conduits indique une puissance de chauffage de 25 000 BTU/h à -8 °C.
En appliquant la formule actuelle de 120 $ par 1 000 BTU/h à cette valeur, l’aide théorique correspond à 3 000 $.
Ce montant doit toutefois être confirmé selon la combinaison exacte des unités intérieures, la date d’installation et les critères LogisVert en vigueur au moment de la demande. C’est cette vérification précise que nous privilégions plutôt que d’annoncer une subvention simplement à partir du nom commercial « MIDEA28 ».
Les erreurs que cette installation permet d’illustrer
Installer le condenseur sans penser à l’hiver
Poser une thermopompe directement au niveau du terrain peut créer des difficultés lorsque la neige et la glace s’accumulent autour de l’appareil. À Venise-en-Québec, nous avons ici utilisé une installation murale qui dégage l’unité du gazon.
Cela ne dispense pas le propriétaire de déneiger autour de la thermopompe, mais facilite la gestion de son environnement immédiat.
Laisser plusieurs conduites apparentes sur la brique
Une installation triple zone comporte davantage de tuyauterie qu’un monosplit. Sans planification, le résultat extérieur peut devenir très chargé.
Les cache-tuyaux blancs visibles sur cette installation permettent de protéger et d’ordonner les liaisons tout en suivant des lignes verticales simples sur la façade.
Bloquer le panneau de service
Placer une thermopompe dans un espace très serré peut sembler acceptable le jour de l’installation, puis compliquer chaque intervention ultérieure.
Ici, les raccordements, le sectionnement électrique et le côté service restent regroupés et accessibles.
Choisir les trois têtes selon une règle approximative de superficie
Le calcul « tant de pieds carrés = tant de BTU » peut donner une première indication, mais il ne suffit pas pour équilibrer correctement une thermopompe triple zone.
Nous devons surtout comprendre comment chaque secteur du bâtiment se comporte réellement.
Ce que le propriétaire doit faire après l’installation
Un système multizone de qualité mérite également un entretien régulier. Nous recommandons de nettoyer les filtres des trois unités intérieures selon leur utilisation, de vérifier périodiquement les drains, de garder l’échangeur extérieur libre de feuilles et d’herbe et, en hiver, d’empêcher la neige de s’accumuler contre le condenseur.
Il faut aussi se rappeler qu’une zone peu utilisée ne doit pas être oubliée. Une unité installée dans une chambre d’amis ou un espace secondaire possède elle aussi un filtre et un drain qui nécessitent une vérification périodique.
Une installation triple zone où la finition extérieure compte autant que la fiche technique
Notre installation de thermopompe triple zone MIDEA MIDEA28 à Venise-en-Québec montre bien la différence entre simplement fournir un appareil et intégrer un véritable système CVAC à une maison.
Le condenseur de 27 000 BTU est une partie du projet. La position de la machine, les supports muraux, l’accès de service, le cheminement des trois zones, les protections de tuyauterie, l’électricité et le dimensionnement des unités intérieures sont tout aussi importants pour le résultat à long terme.
C’est cette approche que nous appliquons chez AirGreen pour les projets de thermopompes, climatiseurs muraux et installations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : sélectionner l’équipement en fonction du bâtiment, puis réaliser une installation qui demeure logique, accessible et propre longtemps après le départ de notre équipe.
