What you should know about this one
Published, verifiable facts, not brochure claims.
1425 cfmHighest airflow in the SHR series: 1425 cfm at 0.4 in
The brochure gives 1425 cfm at 0.4 in for the SHR 1400, versus 1215 cfm for the SHR 1200, drawing 10.6 A at 120 V. The manual shows the same port layout as the SHR 800.
BPMRecirculation defrost available with the BPM module
Standard defrost shuts down the supply fan. With the optional BPM bypass module, offered on SHR models only, a motorized damper closes the fresh-air intake so indoor air circulates through the core without creating negative pressure.
ExhaustIt defrosts by pausing the fresh air for a few minutes
In cold weather, the supply fan stops for a few minutes while the exhaust keeps running, so warm indoor air thaws the core. During the cycle the house is briefly under negative pressure; if you have a fireplace or a naturally vented combustion appliance, mention it to our estimator.

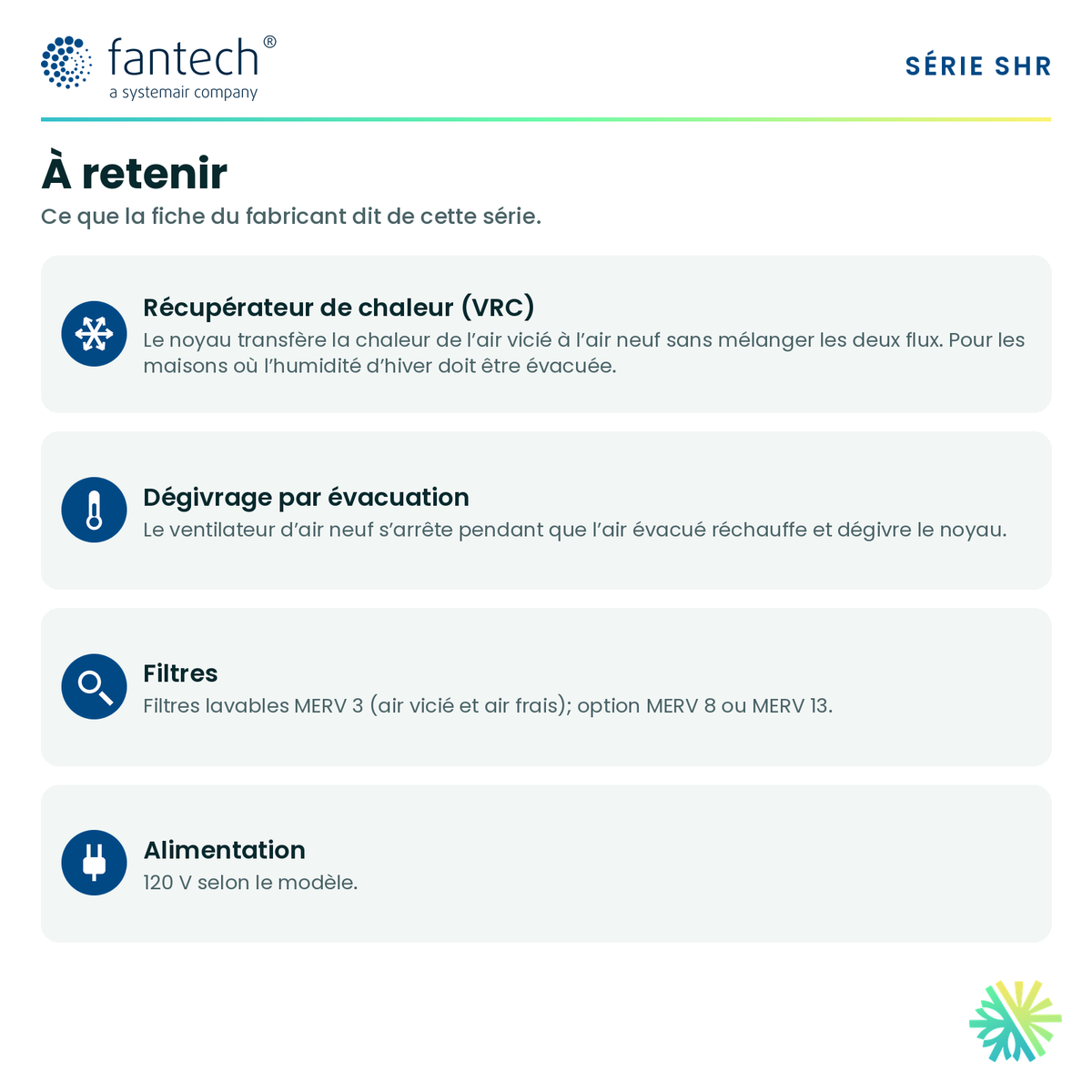

HRVIt recovers heat, not moisture
Excess moisture leaves the house. In Québec, that's the right choice in most cases: in winter, the problem is almost always too much humidity, not too little.
LifetimeThe core warranty
The core does the work and is the most expensive part to replace. Motors and parts: 3 years. We register the warranty in your name at commissioning.
What it needs on site
In a condo with no floor drain, or with little ceiling clearance, we usually look at a side-port model instead. Our estimator checks the location, the drain and the duct route before ordering.

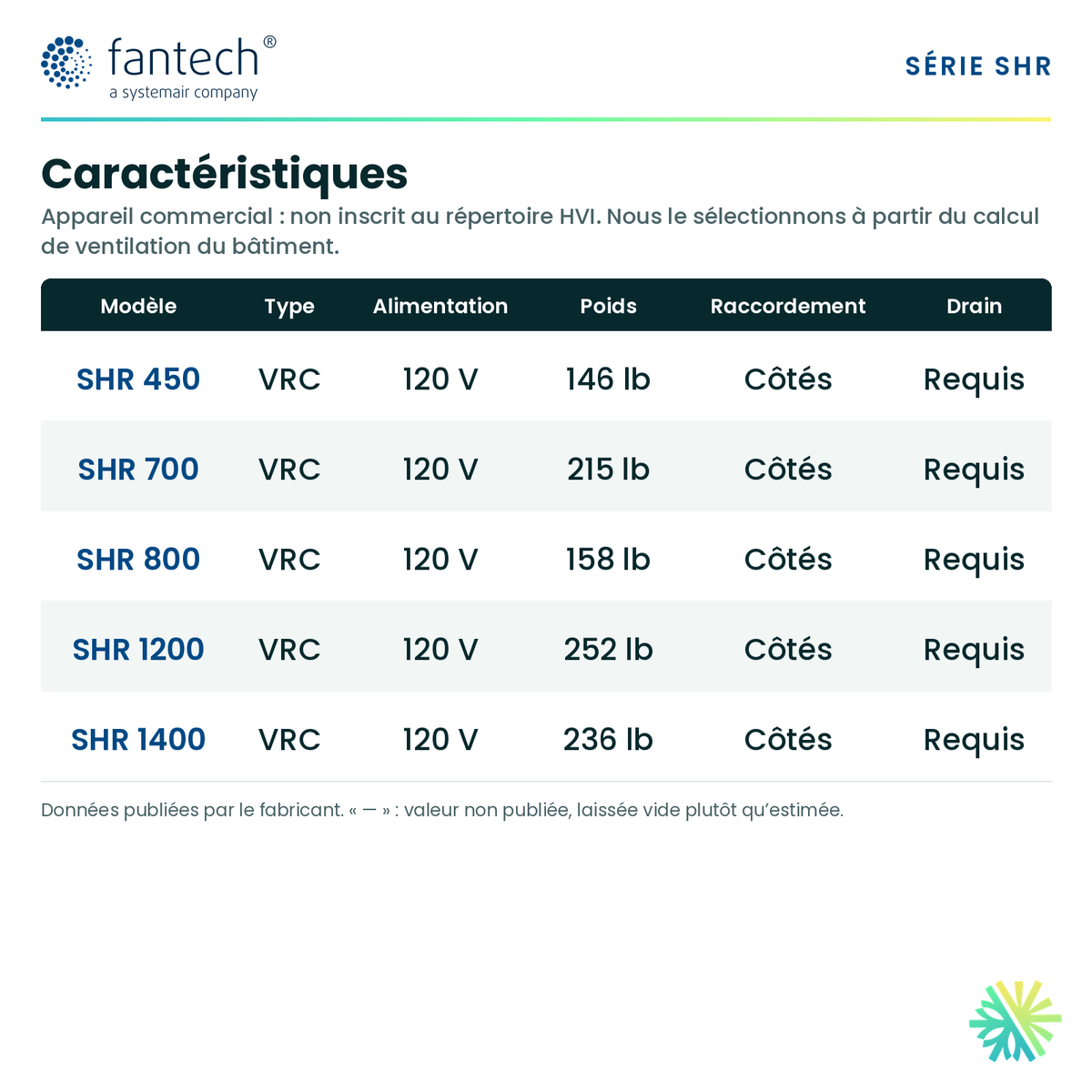

Complete spec sheetData and cited sources
- Type
- HRV
- Connection
- Side ports
- Condensate drain
- Required
- Defrost cycle
- Exhaust only (supply fan off)
- Filters
- Washable MERV 3 filters (exhaust and supply); MERV 8 or MERV 13 upgrade
- Weight
- 236 lb
- Power supply
- 120 V
- Warranty — core
- Lifetime
- Warranty — motors
- 3 years
- Warranty — parts
- 3 years
- Spec sheet (French)
- Spec sheet (English)
The manufacturer doesn't publish an efficiency at −25 °C for this model; we don't make one up.
Talk to an HVAC technician before you choose
We calculate the airflow room by room, check the location and the drain, and give you an installed price. Balancing is measured at commissioning, not estimated.
Fantech SHR 1400 : le plus gros débit de la série SHR
Quand le calcul dépasse 1 200 pcm, le Fantech SHR 1400 prend la relève : la brochure Fantech lui donne 1 425 pcm à 0,4 po. Ce ventilateur récupérateur de chaleur commercial léger vise les écoles, les gymnases, les salles communautaires et les grands bureaux, tout en restant sur une alimentation de 120 V.
Comme la plupart des appareils commerciaux, le Fantech SHR 1400 n'est pas inscrit au répertoire HVI : il n'a donc ni débit net homologué ni efficacité SRE publiée comme un VRC résidentiel. Nous le choisissons et le réglons à partir du calcul de ventilation de votre bâtiment.
1 425 pcm à 0,4 po
La brochure donne 1 425 pcm à 0,4 po pour le SHR 1400, contre 1 215 pcm pour le SHR 1200, avec 10,6 A en 120 V. Il consomme même un peu moins que le SHR 1200 : 1 272 W contre 1 340 W, soit environ 1,2 pcm par watt. Le manuel lui attribue la même disposition des raccords que le SHR 800. Selon le manuel Fantech, S signifie raccordement latéral (Side Ducting), H récupération de chaleur et R option de commande à distance ; le nombre donne la classe de débit à 0,4 po.
Efficacité
Son efficacité sensible en chauffage est de 52 % selon la brochure, un peu moins que les autres SHR, d'après les données AHRI 1060 du noyau. Nous en tenons compte dans l'estimation de l'effet sur votre chauffage.
Dégivrage
Le dégivrage standard coupe le ventilateur d'air neuf pendant que l'air évacué dégivre le noyau. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf dès que l'air extérieur atteint −5 °C : l'air intérieur circule alors dans le noyau pour le réchauffer, et l'appareil ne crée pas de pression négative.

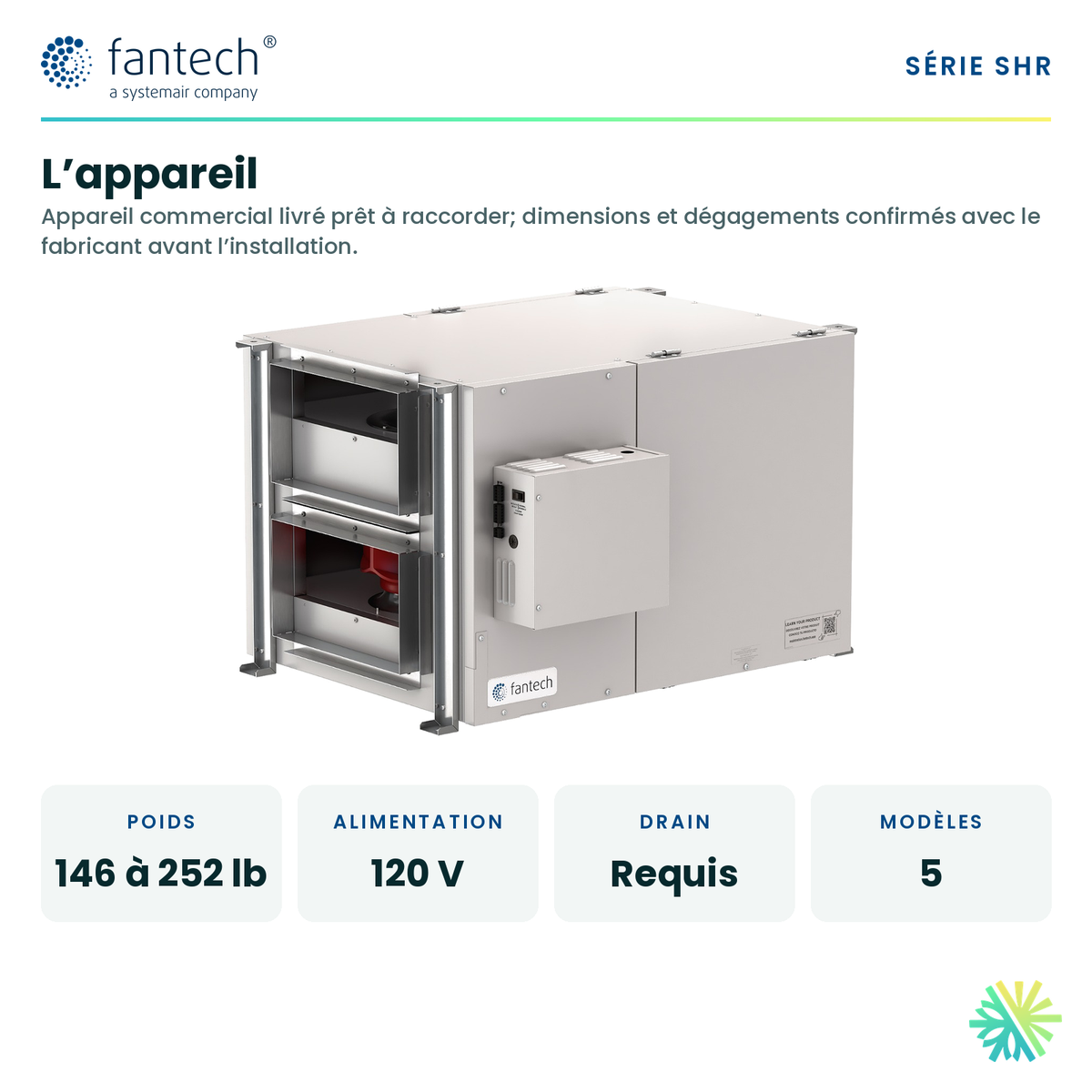

Installation : poids, raccords et drain
La brochure indique 236 lb. Les dimensions du caisson ne figurent pas dans les documents Fantech que nous avons : nous les confirmons avec le fabricant avant de fixer l'emplacement. Les moteurs des ventilateurs et le noyau sont montés sur des rails coulissants amovibles, et les panneaux de porte sont réversibles pour ouvrir du côté où se fait l'entretien. Un drain est requis. L'eau de condensation, y compris pendant le dégivrage, doit s'écouler vers un drain ou une pompe à condensat, avec un siphon en P dans le tuyau pour empêcher les odeurs de remonter. L'appareil et ses tuyaux de condensat doivent se trouver dans un espace chauffé, au-dessus du point de congélation.
Commande ECO-Touch IAQ
Fantech propose pour cette série la commande ECO-Touch IAQ. Son mode ECO choisit le mode et la vitesse selon la saison, et sa sonde de composés organiques volatils totaux fait monter le débit d'air neuf et d'évacuation quand l'air se charge de solvants de nettoyage ou d'odeurs de cuisson. Pour le Fantech SHR 1400, c'est une façon simple de ventiler davantage aux heures chargées seulement.
Entretien des filtres
Le Fantech SHR 1400 est livré avec des filtres lavables MERV 3 sur l'air frais et l'air vicié. Fantech les décrit comme des filtres de départ, capables de capter environ 20 % des particules de 3 à 10 microns. Un filtre MERV 8 capte 70 % de ces particules et un MERV 13, 95 % : c'est la mise à niveau à envisager près d'une artère achalandée.
Le manuel Fantech demande de vérifier et de nettoyer les filtres une fois par mois, ou plus tôt s'ils paraissent sales. Les moteurs sont équilibrés et lubrifiés à vie en usine : ils ne demandent pas d'entretien.

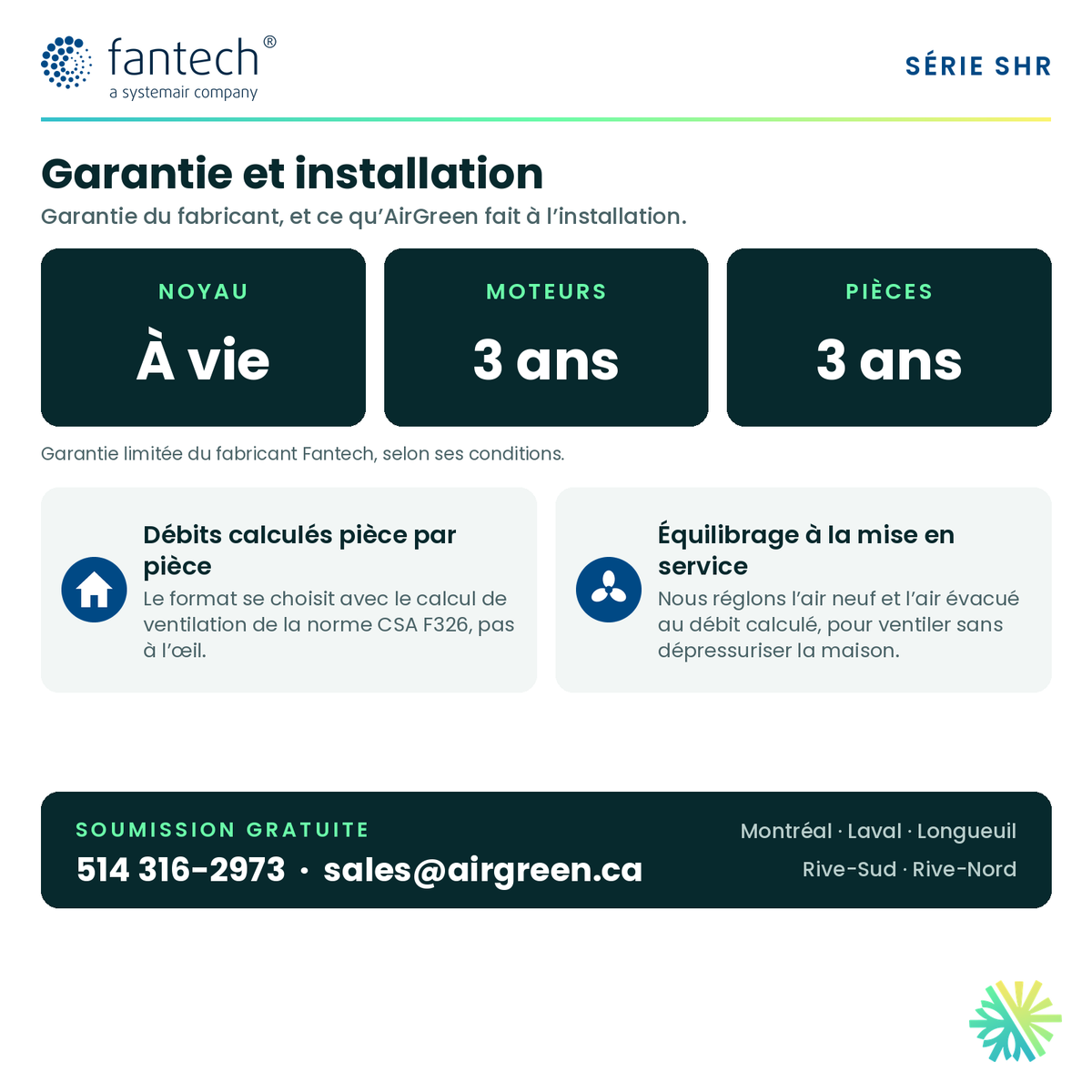

Garantie
Fantech garantit le noyau du SHR 1400 à vie (garantie limitée), ainsi que le moteur et les composants électriques pendant 3 ans.
Installation par AirGreen dans le Grand Montréal
Nous ne vendons pas un VRC au hasard. Pour une école, un gymnase ou une salle communautaire, le point de départ est le calcul de ventilation du bâtiment ; pour une grande résidence, c'est le calcul pièce par pièce prévu par la norme CSA F326. Nous comparons ensuite ce débit avec la courbe du Fantech SHR 1400 et avec la pression de votre réseau de conduits.
À la mise en service, nous équilibrons les deux flux d'air au débit calculé. C'est ce réglage qui fait qu'un appareil ventile vraiment ce qu'il doit ventiler, sans dépressuriser le bâtiment. Nous expliquons ensuite au responsable des lieux comment régler les vitesses et quand nettoyer les filtres.
AirGreen dessert Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud. Soumission gratuite : 514 316-2973 ou sales@airgreen.ca.
