Un gainable pour tout l'étage des chambres d'un cottage
Le cottage à étage est la maison la plus répandue en banlieue de Laval, sur la Rive-Nord et sur la Rive-Sud. À l'étage, on trouve presque toujours le même plan : trois chambres, une salle de bain et un corridor, chauffés par des plinthes électriques, sans aucun conduit. L'été, la chaleur monte et l'étage devient la partie la plus inconfortable de la maison. Le gainable haute pression KINGHOME de 18 000 BTU est le format que nous utilisons pour traiter cet étage d'un seul coup : un appareil dissimulé, de courts conduits vers chaque chambre, et aucune tête visible.
Ce gainable est une tête intérieure de thermopompe multizone. Il ne fonctionne qu'avec une unité extérieure KINGHOME Ultra Heat compatible, qui dessert en même temps les autres zones de la maison. Il n'a pas de certification AHRI propre ; la performance certifiée est celle du système.
Où l'appareil se cache dans un cottage
Trois emplacements reviennent dans nos projets : un placard du corridor transformé en local technique, le plafond abaissé au-dessus de la salle de bain ou du corridor, ou l'espace de rangement derrière le mur nain d'une chambre, à condition qu'il soit compris dans l'enveloppe isolée de la maison. De là, des conduits courts rejoignent chaque chambre par le plafond ou le haut de la cloison. Un retour d'air central ramène l'air à l'appareil.
La désignation haute pression prend tout son sens dans ce cas. Les conduits d'un étage de cottage ont des longueurs inégales : la chambre principale au bout du corridor est plus loin que la petite chambre voisine du placard. Le ventilateur dispose de la réserve de pression nécessaire pour alimenter toutes les sorties, et le réseau s'équilibre à la mise en service.

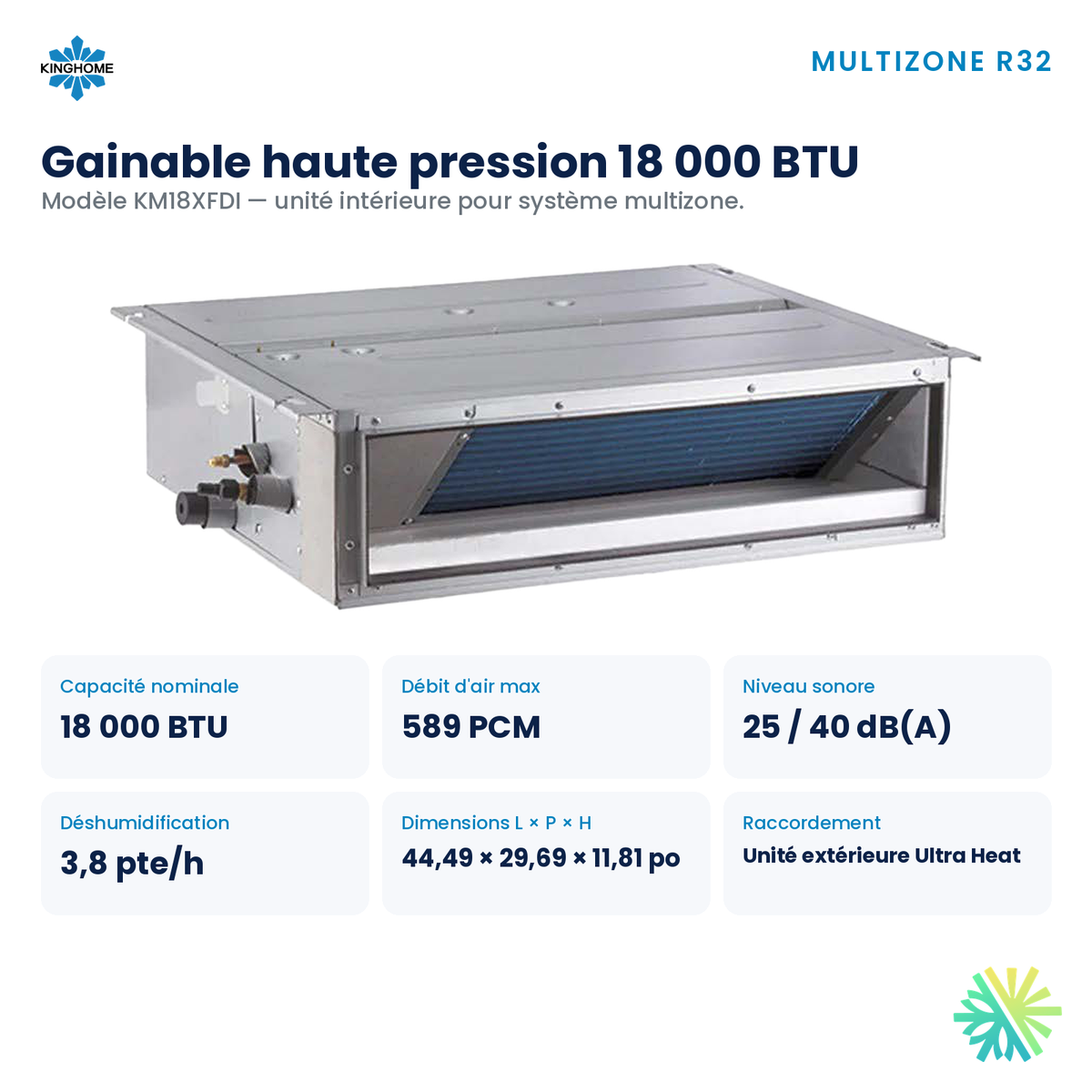

Les données du gainable 18 000 BTU
- Capacité nominale : 18 000 BTU, réfrigérant R-32
- Débit d'air maximal : 589 PCM
- Niveau sonore intérieur : 25 à 40 dB(A)
- Déshumidification : 3,8 pt/h, soit environ 1,8 L/h
- Dimensions : 44,49 x 29,69 x 11,81 pouces (largeur x profondeur x hauteur)
- Alimentation 220 V par l'unité extérieure
- Wi-Fi : inclus, par le contrôleur mural filaire fourni
Ce format inaugure le boîtier large de la série : 44,49 pouces de largeur pour la même épaisseur de 11,81 pouces. Le débit grimpe à 589 PCM, assez pour trois chambres et un corridor. La déshumidification de 3,8 pt/h répond à ce que les occupants d'un étage de cottage remarquent en premier l'été : l'air lourd des chambres en fin de journée. Le niveau sonore part de 25 dB(A) et plafonne à 40 dB(A), et l'appareil se trouve hors des chambres.
Remplacer les plinthes de l'étage
Ce gainable ne remplace pas automatiquement toutes les plinthes. Nous faisons un calcul de charge pièce par pièce pour vérifier que le gainable couvre l'étage par grand froid, compte tenu de l'isolation du toit et des fenêtres. Dans la plupart des cottages récents ou dont l'isolation a été refaite, les plinthes peuvent rester en appoint, réglées plus bas, pendant que la thermopompe assure l'essentiel du chauffage. Dans un cottage plus ancien, mal isolé sous le toit, le format 21 000 BTU de la même série peut être plus approprié ; nous vous le dirons franchement.
Ce qui est fourni
D'après la fiche technique du fabricant, le gainable comprend une pompe de condensat intégrée, utile quand l'appareil se trouve loin de la plomberie, et le contrôleur mural filaire avec Wi-Fi. S'ajoutent le mode déshumidification, l'autonettoyage, le dégivrage forcé, le démarrage progressif, le démarrage à basse tension et un mode de chauffage d'entretien hors gel.
Unités extérieures Ultra Heat compatibles
La table de compatibilité de la brochure multizone KINGHOME accepte les têtes de 18 000 BTU sur les unités suivantes :
- KM30X6O et KM36X6O (jusqu'à 4 zones)
- KM42X6O et KM48X6O (jusqu'à 5 zones)
- KM60X6O (jusqu'à 6 zones)
Le KM18X6O et le KM24X6O ne l'acceptent pas. Dans un cottage, la configuration la plus fréquente associe ce gainable à l'étage et une ou deux têtes murales au rez-de-chaussée, sur un KM30X6O ou un KM36X6O. Les unités KM30X6O à KM48X6O portent la désignation climat froid ENERGY STAR et chauffent jusqu'à -30 °C selon leur fiche ; le KM60X6O ne la porte pas. Selon la brochure du fabricant, la performance certifiée change selon que le système comprend des têtes murales, gainables ou mixtes ; les valeurs de la fiche de chaque unité extérieure correspondent aux têtes murales.
Ce que nous vérifions avant l'installation
Voici les points que nous examinons pour ce gainable lors d'une évaluation à Montréal, à Laval, à Longueuil, sur la Rive-Nord ou sur la Rive-Sud.
L'emplacement de l'appareil
Il faut un espace de 44,49 x 29,69 pouces au sol ou au plafond, avec 11,81 pouces d'épaisseur, plus la place des raccords et une trappe d'accès pour le filtre et la pompe. Nous n'installons pas un gainable dans un comble non chauffé : l'appareil et les conduits doivent rester dans l'enveloppe isolée.
Le réseau de conduits
Nous traçons des conduits courts vers chaque chambre, dimensionnés pour 589 PCM, isolés et scellés. Un retour d'air central est prévu au corridor, et chaque porte de chambre doit laisser l'air revenir.
L'alimentation
Le gainable reçoit son 220 V de l'unité extérieure. Le circuit au panneau est celui de l'unité extérieure, au moins un KM30X6O, selon l'ampacité minimale (MCA) et la protection maximale (MOP) de sa fiche. Nous vérifions la capacité de l'entrée électrique, puisque les plinthes restent souvent en appoint.
L'unité extérieure
Sur un support mural au-dessus de la neige, avec un écoulement libre de l'eau de dégivrage, à l'écart des fenêtres de chambres voisines.
La tuyauterie et le drain
Les diamètres suivent la fiche technique du fabricant, dans les limites de longueur de l'unité extérieure. La pompe intégrée relève le condensat vers un renvoi de la salle de bain ou une colonne de plomberie ; un bac de récupération secondaire protège le plafond fini sous l'appareil.
Subvention LogisVert
Ce gainable n'apparaît pas seul sur la liste d'Hydro-Québec, puisqu'il n'a pas de certification propre. La subvention LogisVert se rattache au système complet, selon la liste d'Hydro-Québec en vigueur pour une installation le 28 octobre 2026 ; l'admissibilité se confirme à la date d'installation. Une combinaison avec gainable relève d'une certification différente de celle avec têtes murales : nous vérifions son inscription avant de vous annoncer un montant.
Pourquoi passer par AirGreen
- Des frigoristes salariés qui posent aussi les conduits.
- Une assurance responsabilité civile de 5 000 000 $.
- L'enregistrement de la garantie Kinghome fait à la mise en service.
- Un service après-vente pour l'entretien du filtre et de la pompe.
Demandez votre estimation gratuite : nous évaluons l'étage, trouvons l'emplacement caché du gainable et vous proposons une configuration complète pour la maison.
Documentation
Garantie : 12 ans sur le compresseur, 12 ans sur les pièces et 6 ans sur la main-d'œuvre, directement du distributeur.
