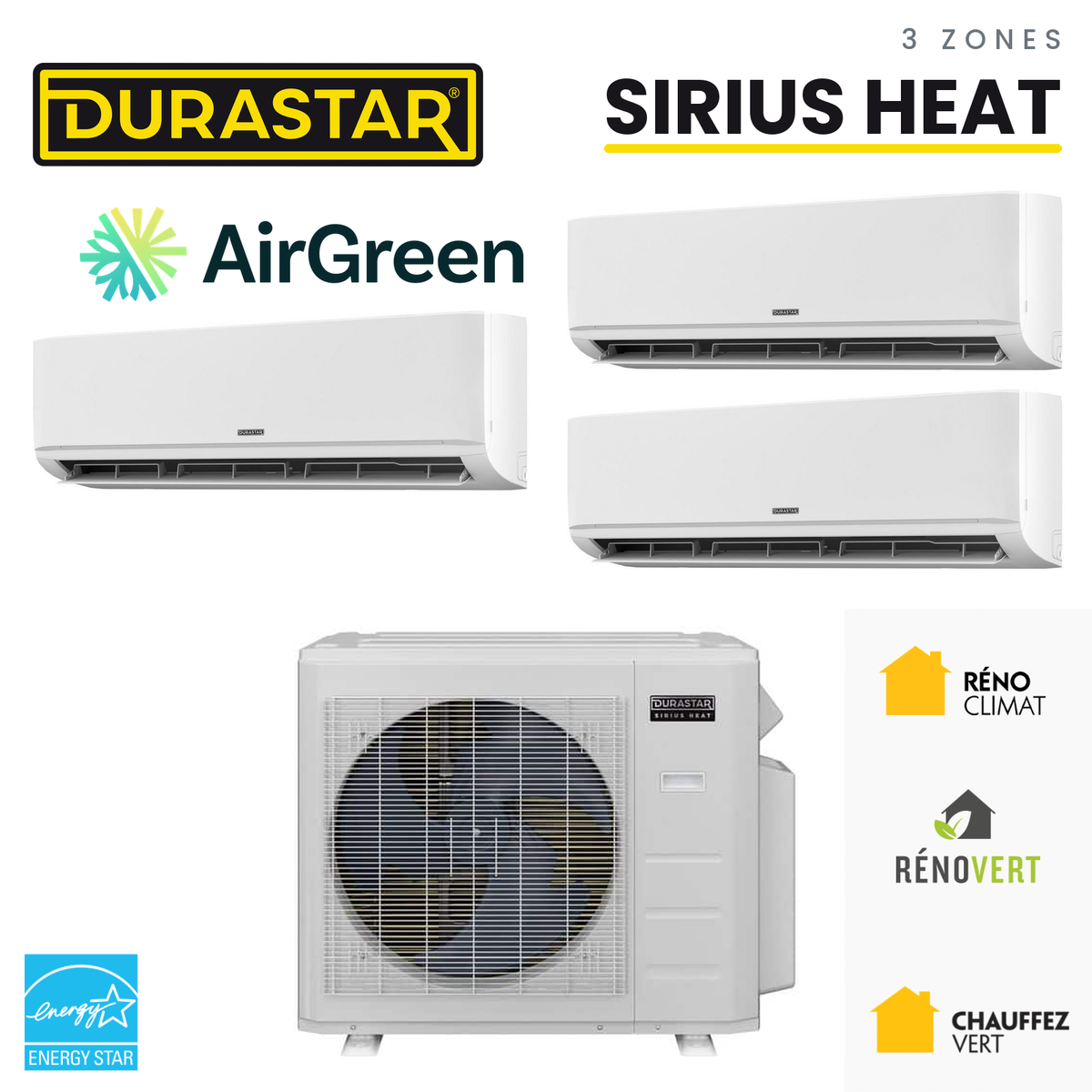

Thermopompe 3-Zones DURASTAR Sirius Heat | 48000 BTU - R410A

Trois zones sur un même condenseur plutôt que trois appareils indépendants

Un étage complet converti en bureau ne se chauffe pas comme un étage de chambres : plusieurs pièces occupées en même temps, des écrans qui dégagent de la chaleur toute la journée, et personne pour ouvrir une fenêtre à quinze heures. Dans une maison de Vaudreuil-Dorion tenue en copropriété divise, un conseil d'administration qui revoit ses règles d'installation rouvre du jour au lendemain des projets restés en plan. La Thermopompe 3-Zones DURASTAR Sirius Heat | 48 000 BTU - R410A couvre ces pièces avec un seul appareil extérieur, donc une seule autorisation à obtenir et un seul point d'ancrage à faire accepter.

Les chiffres que porte ce certificat

Les valeurs suivantes décrivent l'ensemble certifié, condenseur et tête intérieure de référence.

• Rendement saisonnier : 21,2 SEER2, 11,0 EER2 et 10,0 HSPF2
• À -8 °C : 39 000 BTU/h, COP de 2,50
• À -15 °C : 45 000 BTU/h, COP de 2,00
• Homologation ENERGY STAR, ID ENERGY STAR 2410632, désignation climat froid, chauffage jusqu'à -30 °C

Le certificat inscrit 39 000 BTU/h à -8 °C et 45 000 BTU/h à -15 °C. Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié. Celui de -15 °C se lit autrement quand il y a trois zones : ces 45 000 BTU/h ne vont pas dans une seule pièce, ils se répartissent entre trois têtes qui n'appellent presque jamais toutes en même temps. Ces données proviennent du certificat AHRI 210568220, publié par le NEEP.

Comment 48 000 BTU/h se répartissent sur trois têtes

La capacité nominale de 48 000 BTU/h est celle du condenseur, pas celle de chaque tête. Le compresseur module et envoie à chaque zone la part que sa consigne réclame. Un bureau fermé en fin de semaine ne coupe pas les deux autres : sa tête s'arrête, les autres gardent leur consigne et le condenseur reste à leur service. Les têtes se choisissent dans la liste que DuraStar associe au condenseur DRA5H48M1A : DRAS12F1A, DRAS12F1B, DRAC09F1A, DRAC12F1A, DRAC18F1A, DRAC24F1A, DRAC24F1B, DRAD09F1A, DRAD12F1A, DRAD18F1A, DRAD24F1A, DRAF18F1A, DRAF24F1A, DRAL06F1A, DRAL09F1A, DRAL12F1A, DRAL18F1A, DRAM18F1A, DRAM24F1A, DRAM30S1A, DRAM36S1A, DRAM48S1A et DRAM60S1A. Le châssis est publié pour un maximum de 5 zones.

Trois appareils séparés ou un seul condenseur

Trois appareils indépendants demandent trois emplacements extérieurs, trois circuits et trois autorisations. Un condenseur unique règle la question en une fois, au prix d'une dépendance : une panne au condenseur touche les trois zones. Le même format existe en Thermopompe 2-Zones DURASTAR Sirius Heat | 48 000 BTU - R410A, en Thermopompe 4-Zones DURASTAR Sirius Heat | 48 000 BTU - R410A et en Thermopompe 5-Zones DURASTAR Sirius Heat | 48 000 BTU - R410A : à capacité identique, c'est le nombre de pièces à traiter qui tranche, pas la surface totale.

La subvention LogisVert de 4 680 $

Cet ensemble figure au programme LogisVert d'Hydro-Québec pour 4 680 $ pour un propriétaire d'une habitation existante, sous l'ID ENERGY STAR 2410632. Le montant dépend de la liste en vigueur à la date d'installation, et une aide bonifiée s'applique à certains immeubles à logements multiples. Nous validons l'admissibilité avant la signature et préparons la facture détaillée, les numéros de modèle intérieur et extérieur et la preuve de paiement.

Les dégagements que réclame un condenseur vertical, et par où passent les lignes

L'emprise au sol du condenseur

Ce condenseur mesure 37,48 x 16,34 x 52,48 pouces. C'est un appareil vertical : il occupe peu de surface au sol mais monte haut, ce qui change la façon de l'installer. Il se pose sur une base de niveau au-dessus de la ligne de neige, et l'ancrage se fait dans la structure lorsque le parement ne peut pas porter. Devant la grille de soufflage, il faut un vide libre pour que l'air sorte sans revenir sur l'appareil.

Le dégagement autour des trois têtes

Les cotes intérieures publiées par DuraStar sont celles de la tête murale de référence, soit 22,44 x 22,44 x 10,24 pouces et 379 pi³/min. Les autres types de têtes ont leurs propres dimensions. Dans des pièces de bureau, la règle pratique reste la même : de l'espace sous la tête pour que l'air descende, et un accès franc au filtre sans déplacer un classeur ou un écran chaque quinzaine.

Le passage des lignes vers l'étage

Chaque tête a sa paire de lignes frigorifiques, son drain et son câble de commande, tous ramenés au même condenseur. Trois parcours qui montent à l'étage se regroupent le plus souvent en une seule descente sur la façade arrière, puis se séparent près des pièces. Nos installations sont entièrement apparentes, sans travaux à l'intérieur des murs, avec un recouvrement de finition sur les portions visibles, ce qui est justement ce qu'un conseil d'administration veut voir décrit d'avance.

Un circuit dédié de 60 A

L'alimentation se fait en 220 V, avec un MCA de 40 A, un disjoncteur de 60 A et un circuit dédié. Ce calibre n'est pas anodin : une entrée de 100 A déjà occupée par des plinthes et un chauffe-eau ne l'absorbe pas toujours. Nous faisons le calcul de charge avant de proposer l'installation, et si le panneau doit être mis à niveau, c'est annoncé avant la signature, pas en cours de chantier.

Le bruit à la limite de terrain

Le condenseur est annoncé à 65 dB(A). Dans une copropriété où les cours se touchent, cette valeur détermine la distance à garder avec les fenêtres de chambre, y compris celles des voisins, et parfois l'orientation de la grille. Nous la donnons telle quelle au conseil d'administration plutôt que de la contourner.

Les réactions à connaître

Trois zones sur un condenseur produisent des comportements qui étonnent la première année.

• Le dégivrage dégage de la vapeur blanche et fait monter brièvement le bruit du condenseur.
• Un délai de trois minutes au redémarrage protège le compresseur.
• Un léger sifflement suit chaque changement de zone active : le réfrigérant se réoriente.
• Le chauffage cesse sous la limite du fabricant, fixée à -30 °C.

Une odeur de brûlé, un disjoncteur qui saute, un code d'erreur qui revient ou de l'eau à l'intérieur ne font pas partie de cette liste : on arrête l'appareil et on appelle notre service de réparation.

L'entretien de trois têtes

Trois filtres à rincer aux deux semaines plutôt qu'un seul, c'est la contrepartie du système. Le condenseur reste dégagé de la neige et des feuilles, et un entretien CVAC annuel couvre les serpentins, l'écoulement du condensat et les raccords électriques des trois zones.

AirGreen, quinze ans de chantiers comparables

AirGreen est une entreprise familiale qui installe des systèmes CVAC depuis plus de quinze ans à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. Nos réalisations montrent des poses à trois zones comparables. Avant de confirmer trois têtes, nous vérifions que deux ne couvriraient pas l'étage aussi bien : si c'est le cas, nous le disons.

Planifiez votre estimation gratuite pour la Thermopompe 3-Zones DURASTAR Sirius Heat | 48 000 BTU - R410A. Nous relevons les trois pièces, validons le disjoncteur de 60 A et remettons au conseil d'administration l'emplacement retenu et la cote de 65 dB(A).
