Thermopompe Centrale DURASTAR Core | 3 Tonnes - 36000 BTU - R410A

Le bruit d'un système central se joue dans les conduits autant que dans le cabinet

Une salle familiale ajoutée derrière un bungalow de Pierrefonds ne fait presque jamais partie du réseau d'origine. Le plancher est plus récent, le plafond plus bas, et l'air lui parvient par une dérivation tirée après coup, souvent la plus longue et la plus étroite de la maison. La pièce reste donc froide en janvier, et le souffle de sa bouche s'entend plus que partout ailleurs. La Thermopompe Centrale DURASTAR Core | 3 Tonnes - 36 000 BTU - R410A remplace la source sur le réseau existant, mais c'est le travail fait sur cette dérivation qui décidera du confort de la pièce ajoutée.

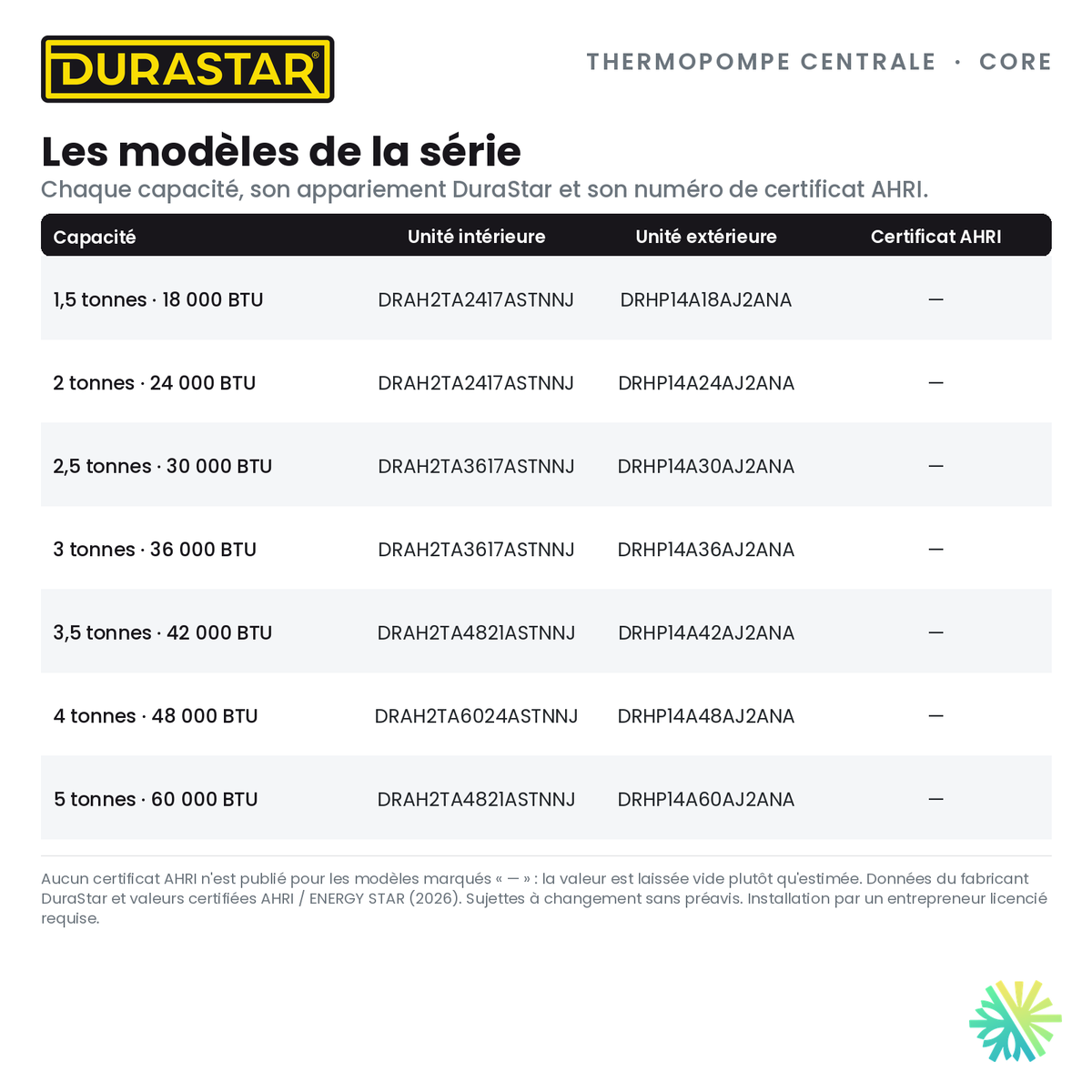

DuraStar ne publie pas de certificat AHRI pour cet appareil ; les valeurs ci-dessous sont celles de sa fiche technique. Elles décrivent un trois tonnes de série Core, avec une limite de chauffage inscrite à -15 °C et un cabinet intérieur qui souffle 1 350 pi³/min.

Les valeurs publiées par DuraStar

• Capacité à -8 °C : 23 400 BTU/h, avec un COP de 2,49
• Capacité à -15 °C : 20 400 BTU/h, avec un COP de 2,20
• Rendement saisonnier : 14,3 SEER2, 9,0 EER2 et 7,5 HSPF2
• Débit d'air du cabinet : 1 350 pi³/min
• Raccordement frigorifique : 3/8 et 3/4 de pouce

Le COP de 2,49 mesuré à -8 °C est la donnée la plus parlante de cette liste : à cette température, chaque kilowattheure acheté rend près de deux fois et demie sa chaleur dans les conduits. La série Core ne vise pas les cotes de rendement les mieux classées de DuraStar, mais elle place son meilleur rapport là où la maison consomme le plus d'heures.

Pourquoi une dérivation trop étroite se fait entendre

Un système central ne fait pas de bruit par lui-même : il en fait quand l'air doit passer trop vite dans une section trop petite. Une dérivation ajoutée après coup, tirée en flexible et pincée dans un coude, transforme une fraction des 1 350 pi³/min en sifflement à la bouche. Agrandir la section, remplacer le flexible par de la tôle sur la partie droite et poser un volet de balancement règlent le problème pour de bon, alors que baisser la vitesse du ventilateur ne ferait que priver la pièce de chaleur.

Faire entrer la pièce ajoutée dans le réseau

Une salle familiale ajoutée demande sa part du débit total, et cette part doit être reprise ailleurs plutôt qu'ajoutée au-dessus. Nous calculons le besoin de la pièce selon la règle maison, environ 18 000 BTU/h par 1 000 pieds carrés ajustée à l'isolation, à la fenestration, à la hauteur du plafond et à l'ouverture sur le reste de la maison, puis nous rebalançons les bouches des chambres en conséquence. C'est ce rééquilibrage, et non la taille du condenseur, qui fait disparaître l'écart de température entre les deux parties du bungalow.

Le 0 $ de LogisVert, dit avant le devis

Ce système ne figure pas sur la liste des thermopompes admissibles au programme LogisVert d'Hydro-Québec en vigueur, ce qui explique la valeur de 0 $ affichée dans la fiche technique. Nous préférons le dire avant le devis plutôt qu'au moment de la réclamation. Si l'aide financière pèse dans votre décision, nous vérifions format par format, et série par série, lesquels sont inscrits sur la liste en vigueur à la date d'installation pour un propriétaire d'une habitation existante, et nous vous remettons les montants par écrit avant la signature.

Lignes frigorifiques et drainage dans un bungalow agrandi

L'état des conduits, dérivation ajoutée comprise

Avant de chiffrer quoi que ce soit, nous parcourons le réseau du tronc jusqu'aux bouches. Les joints du sous-sol se scellent au mastic, les branches qui traversent le vide sanitaire de l'agrandissement se réisolent, et les sections écrasées se remplacent. Un réseau qui perd son air dans un vide technique fait travailler le compresseur pour chauffer une cavité.

Le plénum et la grille de reprise

Le plénum de départ est refait à la section du nouveau cabinet, et la reprise d'air est revue en même temps. Dans un bungalow agrandi, la grille de retour est restée du côté d'origine de la maison. Ajouter une reprise dans la salle familiale ou dégager le passage sous sa porte permet à l'air d'y circuler au lieu de s'y accumuler.

Le tracé des lignes entre le condenseur et le cabinet

Les lignes se raccordent en 3/8 de pouce pour le liquide et en 3/4 de pouce pour le gaz. Nous les faisons entrer au plus court, par la solive de rive du côté du sous-sol non fini, avec un manchon scellé au point de traversée et des supports réguliers pour éviter qu'elles ne vibrent contre la charpente. Quand des lignes existantes peuvent être reprises, la décision dépend d'abord de leur diamètre, et le nettoyage puis l'essai d'étanchéité font partie du travail.

L'écoulement du condensat

Le bac du serpentin se vide vers le drain de plancher par gravité, siphon en place et pente continue. Dans un bungalow agrandi, ce drain est parfois resté du côté d'origine alors que le cabinet a été déplacé : une pompe de relevage et un bac de sécurité prennent alors le relais, avec un tuyau tracé hors des zones finies.

Le condenseur, à l'écart de la salle familiale

Le condenseur mesure 33,66 x 33,66 x 35,17 pouces et rejette son air par le dessus. DuraStar ne publie pas de niveau sonore pour ce modèle, alors nous travaillons sur ce qui se contrôle : nous l'écartons de la fenêtre de la salle familiale et des fenêtres de chambre, y compris celles des voisins, nous le posons sur une base de niveau au-dessus de la ligne de neige et nous laissons les dégagements libres sur ses faces et au-dessus.

Le thermostat, et quand l'appoint prend le relais

Le thermostat se place sur un mur intérieur de la partie d'origine, à l'écart du souffle des bouches. Sous la limite de -15 °C, les éléments électriques du cabinet prennent le chauffage à leur charge ; au-dessus, ils n'interviennent que pendant les cycles de dégivrage. Leur alimentation est distincte de celle du condenseur et nous en fixons le calibre au calcul de charge.

Le circuit dédié de 35 A

Alimentation 220 V, MCA de 21 A, disjoncteur de 35 A et circuit dédié pour le condenseur. Un bungalow agrandi a souvent vu son panneau se remplir au fil des projets, entre l'éclairage de la pièce ajoutée et les prises du sous-sol. Nous relisons la charge complète avant de proposer l'installation et nous annonçons toute mise à niveau avant la signature.

Les bruits qui ne sont pas des pannes, et l'entretien qui les prévient

• Une vapeur blanche au condenseur en hiver : c'est un cycle de dégivrage.
• Un délai de trois minutes au redémarrage : il protège le compresseur.
• Un sifflement bref dans les lignes au changement de mode : c'est le réfrigérant qui repart.
• Un craquement de la tôle du plénum à la montée en régime : c'est la dilatation.

Le filtre du cabinet se vérifie aux deux semaines en saison, le condenseur reste dégagé de la neige et des feuilles, et un entretien CVAC annuel couvre les serpentins, l'écoulement du condensat et les raccords électriques. Une odeur de brûlé, un disjoncteur qui saute, un code d'erreur qui persiste ou de l'eau à l'intérieur du cabinet demandent l'arrêt de l'appareil et un appel à notre service de réparation.

AirGreen, le réseau avant l'appareil

AirGreen est une entreprise familiale qui pose des systèmes centraux depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Nous détenons les licences RBQ en ventilation, en réfrigération et en électricité, et nous portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite et la soumission est remise par écrit. Nos réalisations comprennent plusieurs bungalows agrandis dont la pièce ajoutée a été remise au débit. Si la dérivation de votre salle familiale ne peut pas porter sa part, nous vous le disons et nous la refaisons.

Planifiez votre estimation gratuite pour la Thermopompe Centrale DURASTAR Core | 3 Tonnes - 36 000 BTU - R410A. Nous mesurons la dérivation de la pièce ajoutée, nous vérifions le calibre du circuit et nous rebalançons le réseau avant de vous remettre les clés du thermostat.
