Thermopompe murale Zephyr CB22 R32 ZE-12DB22 – 12 000 BTU

Une thermopompe murale 12 000 BTU pensée pour le confort résidentiel, la simplicité d’installation et le chauffage jusqu’à -25 °C

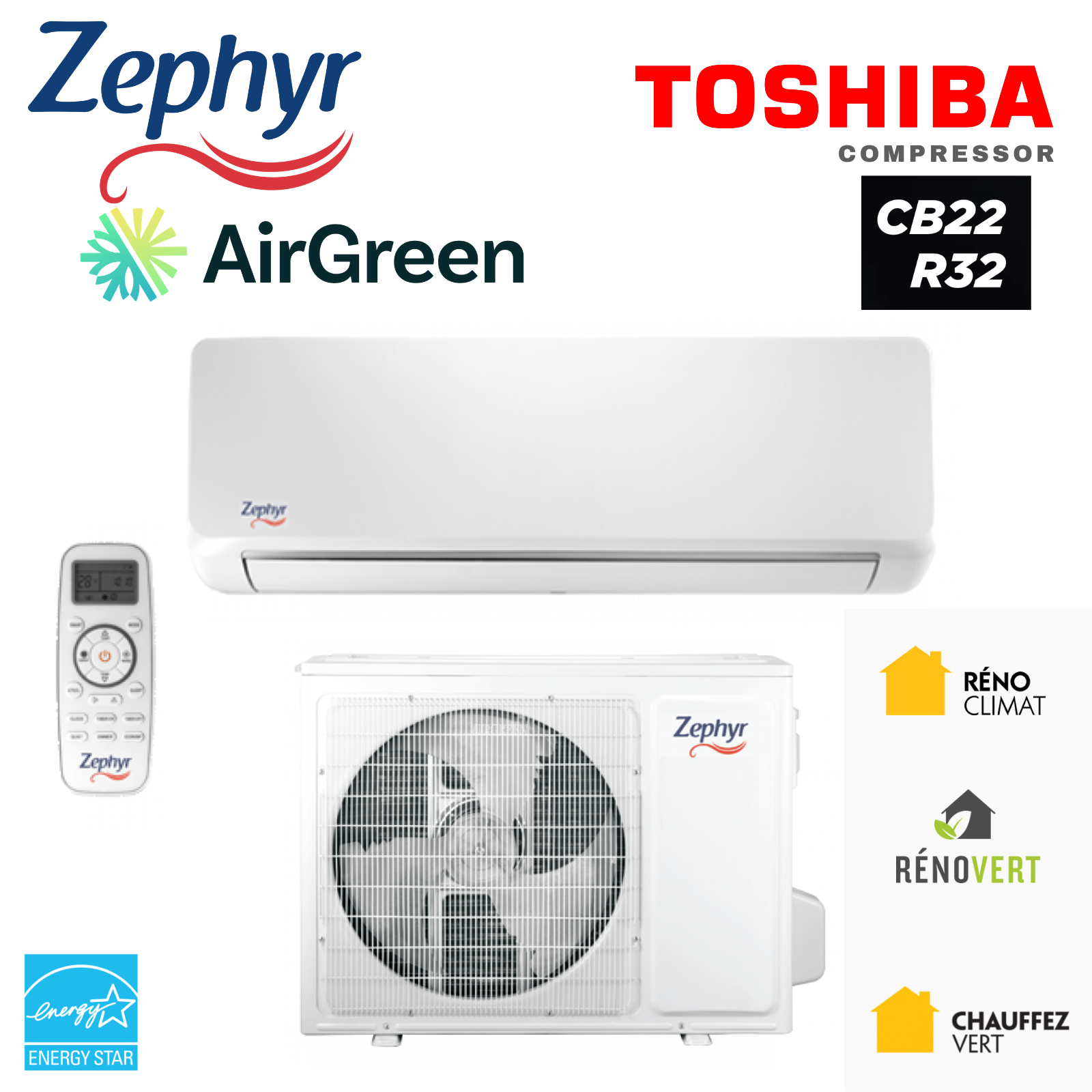

La Thermopompe Murale Zephyr CB22 R32 ZE-12DB22 s’adresse aux propriétaires qui recherchent une solution CVAC efficace, accessible et bien adaptée aux besoins courants d’une pièce principale, d’un condo, d’un étage partiel, d’un bureau à domicile, d’un agrandissement ou d’un espace résidentiel de dimension moyenne. Chez AirGreen, nous recommandons ce type d’appareil lorsqu’un client veut améliorer son confort en climatisation l’été et réduire l’utilisation du chauffage électrique traditionnel pendant une bonne partie de l’hiver, tout en gardant une installation relativement simple et bien maîtrisée.

Ce modèle fait partie de la série Zephyr CB22 R32, une gamme de thermopompes murales conçue pour offrir un confort stable, une utilisation intuitive et une performance fiable dans les conditions québécoises. Pour le modèle précis ZE-12DB22, la brochure indique une capacité de 12 000 BTU en refroidissement, une capacité de 12 000 BTU en chauffage à 8,3 °C, un fonctionnement au réfrigérant R32, une alimentation en 115 V, ainsi qu’une plage de chauffage pouvant aller jusqu’à -25 °C.

Ce n’est pas une machine destinée à chauffer une très grande aire ouverte comme une 18 000 ou 24 000 BTU. C’est plutôt un appareil qui peut être très pertinent pour une chambre plus grande, un salon fermé, un petit condo, un bureau, un sous-sol bien isolé ou une zone précise de la maison où le confort est difficile à stabiliser. Dans plusieurs projets à Montréal, Laval, Longueuil, sur la Rive Sud et sur la Rive Nord, une thermopompe 12 000 BTU bien placée donne un meilleur résultat qu’un appareil trop puissant installé sans analyse.

La ZE-12DB22 mérite donc une évaluation sérieuse avant l’installation. Il faut vérifier la superficie, l’isolation, l’orientation des fenêtres, la hauteur des plafonds, la distance entre l’unité intérieure et l’unité extérieure, le drainage, la compatibilité électrique, les dégagements autour de l’unité extérieure et la circulation d’air dans la pièce. Chez AirGreen, nous savons qu’un appareil peut être performant sur papier, mais donner un résultat moyen s’il est mal dimensionné ou mal positionné. À l’inverse, une thermopompe murale bien choisie peut transformer le confort quotidien d’un espace trop chaud l’été, trop froid l’hiver ou simplement instable d’une saison à l’autre.

Les caractéristiques techniques importantes à connaître

Pour la Thermopompe Murale Zephyr CB22 R32 ZE-12DB22, les informations principales sont les suivantes :

• Marque : Zephyr
• Série : CB22
• Modèle : ZE-12DB22
• Type : thermopompe murale
• Capacité de refroidissement à 35 °C : 12 000 BTU/h
• Capacité de chauffage à 8,3 °C : 12 000 BTU/h
• Réfrigérant : R32
• SEER2 : 20
• HSPF2 IV : 8
• EER2 : 10.4
• COP chauffage à 8,3 °C : 3.4 W/W
• COP à -15 °C : 1.9 W/W
• Capacité de chauffage nominale à -8,3 °C : 7 200 BTU/h
• Capacité de chauffage maximale à -15 °C : 6 100 BTU/h
• Capacité de chauffage maximale à -20 °C : 5 800 BTU/h
• Energy Star V6.1 : non
• Débit d’air intérieur : 253 à 400 CFM
• Pression sonore intérieure : 46 / 40 / 32.5 / 30 / 28 dB(A)
• Pression sonore extérieure : 52 dB(A)
• Tension : 115 V, 60 Hz, 1 phase
• Courant nominal en refroidissement : 10.5 A
• Courant nominal en chauffage : 9.4 A
• MCA : 15.6 A
• MOP : 20 A
• Fil de communication exigé : 4/14 multibrins en cuivre 600 V
• Compresseur : rotatif GMCC
• Dispositif de détente : tube capillaire
• Moteur DC intérieur : oui
• Moteur DC extérieur : oui
• Tuyauterie liquide : 1/4 po
• Tuyauterie gaz : 3/8 po
• Longueur de tuyauterie min-max : 10 à 65 pi
• Dénivellation maximale : 50 pi
• Longueur de précharge : 25 pi
• Dimensions unité intérieure L x P x H : 33.44 x 8.06 x 11.56 po
• Dimensions unité extérieure L x P x H : 28.13 x 9.50 x 21.25 po
• Plage de refroidissement : -15 °C à 48 °C
• Plage de chauffage : -25 °C à 24 °C
• Garantie de base Zephyr : 10 ans pièces
• Garantie sur la main-d’œuvre : disponible selon le distributeur

Ces données sont importantes, car elles influencent directement la faisabilité du projet. Une thermopompe 12 000 BTU en 115 V peut être plus simple à intégrer dans certaines maisons qu’un modèle plus puissant en 208/230 V, mais cela ne veut pas dire que l’installation doit être prise à la légère. Le MCA de 15.6 A, le MOP de 20 A, le type de fil, la tuyauterie et le parcours de drainage doivent être vérifiés avant de confirmer les travaux.

Une capacité de 12 000 BTU : pour quels espaces?

La ZE-12DB22 est une thermopompe murale de 12 000 BTU, ce qui en fait un choix fréquent pour des espaces de taille moyenne. Elle peut convenir à une pièce principale fermée, un salon, une chambre plus grande, un bureau, une petite aire ouverte, un condo ou une zone précise qui a besoin d’un meilleur contrôle de température.

Chez AirGreen, nous évitons toujours de recommander une capacité uniquement selon la superficie. Deux pièces de même grandeur peuvent avoir des besoins complètement différents. Une pièce orientée plein sud avec de grandes fenêtres peut demander plus de climatisation qu’une pièce ombragée. Un espace mal isolé demandera plus de chauffage qu’une pièce récente et étanche. Un sous-sol peut être frais l’été, mais plus difficile à chauffer selon la configuration.

Pour ce modèle, nous analysons notamment :

• la superficie réelle à traiter;
• l’isolation des murs et du plafond;
• la quantité de fenêtres;
• l’exposition au soleil;
• la hauteur des plafonds;
• la circulation d’air entre les pièces;
• l’emplacement possible de l’unité intérieure;
• l’emplacement de l’unité extérieure;
• le niveau de confort souhaité en hiver;
• la compatibilité électrique existante.

Une erreur fréquente consiste à choisir une thermopompe plus grosse “au cas où”. Pourtant, un appareil trop puissant peut fonctionner par cycles trop courts, moins bien déshumidifier et créer une sensation de confort moins naturelle. À l’inverse, un appareil trop petit peut fonctionner sans arrêt et avoir de la difficulté pendant les journées extrêmes. Le bon dimensionnement est donc essentiel pour obtenir un confort stable et durable.

Le réfrigérant R32 : une technologie moderne à bien installer

La ZE-12DB22 fonctionne au réfrigérant R32. Ce réfrigérant est utilisé dans plusieurs nouvelles générations de thermopompes murales. Pour le client, le nom du réfrigérant peut sembler secondaire, mais pour l’installation CVAC, il s’agit d’un élément important.

Un appareil au R32 doit être installé avec des méthodes propres et rigoureuses. Il faut respecter les longueurs de tuyauterie, effectuer des raccords bien faits, réaliser un tirage au vide sérieux, vérifier l’étanchéité du système et s’assurer que la charge de réfrigérant correspond aux conditions du projet. La fiche indique une charge de 22.22 oz pour ce modèle, avec une précharge prévue pour 25 pi de tuyauterie.

Dans la pratique, cela signifie qu’un projet avec une ligne plus longue doit être évalué correctement. La brochure indique une longueur totale de tuyauterie possible de 10 à 65 pi, avec une dénivellation maximale de 50 pi. Ces limites doivent être respectées pour protéger la performance de l’appareil et éviter des problèmes à long terme.

Chez AirGreen, nous accordons beaucoup d’importance à ces détails. Une thermopompe moderne bien installée peut offrir un excellent confort pendant plusieurs années. Une installation approximative, même avec un bon appareil, peut entraîner du bruit, une perte de performance, des fuites, un mauvais drainage ou une usure prématurée.

Chauffage jusqu’à -25 °C : une solution utile pour le climat québécois

La brochure Zephyr CB22 indique que cette série offre un chauffage jusqu’à -25 °C et un refroidissement jusqu’à -15 °C en température extérieure. Pour le Québec, cette capacité de chauffage est très intéressante, surtout pour les clients qui veulent réduire leur consommation de chauffage électrique conventionnel pendant une bonne partie de l’hiver.

Pour la ZE-12DB22, les chiffres à basse température sont les suivants :

• 7 200 BTU/h à -8,3 °C;
• 6 100 BTU/h à -15 °C;
• 5 800 BTU/h à -20 °C;
• COP de 1.9 à -15 °C.

Ces valeurs montrent que l’appareil continue de chauffer lorsque la température baisse, mais elles montrent aussi une réalité importante : la capacité de chauffage diminue avec le froid. C’est normal pour une thermopompe. Dans une pièce bien isolée, cette capacité peut être suffisante pour maintenir un bon confort pendant une grande partie de l’hiver. Dans une maison plus ancienne, mal isolée ou très exposée au vent, un chauffage d’appoint peut rester nécessaire lors des journées les plus froides.

Chez AirGreen, nous préférons expliquer cette réalité clairement. Une thermopompe murale n’est pas seulement un appareil de climatisation. C’est aussi un outil très utile pour le chauffage, mais elle doit être intégrée intelligemment au bâtiment existant.

Confort intérieur : technologie Inverter, mode 4D et oscillation automatique

La série Zephyr CB22 met l’accent sur le confort optimal. La brochure indique que la technologie à fréquence variable permet à la thermopompe d’ajuster sa puissance en temps réel, ce qui aide à réduire les variations de température et la consommation d’énergie.

La ZE-12DB22 bénéficie aussi d’un mode 4D et d’une oscillation automatique. Cette fonction permet de mieux distribuer l’air dans la pièce afin d’obtenir une température plus équilibrée. Pour un appareil mural, la distribution d’air est un élément très important. Un mauvais positionnement peut créer une zone trop froide près de l’unité et une zone trop chaude plus loin dans la pièce.

Avec un débit d’air de 253 à 400 CFM, ce modèle peut assurer une bonne circulation dans une pièce de dimension adaptée. Les 5 vitesses de ventilation intérieure permettent d’ajuster le confort selon la saison, l’heure de la journée et la sensibilité des occupants.

La brochure mentionne également plusieurs fonctions pratiques :

• Mode nuit;
• Mode silence;
• Mode iFeel;
• Démarrage rapide;
• Minuterie 24h;
• Fonction Turbo;
• Dégivrage automatique;
• Nettoyage automatique;
• Télécommande sans fil DEL;
• Atténuateur DEL;
• Mémoire de position du diffuseur;
• Chauffage automatique 8 °C / 46 °F;
• Tuyau à drain réversible;
• Drain à deux côtés;
• Chauffage de la base extérieure;
• Chauffage du compresseur;
• Boîte électrique anti-feu;
• Technologie auto-adaptative de tension.

Ces fonctions améliorent l’utilisation quotidienne. Le mode silence peut être intéressant dans une chambre ou un bureau. Le mode nuit aide à maintenir un confort plus doux pendant le sommeil. Le mode iFeel peut améliorer la lecture de température autour de l’utilisateur selon la position de la télécommande. Le dégivrage automatique et le chauffage du compresseur sont particulièrement utiles en hiver.

Niveau sonore : un point à considérer avant l’installation

La fiche technique indique une pression sonore intérieure de 46 / 40 / 32.5 / 30 / 28 dB(A) selon la vitesse sélectionnée, incluant le mode silence. À basse vitesse, l’appareil peut donc fonctionner de manière discrète, ce qui est important dans une chambre, un bureau ou un espace de détente.

L’unité extérieure affiche une pression sonore de 52 dB(A). Ce niveau est relativement raisonnable, mais l’emplacement reste très important. Dans les secteurs denses de Montréal, Longueuil ou certains quartiers de Laval, il faut éviter de placer l’unité extérieure trop près d’une fenêtre de chambre, d’un balcon voisin ou d’un passage étroit qui peut amplifier le son.

Chez AirGreen, nous évaluons toujours l’emplacement de l’unité extérieure selon plusieurs critères : dégagements, accès pour l’entretien, bruit, neige, glace, drainage et esthétique. Un bon emplacement extérieur contribue directement à la performance et à la tranquillité du client.

Installation : les détails qui font la différence

Une bonne installation de thermopompe murale ne se limite pas à fixer une unité au mur. Pour la ZE-12DB22, plusieurs éléments doivent être validés avant le début des travaux.

Emplacement de l’unité intérieure

L’unité intérieure mesure environ 33.44 x 8.06 x 11.56 po en format L x P x H. C’est un format relativement compact, ce qui facilite l’installation dans plusieurs types de pièces. Il faut toutefois choisir un mur qui permet une bonne diffusion de l’air, sans souffler directement sur les occupants pendant de longues périodes.

Dans un salon, l’unité doit idéalement pousser l’air vers la zone principale sans être bloquée par un meuble haut, une poutre ou une division. Dans une chambre, il faut éviter de diriger le flux d’air directement vers le lit. Dans un bureau, il faut tenir compte de la position du poste de travail pour éviter une sensation de courant d’air.

Emplacement de l’unité extérieure

L’unité extérieure mesure environ 28.13 x 9.50 x 21.25 po en format L x P x H. Elle est plus compacte que les unités de plus grande capacité, ce qui peut être avantageux dans les espaces limités. Malgré cela, il faut respecter les dégagements nécessaires pour permettre à l’appareil de respirer correctement.

Sur la Rive Sud et la Rive Nord, nous voyons souvent des installations où la neige et la glace n’ont pas été suffisamment prises en compte. À Montréal et Longueuil, les contraintes d’espace sont parfois plus importantes. L’unité extérieure doit être installée sur une base stable, à une hauteur adaptée et dans un endroit accessible pour l’entretien futur.

Tuyauterie 1/4 - 3/8 po

La ZE-12DB22 utilise une tuyauterie liquide de 1/4 po et une tuyauterie gaz de 3/8 po. Cette configuration est courante pour plusieurs thermopompes murales de petite et moyenne capacité. Lors d’un remplacement, il est toutefois essentiel de vérifier si les lignes existantes sont compatibles.

Il ne faut jamais supposer que l’ancienne tuyauterie peut être réutilisée sans inspection. Nous vérifions le diamètre, l’état des lignes, la présence d’ancienne huile, l’ancien type de réfrigérant, la longueur du parcours et l’accessibilité. Dans certains cas, réutiliser une ligne existante peut être possible. Dans d’autres, remplacer la tuyauterie est la meilleure solution pour protéger le nouveau système.

Alimentation électrique 115 V

Un avantage pratique du modèle ZE-12DB22 est son alimentation en 115 V. Cela peut faciliter certains projets, surtout lorsqu’un client veut éviter les contraintes d’un appareil plus puissant en 208/230 V. Cependant, la fiche indique un MCA de 15.6 A et un MOP de 20 A, ce qui signifie qu’un circuit approprié doit tout de même être prévu.

Nous vérifions toujours le panneau électrique, le calibre du fil, la protection requise et la conformité du branchement. Cette étape est particulièrement importante dans les maisons plus anciennes de Montréal, Laval ou Longueuil, où les panneaux peuvent déjà être chargés.

Performance énergétique : lire les chiffres correctement

La ZE-12DB22 affiche un SEER2 de 20, un HSPF2 de 8, un EER2 de 10.4 et un COP de 3.4 à 8,3 °C. Ces données permettent de mieux comprendre l’efficacité de l’appareil, mais elles doivent toujours être interprétées dans le contexte réel d’installation.

Le SEER2 indique l’efficacité saisonnière en climatisation. Le HSPF2 donne une indication sur l’efficacité saisonnière en chauffage. Le EER2 représente une efficacité en climatisation dans des conditions précises. Le COP indique le rapport entre la chaleur produite et l’électricité consommée.

La fiche indique aussi que ce modèle est Energy Star V6.1 : non. C’est un détail important à ne pas ignorer. Pour les clients qui cherchent une thermopompe principalement en fonction des programmes d’efficacité énergétique, il faut vérifier l’admissibilité séparément avant de prendre une décision. Chez AirGreen, nous aidons nos clients à comparer les options selon le confort, le budget, les performances et les exigences applicables au moment du projet.

Entretien CVAC : préserver la performance année après année

Une thermopompe murale bien installée doit aussi être bien entretenue. Même si la brochure mentionne une fonction de nettoyage automatique, cela ne remplace pas l’entretien régulier.

Nous recommandons notamment :

• nettoyer les filtres régulièrement;
• vérifier que le drain de condensation reste dégagé;
• garder l’unité extérieure libre de feuilles, poussière, neige et glace;
• surveiller tout bruit inhabituel;
• faire inspecter l’appareil si la performance diminue;
• nettoyer l’échangeur intérieur lorsque nécessaire;
• vérifier les dégagements autour de l’unité extérieure avant l’hiver;
• planifier un entretien professionnel selon l’utilisation.

Un appareil propre fonctionne mieux, consomme moins, fait moins de bruit et offre une meilleure qualité d’air. Pour un modèle comme la ZE-12DB22, un entretien simple mais régulier peut faire une grande différence sur la durée de vie du système.

Erreurs à éviter avant d’acheter la ZE-12DB22

Dans notre expérience, les erreurs les plus coûteuses viennent souvent d’une mauvaise évaluation avant l’installation. Avant de choisir une thermopompe murale 12 000 BTU, il faut éviter de :

• choisir la capacité uniquement selon le prix;
• installer l’unité intérieure sans penser à la diffusion d’air;
• oublier de vérifier le panneau électrique;
• supposer que les anciennes lignes frigorifiques sont compatibles;
• négliger le drainage;
• placer l’unité extérieure trop près d’un mur ou d’un voisin;
• ignorer les accumulations de neige;
• comparer seulement le SEER2 sans regarder la performance en chauffage;
• oublier que le modèle ZE-12DB22 n’est pas Energy Star V6.1;
• acheter sans vérifier si l’appareil correspond vraiment à la pièce.

Chez AirGreen, notre rôle est de clarifier ces points avant les travaux. Cela permet d’éviter les mauvaises surprises, les attentes irréalistes et les ajustements coûteux après l’installation.

Pourquoi choisir AirGreen pour installer la Zephyr CB22 ZE-12DB22

AirGreen est une entreprise spécialisée en CVAC qui installe, entretient et répare des thermopompes murales, centrales et multizones dans la grande région de Montréal. Notre équipe intervient régulièrement à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie.

En choisissant AirGreen pour l’installation de la Zephyr CB22 R32 ZE-12DB22, les clients bénéficient :

• d’une évaluation claire avant les travaux;
• d’un choix d’appareil adapté au bâtiment;
• d’une installation conforme aux bonnes pratiques CVAC;
• d’une vérification de la tuyauterie et du circuit électrique;
• d’une explication honnête des performances en chauffage;
• d’un service après-vente structuré;
• d’une équipe habituée aux réalités des bâtiments québécois;
• d’un accompagnement pour comprendre les garanties, l’entretien et l’utilisation.

Nous savons qu’une thermopompe représente un investissement important. Notre objectif est que le client comprenne ce qu’il achète, pourquoi ce modèle est proposé, comment il sera installé et comment il devra être utilisé pour offrir son meilleur rendement.

Une solution CVAC simple, efficace et bien adaptée aux espaces moyens

La Thermopompe Murale Zephyr CB22 R32 ZE-12DB22 est une solution intéressante pour les clients qui recherchent une thermopompe murale de 12 000 BTU, alimentée en 115 V, fonctionnant au R32, capable de chauffer jusqu’à -25 °C et dotée de fonctions utiles comme le mode 4D, le mode silence, le mode nuit, le dégivrage automatique, le chauffage du compresseur et la technologie Inverter.

Elle convient particulièrement aux projets où l’objectif est d’améliorer le confort d’une zone précise sans installer une machine trop puissante. Son format compact, sa tuyauterie 1/4 - 3/8 po, son niveau sonore intérieur bas en mode silence et sa plage de fonctionnement en chauffage en font une option pratique pour plusieurs maisons, condos et petits espaces commerciaux du Grand Montréal.

Pour obtenir une soumission claire, comparer ce modèle avec d’autres options Zephyr ou planifier une installation à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord, contactez AirGreen. Notre équipe vous aidera à choisir la bonne solution CVAC selon votre bâtiment, votre budget et vos objectifs de confort.
