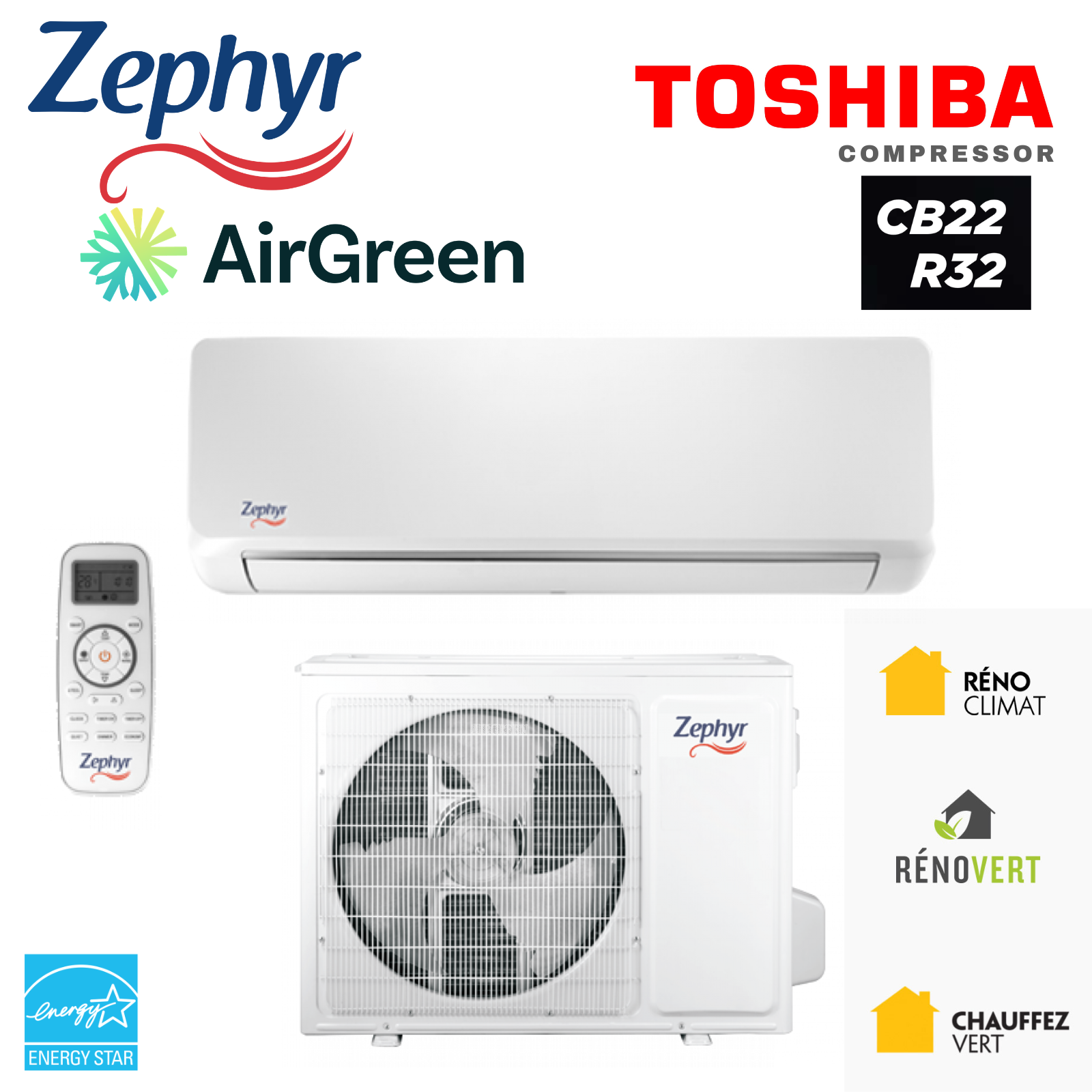

Thermopompe murale Zephyr ZE-09DB22 R32 – 9 000 BTU 115V

La Thermopompe murale Zephyr ZE-09DB22 R32 9 000 BTU est une solution CVAC compacte, pratique et efficace pour les propriétaires qui souhaitent climatiser et chauffer une pièce précise, une chambre, un bureau, un petit condo, une salle familiale fermée ou un espace résidentiel où une unité de grande capacité serait tout simplement trop puissante. Chez AirGreen, nous recommandons ce type d’appareil lorsque le besoin est clair : obtenir un confort stable, une bonne performance en chauffage, une installation plus simple grâce à l’alimentation 115V, et une solution murale adaptée aux réalités des maisons, condos et petits espaces du Grand Montréal.

Ce modèle fait partie de la série Zephyr CB22, fonctionnant au réfrigérant R32. Il se distingue par sa capacité de refroidissement de 9 000 BTU/h, sa capacité de chauffage de 12 000 BTU/h à 8.3 °C, son fonctionnement en chauffage jusqu’à -25 °C, sa climatisation possible jusqu’à -15 °C extérieur, ainsi que ses nombreuses fonctions de confort comme le mode nuit, le mode silence, le mode iFeel, le démarrage rapide, le mode Turbo, le dégivrage automatique et le nettoyage automatique. Ces éléments sont indiqués dans la brochure Zephyr CB22 utilisée pour ce modèle.

La Zephyr ZE-09DB22 n’est pas une thermopompe pensée pour une grande aire ouverte ou un étage complet très exposé au soleil. Elle est plutôt conçue pour offrir un confort ciblé dans une zone bien définie. C’est justement ce qui la rend intéressante : lorsqu’un client cherche une machine discrète, relativement compacte, capable de chauffer et climatiser une pièce sans surdimensionner le système, ce modèle peut devenir un excellent choix.

Chez AirGreen, nous savons qu’une thermopompe murale de 9 000 BTU doit être sélectionnée avec précision. Une unité trop petite fonctionnera constamment et aura de la difficulté à maintenir le confort. Une unité trop grande risque de refroidir trop rapidement, sans bien déshumidifier l’air. Pour cette raison, nous évaluons toujours la superficie, l’isolation, la hauteur des plafonds, les fenêtres, l’orientation solaire, la circulation d’air, le type de bâtiment et les attentes du client avant de confirmer l’installation.

Les caractéristiques techniques importantes à connaître

Pour le modèle Zephyr ZE-09DB22, les informations principales de la brochure sont les suivantes :

• Marque : Zephyr
• Série : CB22
• Modèle : ZE-09DB22
• Type : thermopompe murale
• Capacité de refroidissement à 35 °C : 9 000 BTU/h
• Capacité de chauffage à 8.3 °C : 12 000 BTU/h
• Réfrigérant : R32
• SEER2 : 20.0
• HSPF2 IV : 8.0
• EER2 : 10.4 Btu/W
• COP chauffage à 8.3 °C : 3.4
• COP à -15 °C : 1.9
• Energy Star V6.1 : Non
• Débit d’air intérieur : 253 à 400 CFM
• Pression acoustique intérieure : 46 / 40 / 32.5 / 30 / 28 dB(A)
• Pression acoustique extérieure : 52 dB(A)
• Tension : 115V, 60 Hz, 1 phase
• Courant nominal en climatisation : 10.5 A
• Courant nominal en chauffage : 9.4 A
• MCA : 15.6 A
• MOP : 20 A
• Fil de communication exigé : 4/14 multibrins en cuivre 600V
• Compresseur : rotatif GMCC
• Dispositif de détente : tube capillaire
• Moteur DC intérieur : oui
• Moteur DC extérieur : oui
• Tuyauterie liquide : 1/4 po
• Tuyauterie gaz : 3/8 po
• Longueur de tuyauterie min-max : 10 à 65 pieds
• Dénivellation maximale : 50 pieds
• Longueur de précharge : 25 pieds
• Garantie de base Zephyr : 10 ans pièces
• Garantie main-d’œuvre : disponible selon le distributeur

La brochure présente les dimensions au format L × H × P. Pour une lecture plus pratique en installation, voici les dimensions en format L × P × H :

• Unité intérieure : 33.44 × 8.06 × 11.56 po
• Unité extérieure : 28.13 × 9.50 × 21.25 po

Ces dimensions sont importantes, surtout dans les condos, les chambres, les bureaux ou les pièces où l’espace mural est limité. Une unité intérieure de 33.44 po de largeur demande un mur suffisamment dégagé, avec assez d’espace autour pour assurer une bonne diffusion de l’air. L’unité extérieure, plus compacte que celle des modèles de plus grande capacité, facilite parfois l’installation sur support mural, balcon, cour latérale ou base extérieure, selon les contraintes du bâtiment.

Une thermopompe 9 000 BTU pensée pour les petits et moyens espaces

La Zephyr ZE-09DB22 9 000 BTU convient généralement aux pièces fermées ou semi-ouvertes où la charge thermique reste raisonnable. Elle peut être pertinente pour une chambre principale, un bureau à domicile, une salle de séjour compacte, une pièce au sous-sol, un petit condo ou un espace où le client veut contrôler la température de façon indépendante.

Dans une maison à Montréal, ce type d’appareil peut être très utile dans une chambre à l’étage qui devient trop chaude l’été. À Laval, il peut répondre au besoin d’un bureau à domicile exposé au soleil. Sur la Rive Sud, il peut convenir à un espace de vie plus petit ou à une annexe. Sur la Rive Nord, il peut être utilisé dans une pièce fermée où le chauffage électrique est coûteux ou inconfortable.

Cependant, nous évitons toujours de recommander une capacité uniquement selon la superficie. Une pièce de même grandeur peut demander une capacité différente selon son isolation, son orientation, son nombre de fenêtres, son exposition au vent ou son usage quotidien. Le bon dimensionnement est essentiel pour obtenir un confort stable et éviter les cycles trop courts ou trop longs.

Une thermopompe de 9 000 BTU est souvent intéressante lorsqu’on veut une solution ciblée, mais elle n’est pas destinée à remplacer un système central pour toute une maison. Chez AirGreen, nous prenons le temps d’expliquer cette nuance, car elle permet d’éviter les attentes irréalistes et de proposer une solution vraiment adaptée au bâtiment.

Le réfrigérant R32 : un choix moderne pour les nouvelles installations CVAC

La Zephyr ZE-09DB22 fonctionne au réfrigérant R32. Ce réfrigérant est de plus en plus utilisé dans les thermopompes murales modernes. Il permet aux fabricants de concevoir des équipements plus récents, adaptés aux nouvelles exigences du marché CVAC.

Pour le client, le type de réfrigérant peut sembler technique, mais il influence directement les méthodes d’installation. Une thermopompe au R32 doit être installée avec rigueur : les évasements doivent être propres, les raccords doivent être bien serrés, les lignes doivent être testées correctement, et le tirage au vide doit être fait sérieusement.

Chez AirGreen, nous accordons beaucoup d’importance à ces étapes. Une thermopompe moderne peut être performante sur papier, mais si l’installation est approximative, le résultat peut être décevant : perte de performance, bruit, fuite, mauvais drainage ou durée de vie réduite. La qualité de l’installation est aussi importante que le choix du modèle.

Performance énergétique : comprendre les chiffres sans les isoler du projet

La fiche technique indique un SEER2 de 20.0, un HSPF2 IV de 8.0, un EER2 de 10.4 Btu/W et un COP de chauffage à 8.3 °C de 3.4. Ces valeurs donnent une indication de l’efficacité de la thermopompe en climatisation et en chauffage.

Le SEER2 représente l’efficacité saisonnière en climatisation. Le HSPF2 donne une idée de l’efficacité en chauffage sur une saison. Le EER2 mesure l’efficacité en climatisation dans des conditions précises. Le COP indique le rapport entre la chaleur produite et l’électricité consommée.

Pour un propriétaire, l’important est de comprendre que ces chiffres doivent être lus avec le contexte du bâtiment. Une thermopompe installée dans une pièce bien isolée, avec une bonne circulation d’air et un emplacement approprié, offrira généralement un meilleur confort qu’un appareil installé dans un endroit mal choisi, même si les chiffres techniques semblent bons.

Il faut aussi noter que la fiche indique Energy Star V6.1 : Non pour le modèle ZE-09DB22. Cela ne veut pas dire que l’appareil n’est pas intéressant, mais il faut en tenir compte si le client cherche spécifiquement une thermopompe admissible à certains programmes d’efficacité énergétique. Avant de parler de subvention, nous recommandons toujours de vérifier les critères du programme en vigueur et le modèle exact installé.

Chauffage jusqu’à -25 °C : ce que cela signifie en climat québécois

La brochure Zephyr CB22 indique que la thermopompe peut fonctionner en chauffage jusqu’à une température extérieure de -25 °C. C’est un point important pour les hivers du Québec. Cependant, il faut expliquer clairement ce que cela signifie.

Une thermopompe peut continuer à fonctionner à basse température, mais sa capacité de chauffage diminue généralement lorsque le froid devient plus intense. Pour la ZE-09DB22, la fiche technique indique :

• Capacité nominale à -8.3 °C : 7 200 BTU/h
• Capacité maximale à -15 °C : 6 100 BTU/h
• Capacité maximale à -20 °C : 5 800 BTU/h
• COP à -15 °C : 1.9

Ces données sont très utiles pour savoir à quoi s’attendre en hiver. Dans une pièce bien isolée, la thermopompe peut offrir une bonne partie du chauffage nécessaire pendant une grande portion de la saison. Dans une pièce plus exposée, mal isolée ou avec de grandes fenêtres, un chauffage d’appoint peut rester nécessaire lors des journées les plus froides.

Chez AirGreen, nous préférons toujours expliquer ce point avant l’installation. Une thermopompe murale peut réduire l’utilisation des plinthes électriques, améliorer le confort et stabiliser la température, mais elle doit être intégrée intelligemment au bâtiment.

Climatisation jusqu’à -15 °C extérieur : utile dans certains contextes

La brochure indique aussi que le mode climatisation permet de refroidir jusqu’à une température extérieure de -15 °C. Pour un usage résidentiel standard, cette information n’est pas toujours prioritaire, car la climatisation est surtout utilisée pendant les périodes chaudes. Toutefois, elle peut être intéressante dans certains contextes : locaux techniques, petits commerces, espaces avec beaucoup d’équipements électroniques, pièces très exposées au soleil ou bâtiments où la chaleur interne reste élevée même lorsque la température extérieure est plus fraîche.

La plage de fonctionnement en refroidissement est indiquée de -15 °C à 48 °C, ce qui donne une bonne flexibilité d’utilisation. En période estivale, une capacité de 9 000 BTU/h peut être parfaitement adaptée pour stabiliser une pièce fermée, réduire l’humidité ressentie et améliorer le confort quotidien.

Installation : les détails qui font la différence

Une bonne installation de thermopompe murale commence toujours par une bonne planification. Pour la Zephyr ZE-09DB22, plusieurs détails techniques doivent être validés avant les travaux.

Emplacement de l’unité intérieure

L’unité intérieure doit être placée de manière à bien distribuer l’air sans souffler directement sur les occupants pendant de longues périodes. Le débit d’air de ce modèle varie entre 253 et 400 CFM, ce qui convient bien à une pièce de taille raisonnable.

Nous analysons la forme de la pièce, la position du lit, du bureau, du sofa, des fenêtres, des portes, des escaliers et des murs extérieurs. Dans plusieurs condos à Montréal ou Longueuil, l’espace mural peut être limité par des garde-robes, des fenêtres, des rideaux ou des murs de béton. Une bonne planification permet d’obtenir un résultat plus esthétique et plus performant.

Emplacement de l’unité extérieure

L’unité extérieure doit être installée dans un endroit stable, accessible et bien ventilé. La pression acoustique extérieure indiquée est de 52 dB(A), ce qui reste raisonnable, mais l’emplacement doit quand même être choisi avec soin pour respecter le voisinage et éviter les vibrations.

Sur un balcon, une cour arrière, un mur latéral ou une base au sol, nous vérifions les dégagements, l’écoulement de l’eau, la neige, la glace, les vibrations et l’accès futur pour l’entretien. Une unité extérieure trop basse ou mal protégée peut être exposée aux accumulations de neige pendant l’hiver québécois.

Tuyauterie 1/4 - 3/8 po

La ZE-09DB22 utilise une tuyauterie 1/4 po liquide et 3/8 po gaz. Cette configuration est très courante pour les petites thermopompes murales, mais elle doit quand même être respectée.

Lors d’un remplacement d’ancienne machine, il ne faut jamais supposer que les lignes existantes sont compatibles. Nous vérifions le diamètre, l’état des lignes, le type d’ancien réfrigérant, la longueur totale et la possibilité de réutiliser ou remplacer la tuyauterie. Une mauvaise correspondance de lignes peut affecter la performance et la fiabilité de l’appareil.

La brochure indique une longueur de tuyauterie totale de 10 à 65 pieds, une dénivellation maximale de 50 pieds, ainsi qu’une longueur de précharge de 25 pieds. Ces informations sont importantes pour confirmer la faisabilité d’un projet avant l’installation.

Alimentation électrique 115V

Un des points intéressants de ce modèle est son alimentation en 115V, 60 Hz, 1 phase. Pour certains projets, cela peut simplifier la planification par rapport à des modèles 208V / 230V. Toutefois, cela ne veut pas dire qu’on peut brancher l’appareil n’importe comment.

La fiche indique un MCA de 15.6 A et un MOP de 20 A. Il faut donc prévoir une protection électrique adaptée et vérifier le circuit disponible. Chez AirGreen, nous validons toujours le panneau électrique, le calibre du fil, le disjoncteur, le trajet électrique et la conformité de l’installation.

Dans les maisons plus anciennes de Montréal, Laval ou Longueuil, cette vérification est particulièrement importante. Un prix d’installation sérieux doit toujours tenir compte de l’état réel de l’installation électrique.

Fonctions de confort intégrées

La Zephyr ZE-09DB22 offre plusieurs fonctions pratiques pour améliorer le confort au quotidien. La brochure met notamment en avant :

• Mode nuit
• Mode silence
• Mode iFeel
• Démarrage rapide
• Minuterie 24h
• Drain à deux côtés
• Chauffage de la base
• Chauffage du compresseur
• Technologie auto-adaptative de tension
• Boîte électrique anti-feu
• Oscillation automatique
• Mode 4D
• 5 vitesses de ventilation intérieure
• Télécommande sans fil DEL
• Atténuateur DEL
• Chauffage automatique à 8 °C
• Tuyau à drain réversible
• Fonction Turbo
• Dégivrage automatique
• Nettoyage automatique
• Mémoire de position du diffuseur
• Châssis chauffant pour la base extérieure

Le mode 4D et l’oscillation automatique sont particulièrement utiles pour mieux répartir l’air dans la pièce. Une bonne distribution d’air permet d’éviter les zones froides ou les zones trop chaudes. Pour une chambre ou un bureau, le mode silence et le mode nuit peuvent aussi être très appréciés, surtout lorsque l’appareil fonctionne pendant plusieurs heures.

Le mode iFeel est également intéressant, car il aide l’appareil à mieux ajuster le confort selon la température ressentie près de la télécommande. Dans une petite pièce, cette fonction peut améliorer la précision du confort, surtout si l’unité intérieure est installée plus haut sur le mur.

Confort Inverter : stabilité et consommation mieux contrôlée

La brochure explique que la technologie à fréquence variable permet à la thermopompe d’ajuster sa puissance en temps réel. C’est un point important pour le confort. Contrairement à un appareil traditionnel qui démarre et s’arrête brusquement, une thermopompe Inverter peut moduler son fonctionnement selon la demande.

Dans la pratique, cela permet de réduire les variations de température, d’améliorer le confort et de limiter les cycles inutiles. Une fois la température désirée atteinte, l’appareil peut fonctionner plus doucement pour maintenir l’ambiance intérieure.

Pour un client, cela se traduit souvent par une sensation de confort plus stable, moins de bruit de démarrage, une meilleure gestion de l’humidité en climatisation et une consommation mieux contrôlée. La performance réelle dépend toutefois toujours de la qualité de l’installation et du bon dimensionnement.

Entretien CVAC : maintenir la performance année après année

Une thermopompe murale doit être entretenue pour conserver son efficacité. Même si la Zephyr ZE-09DB22 dispose d’une fonction de nettoyage automatique, cela ne remplace pas un entretien régulier.

Nous recommandons notamment :

• nettoyer les filtres régulièrement;
• vérifier que l’air circule librement autour de l’unité intérieure;
• inspecter le drain de condensation;
• éviter d’obstruer l’unité avec des meubles ou rideaux;
• garder l’unité extérieure dégagée de feuilles, poussière, neige et glace;
• faire vérifier l’appareil si un bruit inhabituel apparaît;
• prévoir un nettoyage professionnel lorsque l’échangeur devient sale.

Un appareil propre chauffe mieux, climatise mieux, consomme moins et dure plus longtemps. Chez AirGreen, nous expliquons toujours aux clients les gestes simples à faire entre les entretiens professionnels.

Erreurs à éviter avant d’acheter une thermopompe 9 000 BTU

Dans notre expérience, les erreurs les plus fréquentes ne viennent pas toujours du modèle choisi, mais plutôt d’une mauvaise analyse du projet.

Voici les erreurs à éviter :

• choisir une 9 000 BTU sans vérifier la charge réelle;
• installer l’unité intérieure dans un coin où l’air circule mal;
• négliger le bruit extérieur dans un espace dense;
• oublier la vérification électrique malgré le 115V;
• supposer que les anciennes lignes frigorifiques sont compatibles;
• installer l’unité extérieure trop près du sol en zone enneigée;
• choisir l’emplacement seulement pour cacher la tuyauterie;
• oublier l’accès futur pour l’entretien;
• comparer seulement le prix sans comparer la qualité d’installation;
• ignorer le fait que ce modèle est indiqué non Energy Star V6.1.

Chez AirGreen, nous clarifions ces points dès le départ. Cela permet d’éviter les mauvaises surprises, les attentes irréalistes et les ajustements coûteux après l’installation.

Pourquoi choisir AirGreen pour installer la Zephyr ZE-09DB22

AirGreen est une entreprise spécialisée en CVAC qui installe, entretient et répare des thermopompes murales, centrales et multizones dans le Grand Montréal. Nous intervenons régulièrement à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie.

En choisissant AirGreen, les clients bénéficient :

• d’une évaluation claire avant les travaux;
• d’un appareil sélectionné selon le bâtiment réel;
• d’une installation conforme aux exigences techniques;
• d’une vérification sérieuse de l’électricité et de la tuyauterie;
• d’une explication honnête des performances hivernales;
• d’un service après-vente structuré;
• d’une équipe habituée aux installations en condos, maisons, plex et petits commerces;
• d’un accompagnement pour comprendre les garanties, l’entretien et les limites du système.

Nous savons qu’une thermopompe représente un investissement important, même lorsqu’il s’agit d’un modèle compact. Notre objectif est que le client comprenne exactement ce qu’il achète, pourquoi ce modèle est proposé, comment il sera installé et comment il devra être utilisé pour offrir son meilleur rendement.

Une solution CVAC compacte, fiable et bien adaptée aux pièces ciblées

La Thermopompe murale Zephyr ZE-09DB22 R32 9 000 BTU 115V est une solution intéressante pour les clients qui recherchent un appareil compact, pratique et capable de chauffer jusqu’à -25 °C. Avec son réfrigérant R32, son SEER2 de 20.0, son débit d’air de 253 à 400 CFM, son niveau sonore intérieur pouvant descendre jusqu’à 28 dB(A) en mode silence et ses fonctions de confort intégrées, elle répond bien aux besoins de plusieurs pièces résidentielles.

Elle demande toutefois une installation soignée. La tuyauterie 1/4 - 3/8 po, l’alimentation 115V, le MCA de 15.6 A, le MOP de 20 A, les dégagements extérieurs, le drainage et le positionnement mural doivent être validés avant de confirmer le projet.

Pour obtenir une soumission claire, vérifier si ce modèle convient à votre pièce, comparer la Zephyr ZE-09DB22 avec d’autres thermopompes murales ou planifier une installation à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord, contactez AirGreen. Notre équipe vous aidera à choisir la bonne solution CVAC selon votre bâtiment, votre budget et vos objectifs de confort.
