Thermopompe Centrale DURASTAR Standard | 4 Tonnes - 48000 BTU - R410A

Zoner un bungalow allongé plutôt que de pousser tout le débit dans le même tronc

Un bungalow allongé de Blainville pose toujours le même problème : la chambre du fond est la dernière servie, et plus on ouvre le registre du salon, moins il lui reste d'air. Un été passé sans climatisation rend la chose évidente, parce que la chaleur s'accumule dans cette pièce sans jamais être balayée. La Thermopompe Centrale DURASTAR Standard | 4 Tonnes - 48 000 BTU - R410A apporte la capacité nécessaire pour couvrir toute la longueur du plan, mais c'est la façon de répartir son débit, zone par zone, qui fera la différence dans la pièce du bout.

Ses cotes certifiées sont de 15,8 SEER2 en climatisation, 8,8 EER2 et 9,4 HSPF2 en chauffage. Sa limite de chauffage est inscrite à -25 °C, et le cabinet intérieur souffle 1 471 pi³/min.

Ce que le certificat retient aux trois paliers

• Capacité à -8 °C : 37 000 BTU/h, avec un COP de 2,40
• Capacité à -15 °C : 36 000 BTU/h, avec un COP de 1,95
• Capacité au point froid, à -25 °C : 23 000 BTU/h, avec un COP de 1,40
• Déshumidification : 7,6 pintes à l'heure
• Débit d'air du cabinet : 1 471 pi³/min

Le chiffre utile pour un plan allongé est celui de -15 °C : 36 000 BTU/h restent inscrits, soit trois quarts de la capacité nominale. Quand une partie de ce débit est réservée à la zone la plus défavorisée, il reste donc de quoi tenir le reste de la maison sans faire appel aux plinthes. Ces chiffres sont ceux du certificat AHRI 213350736, tels que publiés par le NEEP.

Le zonage, des registres et une pression à tenir

Zoner un réseau existant consiste à poser des registres motorisés sur les branches principales et à les commander séparément. Le piège est connu : lorsqu'une zone se ferme, le même débit doit sortir par les autres, et la pression monte. Nous conservons donc une branche toujours ouverte, nous dimensionnons les registres en fonction des 1 471 pi³/min du cabinet, et nous vérifions au manomètre que la pression reste dans la plage prévue, zone fermée comme zone ouverte.

Quatre tonnes sur un plan allongé : quand c'est justifié

Un plan allongé additionne de la surface sans ajouter de volume en hauteur. Selon la règle que nous appliquons, environ 18 000 BTU/h par 1 000 pieds carrés ajustés à l'isolation, à la fenestration, à la hauteur des plafonds et à l'ouverture entre les pièces, un bungalow de ce type avec sous-sol utilisé franchit souvent la marche des trois tonnes. La Thermopompe Centrale DURASTAR Standard de 36 000 BTU reste le bon choix quand le sous-sol n'est pas chauffé ; au-delà, ce format de 48 000 BTU évite de faire tourner un appareil à sa limite tout l'hiver.

Pourquoi la subvention affiche 0 $

Ce système ne figure pas sur la liste des thermopompes admissibles au programme LogisVert d'Hydro-Québec en vigueur, ce qui explique la valeur de 0 $ inscrite à sa fiche technique. Nous l'annonçons dès la visite, avant le devis. Si l'aide financière compte dans l'arbitrage, nous vérifions quels formats voisins sont inscrits sur la liste en vigueur à la date d'installation pour un propriétaire d'une habitation existante, et nous mettons les deux scénarios par écrit, capacité et subvention comparées. Le fonctionnement du programme est expliqué sur notre page subvention thermopompes efficaces d'Hydro-Québec.

Un condenseur de 52,48 pouces de haut : par où il entre et où il se pose

Le condenseur, son gabarit et son accès

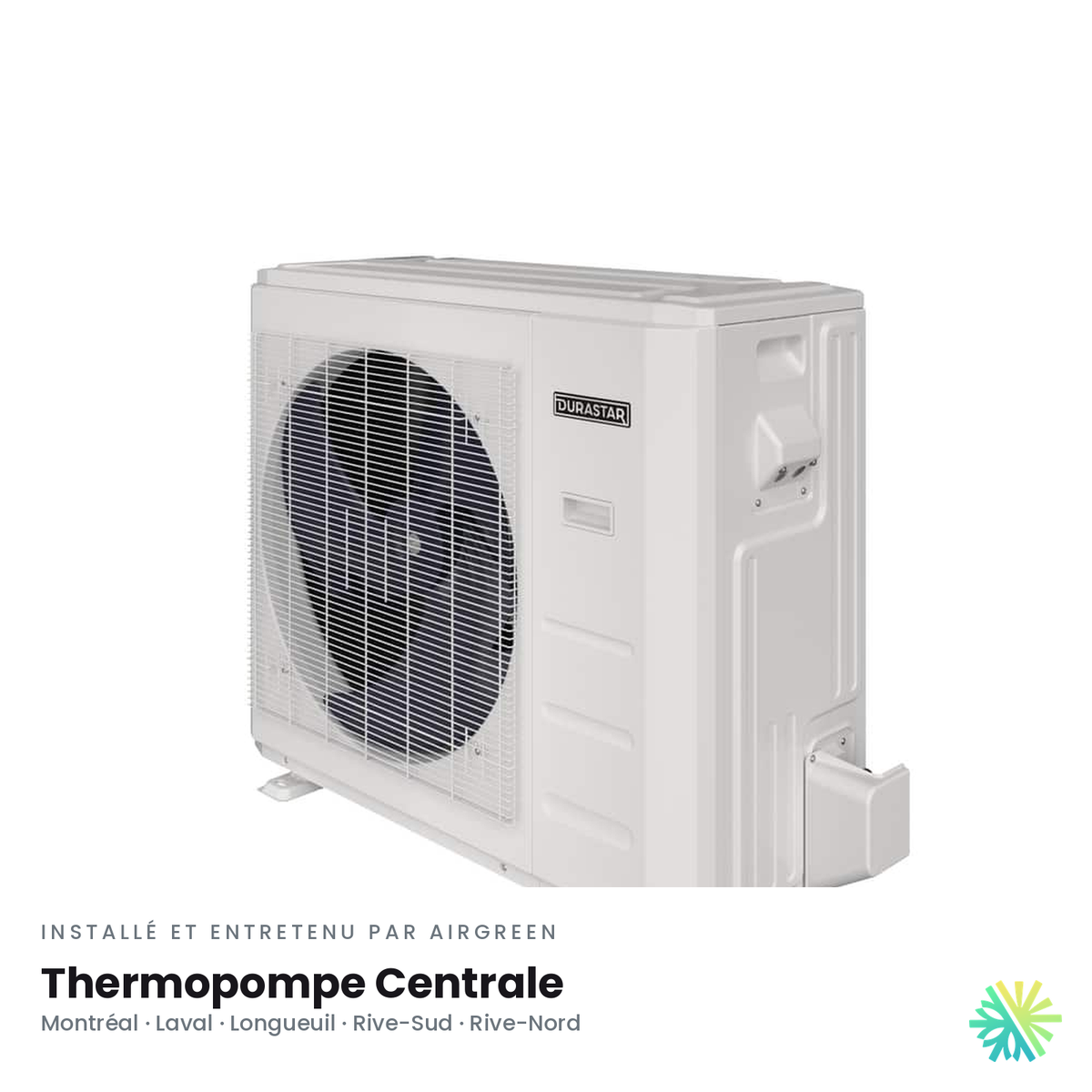

Le condenseur mesure 37,48 x 16,88 x 52,48 pouces et produit 59 dB(A). Sa hauteur est sa contrainte : il faut un passage libre depuis la rue jusqu'à son emplacement, portail compris, et un dégagement franc devant sa face de soufflage. Nous le posons sur une base de niveau ou sur un support ancré dans la structure, au-dessus de la ligne de neige, en tenant compte des fenêtres de chambre, y compris de celles des voisins.

Le tronc principal, d'un bout à l'autre du sous-sol

Dans un bungalow allongé, le tronc traverse tout le sous-sol et perd de la section à chaque dérivation. Nous en mesurons le calibre réel, nous scellons les joints au mastic et nous vérifions que la dernière branche reçoit encore assez de pression pour porter sa part. Une branche trop petite au bout du réseau ne se corrige pas au thermostat : elle se refait, ou elle se double.

Le plénum et les registres de zone

Le plénum de départ est refait à la section du cabinet, et c'est là que se greffent les registres de zone, sur les branches et non sur les bouches. La boîte de reprise est reprise en même temps, avec un porte-filtre accessible en façade. Placer les registres au plus près du plénum garde les actionneurs regroupés et facilite l'entretien, plutôt que de les disperser sous un plafond fini.

Les thermostats et l'appoint électrique

Chaque zone reçoit son thermostat, et une centrale de zonage arbitre les demandes. La limite de chauffage de -25 °C fixe le reste : sous cette température, les éléments électriques du cabinet portent le chauffage ; au-dessus, ils ne servent qu'aux cycles de dégivrage. Nous alimentons ces éléments par une arrivée distincte de celle du condenseur, calibrée au calcul de charge, et nous réglons la séquence à la mise en service.

L'eau du serpentin

Le bac du serpentin s'écoule par gravité vers le drain de plancher, siphon en place et pente continue. Un cabinet posé au milieu d'un sous-sol allongé se trouve souvent loin du drain : la pompe de relevage et son bac de sécurité apparaissent alors au devis, avec le tracé du tuyau.

Le circuit dédié de 50 A

Alimentation 220 V, MCA de 34 A, disjoncteur de 50 A et circuit dédié. C'est une demande à prendre au sérieux : un panneau de 200 A l'accepte, mais une entrée plus ancienne déjà chargée par des plinthes, un chauffe-eau et une cuisinière exige un calcul de charge complet. Si une mise à niveau du panneau ou de l'entrée est nécessaire, elle figure dans la soumission avant la signature.

Les signes qui n'annoncent pas de panne

• Une vapeur blanche au condenseur en hiver : c'est un cycle de dégivrage.
• Un délai de trois minutes au redémarrage : il protège le compresseur.
• Un léger claquement quand une zone s'ouvre ou se ferme : c'est l'actionneur du registre.
• Un souffle qui change de force selon les zones en demande : c'est le fonctionnement prévu.

Une odeur de brûlé, un disjoncteur qui saute, un code d'erreur qui persiste ou de l'eau à l'intérieur du cabinet demandent l'arrêt de l'appareil et un appel au service.

L'entretien d'un réseau zoné

Le filtre du cabinet se vérifie aux deux semaines en saison, et un réseau zoné le charge plus vite parce que l'air y circule presque en continu. Le condenseur reste dégagé de la neige, de la glace et des feuilles. Un entretien CVAC annuel couvre les serpentins, l'écoulement du condensat, les raccords électriques et la course des registres ; un service de nettoyage remet à zéro un réseau qui a vécu des travaux.

AirGreen, du calcul de charge au balancement final

AirGreen est une entreprise familiale qui installe des systèmes centraux depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Nous détenons les licences RBQ en ventilation, en réfrigération et en électricité, et nous portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite et la soumission est remise par écrit. Avant de proposer quatre tonnes, nous faisons le calcul de charge pièce par pièce : si trois tonnes suffisent une fois le réseau rebalancé, nous vous le disons.

Demandez votre estimation gratuite pour la Thermopompe Centrale DURASTAR Standard | 4 Tonnes - 48 000 BTU - R410A. Nous mesurons le tronc de votre sous-sol, nous chiffrons le zonage de la chambre du fond et nous validons la capacité de votre entrée électrique.
